人形机器人MCU研究:从通用控制向高价值专用芯片方案演进,并集成边缘AI功能

时间:2026-08-07 11:21
上述文章报告出品方/作者:佐思汽车研究;仅供参考,投资者应独立决策并承担投资风险。



MCU(Microcontroller Unit,微控制器单元) 是一种将中央处理器(CPU)、存储器(RAM、ROM/Flash)、输入/输出接口(I/O)以及定时器/计数器、模数转换器(ADC)等外设集成于单一芯片上的紧凑型集成电路,又称单片微型计算机或单片机。


当前,具身智能所采用的MCU多为通用型MCU,但随着具身智能性能要求、场景应用不断增加,为实现具身智能各场景稳定运行,专用型MCU由此推出,未来该类型MCU将挤占通用型MCU市场,广泛应用于具身智能制造上。



人形机器人MCU分布式布局总览







MCU在机器人上并非以“单颗统管”的形式存在,而是以分布式的方式嵌入系统各个层级,承担感知、控制、通信与执行等任务。在具身智能的核心控制系统、关节控制器系统、感知系统、电源管理系统以及通信系统中承担重要功能。


  • 核心控制系统:MCU作为“神经中枢”与“小脑”,以分布式节点形式嵌入全身关节、感知与通信模块,承担从实时运动控制到系统安全的全链路功能。

  • 关节控制系统:MCU广泛部署于各类关节中,作为执行单元完成单个关节的本地闭环,保障动作准确落地。另外,灵巧手由于其特性,因此MCU选用高集成小尺寸规格,并嵌入手指关节,做到自由度全覆盖。

  • 感知系统:依靠MCU在感知、决策、执行中承担分布式实时处理任务,实现传感器数据感知与采集、多模态信号预处理与融合等功能。

  • 电源管理系统:主要依靠MCU实现电池状态监控、能耗调度与安全保障。

  • 通信系统:MCU实现指令在“大脑-小脑-关节-末端”的流转、同步互联功能。

  • 编码器模块:负责将机械运动转化为高精度、低延迟的电信号反馈,支撑闭环控制。

  • IMU(惯性测量单元)模块:机器人感知自身姿态、运动、加速度和角速度的核心组件,MCU通过读取数据与算法实现,输出运动姿态。

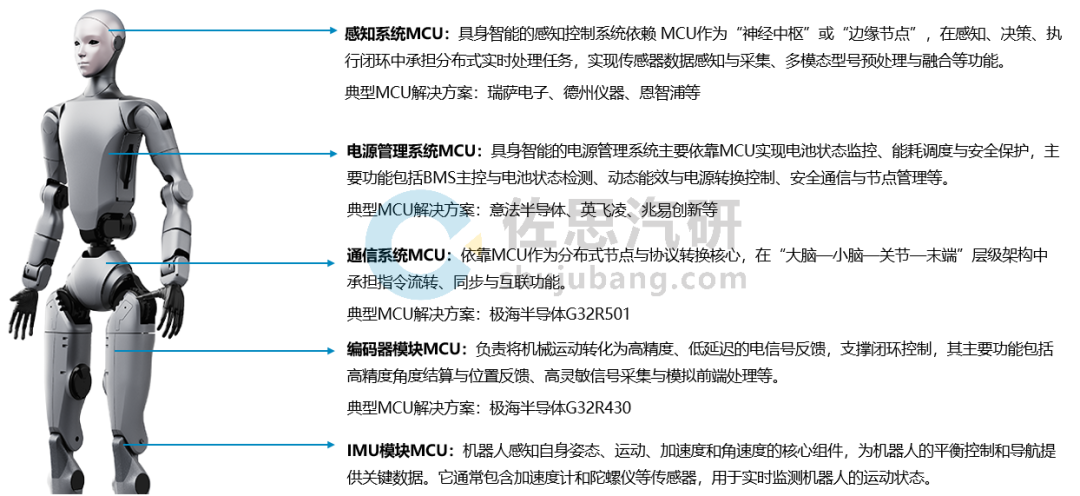

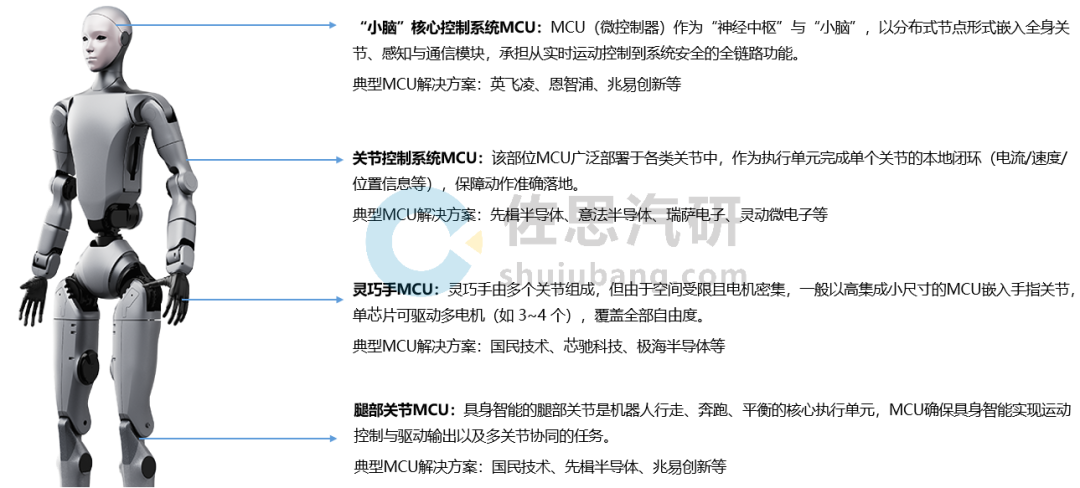

具身智能(暨人形机器人)MCU布局总览

来源:《2026年具身智能(暨人形机器人)MCU研究报告》



人形机器人灵巧手技术路线分化下的关节 MCU 专门化演进趋势







灵巧手作为机器人主要关节模组,其未来发展主要有五项趋势:

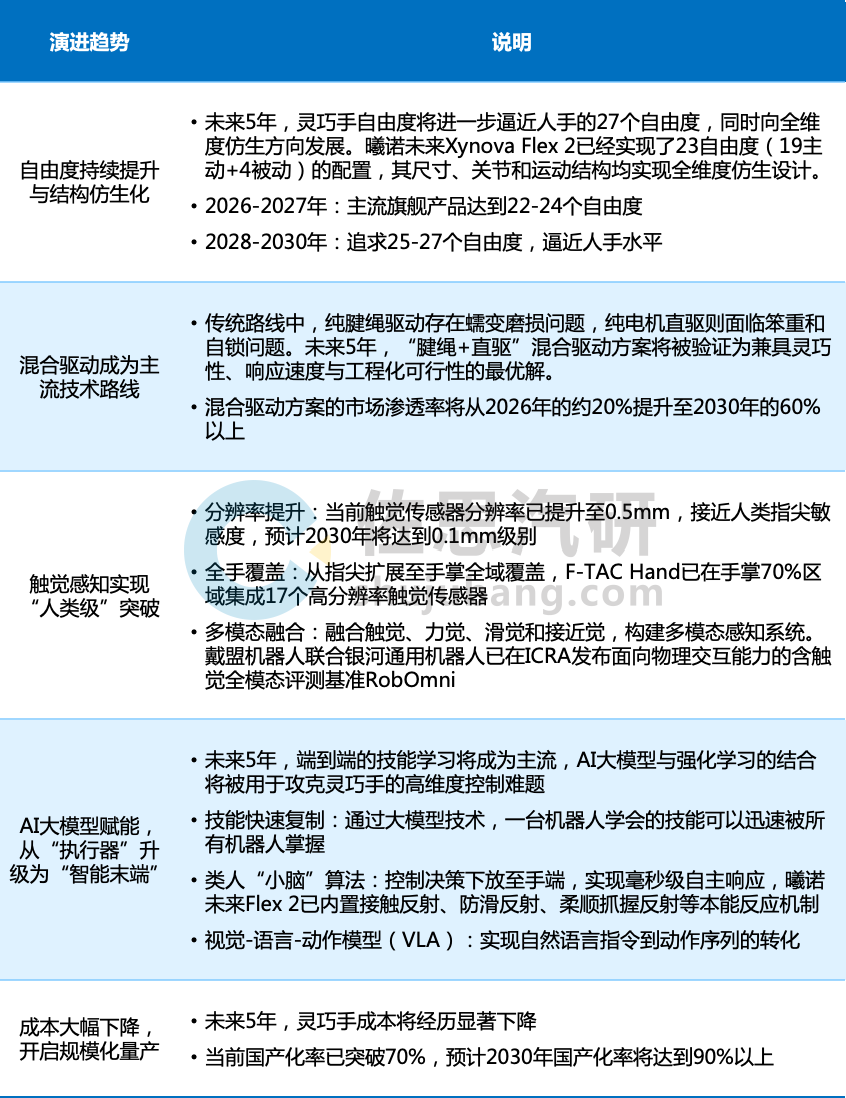

具身智能(暨人形机器人)灵巧手演进趋势

来源《2026年具身智能(暨人形机器人)MCU研究报告》


根据灵巧手的演进趋势,MCU层面形成小尺寸封装、高性能实时处理、I3C总线通信、NPU边缘AI、功能安全认证这五大核心趋势:


  • 趋势一——小尺寸与高度集成化:随着灵巧手向更高自由度发展,手部空间极度受限,MCU必须向小尺寸、高集成度方向演进。在封装上,从BGA向WLCSP(4×4mm甚至更小)发展,兆易创新GD32G553已实现4×4mm WLCSP封装;实现单芯片多电机控制,“单芯片集成的一体化方案”是理想方向,恩智浦i.MX RT1180单芯片可直驱6个无刷空心杯电机。

  • 趋势二——高性能实时处理能力提升:主频需求从当期200MHz向600MHz乃至1GHz演进;多核架构的广泛应用,成为主流标配,恩智浦i.MX RT1180采用240MHz M33 800MHz M7双核架构;集成硬件加速器,FPU、DSP、TMU(三角函数加速器)、FAC(滤波算法加速器)成为刚需。

  • 趋势三——新型总线通信架构I3C:I3C总线拓扑设计,通过I3C总线连接多个伺服节点与触觉传感器,对外则通过EtherCAT、CAN、RS485连接到机器人系统总线,推动灵巧手系统向更高集成度、更强性能、更广应用场景演进。

  • 趋势四——AI边缘计算下放到MCU级别:灵巧手正成为“单独的智能子系统”,具备独立的域控制器,支持边缘AI,用于手势识别、物体检测、滑动预测等任务,无需依赖云端算力。

  • 趋势五——MCU实现功能安全与专用化:为扩大市场规模,专用化MCU成为趋势,可更有效降低系统综合BOM成本。


灵巧手MCU采用I3C分布式总线架构,推动灵巧手系统高集成度


I3C总线较之于传统I2C具有高速通信、简化布线与硬件设计、动态设备管理、实时响应等功能,在应对灵巧手系统有着显著的优势。


恩智浦基于I3C的灵巧手内部局部总线拓扑结构,革新灵巧手内部通信方式。该架构采用i.MX RT1180作为手掌主控MCU,MCX A132作为手指关节控制MCU,通过I3C总线连接多个伺服节点与触觉传感器,对外则通过EtherCAT、CAN、RS485连接到机器人系统总线。


恩智浦基于I3C分布式总线架构灵巧手框图

来源:网络


采用恩智浦i.MX RT1180作为手掌中央主控MCU,i.MX RT1180采用双核架构(240MHz M33   800MHz M7),高性能处理能力;集成2个I3C接口,可连接多个伺服节点与传感器;支持EtherCAT、CAN-FD、UART等多种工业通信协议接口;丰富的PWM、ADC、编码器接口,单芯片最多可以直驱6个无刷空心杯电机。


手指关节伺服节点和触觉传感器采用恩智浦MCX A132。该MCU具有小尺寸封装,适合手指模块嵌入;集成1个I3C接口,与主控实现高速通信;内置16-bit ADC,用于触觉传感器模拟高质量信号采集;支持IEC 61508 SIL2功能安全自测库,满足未来人形机器人对功能安全的要求。


集成边缘AI灵巧手MCU,实现末端模型算法运行


将具身智能算力下沉至机器人末端执行器(灵巧手),使触觉、力控与决策在本地闭环,让具身智能的部分多模态感知在灵巧手内实现端侧推理,而非传回云端。


意法半导体根据市场需求以及自身技术演进,推出基于STM32N6和STM32MP257的手势识别与控制系统。该系统主要由三大部分构成:基于STM32N6的手势识别与数据采集的感知部分,基于STM32MP257的数据转换与处理任务的PLC部分,基于STM32G431实现运动控制与手势跟随的灵巧手部分。


STM32N6的内部NPU处理器能够运行复杂的手势识别模型,搭配VD66GY高灵敏度彩色图像传感器,可以准确捕捉并识别21个关键手势点位。PLC控制器演示板STM32MP257能够对识别出来的21个手部关键点位数据进行数据格式转换,并控制由15个伺服电机构成的灵巧机械手,实现实时精确的手势响应。意法半导体面向现场观众,展示了其整合微控制器与先进传感器,实现实时手势识别控制的优秀整合能力。

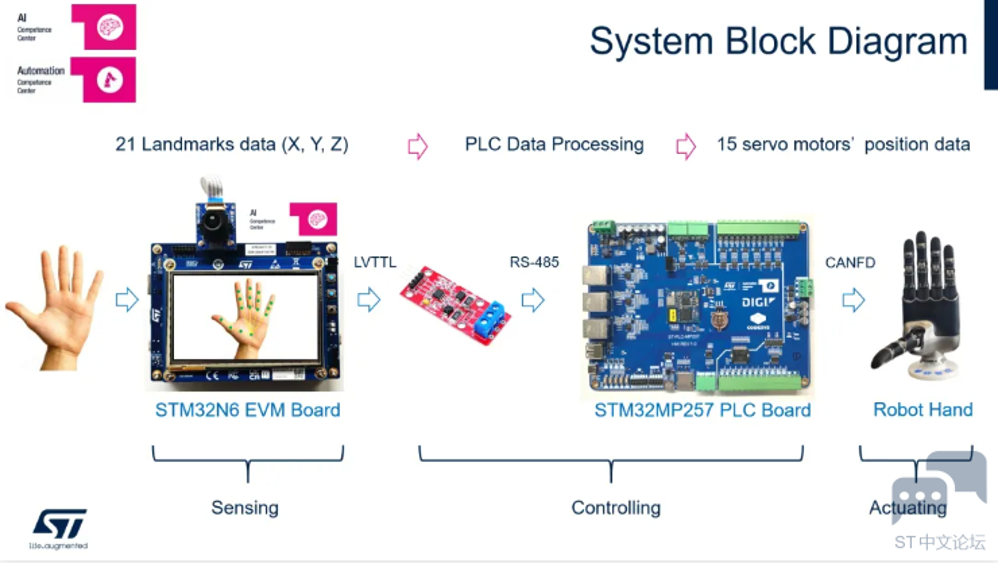

意法半导体手势识别模型框图

来源:意法半导体


STM32N6微控制器集成了意法半导体强大的Neural-ART加速器神经处理单元(NPU),处理能力达600GOPS,同时具有3TOPS/W的极低功耗,其内核为Cortex-M55,主频达800MHz,新增150个DSP 矢量扩展指令集 (MVE),在视觉数据处理方面有着卓越的计算能力,为手势识别的高效与精准提供了坚实保障。



人形机器人MCU市场趋势:全栈芯片解决方案 专门化具身智能MCU芯片







MCU厂商推出具身智能全栈芯片解决方案


当前,具身智能市场规模不断扩大,MCU厂商不再以单颗 MCU 应对机器人需求,而是以“MCU 模拟 存储 传感 通信”多产品线协同,覆盖感知、控制、驱动、通信与安全全链路,并提供参考设计与生态支持。


在芯片赋能机器人硬件的赛道上,兆易创新构建覆盖控制、存储及模拟的完整产品矩阵,为人形机器人提供全栈式芯片支持。其中,GD32高性能MCU可用于多关节实时运动控制与系统调度;旗下Flash为决策计算提供高速高可靠的数据存储保障;模拟芯片覆盖传感器信号调理、电机驱动、电源管理等关键环节,从感知、决策到执行全链路赋能机器人系统


整体而言,兆易创新GD32 MCU可与GD30DR系列驱动芯片协同,配合LDO、DC-DC、PWM及保护电路,构建完整、可靠的机器人电机控制解决方案,全面服务于关节驱动与伺服系统。

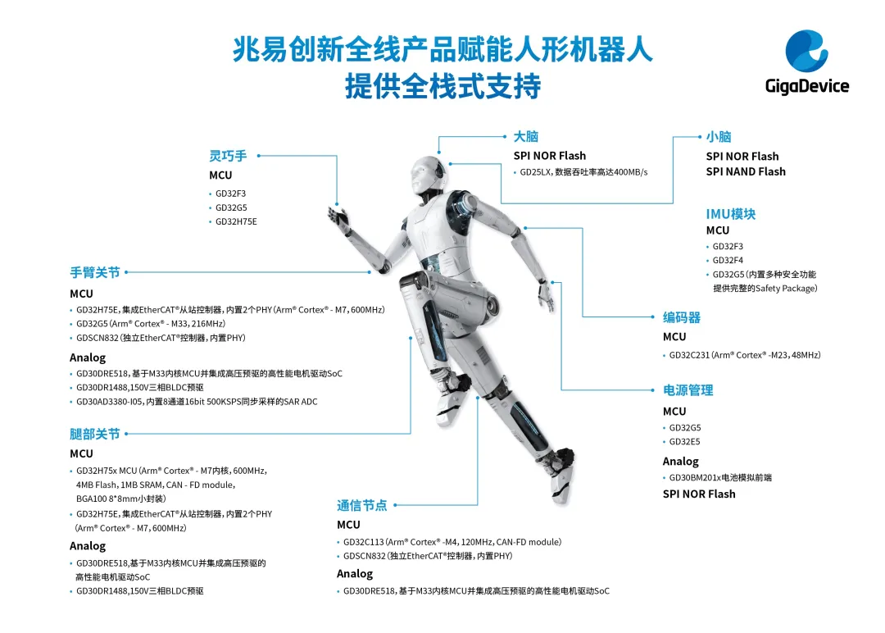

兆易创新机器人全栈芯片解决方案

来源:兆易创新


结合具身智能各系统特点,定制专门化具身智能MCU芯片


从通用转向按机器人部位(关节/灵巧手/传感节点)定制的高集成、高实时、功能安全型专用 MCU,并辅以全栈芯片协同。这种转变有利于高集成与功能安全认证,精准破解关节及灵巧手空间、同步与量产痛点,降低BOM与开发门槛,未来将有更多厂商会将具身智能专门化MCU作为研发重点。


先楫半导体研发专为机器人关节CAN通信与运动控制打造的专用MCU HPM53M1HPM53M1不仅延续了先楫产品一贯领先的强算力、高实时性、高可靠性的优势,更首次集成了高压预驱和多路运放,是目前全球市场上集成预驱能力性能最高的MCU产品


HPM53M1搭载了主频高达480MHz的高性能RISC-V内核,不仅支持双精度浮点运算,还具备强大的DSP扩展能力,轻松应对复杂的控制算法。在存储架构上,其配置了1MB闪存和288KB SRAM,辅以16KB高速缓存(I/D Cache)和高达256KB的零等待指令和数据本地存储器(ILM/DLM)。同时配备了高性能模拟外设,其中包括2路16b ADC;2MSPS;2个OPMAP,可配置为PGA;2个12b DAC 1MSPS。能够以极高的速率实时采集电流、电压、温度和位置传感信号,让关节动态响应更快、控制精度产生质的飞跃。

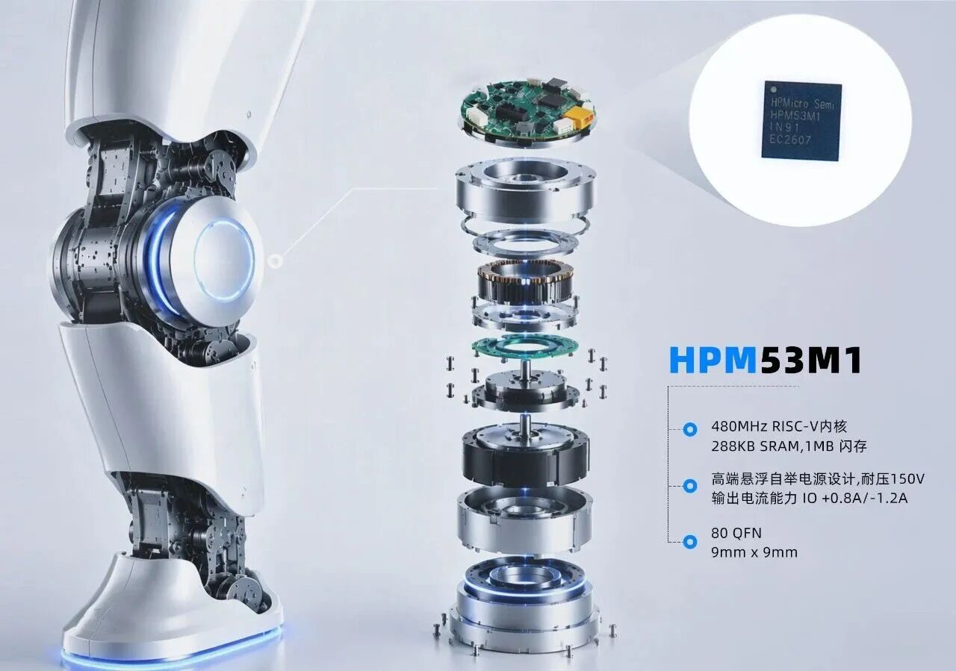

先楫半导体具身智能关节专用MCU HPM53M1关节方案图

来源:先楫半导体
