背景｜High-Sigma仿真的算力困境
在高性能计算（HPC）、人工智能（AI）以及大规模SRAM阵列等领域，芯片的可靠性要求已经近乎苛刻。很多问题早已不再局限于“功能能否正常运行”，设计团队需要回答更核心的问题：
在极端工艺波动的影响下，电路能否维持稳定工作？
百万分之一甚至更低概率的尾部失效，会不会最终影响量产良率？
如果确实存在相关风险，应该修改哪里、又该如何修改？

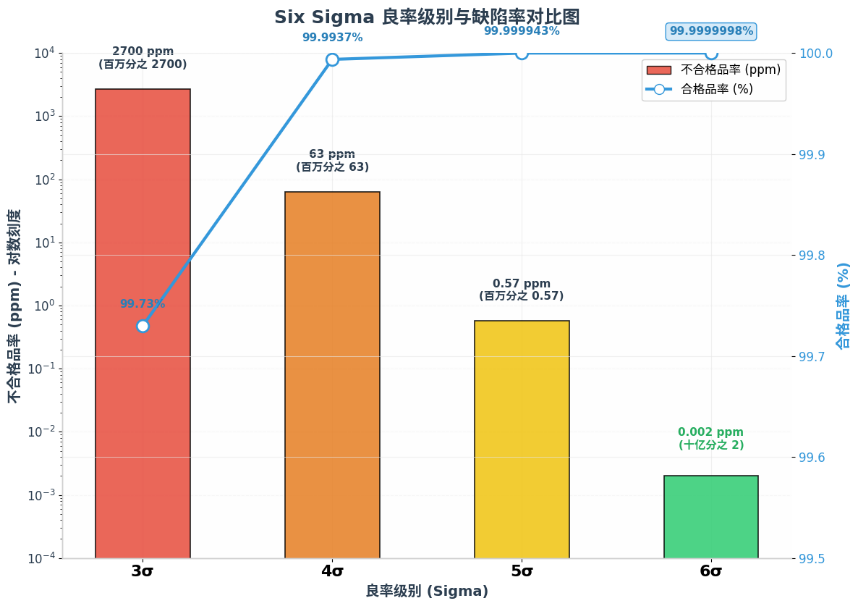

对于消费电子领域来说，满足3σ规格或许就已足够。但在先进制程工艺下，一颗HPC芯片里SRAM占比可达60%，数亿个bitcell中，哪怕只有极个别单元在工艺波动下失效，整颗芯片都会直接报废。要保障量产6σ良率（失效率低于十亿分之二），用传统蒙特卡洛仿真，单条关键路径就要跑上几周甚至数月，计算成本是常规仿真的上千倍。很多团队要么被迫降低验证标准赌量产，要么靠堆设计裕量换稳妥，最终牺牲芯片性能。
ALPS YE正是在这一背景下诞生的一款晶体管级High-Sigma高良率仿真工具。
ALPS YE能解决什么问题？

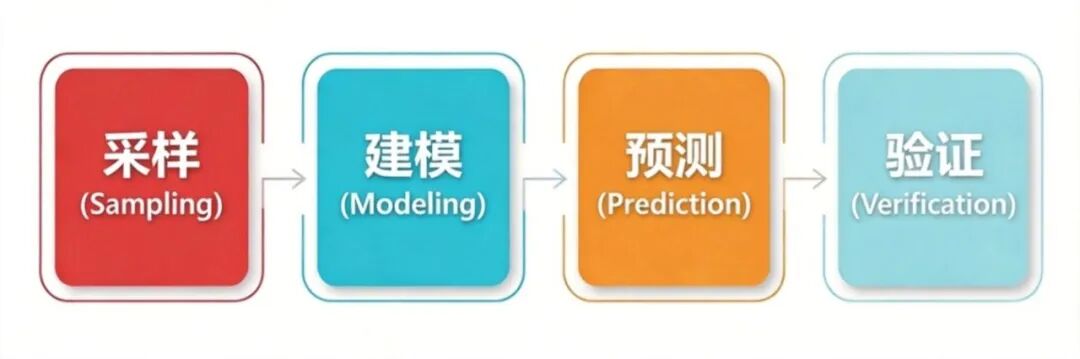

ALPS YE基于华大九天ALPS SPICE仿真器引擎，结合机器学习与统计建模方法，以AI EDA的路径提升High-Sigma良率分析效率。其核心思路并非在庞大的样本空间中盲目“碰运气”，而是通过采样、建模、预测和验证环节，快速筛选出失效边界附近的关键样本，再调用ALPS SPICE完成精确仿真，最终在保证仿真精度与暴力穷举法完全一致的前提下，让性能实现了数量级的飞跃。
在实际应用中，ALPS YE为客户提供了四项核心能力：
让原本无法运行的High-Sigma仿真能够跑起来
更早发现低概率尾部失效问题
辅助定位失效原因，识别敏感参数
在保障良率达标的同时，削减不必要的设计裕量
典型应用场景一：
SRAM Critical Path高良率验证
SRAM 是先进制程芯片中面积占比最高、良率最敏感的模块。全阵列仿真算力不够，抽少量样本又极易漏掉工艺波动下的尾部失效边界，最终流片后出现良率大幅下滑。
ALPS YE支持从SRAM Compiler输出的网表出发，经RC寄生参数提取后，由用户自定义Leaf Cell并通过脚本抓取关键路径，输出精简目标网表后导入工具开展定向良率分析。工具通过智能采样与统计建模快速定位失效边界区域，再调用ALPS SPICE完成晶体管级精准仿真，把算力集中在真正影响良率的关键节点上。
这套方案可以将原本数周都跑不完的6σ标准良率验证，压缩至数小时到数天内完成；时序偏差、电平异常、放大器失调等各类低概率尾部失效都能被精准检出，既为量产良率提供可靠托底，也避免了过度加裕量带来的性能与面积损耗，让设计团队不再被迫在良率与性能、面积、功耗之间做取舍。
典型应用场景二：
标准单元库High-Sigma验证
标准单元库是数字芯片设计的核心基础。单个标准单元的统计尾部风险如果在建库阶段被遗漏，后续不仅会导致STA时序收敛反复迭代，更可能将良率隐患传导至整个SoC。但传统高Sigma验证算力开销极大，单元库规模动辄上百种单元、覆盖全PVT场景，完整验证周期会被拉长数倍。

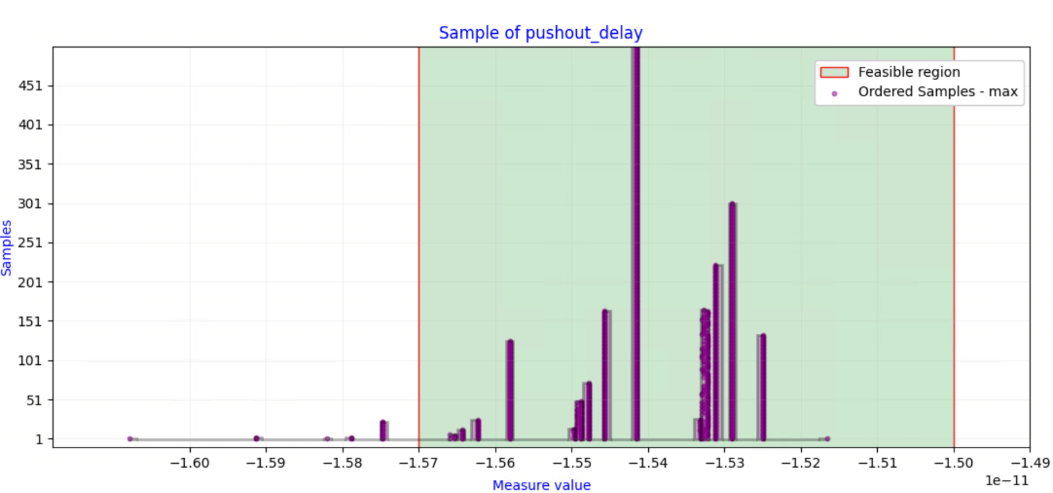

ALPS YE可与华大九天单元库特征化工具Qualib联合部署，实现标准单元库高Sigma良率的全流程自动化批量验证。基于少量仿真样本构建统计模型，即可精准预测Delay、Transition等核心指标的低概率尾部分布，覆盖全工艺角与随机失配场景，全程保持晶体管级仿真精度。
在建库阶段，这套方案确保有尾部风险的单元在入库前即被识别并剔除，不会传导至后续设计阶段；不必再用统一裕量兜底，也就减少了不必要的性能损失。验证周期从数周缩短到数天，单元库的交付节奏随之改善。
典型应用场景三：
设计裕量精准回收

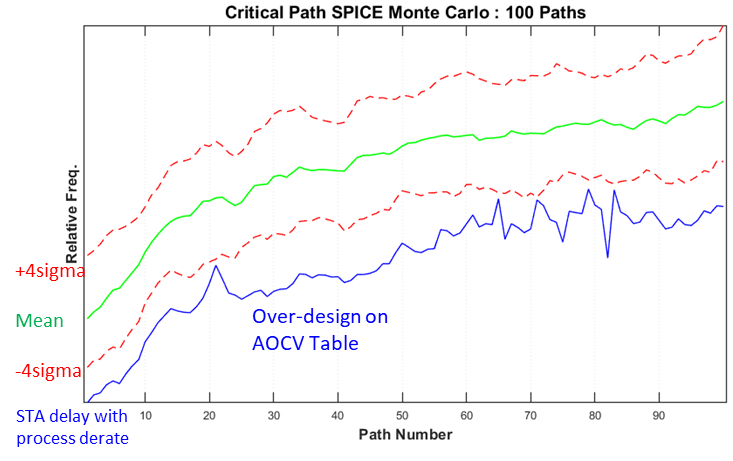

先进制程下，工艺波动对时序收敛的影响呈指数级上升。传统derate、AOCV、POCV等时序分析方法，本质是用粗粒度的保守系数覆盖最坏情况，会引入大量不必要的设计裕量。不仅会拉低芯片工作频率、推高功耗、挤占芯片面积，还会大幅增加后端设计的收敛难度。
ALPS YE与时序分析工具XTime深度联动，可针对芯片关键时序路径开展晶体管级High-Sigma分析。用高精度的工艺波动统计模型，替代粗粒度的经验式保守假设，精准区分“保障良率的必要裕量”与“可优化的冗余裕量”，所有分析结果均以SPICE级精度为基准，不会为了收裕量牺牲可靠性。
对CPU、GPU、AI加速器和HPC这类对PPA极度敏感的芯片而言，回收下来的这部分裕量可以直接用于提升工作频率、降低功耗或压缩面积——在良率不打折扣的前提下。后端时序收敛的迭代次数也随之减少，让设计决策建立在更清晰的数据依据之上。
结语｜从“仿真通过”到“良率可控”
对设计团队来说，High-Sigma仿真从来不是为了出一份漂亮的良率报告。ALPS YE真正的价值，是让设计团队不必再在“跑不完的仿真”与“不敢赌的良率”之间做取舍。在流片之前就把尾部失效的分布摸清楚、把裕量的边界算明白，良率的确定性才真正掌握在自己手中。ALPS YE，让晶体管级High-Sigma高良率仿真真正跑得起来！
