1.1发展历程：穿越存储凛冬，A H驱动资本新局

华虹半导体的成长史，本质上是中国大陆半导体产业从无到有、从弱到强的微观缩影。其历史渊源可追溯至1996年启动的国家“909工程”，即原电子工业部主导的大规模集成电路芯片生产线项目。当时，为了打破国外在核心电子元器件领域的技术封锁，中国政府与上海市共同投资建立了华虹微电子，这便是华虹集团的前身。

公司于2014年成功在香港联合交易所主板挂牌上市，打通了国际资本通道；并于2023年8月在上海证券交易所科创板成功上市，实现了“A H”两地双重上市的资本布局，获得了极其充沛的直接融资能力。

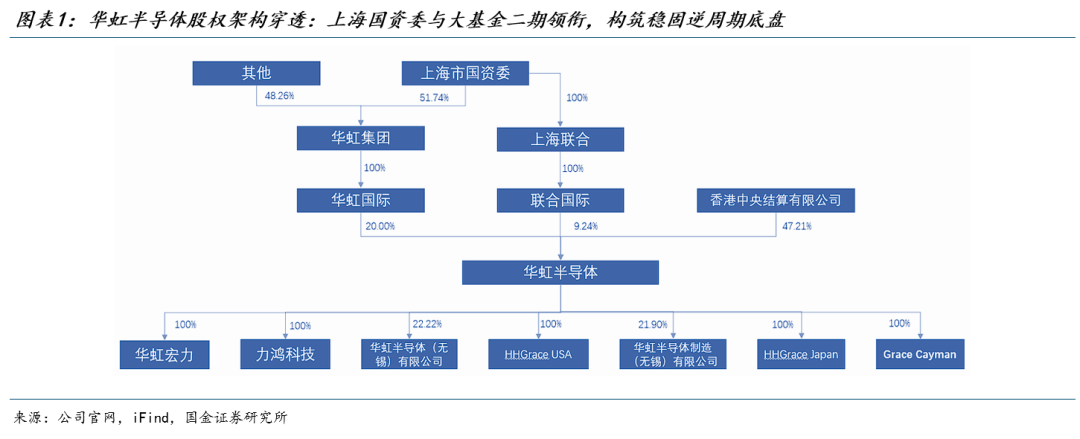

1.2股权架构与治理：国资背书筑牢逆周期底盘，国际化技术帅才领航新局

在重资产与高壁垒的晶圆代工赛道，稳固的股权结构是企业穿越长周期的重要因素。华虹呈现出国资底色 市场化运作的完美融合。公司实际控制人为上海市国资委（通过华虹集团及上海联和投资间接持股约29.2%），叠加国家大基金二期（持股约2.8%）的战略护航，前三大股东合计持股比重约32%。这种地方国资龙头 国家级产业基金的背书，为华虹在穿越行业低谷时提供了逆周期资本支撑，并在获得国内优质Fabless客户资源、承接政府重大科研专项及核心土地资源配置上，构筑了天然的护城河。

在管理层面，公司于2024年底至2026年初完成了高管团队重塑，全面向技术派与国际化接轨。2025年1月，曾深耕英特尔近30年、深度主导多代先进制程研发的白鹏先生出任董事会主席；随后在2026年1月，同样拥有丰富海外大厂（英特尔、Cypress）及国内存储龙头（长江存储）良率与质量管控经验的葛茂晖先生履新执行副总裁。这批具备顶级国际视野与深厚工艺Know-how的领军人物入局，正为华虹的特色工艺制程下探与全球化运营注入Alpha动能。

1.3 8英寸现金牛 12英寸成长引擎双轮驱动，外延内生打开产能天花板

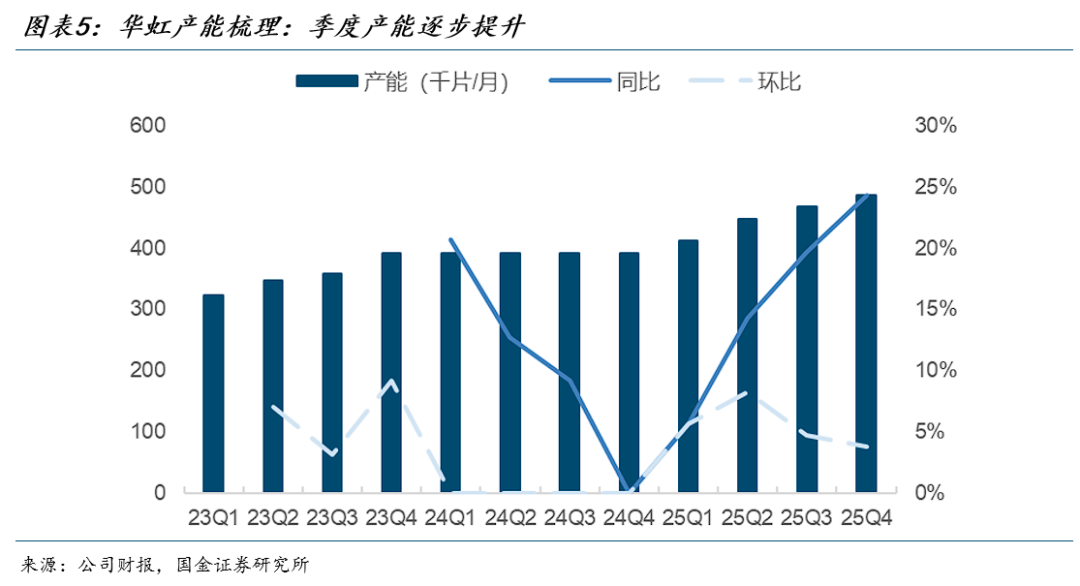

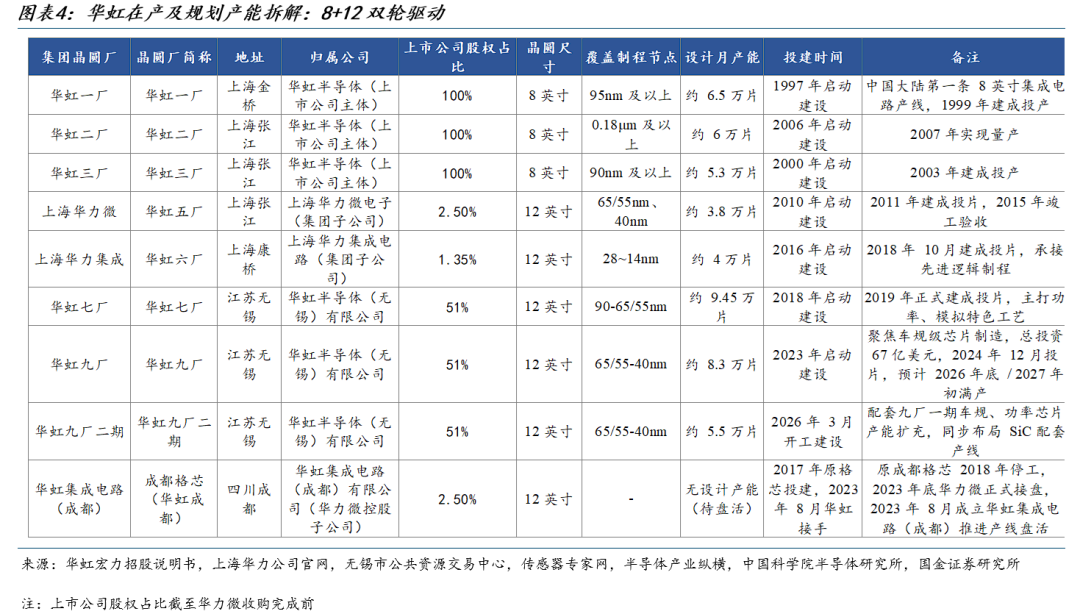

半导体代工是典型的规模经济模型，充沛且梯队合理的产能矩阵是打开市场份额的重要底座。华虹凭借极具前瞻性的资本开支计划，已成型8英寸 12英寸产能格局。截至2025年末，公司折合8英寸总月产能高达48.6万片，稳居全球纯代工第一梯队。

8英寸产线-折旧出清的利润压舱石

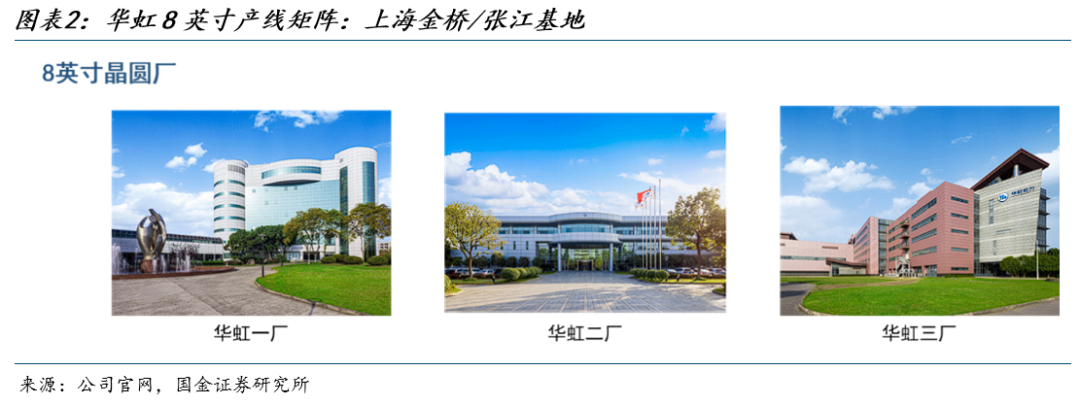

华虹在上海金桥和张江拥有三座历史悠久且运营极为成熟的8英寸晶圆厂。这三座工厂合计提供17.8万片/月的产能，由于折旧负担低，其毛利率处于较高水平，是公司抵御行业周期下行波动的现金牛。目前，这部分产能主要用于生产对成本敏感、工艺成熟度要求高的分立器件、标准模拟芯片及传统智能卡芯片。

华虹一厂位于上海金桥，月产能6.5万片，工艺节点覆盖0.35μm至90nm。作为中国大陆第一条8英寸产线，其设备折旧已基本计提完毕。

华虹二厂同样位于金桥，月产能6.0万片；

华虹三厂位于张江，月产能5.3万片。

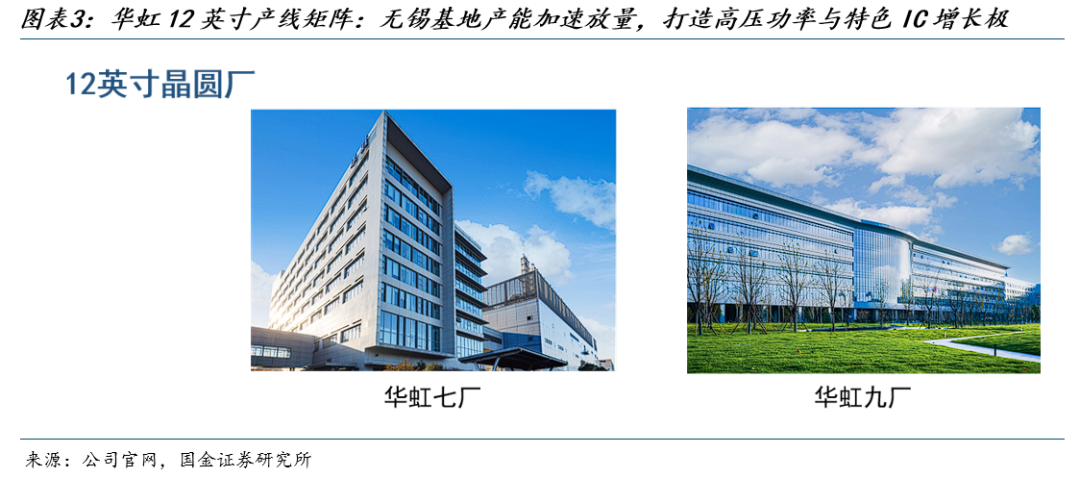

12英寸产线-拉动ASP与营收的核心主引擎

面对硅片大尺寸化带来的成本降低与中高端芯片工艺升级需求，无锡基地成为华虹跨越式发展的核心。截至2025年末，12英寸产线折合8英寸的总月产能约为30.8万片。

华虹七厂（无锡一期）：作为全球首条12英寸功率器件代工线，投资总额约43亿美元，工艺节点覆盖90nm至55nm，其9.5万片/月的产能长期处于超负荷满载状态，成功实现了高压超级结与IGBT向12寸平台的平滑迁移。

华虹九厂/Fab 9A（无锡二期）：当前资本开支主力，总投资约67亿美元，规划月产能8.3万片。自2024年底切入风险量产后，进入2025年正处于产能爬坡期（管理层指引：2025投片量已经超过4万片，2026年Q3满产），将承接车规级芯片与AI电源管理（PMIC）的需求。

前沿扩产与资产注入-在2026年及之后制定了战略进攻性的产能延伸计划。

华虹九厂二期（Fab 9B）已于2026年3月启动土建，预计2026年Q4设备进场，2027年产能爬坡。项目规划月产能5.5万片12英寸晶圆，工艺节点将进一步下探至40-28/22nm区间。这标志着华虹在特色工艺领域的制程精度将再上一个台阶。

上海华力微电子（华虹五厂）的资产注入事项取得了重大突破。依据华虹在科创板上市时做出的解决同业竞争承诺，华虹集团需在上市后三年内（即2026年8月前）将华力微注入上市公司。2026年3月30日，华虹公司发布公告，拟作价82.68亿元人民币，以发行股份及支付现金方式购买华力微97.4988%股权，已于2026年6月18日获得上交所并购重组委审核通过。

华力微拥有中国大陆第一条全自动12英寸集成电路代工生产线，设计月产能3.8万片，工艺覆盖65/55nm及40nm技术等级。华力微于2011年建成投片，现已处于折旧期末端，2024年已实现扭亏为盈，2025年前8个月净利润即达5.15亿元。据测算，交易完成后将为华虹直接新增3.8万片/月的成熟制程产能，增厚营收体量（2025年华力微营收超51亿元），并且由于无新增巨额折旧包袱，将显著提升公司的基本每股收益与综合盈利能力。锁定期安排显示，大基金二期等战略投资者在此次交易中取得的股份将锁定12至36个月，彰显了国家资本对华虹长期整合前景的坚定信心。

2.1战略定位：先进特色IC 功率器件双轨并行

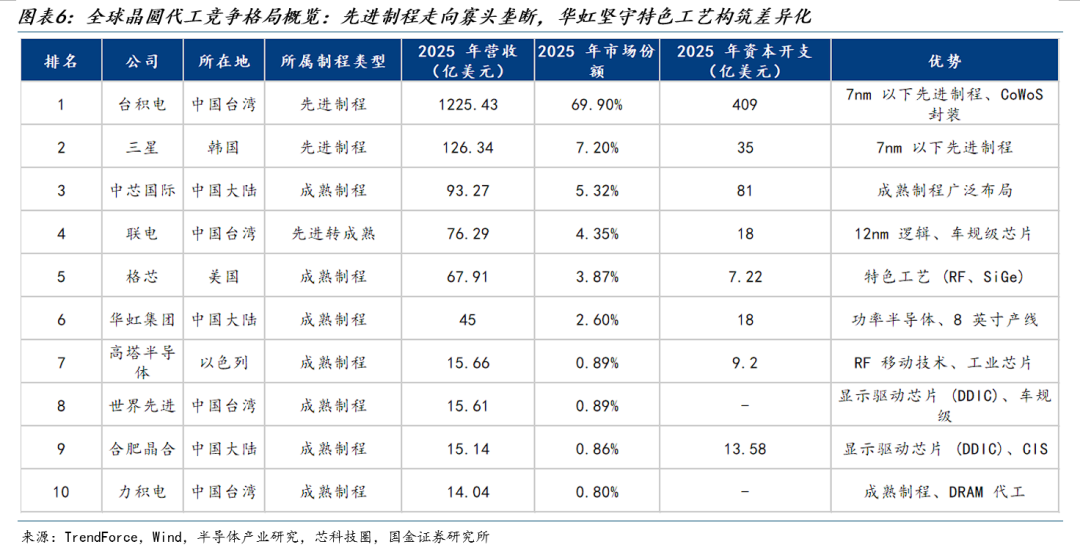

在当前的全球晶圆代工商业版图中，台积电、三星等头部寡头正沿着摩尔定律的物理极限快速前进。为了获取智能手机SoC及AI大模型算力GPU的代工订单，它们进行着百亿美元级的巨额资本开支，将晶体管线宽向3nm甚至2nm强行推进。这种模式虽然处于半导体金字塔尖，但也伴随着较高的技术试错风险与折旧压力。

华虹半导体选择了超越摩尔的发展路径，立足于先进特色IC 功率器件战略，深耕0.35μm至40nm的成熟制程区间。在特色工艺领域，核心竞争力不再被单纯的“线宽微缩”所定义，而是取决于新材料的导入、三维器件结构的微观创新，以及满足客户特殊电性需求的深度定制化能力。这一差异化战略，为华虹构筑了三大核心商业优势：

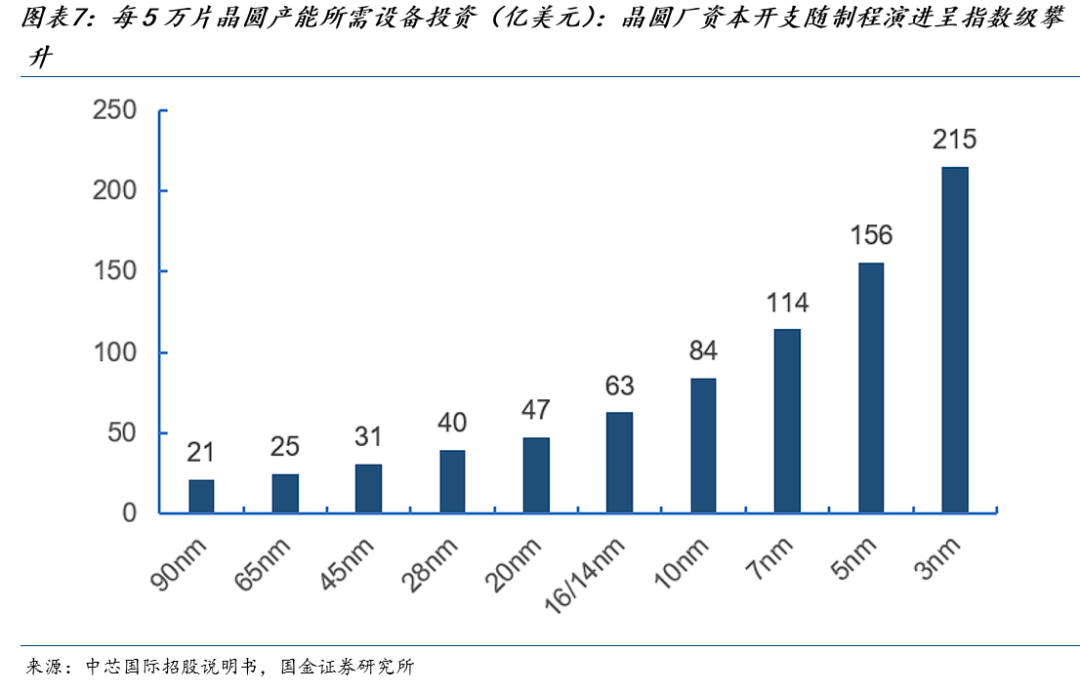

本回报率（ROI）更优且稳健：避开先进制程节点动辄百亿美元的资本投入，降低了由于极紫外光刻机（EUV）等昂贵设备带来的高额折旧风险，使得公司的现金流与盈利模型更具韧性。

产品生命周期呈现长尾效应：功率器件、模拟电源等芯片的核心诉求是高压耐受力、大电流处理能力以及极端恶劣环境下的高可靠性。这类产品的迭代速度低于消费级数字逻辑芯片，一个成熟的工艺平台（如90nm BCD或12寸IGBT）往往具备长达十年以上的生命周期，能够持续为公司贡献稳定的现金流。

较高的客户切换成本与转换壁垒：特色工艺代工不是标准化的按图施工。它要求晶圆厂在研发初期便与Fabless进行底层的联合打样与工艺调试。尤其是车规级与工控级芯片，其严苛的可靠性认证周期长达数年。一旦产品定型并形成规模量产，出于对良率波动和极高重新认证成本的考量，客户不会轻易更换代工厂，从而形成了较强的客户粘性。

凭借卓越的产品良率与交期可靠性，华虹已全面打透新能源汽车、工业控制、通信及消费电子等核心终端市场。目前，在全球排名前50的知名芯片设计企业中，超过三分之一已将其纳入核心供应链，多家国内外头部企业更与华虹达成了深度绑定的战略级研发合作。

代表客户：东微半导体、斯达半导、新洁能、中微半导体、格科微、芯海科技

2.2 业内特色工艺平台覆盖最全晶圆代工企业-五大平台各具特色

2.2.1 功率器件平台——12英寸升维打开高端车/工控空间

功率半导体是电子系统中的心脏与肌肉，主要负责电能转换（如直流/交流转换、变压、变频）与电路控制。不同于处理信息运算的逻辑芯片，功率半导体必须承受高电压与大电流，其处理的功率跨度可从微瓦级直达吉瓦级，是决定终端设备能效比的最核心元器件。

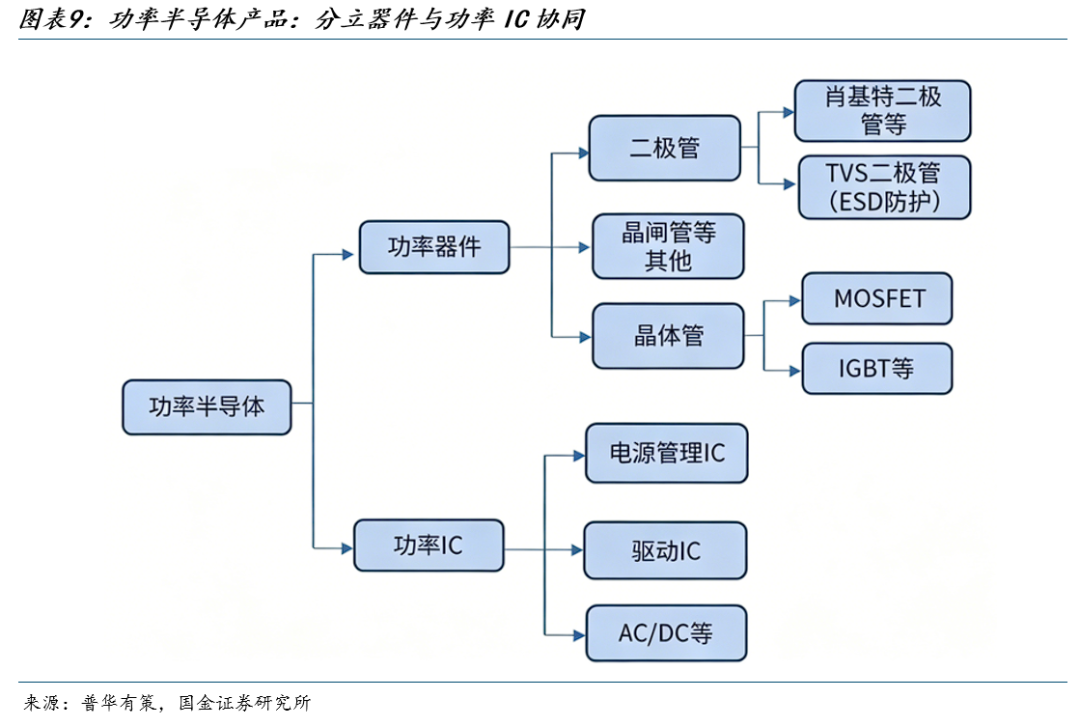

从产品矩阵来看，功率半导体主要分为两大分支：

功率分立器件： 以二极管、晶闸管及功率晶体管（涵盖BJT、MOSFET、IGBT等）为主，是工业控制、新能源发电与轨道交通中处理中低压、大功率场景的底层基石；

功率集成电路（功率IC）： 属于模拟IC范畴（如PMIC、驱动IC、交直流转换器），侧重于复杂电源转换与精细化能效管理，是消费电子、汽车智能化等高集成度场景的核心配套。

在β层面：

全球功率半导体市场正处于新一轮扩张周期。根据Omdia数据，2024年市场规模约698亿美元，2025年全球市场规模预计将攀升至755亿美元。

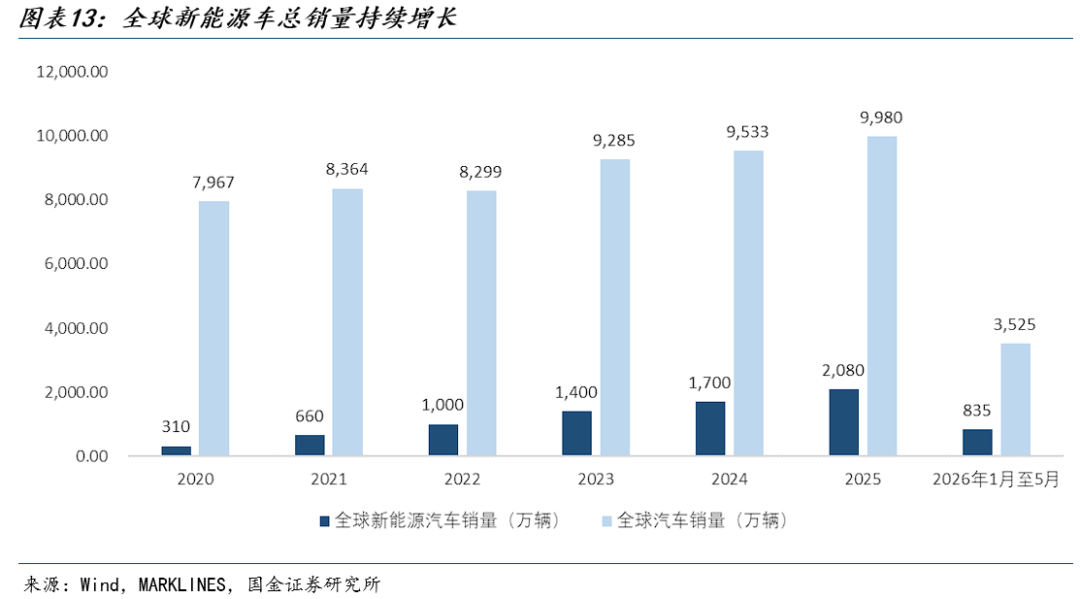

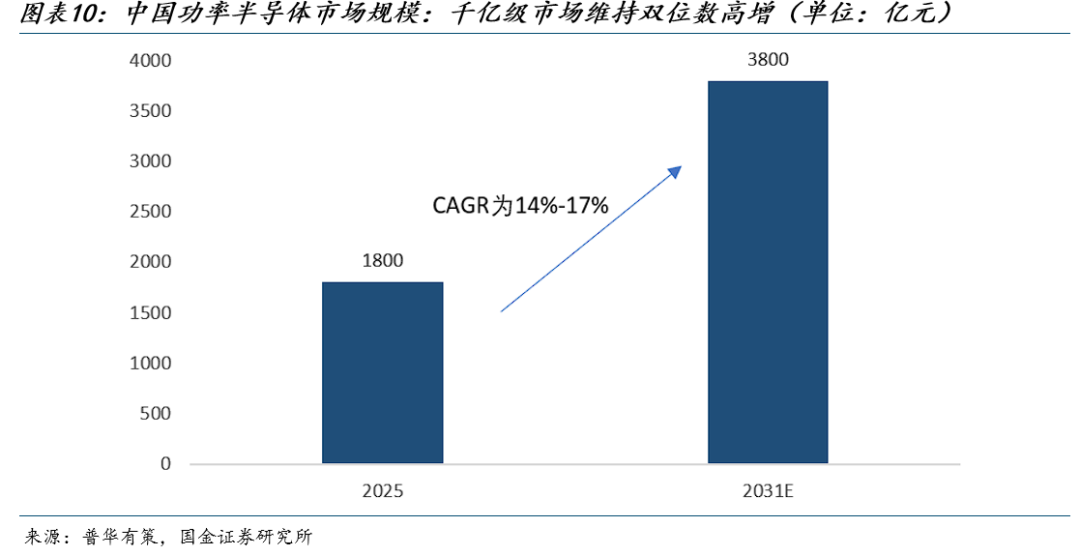

中国作为全球最大的功率半导体消费与制造国，根据普华有策数据，市场规模在2025年将突破1800亿元大关。展望未来，在新能源汽车单车含硅量激增、光伏储能并网装机常态化的双重引擎拉动下，2025-2031年中国功率半导体行业CAGR有望维持在14%-17%的高位区间，远超全球均值，为本土代工厂提供了成长沃土。

在α层面：

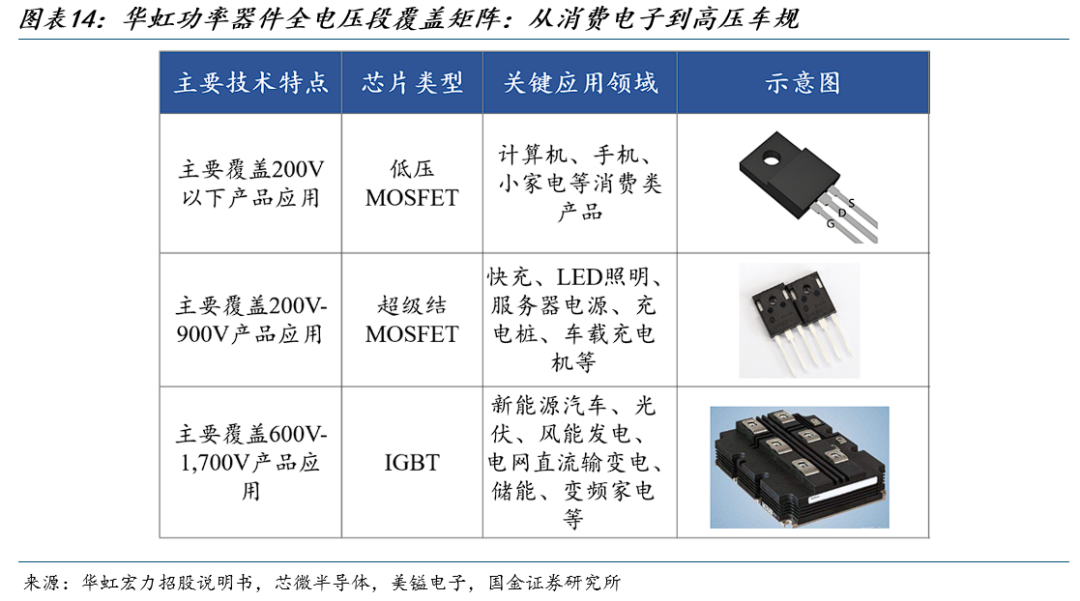

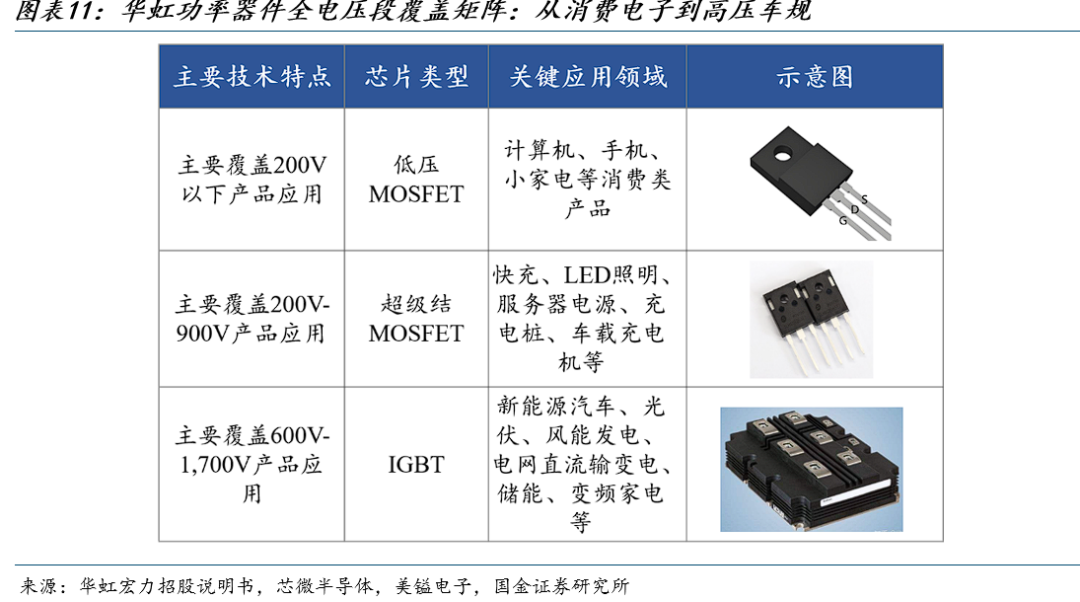

功率器件是华虹营收贡献最核心的业务底盘。公司是全球产能排名第一的功率器件纯代工厂。经过二十余年的技术沉淀，其工艺护城河已实现对各类电压段的全面覆盖：

低压区间（200V以下）：具备极低导通电阻的沟槽类MOSFET技术，精准赋能消费电子与PC市场。

中高压区间（200V-900V）： 拥有自主知识产权的深沟槽超级结MOSFET技术。新一代工艺不仅提供了业界领先的比导通电阻，更通过革命性的掩膜版精简方案大幅压缩了制造成本，成为快充、服务器电源的核心主力。

超高压区间（600V-1700V）： 车规级高压IGBT技术突破。

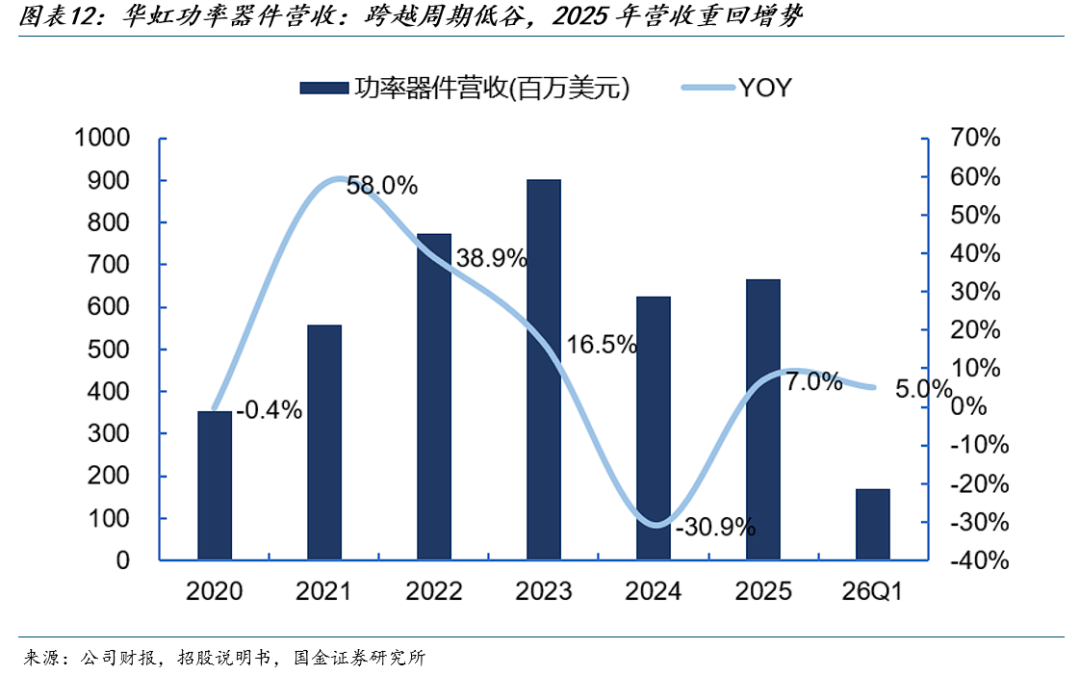

在经历了2024年国内产能集中释放带来的价格战与供需失衡后，华虹凭借产品力率先企稳。2025年，公司功率器件实现营收6.7亿美元，同比稳健增长7%。

产品结构向上突围：公司深度绑定了新洁能、斯达半导、东微半导等本土功率龙头，依托无锡12英寸产线的产能释放，华虹正将大尺寸晶圆带来的成本优势与技术性能完美结合。目前，其IGBT与超级结产品已打入新能源汽车主驱逆变器、OBC（车载充电机）、光伏风电并网及高压充电桩等高端工控/车规级供应链，高附加值产品的营收占比正处于拐点期。

2.2.2 嵌入式非易失性存储器（eNVM）——全球智能卡与本土MCU代工的双料霸主

嵌入式非易失性存储器（eNVM）是一种直接嵌入于逻辑电路中的存储单元，能够在断电状态下保持数据不丢失，是微控制器（MCU）、数字信号处理器（DSP）存储固件、校准参数与配置数据的核心载体。其下游应用宽广，覆盖消费电子、汽车电子、工业控制及物联网等核心终端。

华虹在eNVM领域拥有极深工艺积淀，不仅是全球最大的智能卡IC代工企业，更是中国大陆规模最大的MCU制造代工龙头。2025年，该板块对公司总营收的贡献比重达25.4%，是稳固基本盘的支柱。

该平台制程节点实现了从0.35μm至55nm的全面覆盖。其技术护城河在于公司具备自主知识产权的NORD Flash Cell技术。相较于业界主流方案，该技术不仅将闪存单元面积做到了极致微缩（提升了单颗MCU的存储容量与硅片利用率），更削减了光刻掩膜层数，有效压缩了生产周期与制造成本。目前，在壁垒较高的汽车电子、家电及工业控制领域，华虹基于多制程节点的eFlash车规级产品已实现大规模量产。

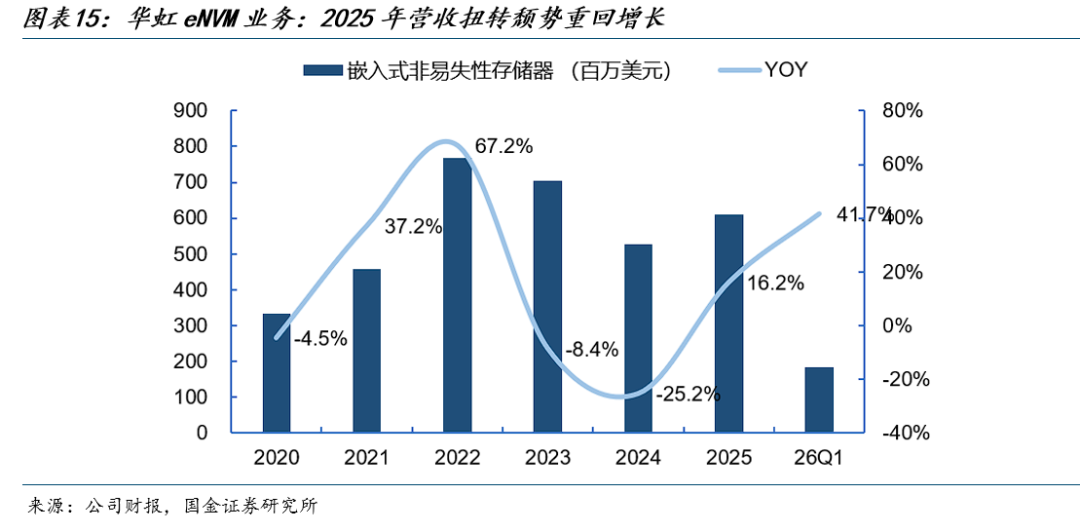

财务端：受益于汽车电子及消费类MCU补库需求，2025年公司eNVM业务实现营收6.1亿美元，同比增长16.2%，终结了两年的下行周期。

前沿研发布局端：公司已将金融IC卡成功迭代至55nm并实现规模量产；高性能MCU方面，55nm eFlash平台大规模量产，40nm eFlash COT产品亦进入风险量产阶段。

2.2.3 独立式非易失性存储器（SNVM）——穿戴设备复苏叠加产品结构升级

独立式非易失性存储器（sNVM）作为独立芯片存在，通过外部总线与主控芯片交互，主流形态涵盖NOR Flash与EEPROM等。该产品广泛应用于各类需代码执行及数据记录的系统，是物联网、白电及汽车电子的基础元器件。

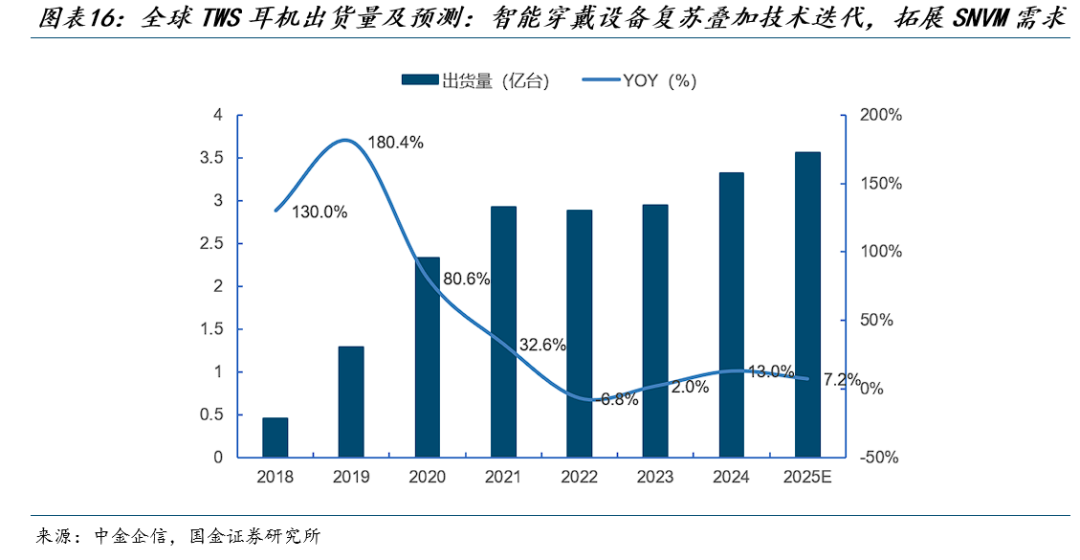

终端基本盘稳健复苏：TWS（真无线蓝牙）耳机、手机AMOLED显示屏幕（TDDI技术）及智能物联网终端是驱动SNVM增长的核重要引擎。根据Omdia及中金企信数据，全球TWS耳机出货量在2024年达3.32亿台（同比 13%）的基础上，预计2025年将增至3.56亿台。

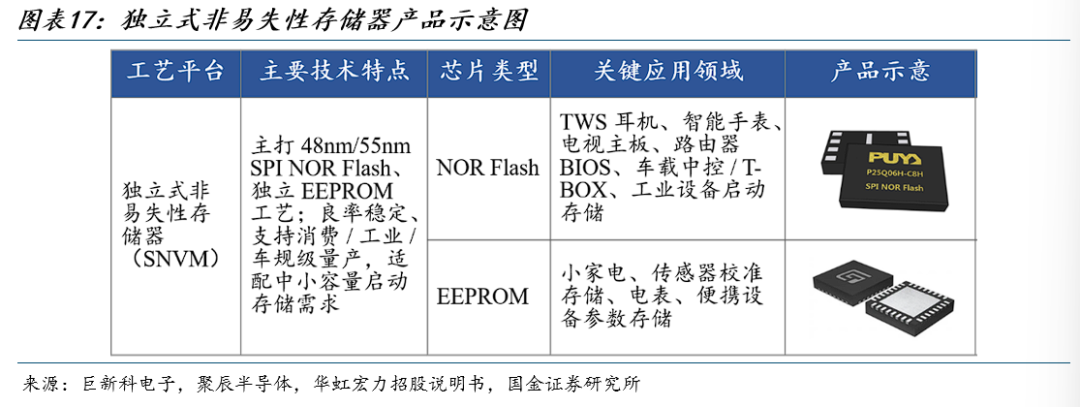

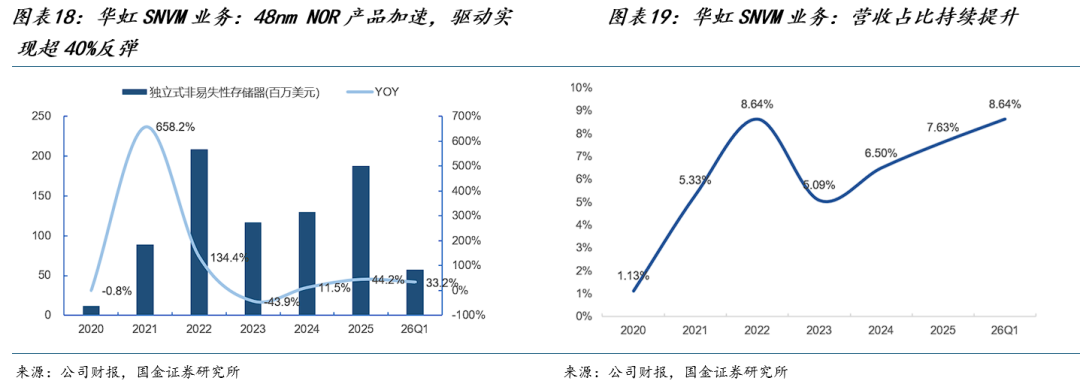

工艺微缩与结构优化：华虹在该平台主打SPI NOR Flash与EEPROM。2025年该业务营收达到1.87亿美元，实现44.52%同比增长，营收占比由6.5%提升至7.81%。这主要得益于48nm NOR Flash产品出货占比的大幅拉升。技术端，公司新一代独立式闪存已实现大规模量产（存储单元面积较上一代成熟量产工艺进一步缩小20%），且自主研发的NORD及传统ETOX闪存技术均已在车规级市场实现批量供货。

同业竞争的清晰切割：华虹与上海华力微进行了明确的工艺边界切割。这一举措不仅消除了同业竞争顾虑，更将华力微重合业务的营收及毛利贡献严格限制在华虹主营的30%红线以下，理顺了长远发展的公司治理架构。华虹半导体将独家承接65/55nm乃至40nm节点的独立/嵌入式非易失性存储器（SNVM/eNVM）业务；相同节点的逻辑与射频（Logic&RF）业务划归华力微。

2.2.4 模拟与电源管理（Analog&PMIC）——AI浪潮的核心受益者

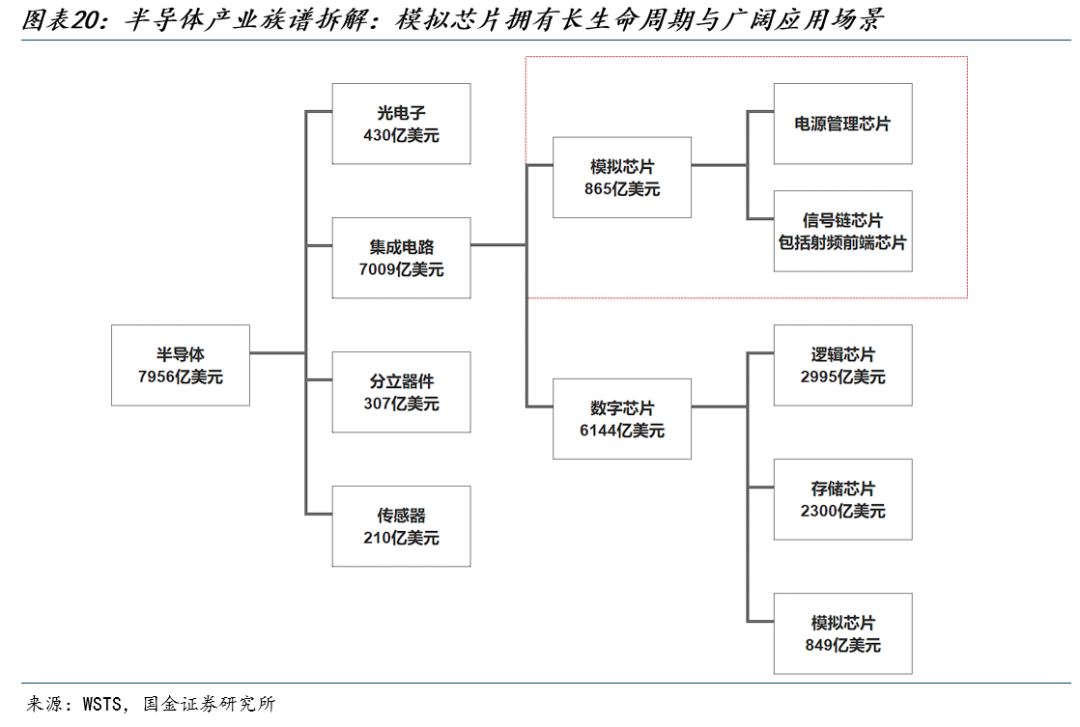

半导体市场主要包括集成电路（即芯片）、分立器件、光电子器件、传感器等四大类产品，其中集成电路市场占比最大。集成电路按其功能通常可分为模拟集成电路和数字集成电路两大类。

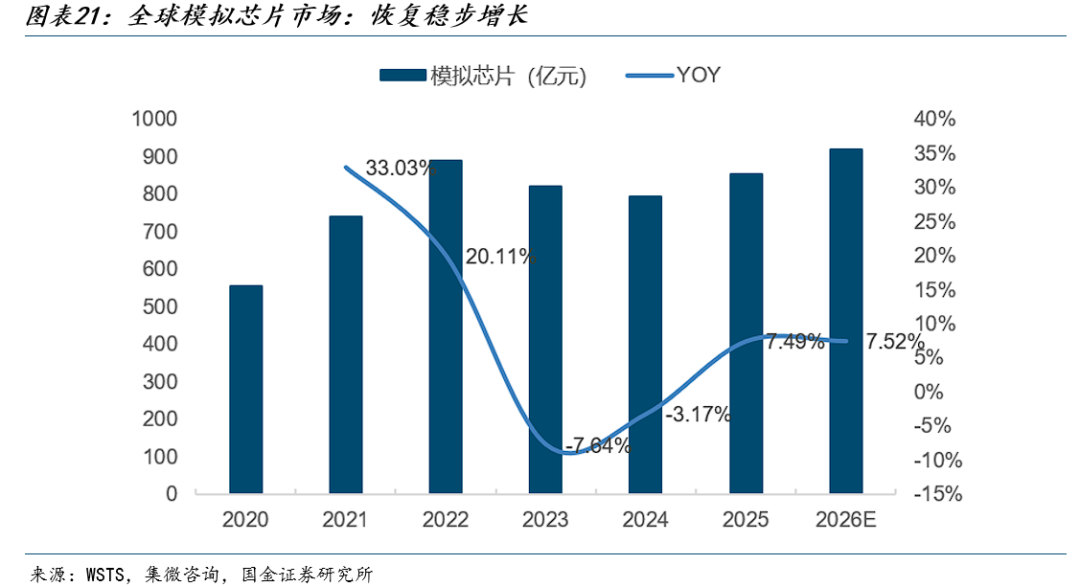

模拟芯片负责处理声、光、电等连续性的真实世界物理信号，具有产品迭代慢、生命周期长、抗周期波动能力强等现金牛特质。模拟芯片广泛应用于消费类电子、通讯设备、工业控制、医疗仪器、汽车电子等领域，以及物联网、新能源、智能穿戴、人工智能、智能家居、智能制造、5G通讯等各类新兴电子产品领域。

电源管理和信号链芯片是模拟芯片的重要组成部分。广义模拟芯片市场包含信号链芯片包括射频、电源管理芯片：

信号链芯片主要是指用于处理信号的电路，包括线性产品、转换器产品、接口产品等；

电源管理芯片主要是指管理电池与电能的电路，包括充电管理芯片、转换器产品、充电保护芯片、无线充电芯片、驱动芯片等；电源管理芯片产业下游应用场景丰富，覆盖通信、消费电子、汽车及物联网等各个电子相关领域。

模拟与电源管理目前是华虹旗下爆发力最强的业务引擎。这归功于公司在国内起步最早、技术最成熟的BCD（Bipolar-CMOS-DMOS）工艺平台。BCD工艺的壁垒在于：需要将处理模拟信号的Bipolar、处理数字逻辑的CMOS以及处理高压大功率的DMOS集成于单一硅片上，并攻克复杂的电磁隔离与散热难题。华虹的BCD工艺已在90nm节点实现大规模量产，支持1.5V至700V的超宽电压覆盖，其核心器件的比导通电阻处于全球领先水平。目前，该平台正协同头部设计公司推进智能手机快充、无线充电、数据中心电源管理以及汽车电子领域的深度应用。

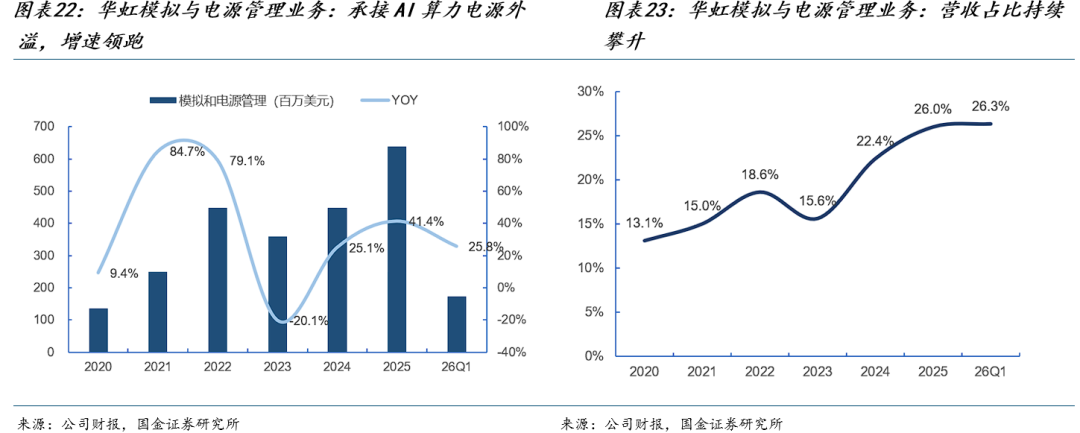

2025年，公司模拟与电源管理芯片业务营收6.39亿美元，同比增加41.4%，是公司五大平台中增速最快的平台，该业务受益于AI浪潮，营收占比攀升至26.6%。随着AI端侧持续落地、新能源汽车、5G通信、物联网等下游市场的发展，电子设备数量及种类持续增长，设备电能应用效能管理愈发重要，带动电源管理芯片需求增长，公司也将持续受益。

2.2.5 逻辑与射频（Logic&RF）——维持优质客户基本盘

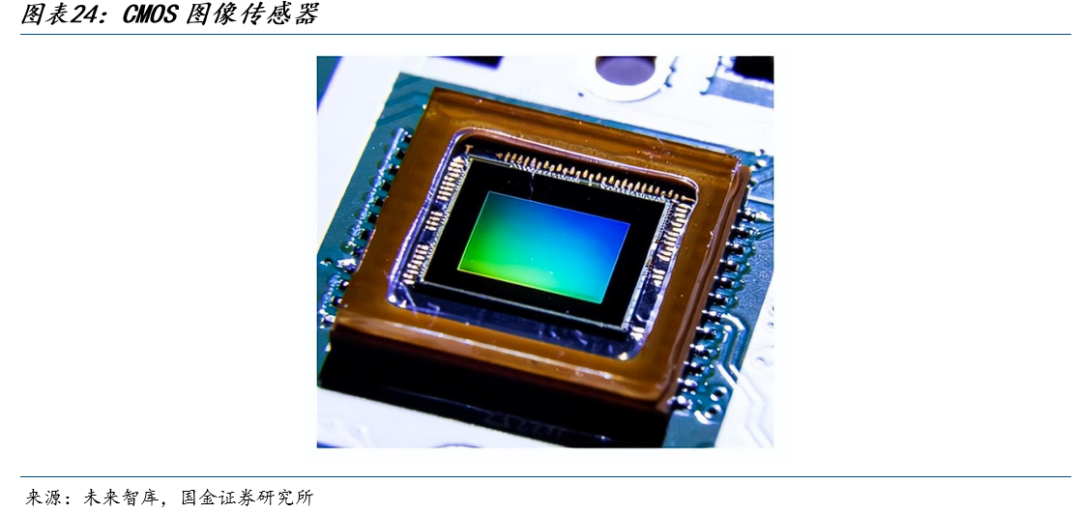

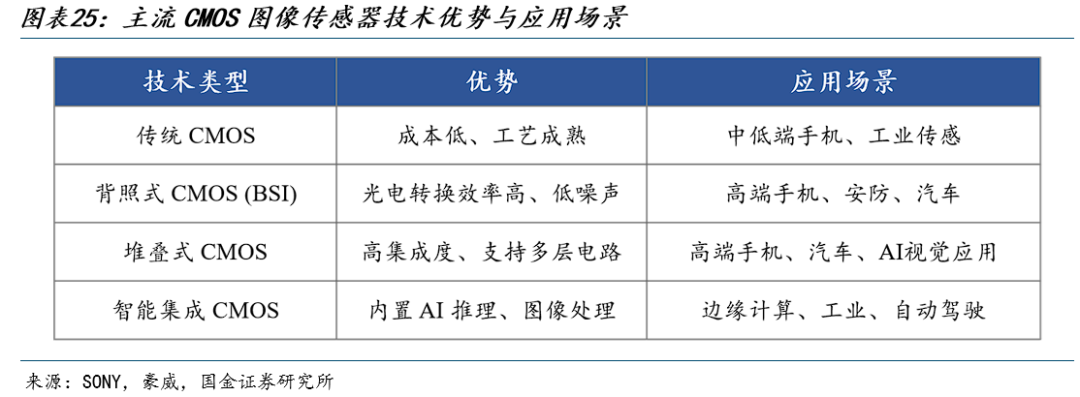

CMOS图像传感器（CIS）是将光子转换为电子进行数字处理，把图像信号转换为数字信号的芯片，主要用于在数码相机、数码闭路电视摄像机和数码摄像机中的创建图像，是数码摄像头的关键部件。按照其技术类型可以分为传统、背照式、堆叠式、智能集成式，按照其不同的技术优势，CMOS技术被广泛应用于智能手机、汽车摄像头、工业视觉、安防监控、医疗影像等领域。相比传统CCD技术，CMOS具有低功耗、高集成度、成本效益高、适合大规模生产等优势，因此在大部分应用场景中已成为行业主流。

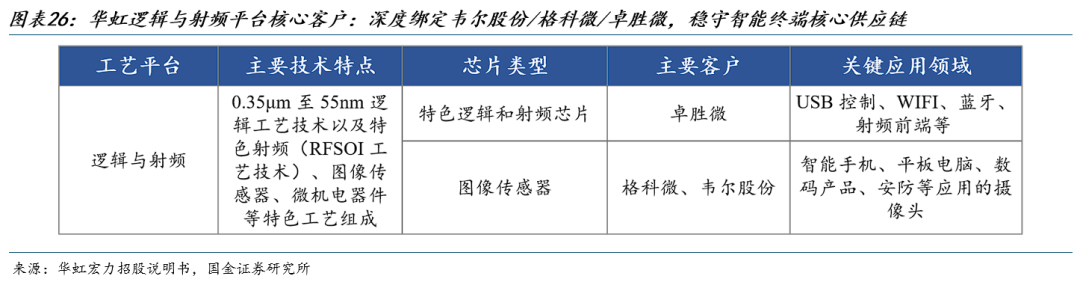

华虹逻辑与射频平台主要涵盖CIS（CMOS图像传感器）、RF-SOI（射频绝缘体上硅）及超低功耗逻辑工艺，核心应用于智能手机摄像头、射频前端（蓝牙/Wi-Fi模块）及安防监控。

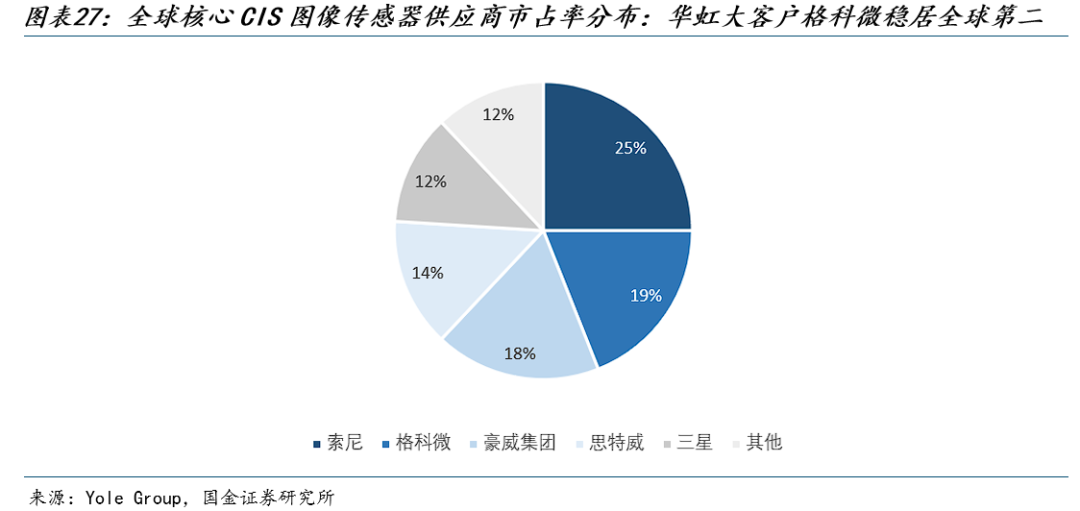

CIS图像传感器：华虹拥有世界先进的90nm至55nm前照式（FSI）与背照式（BSI）工艺。尤其是BSI结构，大幅提升了暗光环境下的光电转换效率。华虹长期为格科微及韦尔股份等顶级设计厂商代工，构筑了稳固的安防及车载视觉基本盘。

RF-SOI与超低功耗逻辑：公司的0.20μm至65nm RF-SOI平台是智能手机射频开关的主流选择；而40nm超低功耗特色工艺则精准切中了物联网与可穿戴设备对长续航的极致诉求。

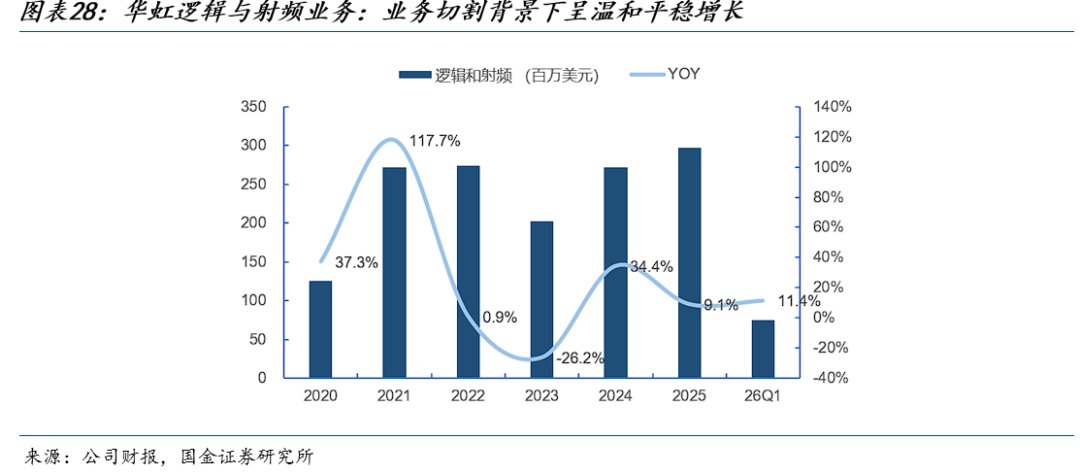

营收方面，2025年该板块实现营收2.97亿美元，同比增长9.1%。战略定位上，华虹不再依托该节点承接新的Logic&RF客户，而是专心服务现有龙头客户的存量需求（新增客户由华力微承接）。因此，预计该板块未来将保持平稳现金流贡献，其相对营收占比将伴随电源管理等高增业务的爆发而自然稀释。

3.1折旧拐点何时到来？——最黑暗的时刻正在过去

重资产模式下的晶圆代工企业，在产能跃升期经常性面临财务报表压力。公司2025年年报显示，全年实现营业收入172.91亿元人民币，同比增长20.18%；但归母净利润为3.77亿元人民币，同比微降1.04%。营收高增与利润微降之间的落差，核心在于Fab 9新产线的巨额折旧。总投资67亿美元的无锡项目在2024年底至2025年转固后，产生了较大的折旧负担。Fab 9在2025年内的折旧费用便达到1.7亿美元至1.8亿美元，导致两家无锡子公司（负责运营Fab 7和Fab 9）在2025年合计录得较大账面亏损。

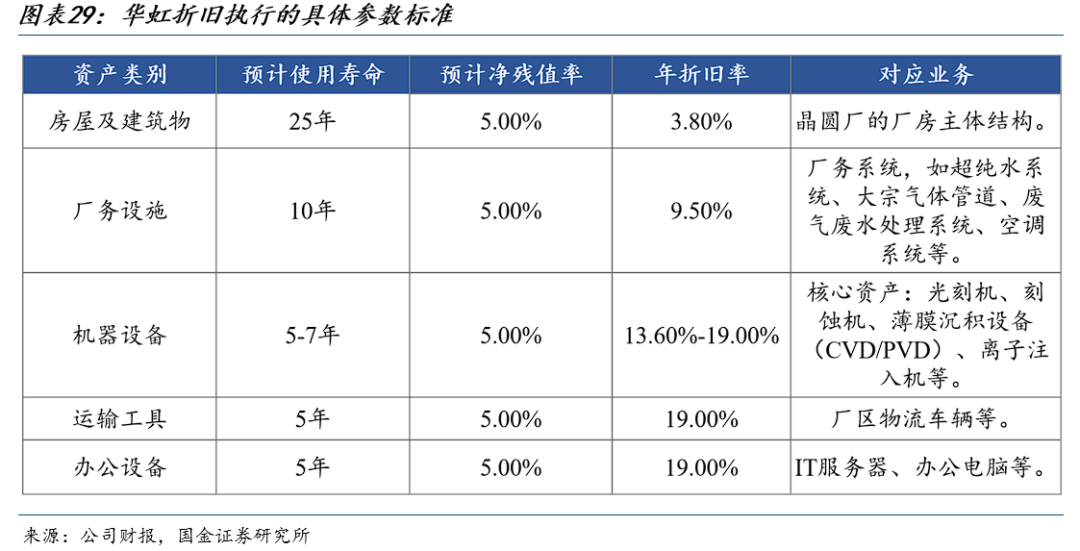

公司对固定资产采用年限平均法（直线法）计提折旧。资产成本在其预计使用寿命内，会均匀地分摊到每一个会计期间。

晶圆制造作为典型的重资产行业，超过70%的资本开支（Capex）集中于机器设备购置。华虹对机器设备采用5-7年的折旧年限，这意味着在资产转固后的最初5-7年内，高额的折旧计提将对期内毛利率形成显著压制。然而，从实际产业规律来看，晶圆代工设备（尤其是8英寸及12英寸成熟制程机台）的物理服役期与技术寿命往往长达10-15年。一旦产线跨越7年的折旧周期，核心设备的账面价值将降至5%的残值，后续不再产生折旧费用。此时若产能利用率维持高位，该产线将释放出巨大的毛利率向上弹性。

聚焦当前，我们预计华虹Fab9等新产能转固后，最沉重的折旧包袱将集中在未来5-7年内消化。但这恰恰是长期盈利弹性的蓄水池——只要公司平稳度过产能爬坡与折旧计提的双重高峰期，后续长尾周期的盈利爆发力十分可观。目前，跨越折旧压力的路径已清晰可见，公司的盈利拐点正实质性显现。从近期的财务数据来看，我们认为华虹正处于新一轮上行周期的起点。

1、稼动率持续超负荷运转：固定成本摊薄效应达到极致

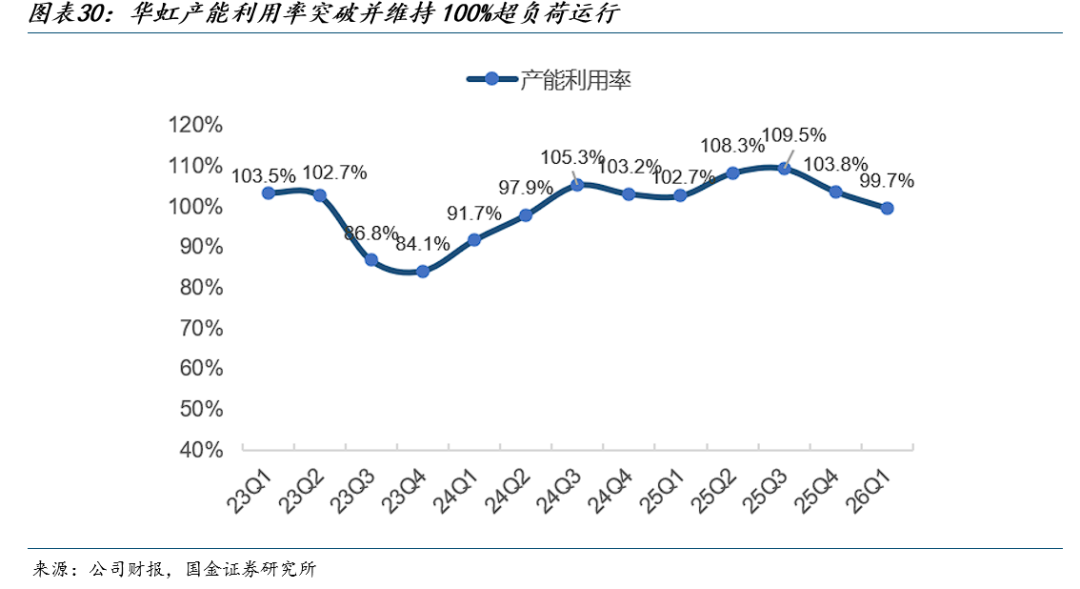

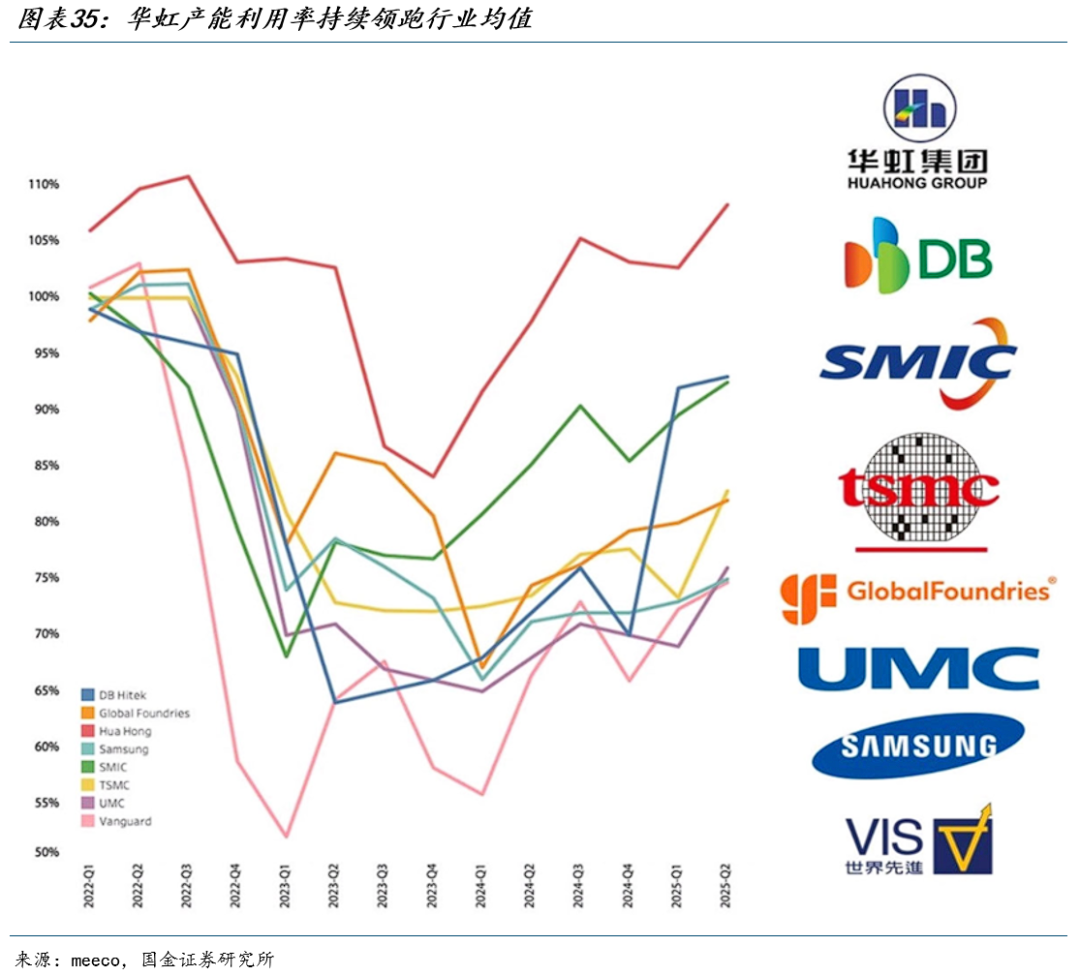

产能利用率是晶圆代工行业景气度风向标。随着半导体库存周期的出清以及终端需求的回暖，公司的产能利用率已从前期的低谷反弹。我们观察到，自2024年下半年起，华虹整体产能利用率已突破并持续维持在103%以上的超负荷状态。在重资产模式下，当产能利用率越过100%的极值临界点时，意味着每一片新增晶圆所承担的固定折旧成本被大幅压缩，新增产能的边际利润率有效提升。

2、结构性缺货驱动ASP反转：涨价红利提升利润

在经历了长达多个季度的价格下行周期后，华虹的晶圆平均销售单价（ASP）已经显现出触底反弹趋势。

一方面，AI算力需求的快速提升引发了相关PMIC（电源管理芯片）需求的外溢；

另一方面，存储器行业的上行周期导致头部大厂将更多成熟产能向存储倾斜，造成了原有成熟节点产能的严重排挤。

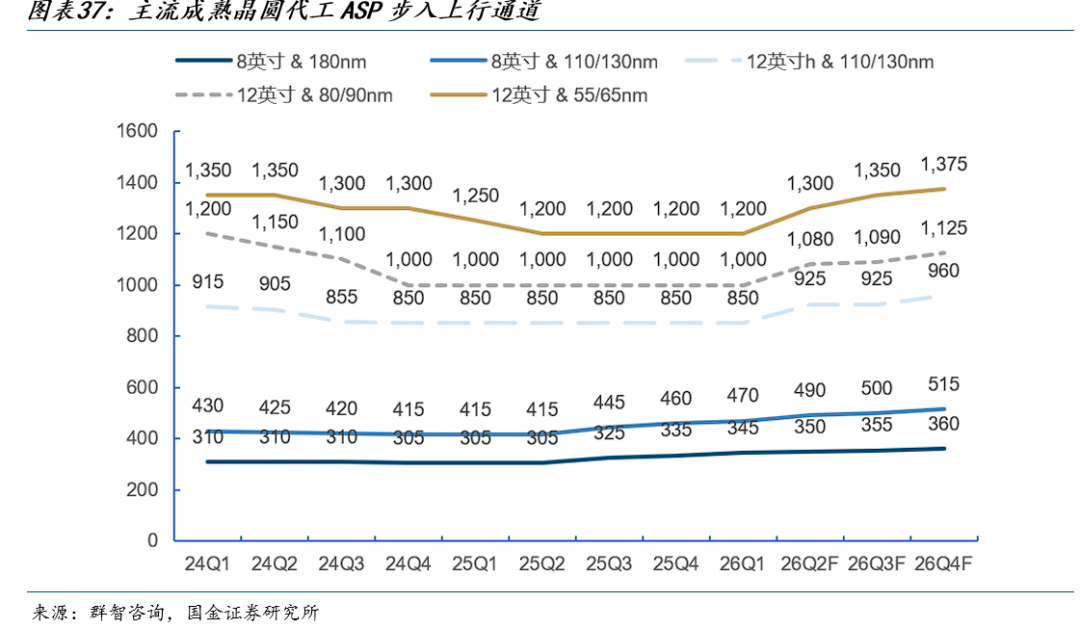

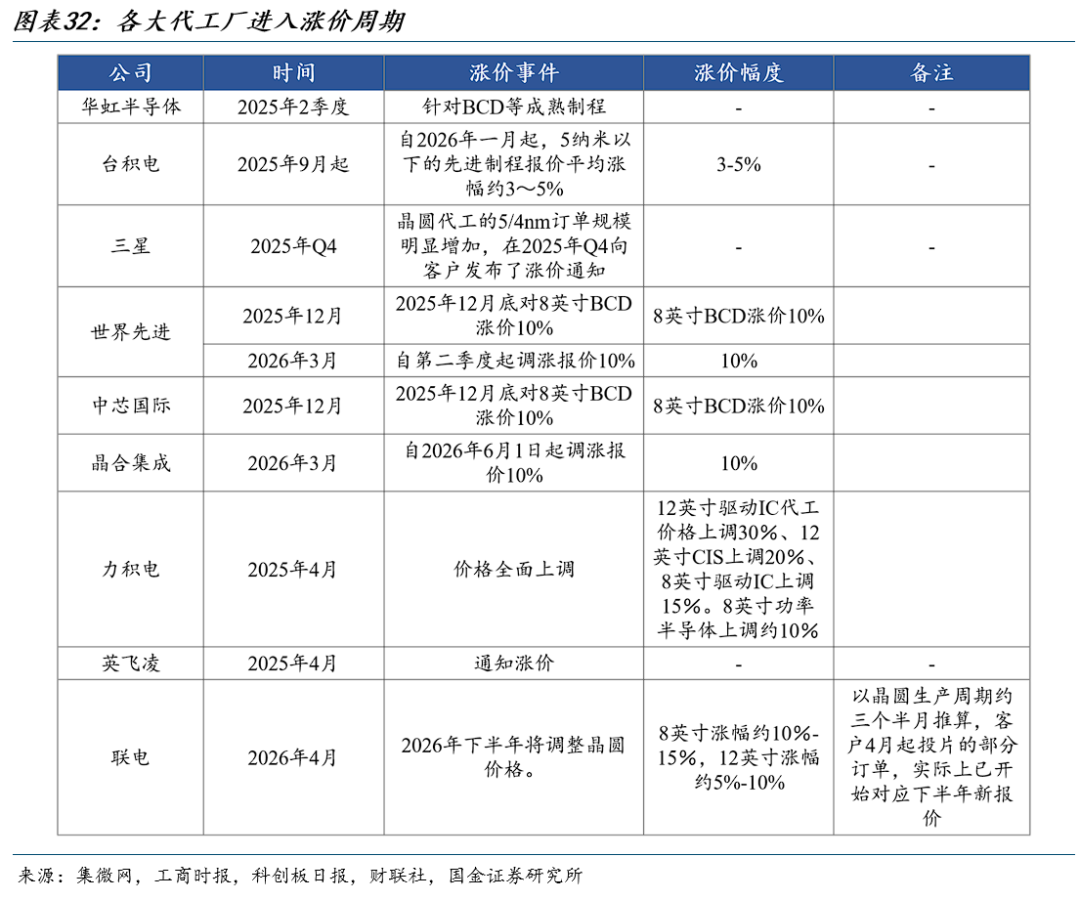

在这种供需错配下，中芯国际、华虹及世界先进等代工厂已掌握定价主动权，相继对8英寸BCD等特色工艺发出涨价通知，提价幅度普遍达到10%左右。由于涨价部分不需要匹配任何额外的变动成本，这10%的ASP抬升将作为正向利润弹性，对冲因新产线转固带来的折旧增量。

3、毛利修复与无折旧包袱的资产注入：利润表改善

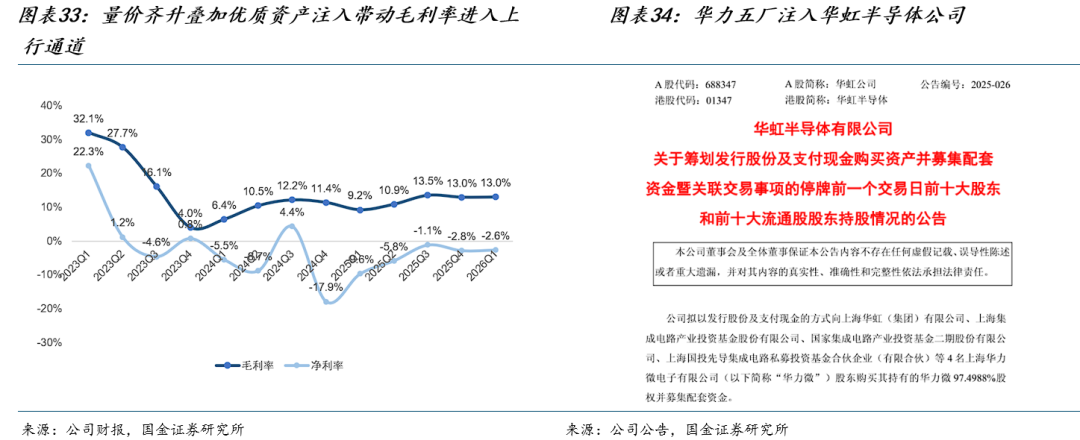

公司2023年第四季度14.36%的毛利率已确认为本轮周期的“冰点”。结合公司最新的财报数据与管理层给出的前瞻性指引，管理层对全年涨价持乐观态度，预计2026全年平均售价上涨10%–15%，未来几个季度的毛利率中枢预计将伴随ASP的抬升而按季度持续上移。

同时，华力五厂于2015年建成投片，站在当前的节点，其核心机器设备的折旧已基本计提完毕。这意味着该12英寸工厂拥有优于华虹现有新建12英寸产线的成本结构与获利能力。优质资产的注入，为华虹装入了一个高现金流、零折旧包袱的利润引擎，有望在不增加当前财务折旧压力的前提下，增厚公司的利润。

3.2 成熟制程是否产能过剩？——结构性分化，而非全面过剩

市场对成熟制程的担忧，主要源于2022-2023年全球半导体下行周期中，中国大陆晶圆厂扩产引发的产能过剩可能性焦虑。通过穿透产业链供需格局，我们发现当前的成熟制程正在经历结构性分化，供需拐点已然确立，而华虹正是这一产业趋势演进的核心受益者。

1、供给端：头部大厂战略性退出，成熟产能步入收缩通道

随着AI时代的全面爆发，全球晶圆代工格局正在发生变化。为了争夺AI算力芯片，台积电、三星等海外头部代工厂正进行资本开支倾斜：将90%以上的Capex投入3nm、5nm等先进制程，以及CoWoS等匹配高性能计算（HPC）的高阶先进封装领域。战略选择主动剥离低毛利、重资产的传统成熟制程业务。

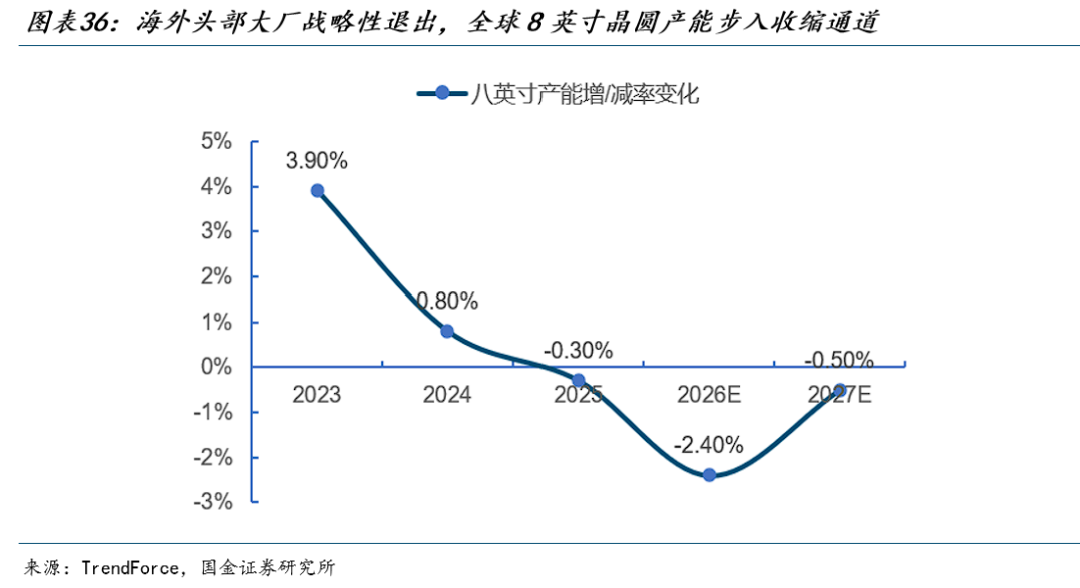

目前，供给侧的出清动作相对迅速：台积电已明确自2025年起逐步削减8英寸产能，甚至计划在2027年实现部分厂区的全面停产；三星于2025年下半年便启动了8英寸产线的系统性收缩。根据TrendForce集邦咨询26年1月数据，受此影响，2025年全球八英寸产能将同比减少约0.3%，迈入负增长阶段。尽管SMIC、Vanguard有局部扩产动作，但无法完全弥补巨头退出的真空，根据TrendForce集邦咨询26年1月数据，全球产能收缩幅度预计将进一步扩大至2.4%。

这一轮海外大厂的战略性退局，意味着全球成熟制程的定价权正逐步向中国大陆代工厂转移。华虹2025年全年产能利用率高达106.1%，在一定程度上正是其承接这一轮结构性供需红利的反应。

2、需求端：AI算力外溢，催生成熟节点增量

AI产业不仅吸纳了先进制程，也是成熟制程需求增长的引擎。以AI服务器为例，其庞大算力功耗对高阶PMIC（电源管理芯片）的需求快速提升，单台服务器的硅含量攀升。同时，边缘计算、AI终端设备的普及，叠加新能源汽车（智能座舱与三电系统）、工业控制以及企稳复苏的消费电子，提升了成熟制程的需求天花板，相关订单量普遍呈现快速增长态势。群智咨询数据显示，自2026年一季度起，全球主流成熟制程代工厂的平均产能将持续处于“紧平衡”甚至短缺状态，此轮供需反转的红利期预计将贯穿至2027年下半年。

3、核心壁垒：特色工艺≠通用制程，具备客户认证护城河

华虹的底色并非拼制程节点的通用代工，而是深耕功率器件、eNVM、BCD等领域的特色工艺代工龙头。以公司独步全球的功率器件（连续多年产能全球第一）为例，此类产品对物理材料特性、定制化槽栅结构的要求极高。更关键的是，车规级/工控级芯片的导入需要漫长且严格的客户认证周期。这种较高的沉没成本和转换成本，构筑了华虹难以被新入局者“简单扩产”所颠覆的深厚壁垒。

4、财务映射：ASP触底反转，12寸产能释放打开长期溢价空间

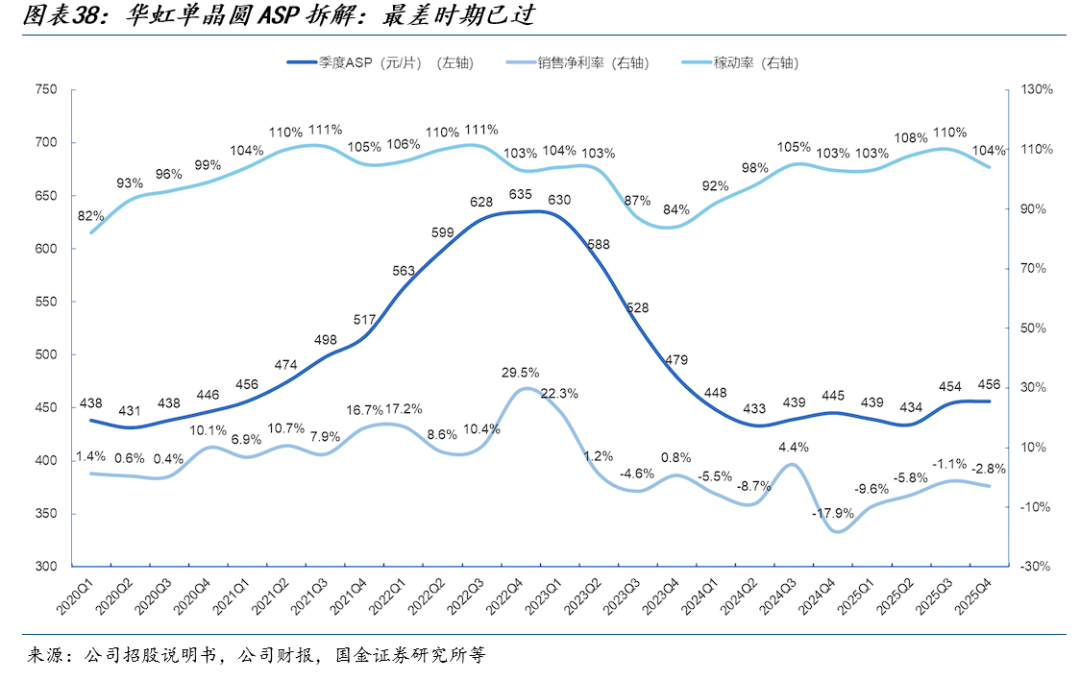

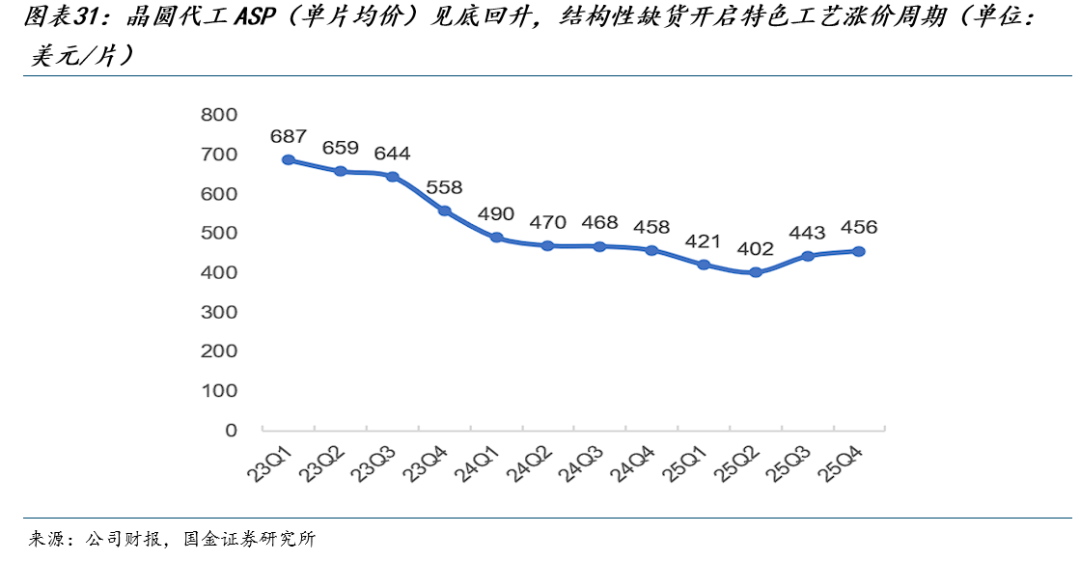

华虹的整体晶圆ASP（单片均价）在经历行业寒冬，从2023Q1的高点（约605美元/片）下探至2024Q2的绝对底部（约405美元/片）后，现已展现出企稳反弹势能，于2025Q4成功回升至约438美元/片。展望未来，虽然8英寸提价空间相对温和，但随着公司12英寸新产能的加速爬坡与产品组合的持续高端化，高附加值产品的放量将赋予公司12英寸产线更为可观的提价弹性，驱动整体量价齐升。

3.3 AI浪潮能给华虹带来多少增量？——AI浪潮的“非共识”红利，不做AI芯片，但做AI的电源

过去两年中，市场普遍认为AI大模型的浪潮仅仅利好掌握3nm/5nm先进制程及CoWoS先进封装技术的代工寡头。然而，产业链的演变证明，AI同样是增加成熟制程结构性需求的催化剂。华虹虽不直接代工高阶AI算力芯片，但却守着AI硬件系统中不可或缺的能源供给与端侧控制环节。

1、算力尽头是电力，PMIC（电源管理IC）是AI服务器刚需

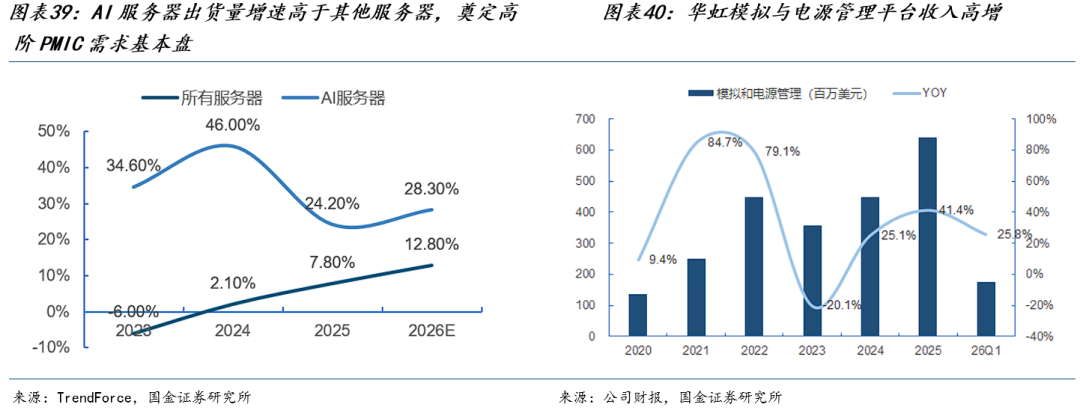

随着GPU性能的几何级数跃升，AI服务器的系统热设计功耗正在快速提升。单台AI服务器GPU的功耗已从2023年的700W快速提升至2025年的1400W，下一代核心架构有望突破2000W。在这种高算力、高热量运行环境下，系统对供电的动态响应、转换效率及相数控制提出了严格要求，催生了对高阶智能化PMIC的需求。

根据TrendForce数据，由于AI服务器PMIC享有极高的毛利溢价与交付优先级，国际头部大厂（如三星等）正纷纷将其有限的8英寸及部分12英寸BCD工艺产能向AI领域倾斜。导致了原本供需平衡的通用型服务器、PC及部分工控使用的PMIC与基板管理控制器（BMC）产能出现真空。目前，通用PMIC的交货周期已从常态的21-26周被异常拉长至35-40周以上。

在这种供需失衡下，海量的优质成熟制程订单开始向具备强交付弹性和工艺底蕴的代工厂外溢。华虹凭借在全球范围内极具竞争力的BCD（Bipolar-CMOS-DMOS）工艺护城河及灵活调配的柔性产能，承接了外溢红利。反映在财务端，其模拟与电源管理平台收入在2024年实现25%同比增长，并在2025年持续42%的增长动能。

2、云端向端侧延伸，MCU受益于边缘AI 消费复苏

AI服务器是算力大脑，自动驾驶、具身智能、AI PC及AI智能终端等边缘设备是AI的神经末梢。随着大模型逐步从云端向端侧下沉，边缘设备对传感器数据的实时处理能力、底层硬件的协同控制要求提升，拉动了以MCU（微控制器）为核心的端侧控制芯片需求的扩容。华虹作为全球领先的eNVM代工厂，其MCU代工平台深度绑定国内头部设计厂商，受益于这一趋势。

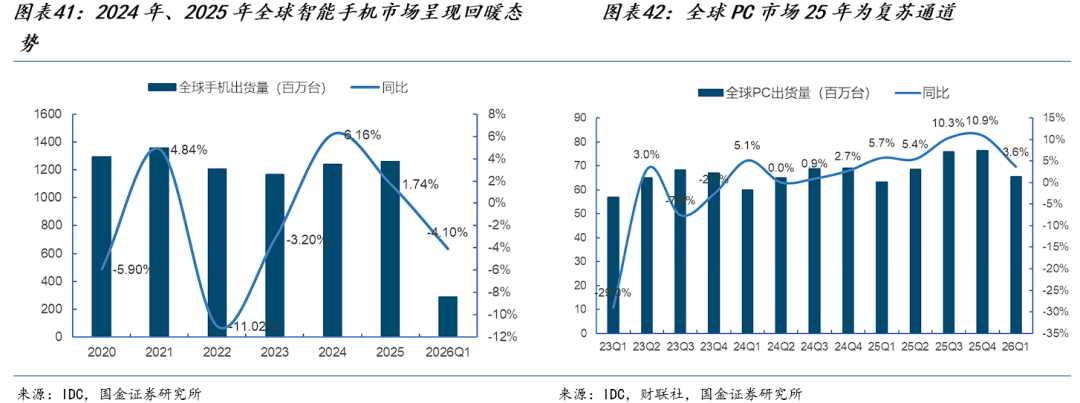

此外，自2024年下半年以来，在国家及地方层面以旧换新等内需刺激政策下，智能手机、PC、家电等终端消费市场稳步回暖。消费电子复苏 边缘AI渗透率提升，带动了对MCU、图像传感器（CIS）及各类射频芯片的补库周期。

3.4 地缘政治是风险还是机遇？——供应链重塑下的China for China

市场往往将地缘博弈单纯视为产业风险。但对于深耕成熟制程与特色工艺的华虹而言，地缘博弈在一定程度上也是加速其产能护城河拓宽的机遇。

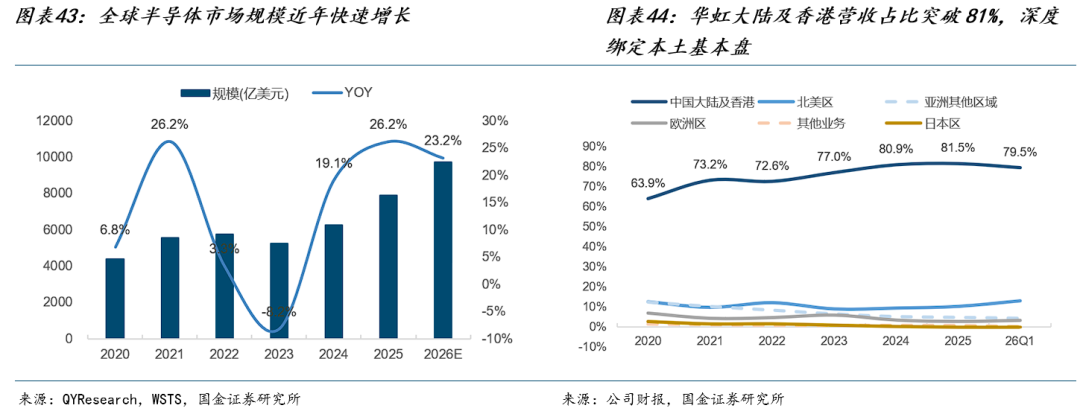

根据WSTS（世界半导体贸易统计协会）数据，2025年全球半导体市场规模达7917亿美元（同比高增26.16%）；其中，中国市场规模约达2800亿美元，占比超过35%，稳居全球最大单一消费市场。依托这一基本盘，地缘因素并没有摧毁本土代工需求，反而加速了全球产能格局的再平衡，为华虹带来市场真空。

1、需求端防御：本土客户转单加速，构建基本盘韧性

在中美科技脱钩及供应链安全诉求驱动下，大陆芯片设计企业（Fabless）正加速将代工订单从台积电、联电等海外及台湾地区厂商，转移至本土代工厂。2025年华虹来自大陆及香港的收入占比已攀升至81.5%，深度绑定本土基本盘；而来自北美地区的营收敞口已收缩至仅10.2%。华虹的业绩抗压能力和供应链韧性已得到夯实。

2、需求端增量：欧洲IDM巨头China for China战略，催生海外转单红利

面对中国在全球新能源汽车、工控领域快速产业迭代，英飞凌、意法半导体（ST）等欧洲IDM巨头为了规避地缘风险并贴近终端客户，正将部分产能剥离并委托给中国本土代工厂。

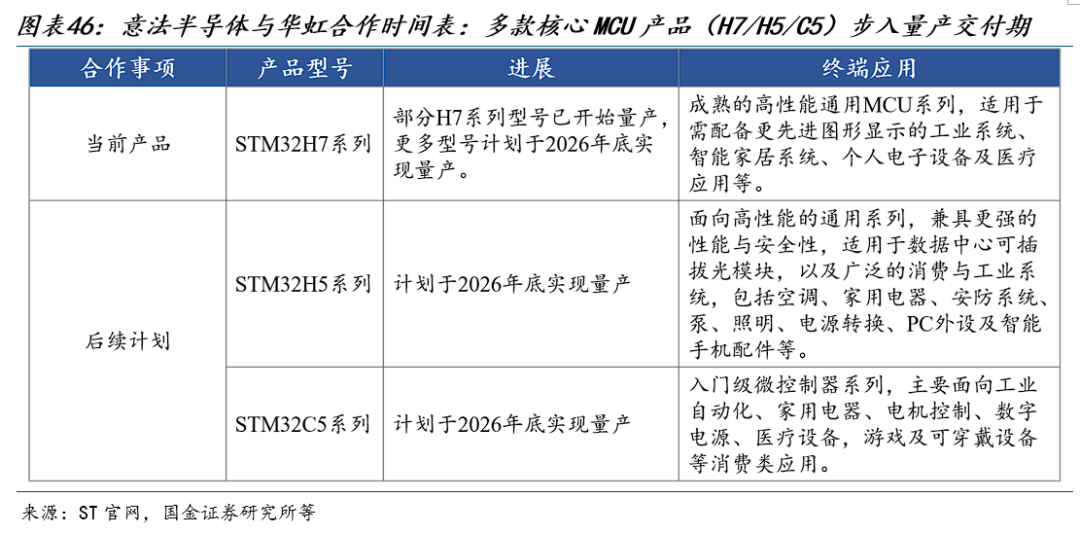

在2024年11月的巴黎投资者日上，ST首席执行官Jean-Marc Chery明确重申：“在其他任何地方生产芯片，都意味着错过中国快速的电动汽车开发周期”，并高调宣布了与华虹的战略合作。至2026年3月，ST官方正式宣布其在中国本地制造的STM32通用微控制器现已开启交付。这种深度的产能捆绑，不仅为华虹带来了稳定且高毛利的长单，更标志着其代工质量已全面跨越国际一线IDM车规/工控级严苛的认证门槛。

3、供给端脱敏：设备国产化率跃升，成熟制程对制裁敏感度相对较弱

4月29日，美国商务部向应用材料、泛林集团、科磊等美系设备商发函暂停对华虹供应。核心战略意图是遏制中国先进制程（如7nm/5nm以下）演进。实际上，华虹长期坚守的特色工艺与成熟制程对高端前道设备依赖度较低。

同时，本土半导体设备产业链的成熟度正在持续提升。根据2026年1月半导体行业协会数据，国内半导体设备国产替代率已从2025年的25%提升至35%。在刻蚀、薄膜沉积、清洗等成熟制程核心工序上，国产设备已具备一定的拉通能力。

4.1 营收复苏，利润端蓄势迎击

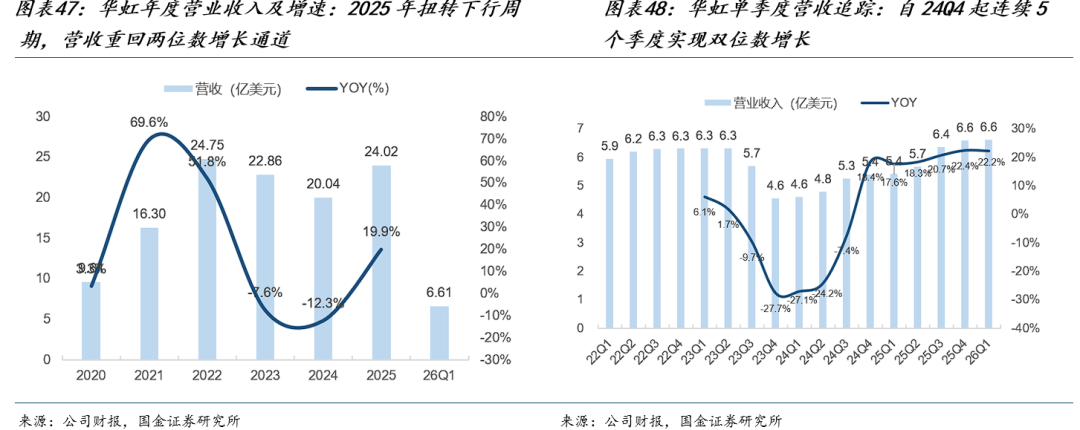

营收端：在经历了两年的半导体行业下行周期后，华虹凭借特色工艺的深厚壁垒与逆周期扩产的战略定力，迎来业绩复苏。2025年全年，公司实现营业收入24.6亿美元，同比增长20.18%，扭转了连续两年的下滑。从季度数据来看，公司的基本面拐点确立于2024年第四季度，此后已连续5个季度保持两位数增长。2026年Q1，公司收入延续同比增长，复苏趋势进一步得到验证。

营收端：在经历了两年的半导体行业下行周期后，华虹凭借特色工艺的深厚壁垒与逆周期扩产的战略定力，迎来业绩复苏。2025年全年，公司实现营业收入24.6亿美元，同比增长20.18%，扭转了连续两年的下滑。从季度数据来看，公司的基本面拐点确立于2024年第四季度，此后已连续5个季度保持两位数增长。2026年Q1，公司收入延续同比增长，复苏趋势进一步得到验证。

营收结构端，结构性优化驱动增长：

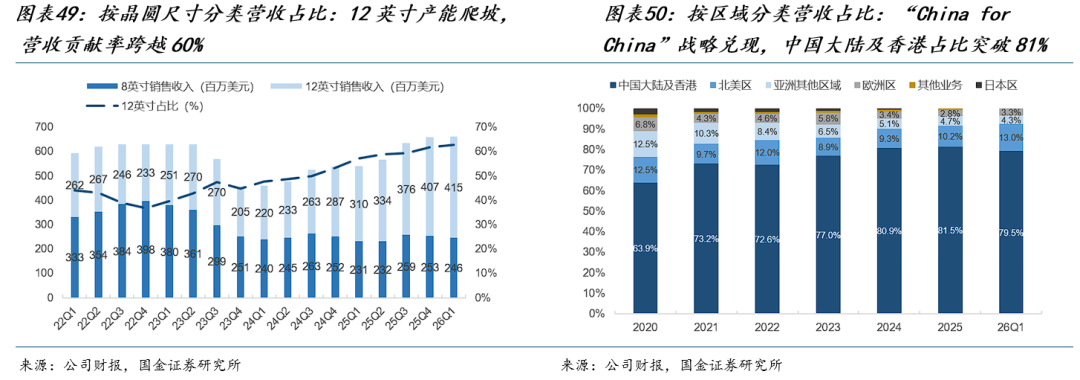

尺寸端：12英寸产能跨越式放量，主导地位确立。公司处于从8英寸向12英寸升级红利期。2025年Q4单季，12英寸晶圆销售收入达4.07亿美元，同比增长41.86%，在总营收中的占比突破60%（8英寸占比则降至接近40%）。12寸产能的爬坡，为公司承接更高附加值订单提供了空间。2026年Q1，12英寸产能保持爬坡，并继续支撑收入增长。

区域端：受益本土化替代，大中华区占比新高。财务数据印证“China for China”红利。2025年，公司在中国大陆及香港地区的收入达20.05亿美元，同比增长23.78%，总营收占比升至81.49%。在稳固本土基本盘同时，北美及亚洲其他区域的收入亦有回暖，态势健康。2026年Q1，大中华区需求仍为公司经营提供主要支撑。

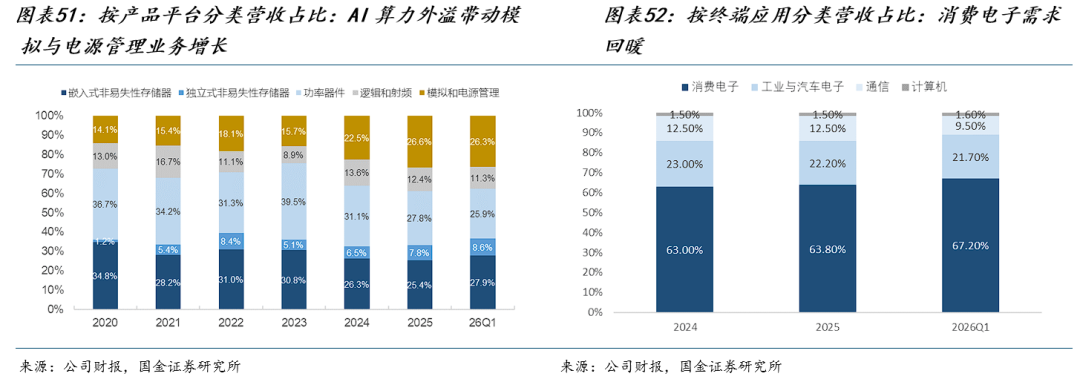

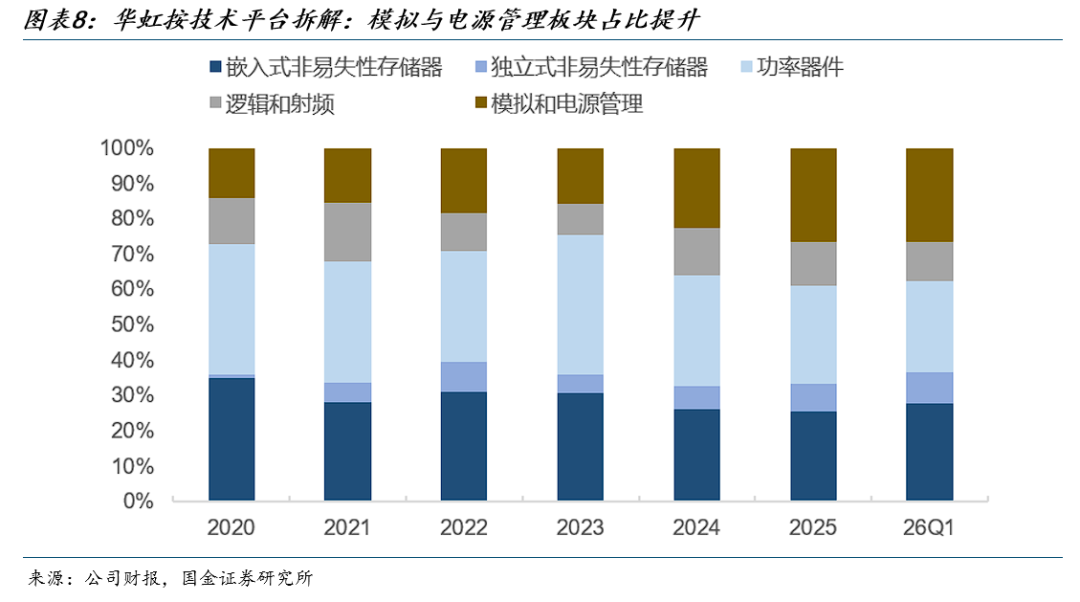

产品端：AI赋能，模拟与电源管理增长凸显。公司的三大业绩支柱——功率器件、嵌入式非易失性存储器、模拟与电源管理，在2025年分别实现营收6.67亿、6.11亿、6.39亿美元（同比分别 7.0%、 16.2%、 41.1%）。模拟与电源管理业务以超41%的增速领跑，反映了AI算力提升拉动高阶PMIC需求外溢的产业逻辑在报表端落地。2026年Q1，模拟与电源管理等平台延续较快增长。

下游应用：消费电子构筑稳固底盘。伴随终端设备温和复苏，消费电子板块2025年贡献营收15.33亿美元（同比 21.5%），占比达63.8%，发挥了压舱石的作用。同时，工业与汽车板块占比稳定在22.2%，随着华虹车规级产品认证的持续推进，该板块有望成为下一阶段增量。2026年Q1，消费电子需求复苏继续为出货提供底盘。

利润端：

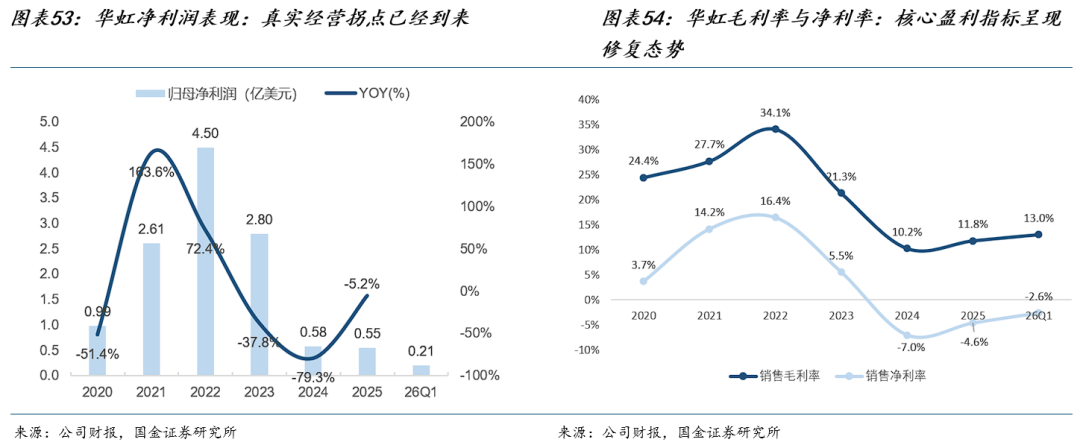

2025年公司表观净利润为5500万美元，同比降5.2%。在营收大增的背景下，净利润的阶段性承压并非由于经营恶化，而是因为2025年公司减值准备大幅增加。2026年Q1，公司经营性利润修复趋势延续，减值影响仍需关注。

公司的核心盈利能力已经触底反弹：2025年公司毛利率11.78%，同比提升1.54pct，净利率实现2.4pct的修复。这表明，沉重的折旧包袱正在被逐渐扩大的营收规模稀释。

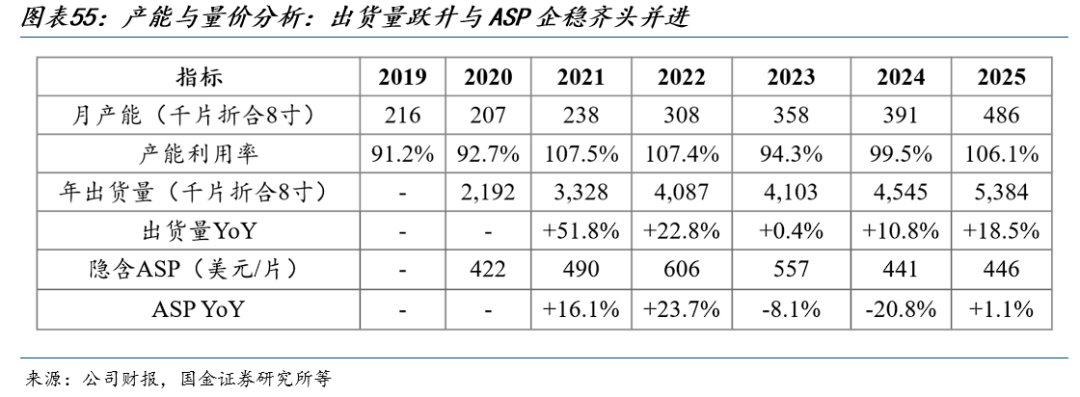

出货量与产能：2025年，公司晶圆出货量达到538.4万片（折合8英寸），同比增加18.5%；同期隐含的平均销售单价（ASP）达到446美元/片，同比微增1.1%，呈现出量增价稳/微升态势。2026年Q1，出货量保持增长，ASP整体维持稳定。

4.2 成本管控与高研发强度，拓宽特色工艺护城河

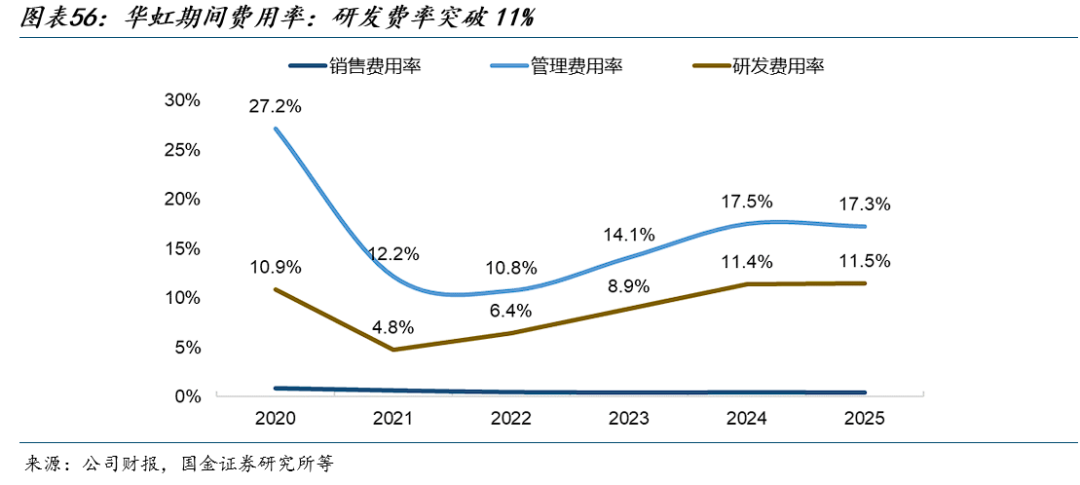

费用端：三费费率持续优化。在重资产与高资本开支周期下，公司成本管控能力有较强体现。2025年，公司期间三费合计为20.6%，同比压降2.3个百分点。

拆解来看，销售与管理费用率常年维持在较低水平；财务费用率的显著收敛。这种较低的日常运营成本，为公司将更多资源倾斜于底层技术研发腾挪出财务空间。

研发端：加码核心平台，前瞻卡位车电与边缘AI增量。2025年，公司研发费用达到2.8亿美元，同比增长24.08%，研发费用率提升至11.50%。2026年Q1，研发投入继续聚焦车规、高压功率和边缘AI平台。

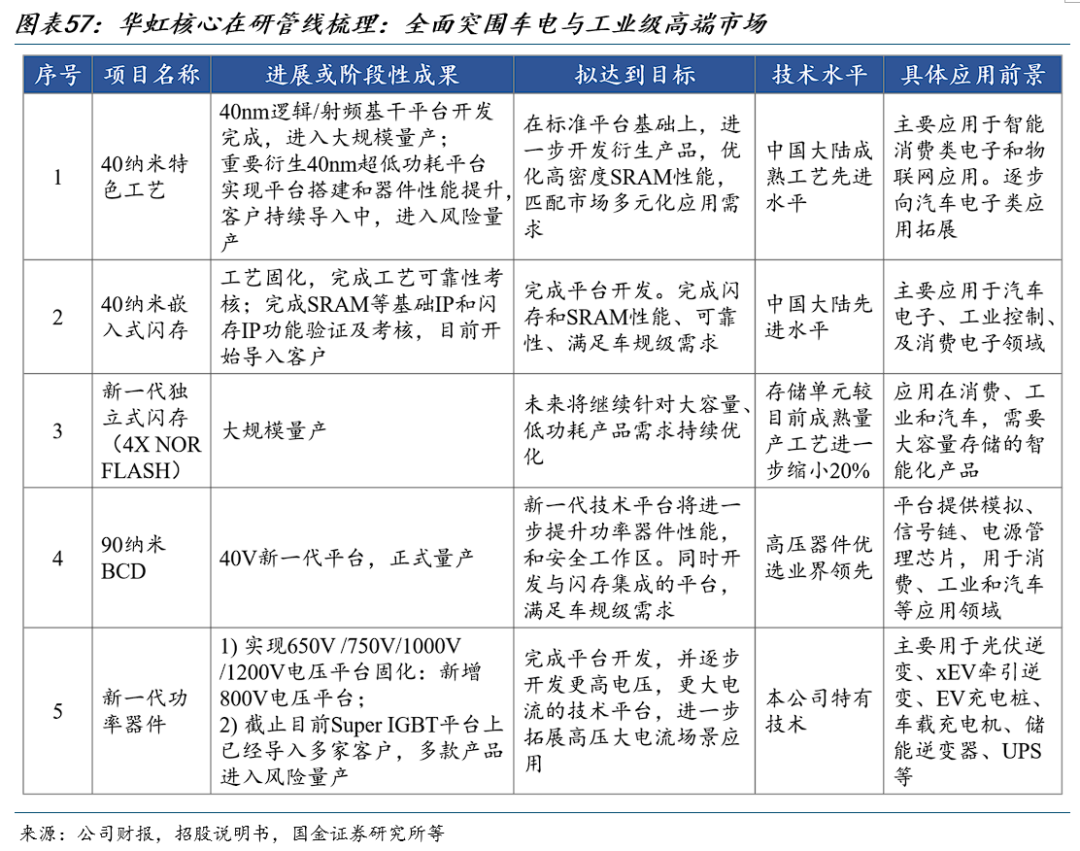

分析公司在研项目管线，可以看出公司向高附加值汽车电子（车规级）、高压功率以及智能化节点挺进。

车规级产品： 在40nm嵌入式闪存、90nm BCD以及新一代功率器件平台上，公司均将满足车规级需求作为目标。特别是新一代功率器件不仅固化了1200V高压平台，还前瞻性新增了适配新能源汽车高压快充的800V电压平台，Super IGBT已进入风险量产。这意味着公司有望在附加值极高的光伏逆变器与EV牵引逆变器市场拿到更大份额。2026年Q1，车规级与高压功率平台持续推进客户认证及量产导入。

边缘侧与IoT的底层算力支撑： 针对AI边缘计算与智能消费电子的需求，公司的40nm特色工艺及新一代4X NOR FLASH已步入大规模量产或风险量产阶段。公司正不断优化高密度SRAM与大容量低功耗产品性能，匹配当前智能终端对算力与功耗的双重要求。2026年Q1，40nm特色工艺和NOR Flash等平台继续受益于边缘AI及IoT需求。

在AI算力需求持续扩张驱动PMIC等特色工艺供需趋紧、半导体国产替代加速推进、以及公司12英寸产能密集释放（Fab9A满产在即、Fab9B启动建设、华力微资产注入有序推进）的宏观背景下，基于公司已披露的历史财务数据、产能扩张规划以及ASP提价趋势，我们作出如下假设：

1、核心产能及ASP

产能端：华虹未来三年的产能主线较为清晰：8英寸基本稳定、12英寸持续扩张，公司的增长核心由12英寸平台驱动。

8英寸产线：华虹一厂位于上海金桥，月产能6.5万片；华虹二厂同样位于金桥，月产能6.0万片；华虹三厂位于张江，月产能5.3万片。三座工厂合计提供17.8万片/月的产能。

12英寸产线：华虹七厂（无锡一期）：9.5万片/月的产能长期处于超负荷满载状态；华虹九厂/Fab 9A（无锡二期）：规划月产能8.3万片。2025年底形成2-4万片有效产出，2026年Q3满产；华虹九厂二期（Fab 9B）：26年3月启动土建，预计2026年Q4设备进场，2027年产能爬坡。月产能5.5万片12英寸。

ASP端：我们认为，公司2026-2028年综合ASP将延续上行趋势，核心逻辑是ASP低基数修复 8英寸晶圆供需边际收紧 产品结构升级的共同作用。从历史位置看，华虹ASP已在2025年上半年经历长周期下探并触及低位，2025Q3起开始确认修复；从行业供需看，2026年起全球8英寸供给收缩、成熟制程局部紧张、AI外围需求扩散，使成熟特色工艺定价环境较2024-2025年显著改善；从公司层面看，华虹需求最紧的BCD/PMIC、NOR Flash、MCU及部分模拟功率平台已出现实质性涨价，且12英寸占比提升、40/55nm等高价值平台放量。同时，管理层指引2026全年平均涨价10%–15%，BCD/PMIC、NOR Flash等热门平台或达20%–25%，部分平台约5%。由于提价滞后，ASP对业绩拉动在26H2更明显。

2、销售/管理/研发费用

我们预计，随着公司营收规模扩大及12英寸产能利用率提升，费用率有望在规模效应驱动下逐步优化，同时研发投入维持较高水平以支撑特色工艺技术迭代与新产品开发。

3、毛利率

我们预计，1、随着2025年以来成熟制程景气度逐步修复，公司产品ASP已触底回升，尤其是BCD/PMIC、NORFlash、MCU、模拟及功率器件等特色工艺需求较为紧张，部分高景气平台具备较强涨价弹性，ASP上行将直接改善单位晶圆盈利能力；2、公司12英寸产能进入集中释放期，Fab9A预计于2026年三季度实现满产运转、四季度实现满产能产出，随着产能利用率提升，折旧、人工、厂务等固定成本有望被更高收入规模摊薄，从而推动毛利率改善。同时，8英寸产线维持高稼动率，产品结构向功率半导体、嵌入式非易失性存储、模拟与电源管理等较高附加值方向优化，也将对毛利率形成支撑。

公司作为中国大陆特色工艺晶圆代工龙头，在功率器件、BCD/PMIC等领域具备世界级竞争力，平台具备稀缺性；

Fab9A产能释放与Fab9B启动建设有望驱动12英寸营收与ASP双升，华力微优质资产注入将进一步增厚盈利能力（备考归母净利润有望提升151%）；

AI算力扩张驱动PMIC供需趋紧，公司2026年ASP涨幅指引10%-15%，部分平台可能涨幅更大，盈利能力修复弹性显著。

半导体周期复苏不及预期：若全球宏观经济持续疲软或贸易摩擦升级，终端需求恢复可能慢于预期；

折旧压力超预期：Fab9B建设推进可能带来新一轮折旧压力，若产能利用率爬坡不及预期，盈利修复将延后；

成熟制程价格竞争加剧：国内晶圆代工产能集中释放，可能引发价格战，压制ASP回升空间；

地缘政治风险：美国可能进一步扩大对中国半导体行业的制裁范围，影响设备采购和海外客户合作；

华力五厂注入进度不确定性：收购涉及复杂的资产评估和监管审批，存在进度延迟的可能；

存储芯片周期波动：当前存储芯片价格高企抑制消费电子需求，若存储周期反转，可能对公司部分产品线产生负面影响
