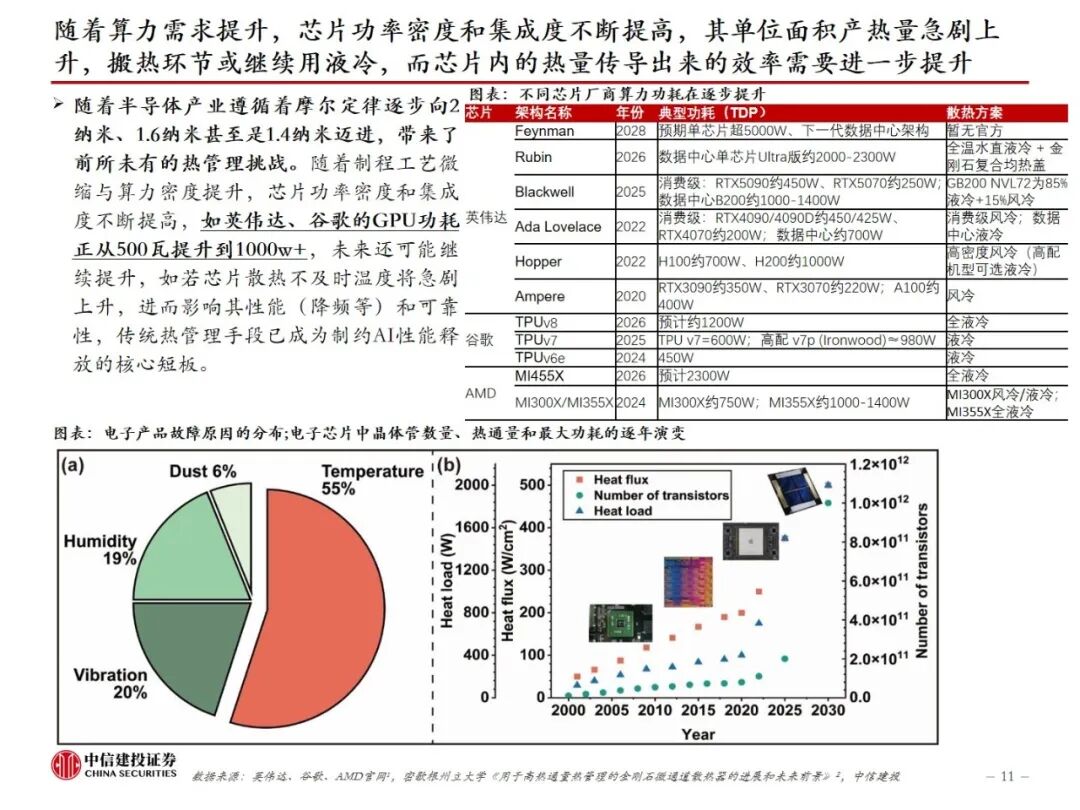

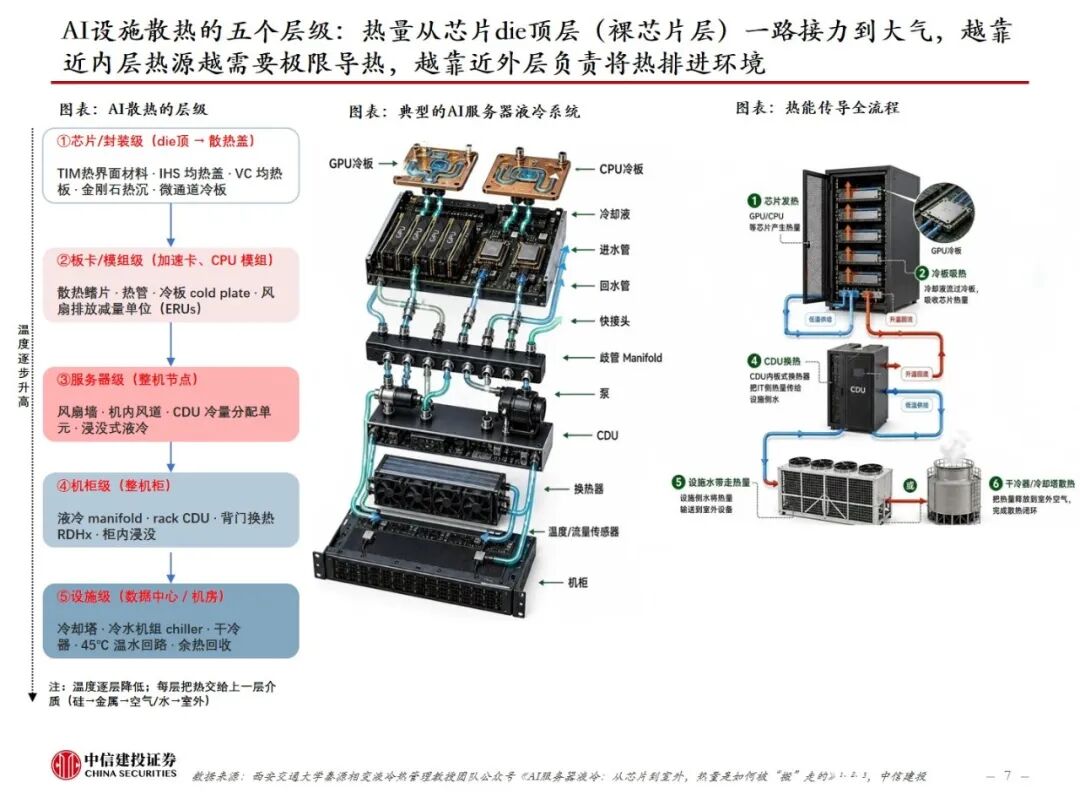

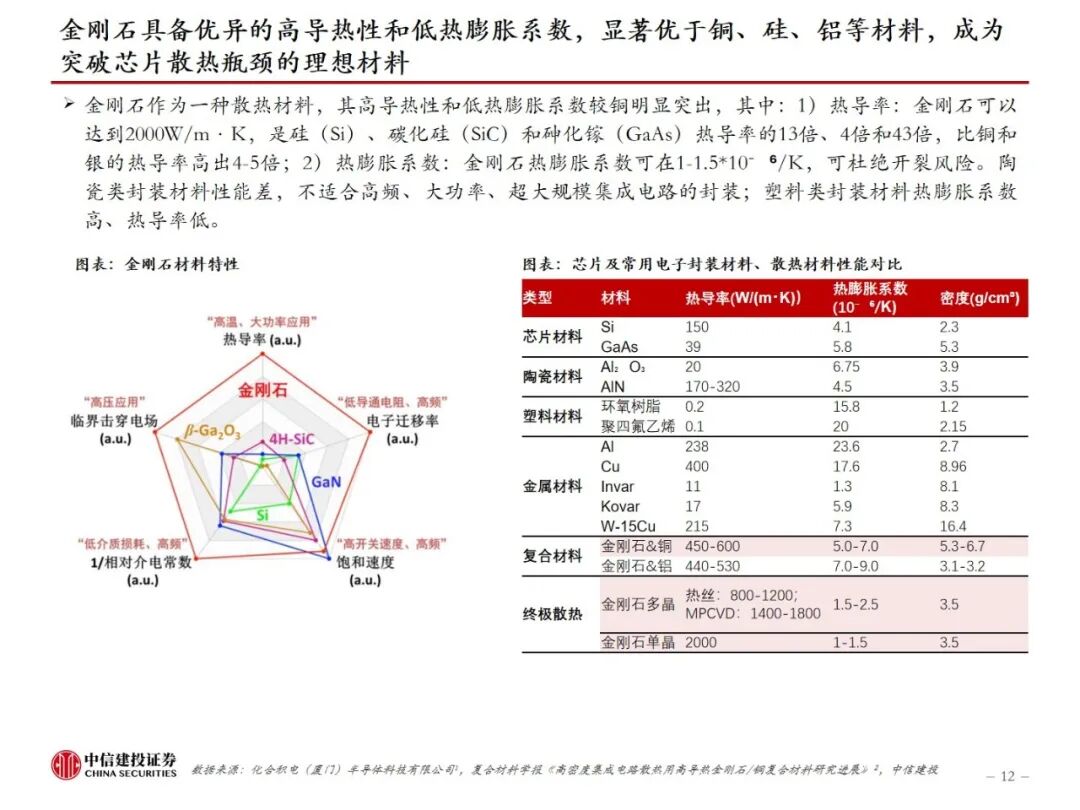

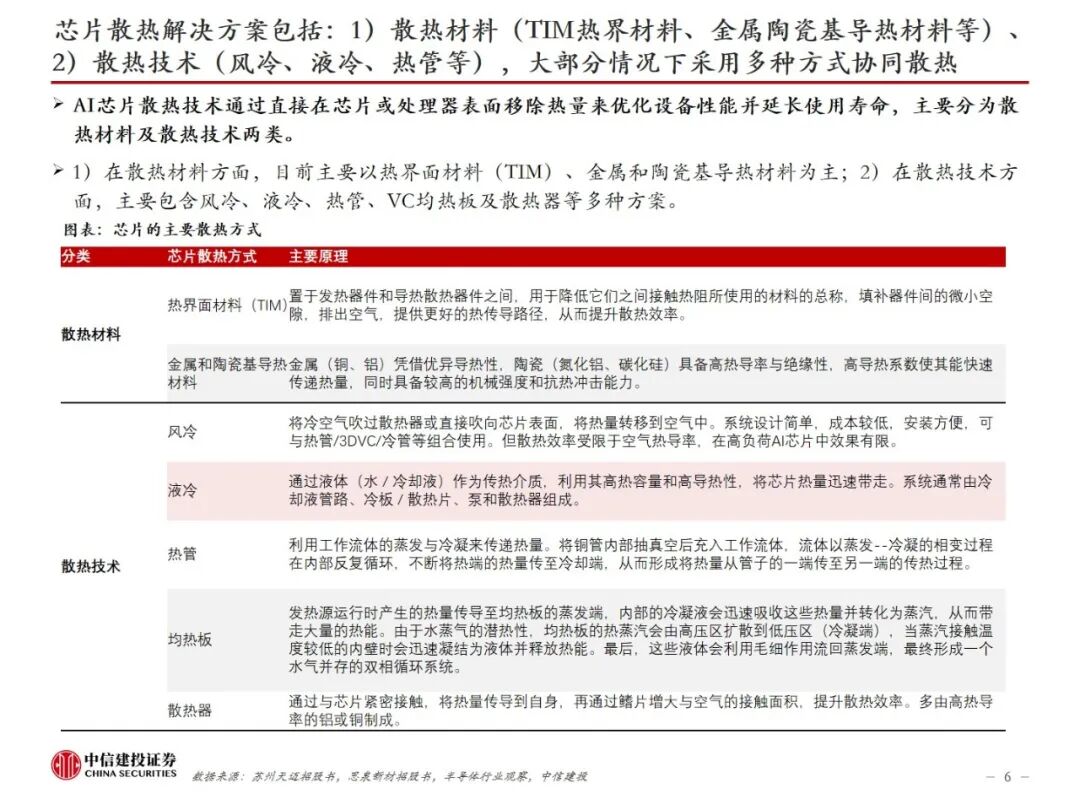

为什么说金刚石是终极散热材料？芯片热量的传输是从芯片die顶层一路接力到大气，通常通过散热材料（TIM/金属导热材料）和散热技术方案（风冷/热管/液冷等）叠加协同散热。随着算力需求提升，芯片功率密度和集成度不断提高，其单位面积产热量急剧上升，搬热环节或继续用液冷，而芯片内的热量传导出来的效率需要进一步提升。金刚石凭借远超铜、铝的导热能力（最高2000W/m·K）及低热膨胀系数，成为突破芯片散热瓶颈的理想材料。

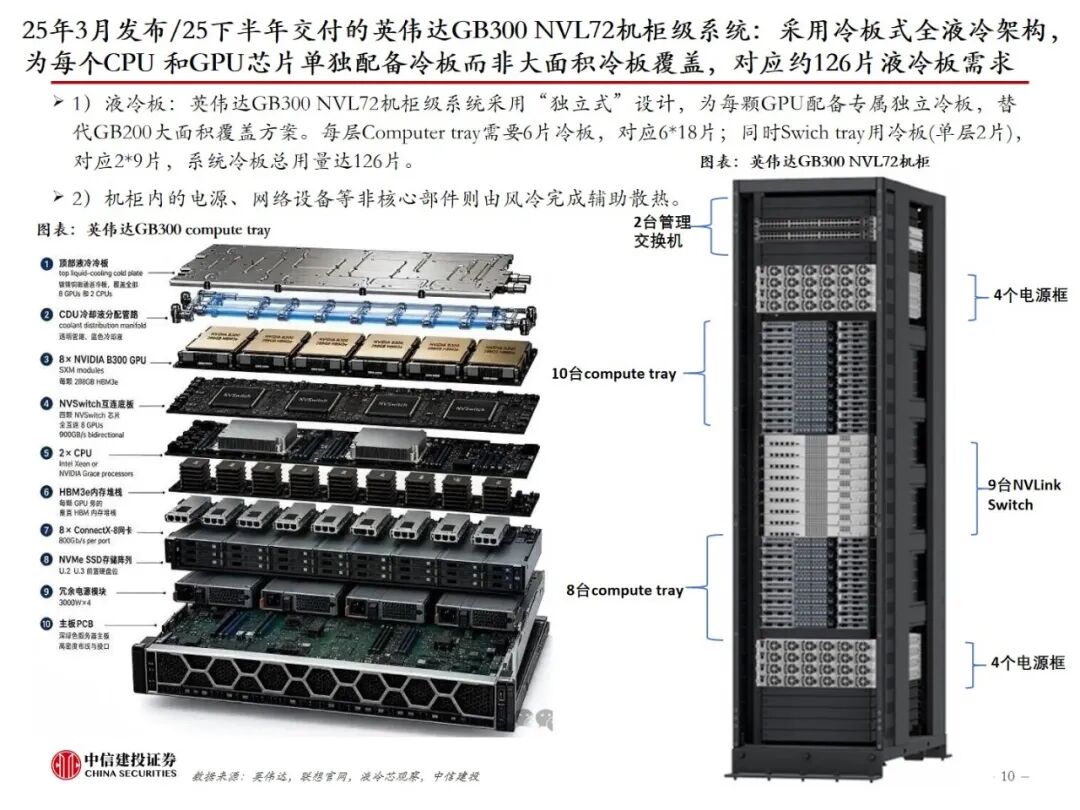

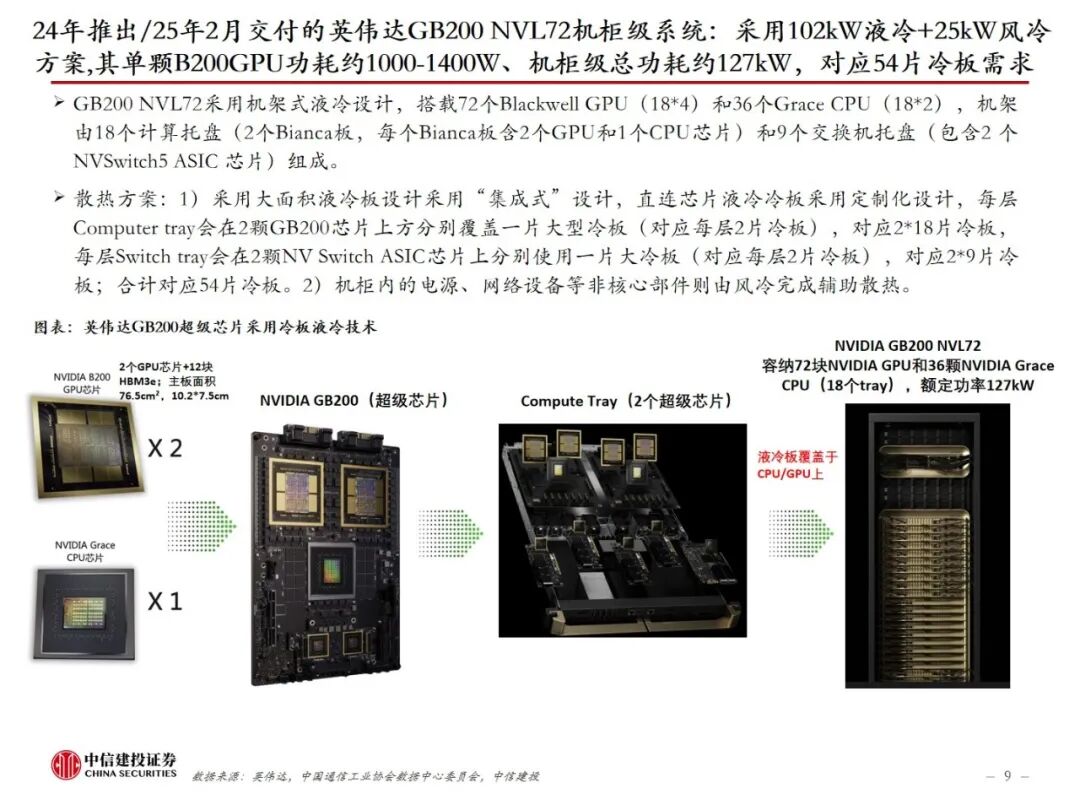

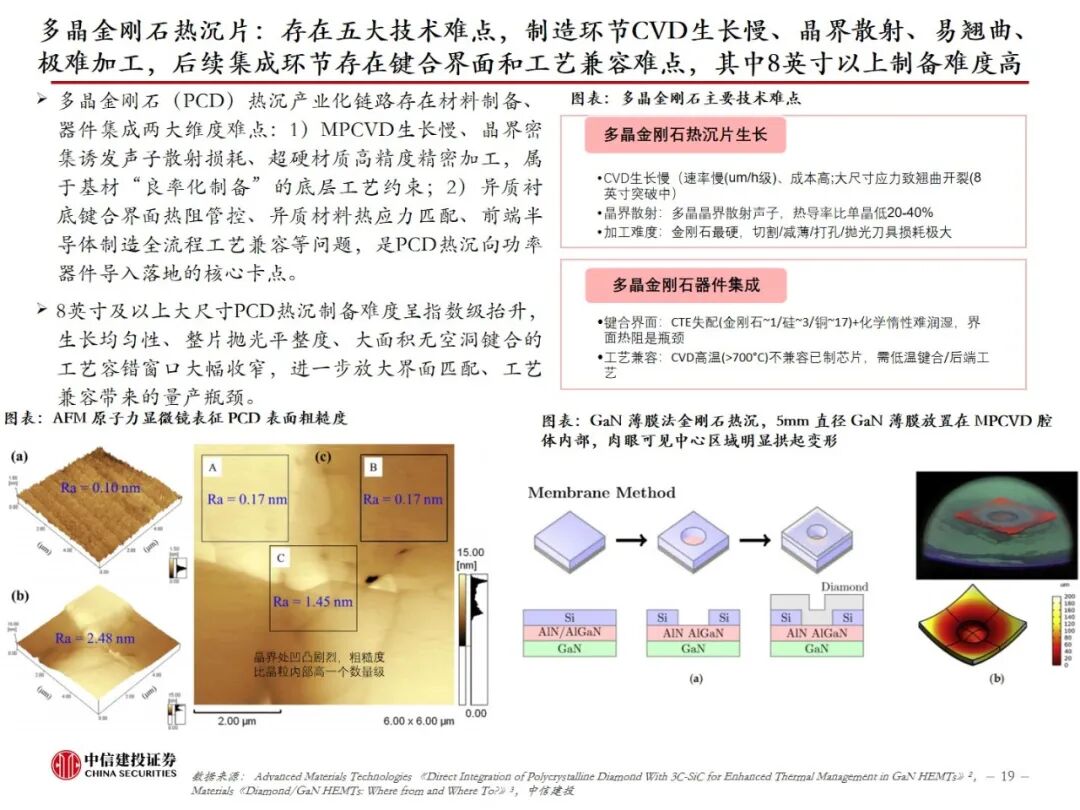

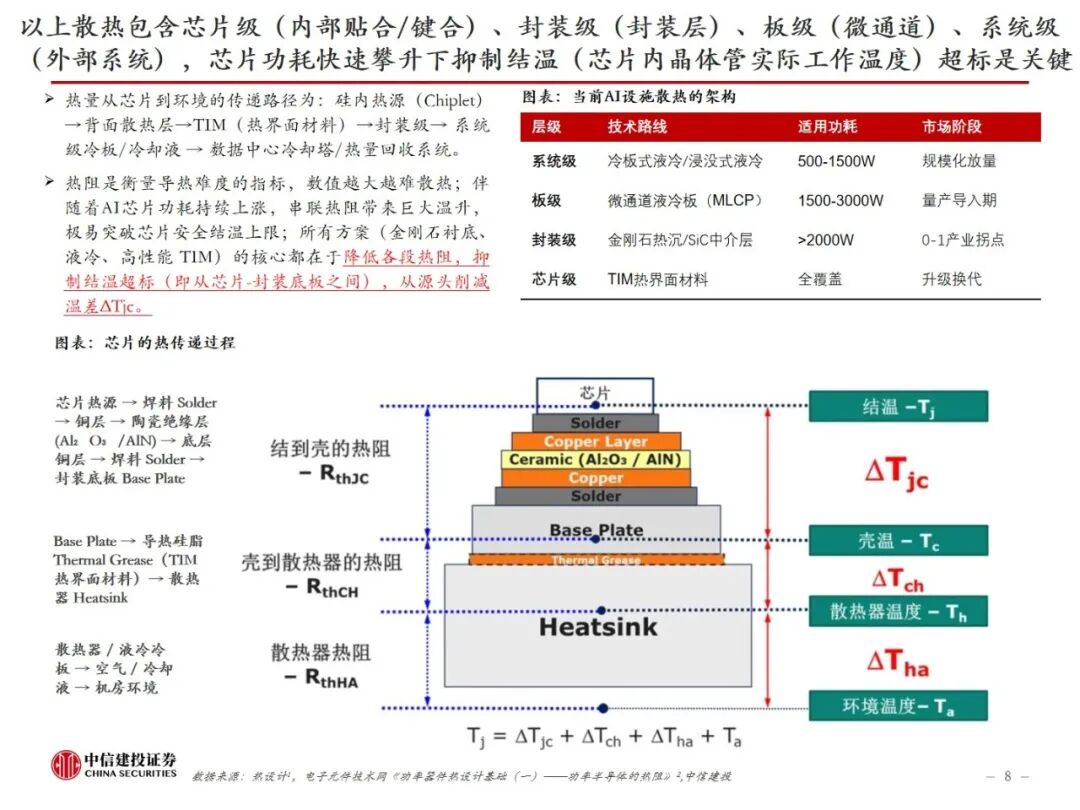

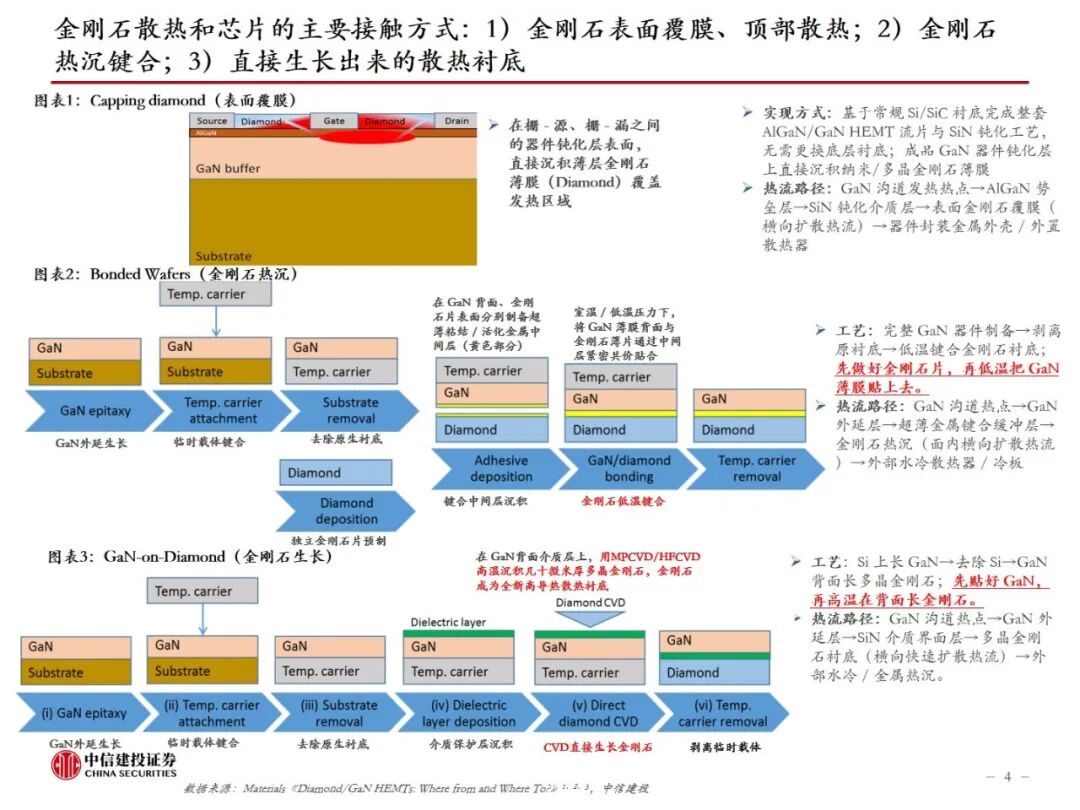

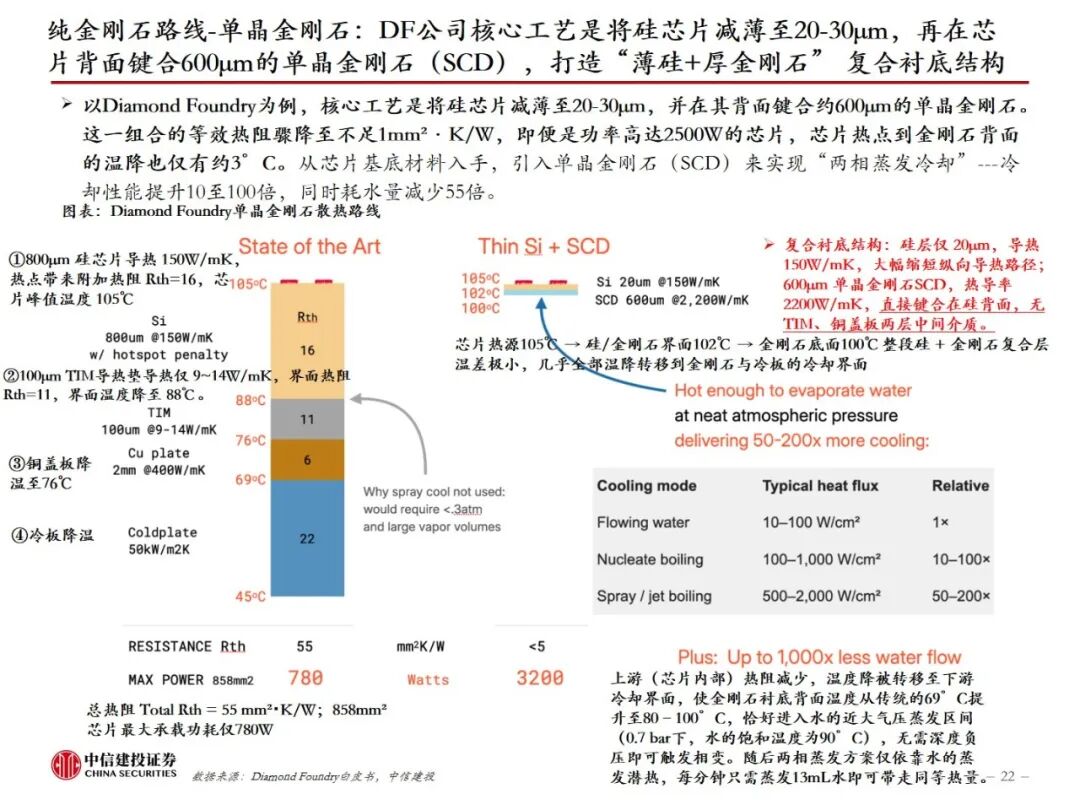

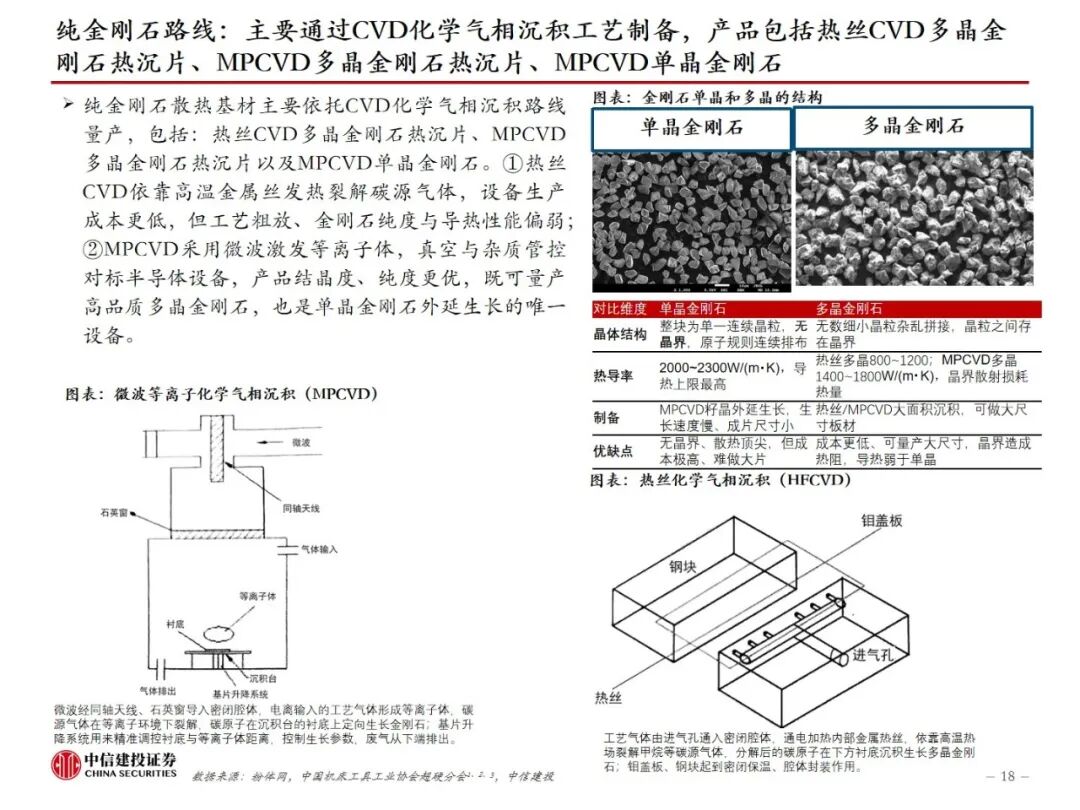

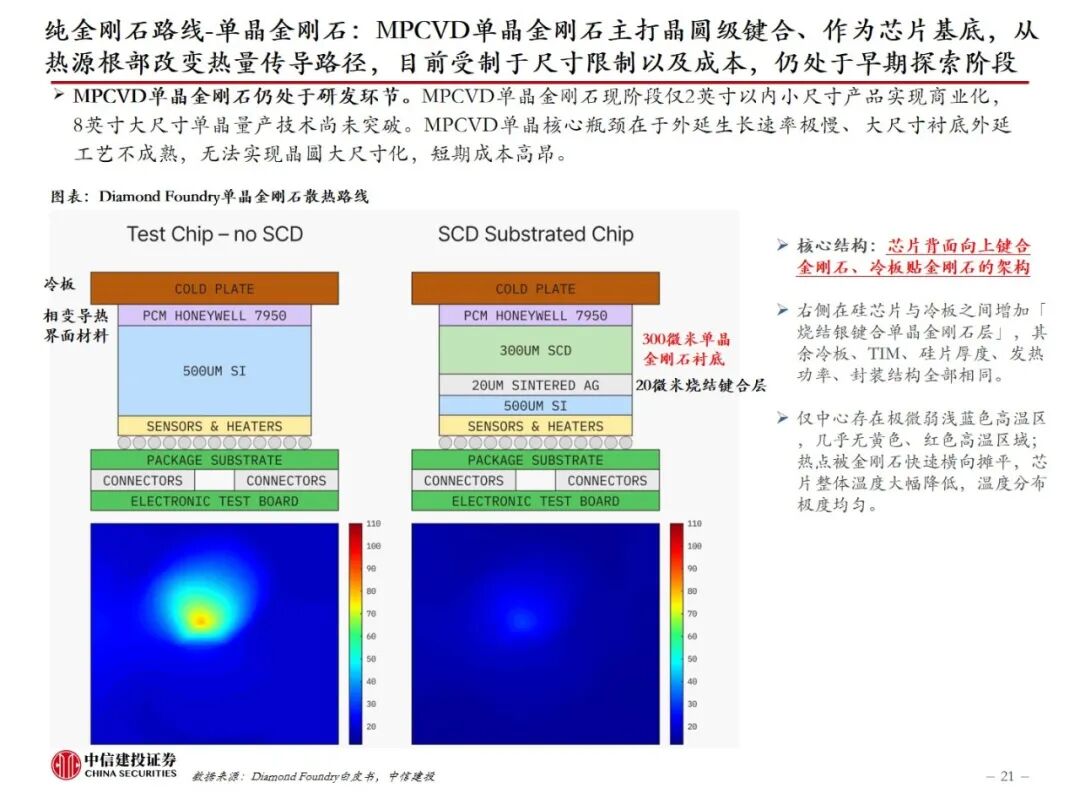

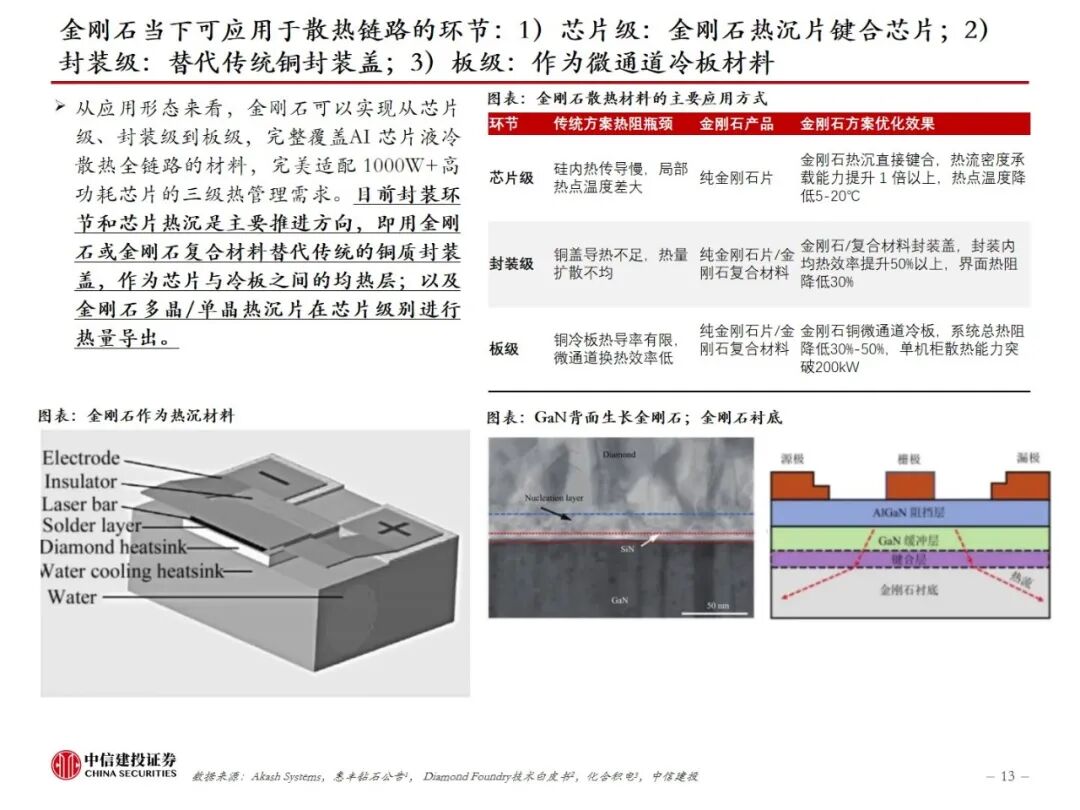

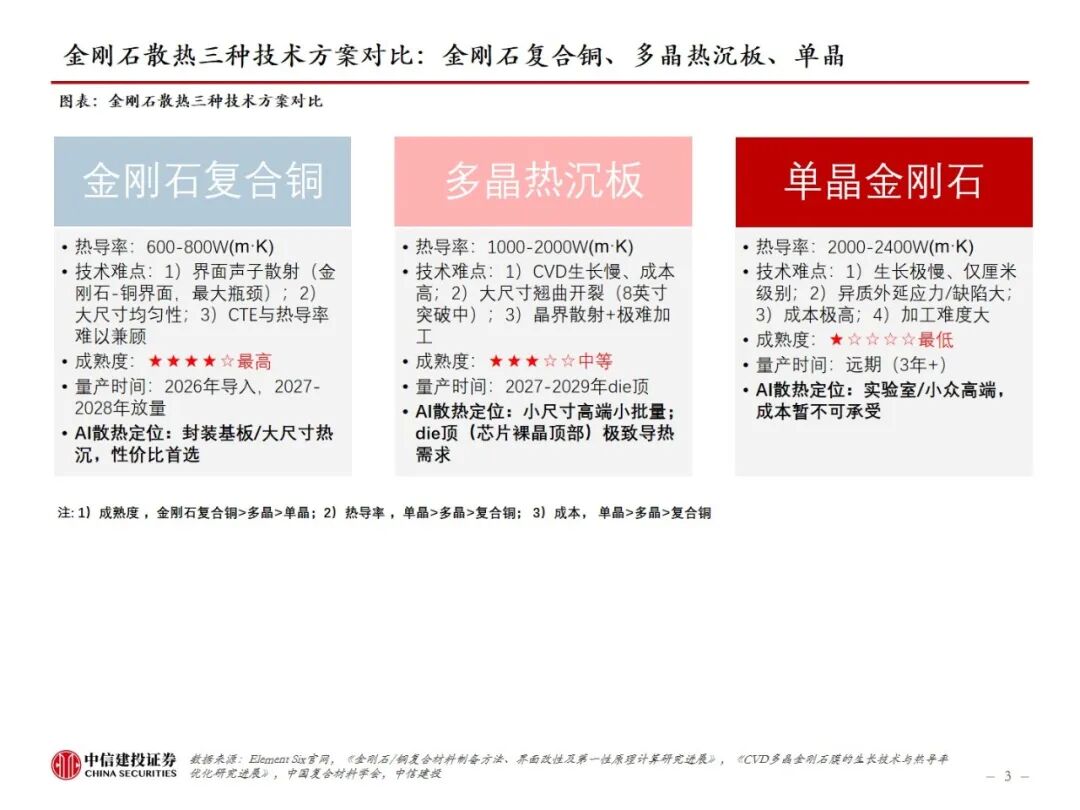

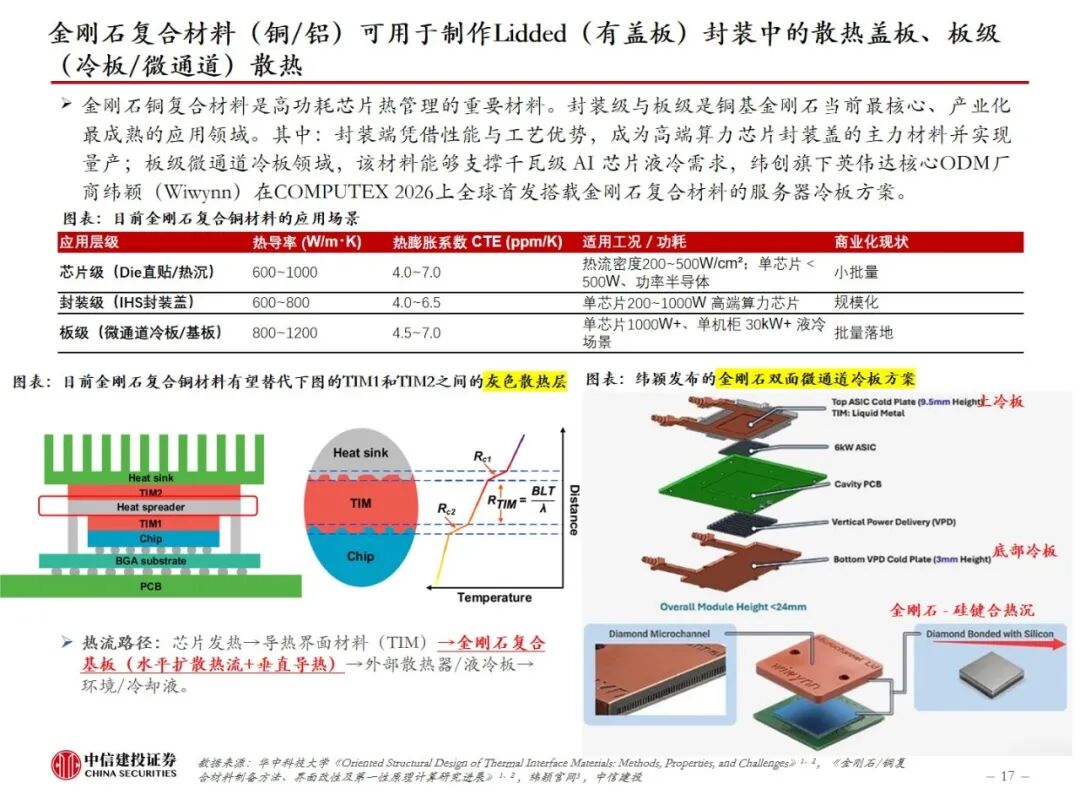

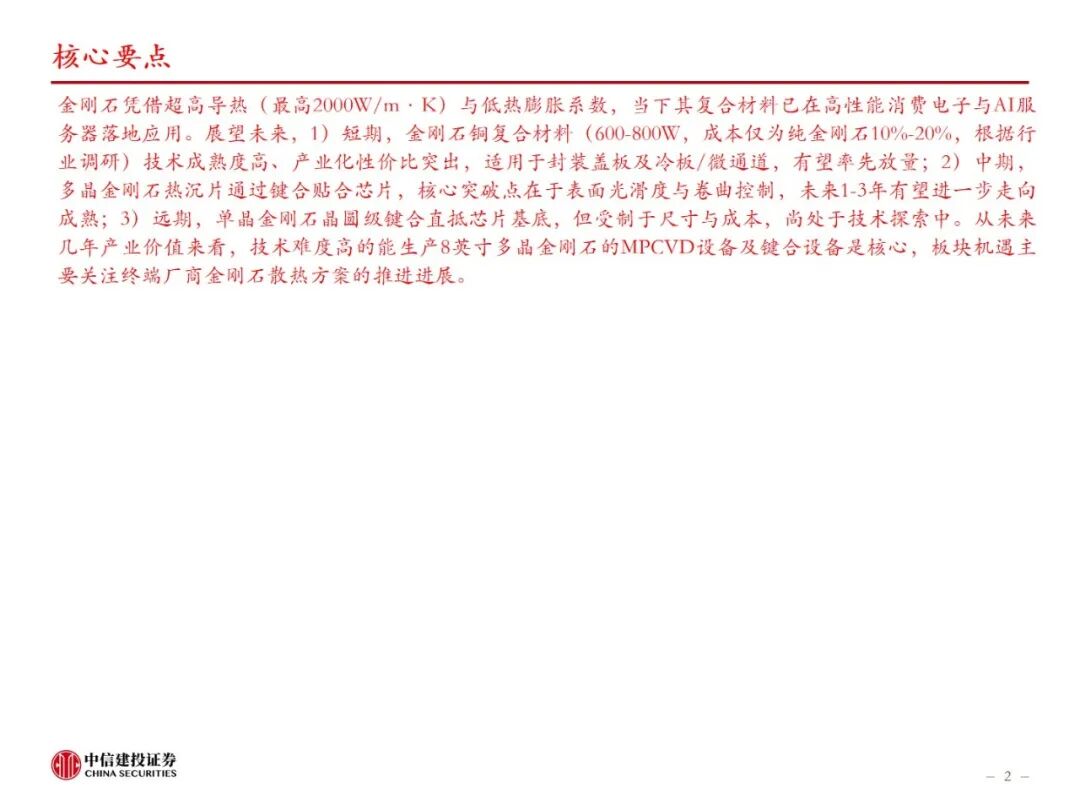

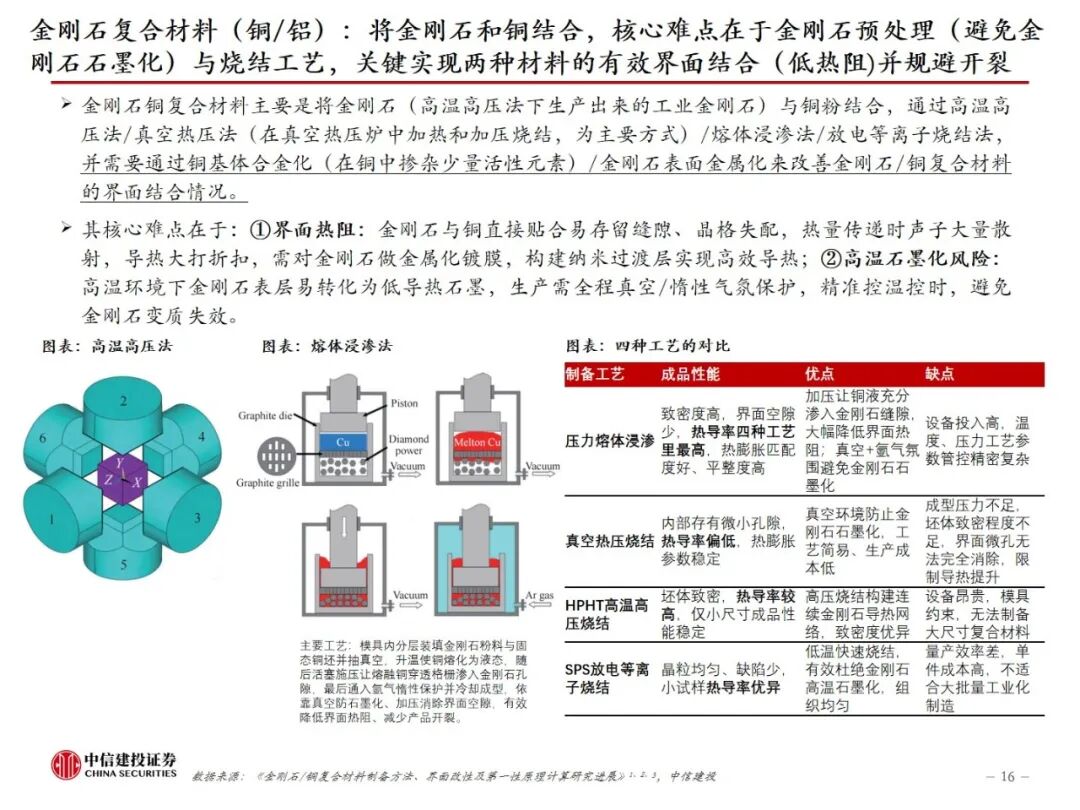

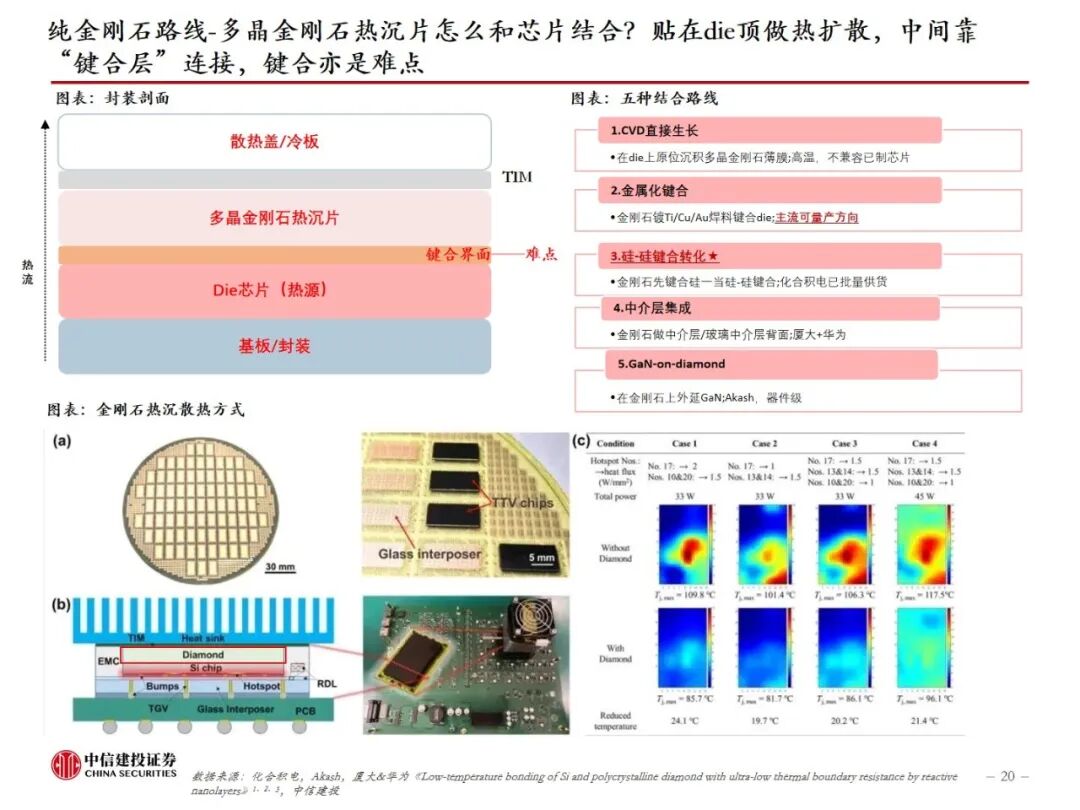

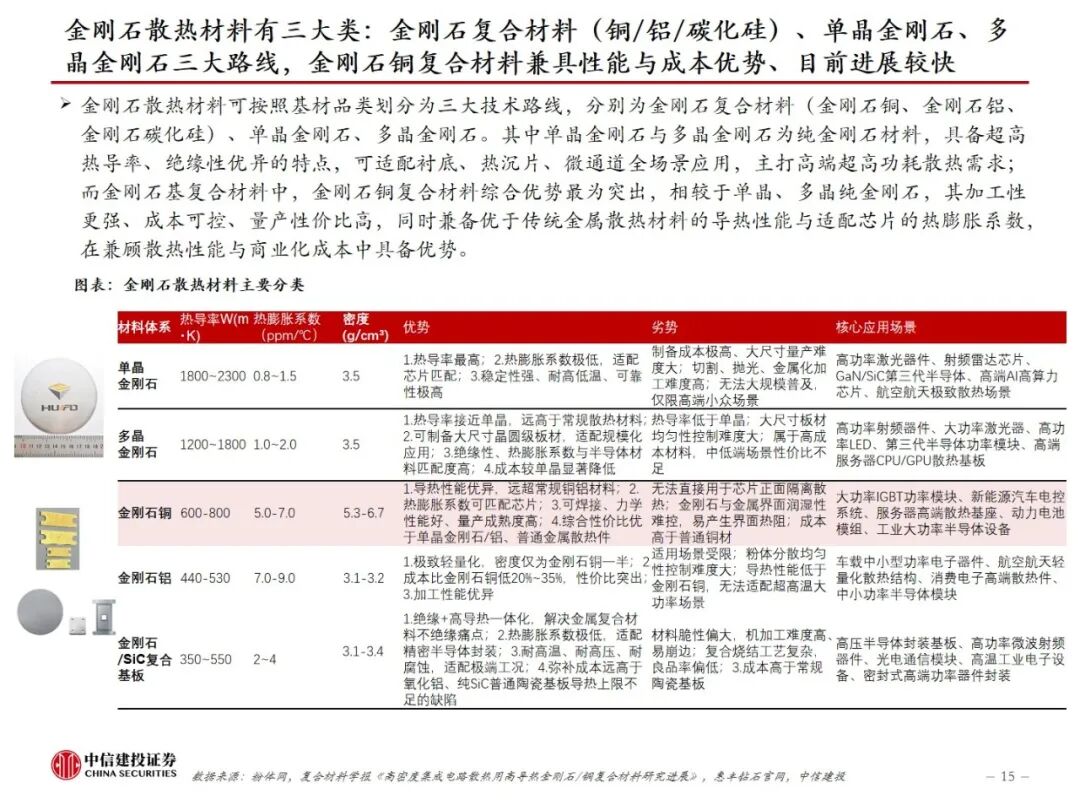

金刚石散热未来迭代路线：短期产业化主力为金刚石复合材料，中期看大尺寸金刚石热沉片，远期技术突破方向为单晶金刚石衬底。金刚石用于散热的架构包含芯片级（内部贴合/键合芯片）、封装级（封装层）、板级（微通道）、系统级（外部系统），各层级是叠加关系，配套工艺包含贴装、热沉片键合、晶圆级键合。产品类型包括金刚石复合材料、多晶热沉片、单晶金刚石，其中：1）金刚石复合材料：通过金刚石微粉与金属基材烧结制成，虽存在界面热阻管控难点，但性价比优势突出、导热性能大幅优于铜金属，可用于封装（散热盖板）、板级（冷板/微通道）散热，商业化成熟度最高、后续放量最快；2）多晶金刚石：采用键合工艺直接贴合裸片，核心难点在于制造环节CVD生长慢、晶界散射、极难加工，后续集成环节存在键合界面和工艺兼容难点，其中8英寸以上制备难度高；3）单晶金刚石：热导率可突破2000W/m・K，可直接作为硅、氮化镓芯片原生基底，从底层重构芯片全链路热阻分布，受超高原材料与制备成本、大尺寸MPCVD量产工艺瓶颈制约，目前8英寸仅实验室研发试样，属于行业未来突破方向。

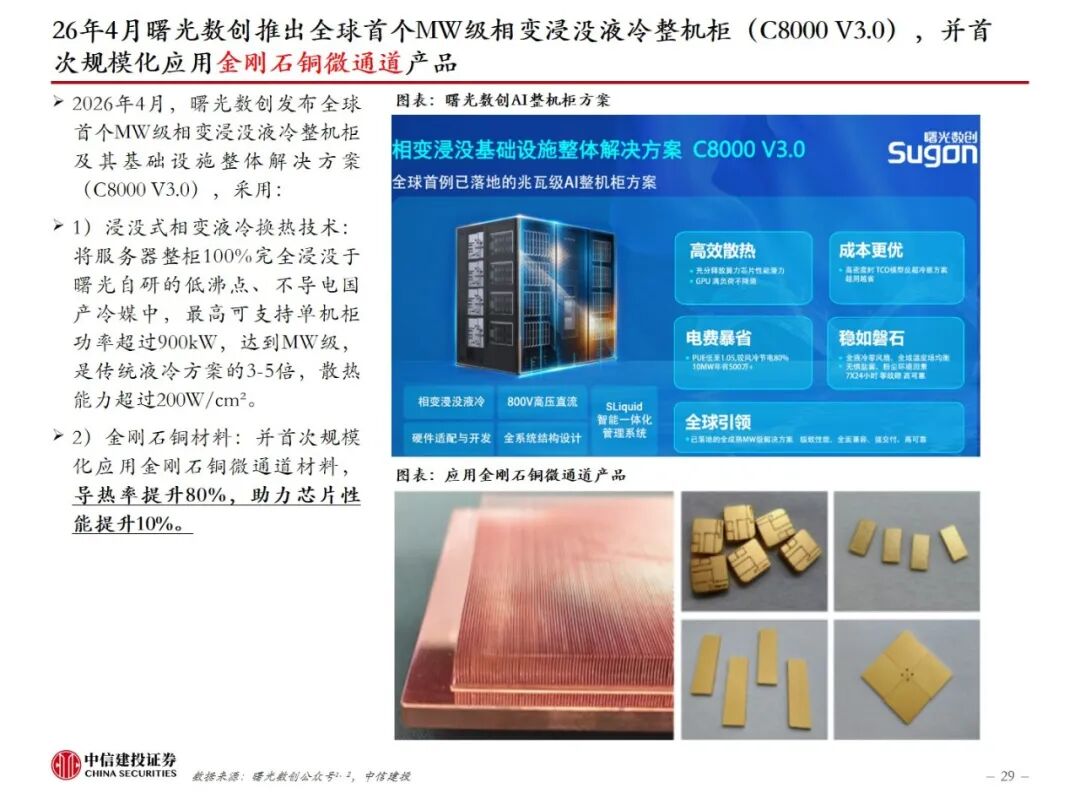

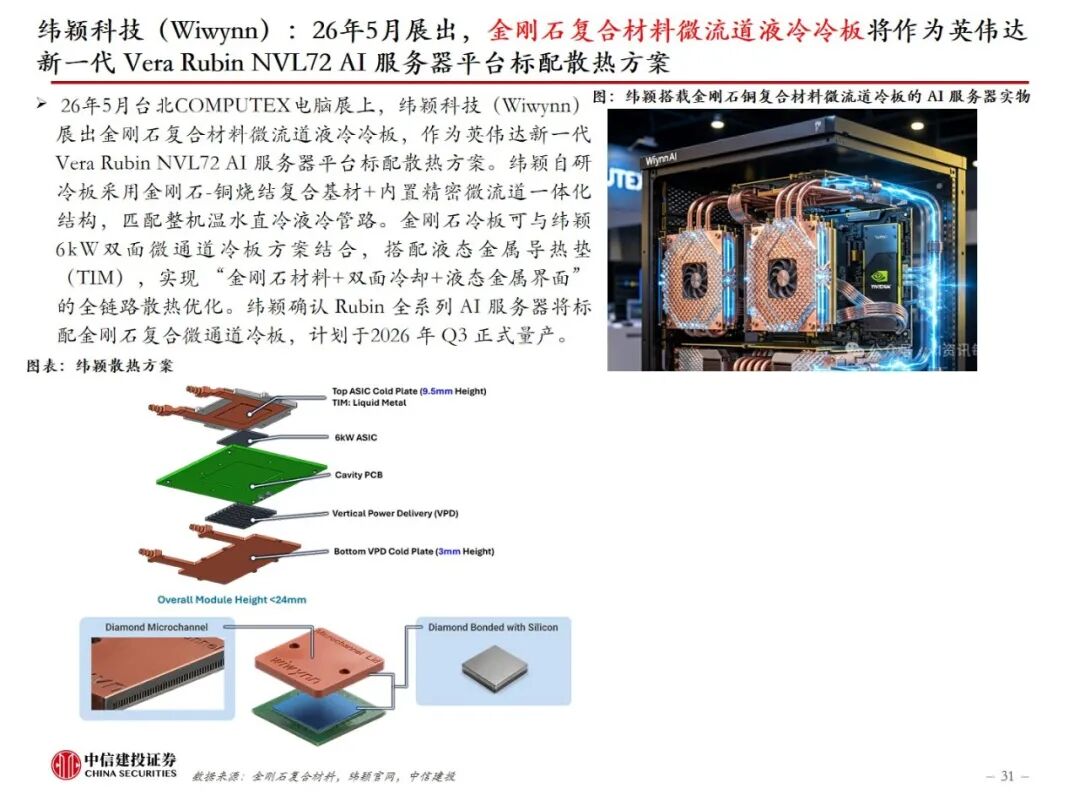

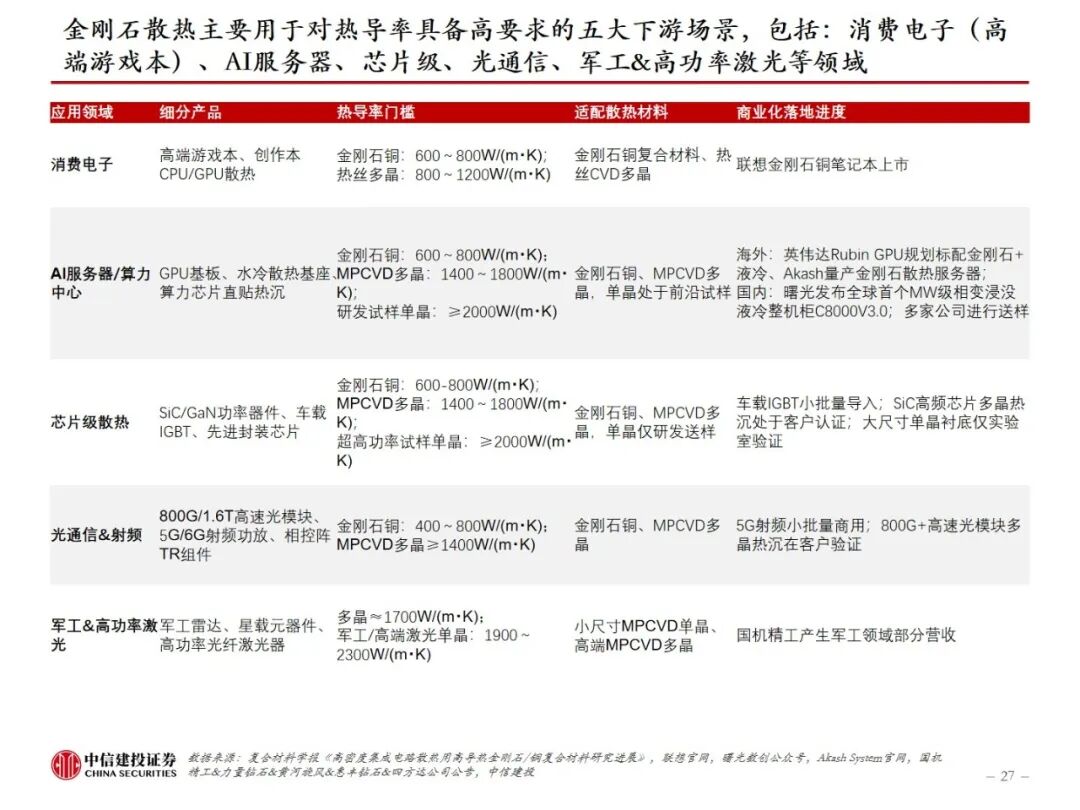

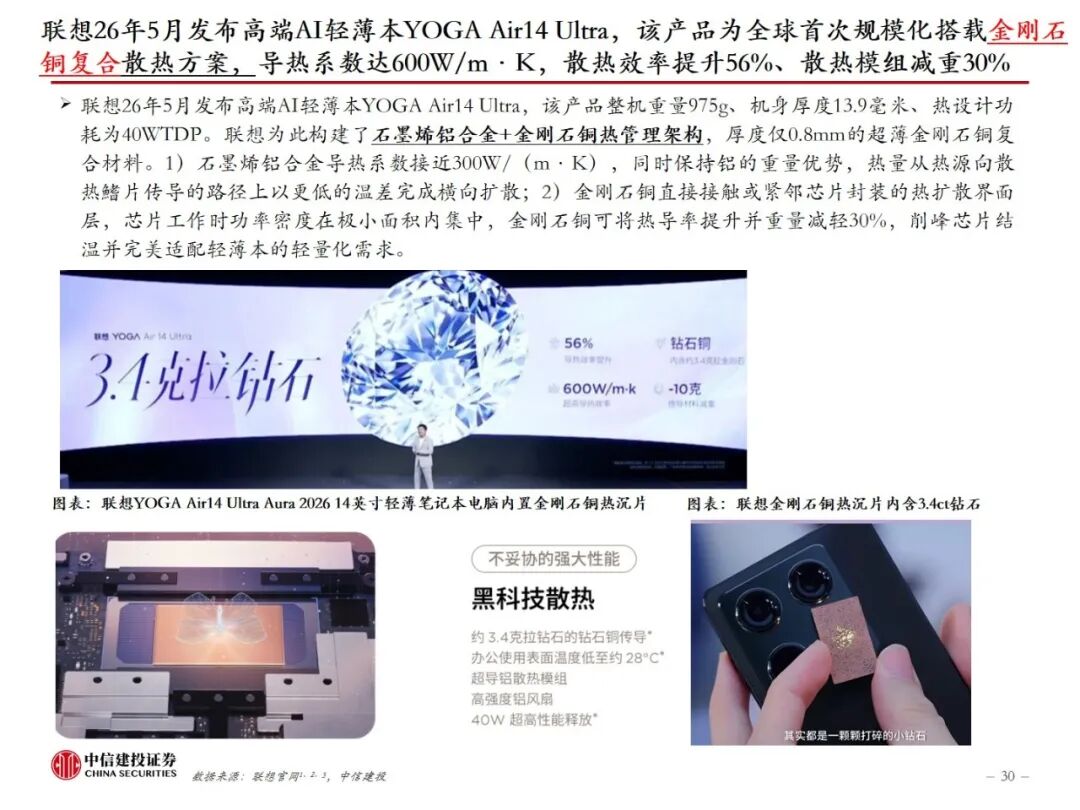

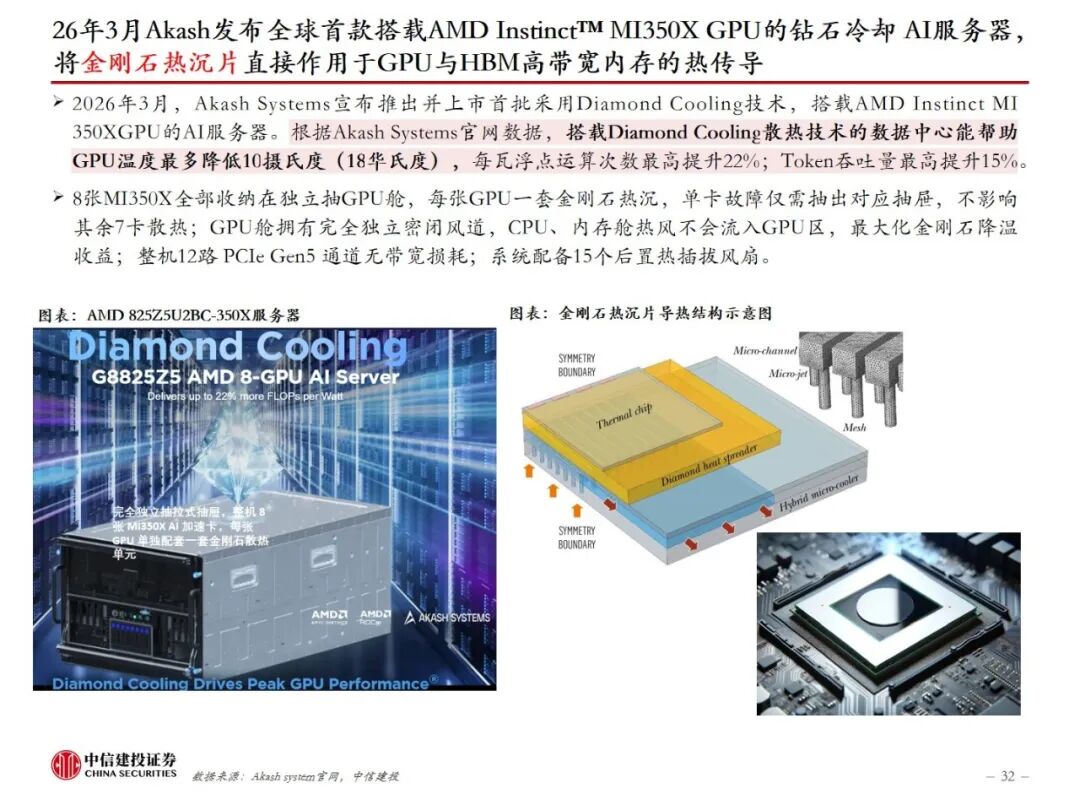

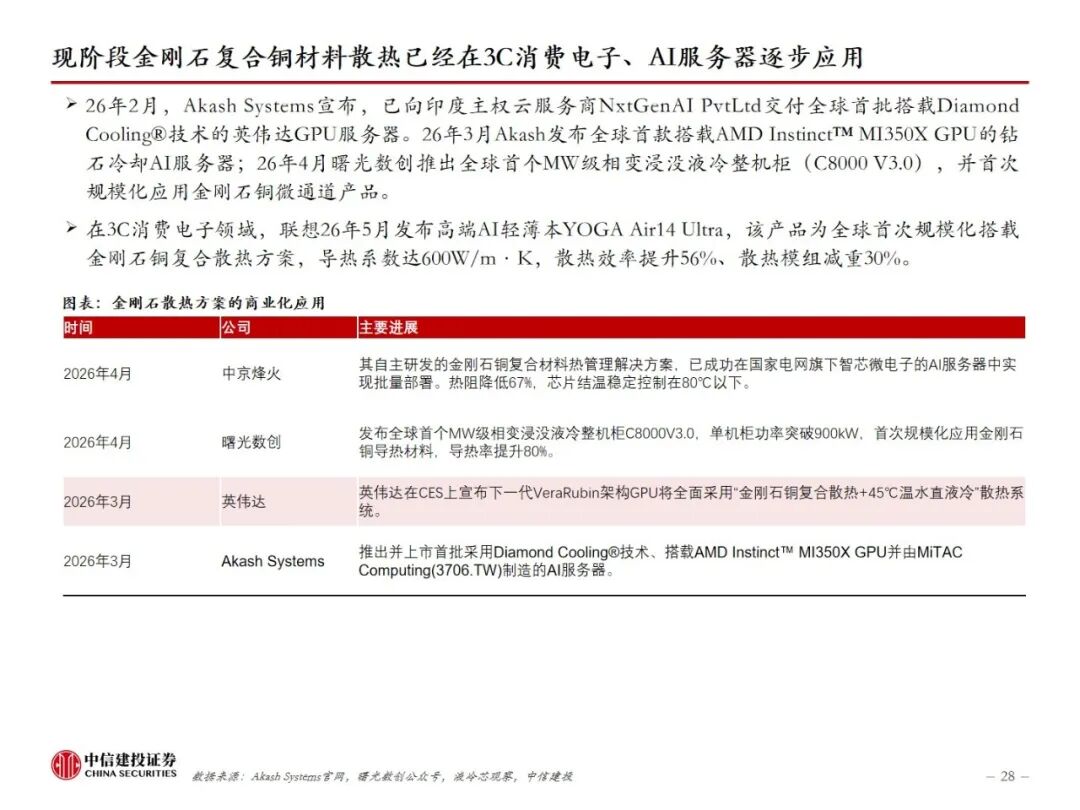

目前金刚石复合材料散热已在高端消费电子、服务器领域有商业化落地。目前金刚石散热已在3C消费电子、AI服务器散热领域有所应用，如：26年4月曙光数创推出全球首个MW级相变浸没液冷整机柜C8000 V3.0（金刚石铜微通道产品）、26年5月联想YOGA Air14 Ultra笔记本电脑（金刚石铜散热）；26年5月纬颖科技展出金刚石复合材料微流道液冷冷板将作为英伟达新一代 Vera Rubin NVL72 AI 服务器平台标配散热方案；26年3月Akash发布全球首款搭载AMD Instinct™ MI350X GPU的钻石冷却 AI服务器，将金刚石热沉片直接作用于GPU与HBM高带宽内存的热传导。

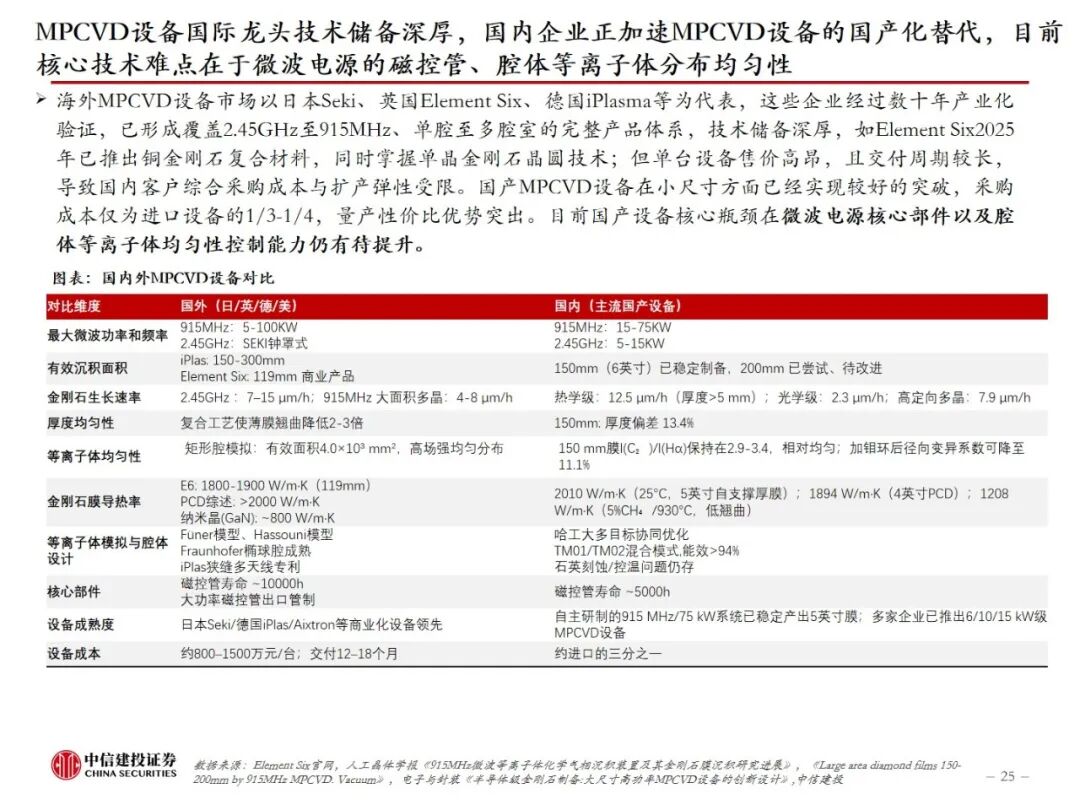

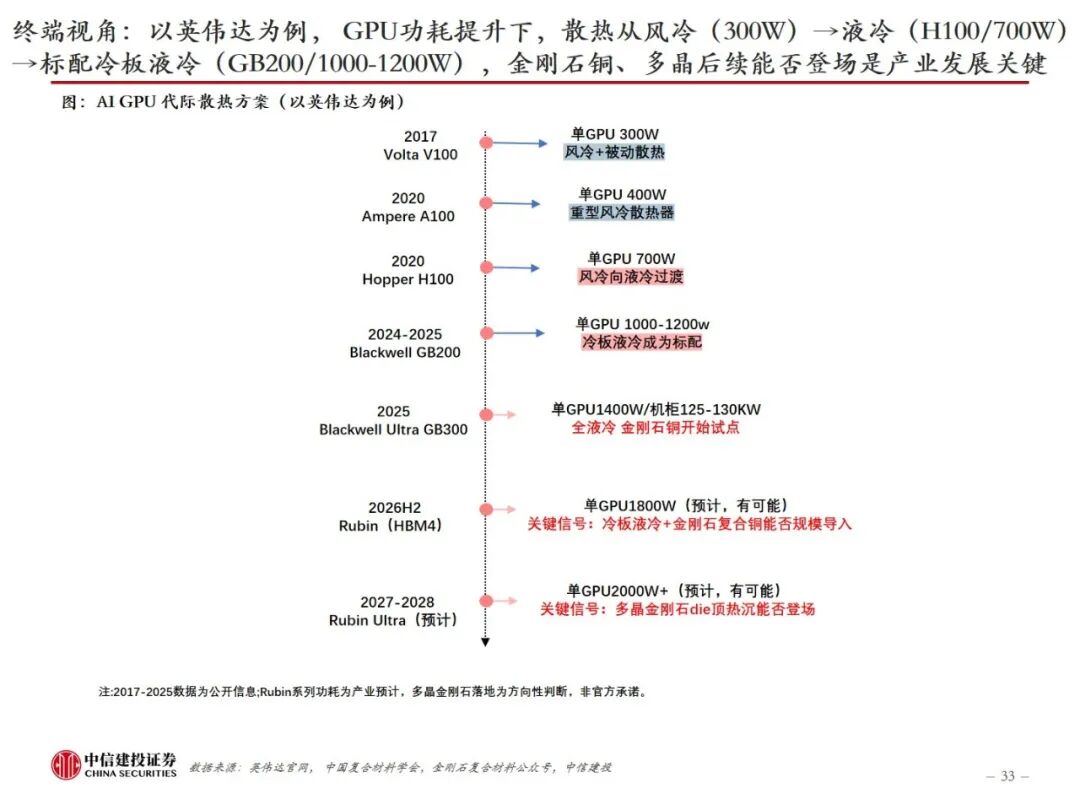

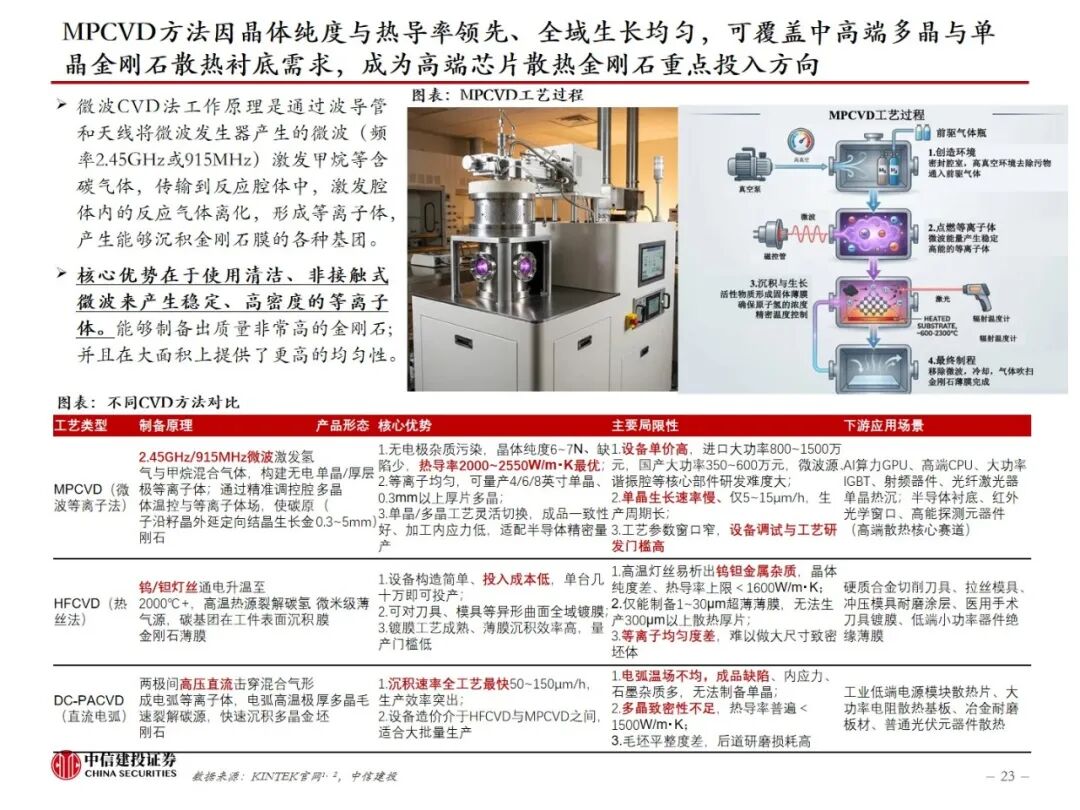

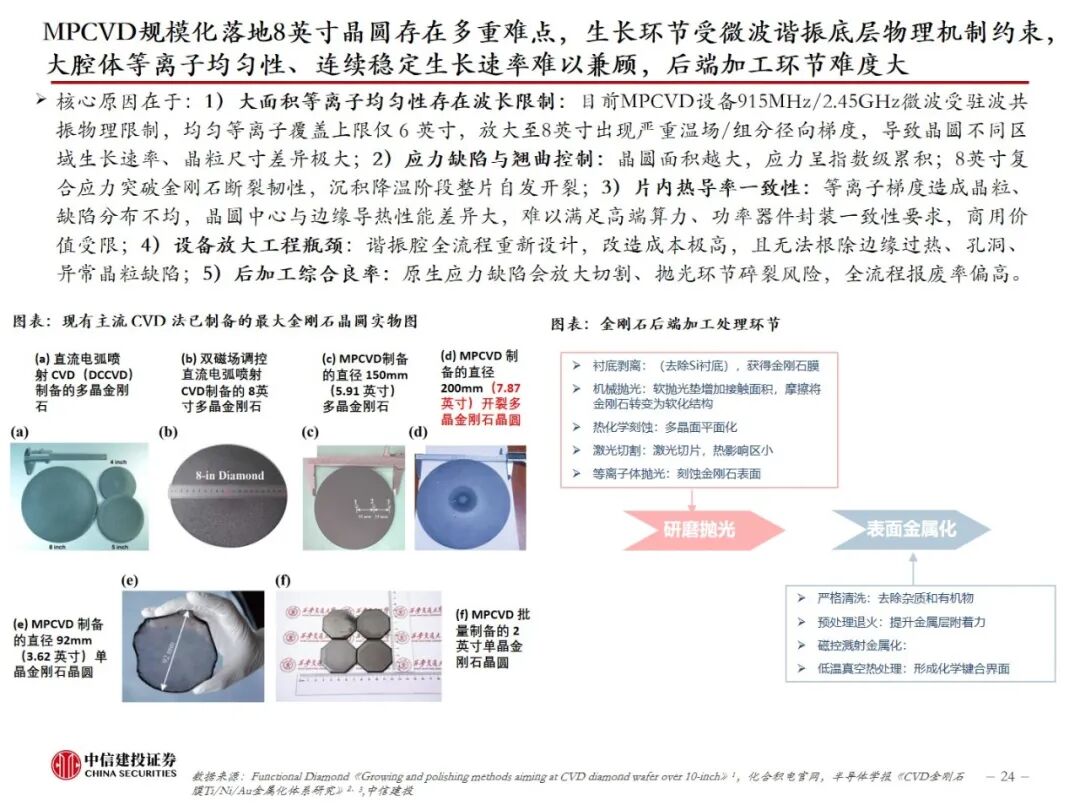

国内产能持续扩建中，MPCVD设备是金刚石散热规模化制备的核心之一，板块机遇核心是关注终端厂商未来的散热方案演绎。国内厂商持续加码产能建设与工艺迭代，现阶段主力量产品类为金刚石铜复合材料和中小尺寸多晶金刚石热沉片。MPCVD规模化落地8英寸晶圆存在多重难点，生长环节受微波谐振底层物理机制约束，大腔体等离子均匀性、连续稳定生长速率难以兼顾，后端加工环节难度大。国产设备在2-4英寸多晶领域性价比已占优，目前核心技术难点在于微波电源的磁控管、腔体等离子体分布均匀性，大尺寸单晶金刚石制备进度显著滞后海外。除此之外，金刚石后端的处理键合也是金刚石热沉片后续应用的重要环节。GPU功耗提升下，后续重点关注英伟达等头部终端厂商金刚石铜、多晶后续登场进度。

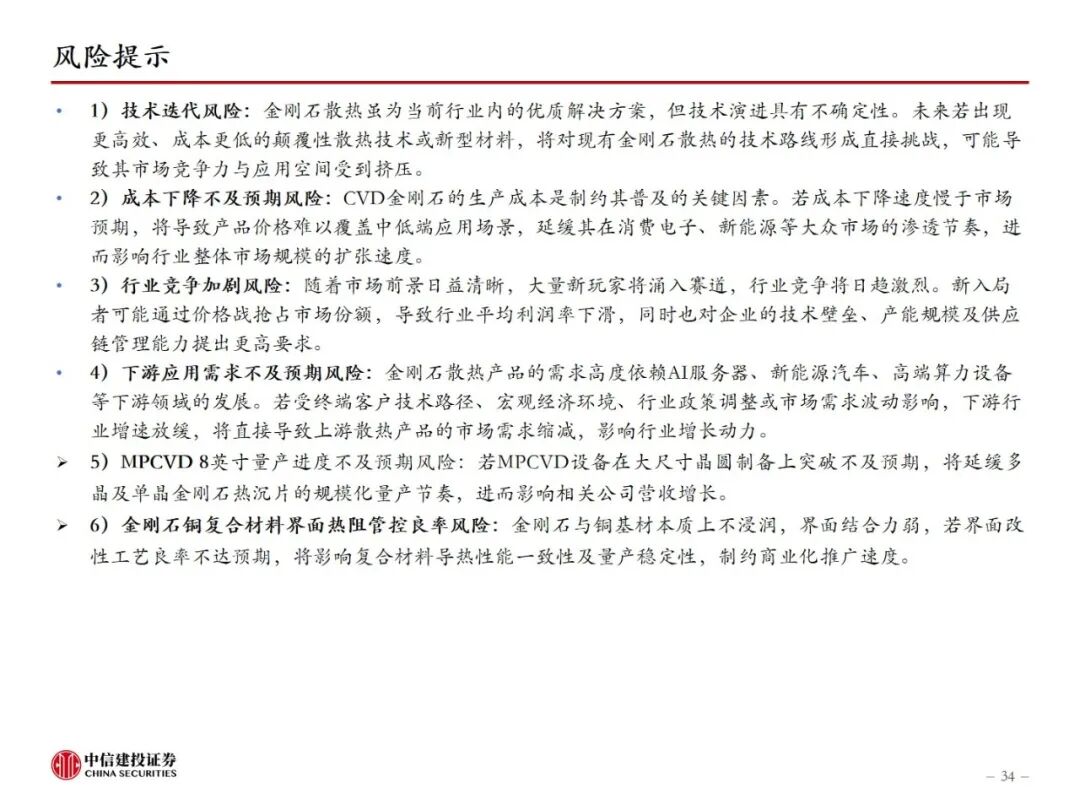

1）技术迭代风险：金刚石散热虽为当前行业内的优质解决方案，但技术演进具有不确定性。未来若出现更高效、成本更低的颠覆性散热技术或新型材料，将对现有金刚石散热的技术路线形成直接挑战，可能导致其市场竞争力与应用空间受到挤压。

2）成本下降不及预期风险：CVD金刚石的生产成本是制约其普及的关键因素。若成本下降速度慢于市场预期，将导致产品价格难以覆盖中低端应用场景，延缓其在消费电子、新能源等大众市场的渗透节奏，进而影响行业整体市场规模的扩张速度。

3）行业竞争加剧风险：随着市场前景日益清晰，大量新玩家将涌入赛道，行业竞争将日趋激烈。新入局者可能通过价格战抢占市场份额，导致行业平均利润率下滑，同时也对企业的技术壁垒、产能规模及供应链管理能力提出更高要求。

4）下游应用需求不及预期风险：金刚石散热产品的需求高度依赖AI服务器、新能源汽车、高端算力设备等下游领域的发展。若受终端客户技术路径、宏观经济环境、行业政策调整或市场需求波动影响，下游行业增速放缓，将直接导致上游散热产品的市场需求缩减，影响行业增长动力。

5）MPCVD 8英寸量产进度不及预期风险：若MPCVD设备在大尺寸晶圆制备上突破不及预期，将延缓多晶及单晶金刚石热沉片的规模化量产节奏，进而影响相关公司营收增长。

6）金刚石铜复合材料界面热阻管控良率风险：金刚石与铜基材本质上不浸润，界面结合力弱，若界面改性工艺良率不达预期，将影响复合材料导热性能一致性及量产稳定性，制约商业化推广速度。
