中钨智造生产的多元复合稀土钨电极是一种在钨基材料中加入两种或两种以上稀土氧化物（如氧化镧、氧化铈、氧化钇、氧化锆等）制备而成的新型电极材料。稀土氧化物以弥散分布的形式均匀融入钨基体，形成稳定的第二相颗粒。多元复合稀土钨电极是在单一稀土掺杂钨电极（如镧钨电极、铈钨电极）的基础上发展起来的，通过引入多种稀土元素之间的协同效应，改善传统单一掺杂体系在性能方面的局限，从而获得更加均衡的综合性能。

中钨智造镧钨电极图片

相较于单一稀土掺杂的钨电极，多元复合稀土钨电极具有成分调控灵活、性能互补的特点。在高温工作环境下，不同稀土氧化物能够发挥各自优势：部分稀土氧化物可降低电子逸出功，提高电极的引弧能力和导电性能；部分成分能够优化钨基体的组织结构，提升晶粒稳定性和耐烧蚀性能；此外，还有一些稀土氧化物有助于增强材料的高温抗氧化能力。通过合理设计复合配方，可以实现多种功能的协同提升，使电极在起弧性能、使用寿命和高温稳定性等方面达到更好的平衡。

一、多元复合稀土钨电极的设计原理

中钨智造多元复合稀土钨电极的设计原理主要围绕实现材料成分与微观组织结构的协同优化，从而在确保钨基体高熔点、高导电性和良好加工性能的前提下，提升电子发射性能和抗烧蚀能力。

在多元复合稀土钨电极中，不同稀土氧化物颗粒以弥散状态均匀分布于钨基体晶界及晶内。这些颗粒通过钉扎效应有效抑制钨晶粒在高温下的长大，同时部分稀土元素可向电极表面迁移，在工作状态下形成低逸出功的发射中心，实现热电子发射效率的提升。

中钨智造钍钨电极图片

稀土氧化物的添加能够有效细化钨基体的晶粒尺寸。与纯钨电极相比，稀土钨电极烧结坯的晶粒度等级可提高1级，锻造坯的晶粒度等级可提高1～2级。经锻造变形后，第二相元素可在钨基体中呈现较为均匀的弥散分布状态，这一组织特征显著提高了电极的抗再结晶温度和高温力学稳定性，为电极在焊接过程中的结构完整性提供了支撑。

二、多元复合稀土钨电极的分类

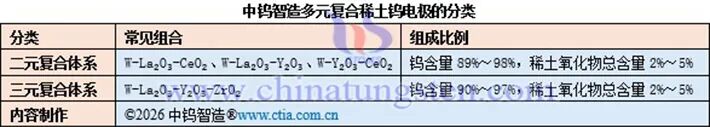

中钨智造多元复合稀土钨电极按照稀土氧化物的加入组合方式，可分为二元复合体系、三元复合体系以及三元及以上体系。每一种体系均通过不同稀土氧化物的协同效应，优化晶粒细化、电子发射性能和抗烧蚀能力，以适应不同工业工艺的需求。

W-La-Ce体系是一种常见的二元复合稀土钨电极材料，由钨基体添加镧和铈两种稀土氧化物制备而成，稀土氧化物总含量一般控制在2%～5%范围内。该体系通过镧与铈氧化物的协同效应，在钨晶界形成稳定的第二相颗粒，有效细化晶粒尺寸并降低电子逸出功。研究表明，在中小电流条件下，W-La-Ce体系具有较好的电弧稳定性能，起弧容易、稳弧性强，适用于碳钢、不锈钢等普通材料的中低电流焊接及喷涂、切割等工艺。

W-La-Y体系由钨基体添加氧化镧和氧化钇两种稀土氧化物制备而成。研究表明，W-La-Y体系在大电流条件下抗烧损性能表现良好，适用于碳钢、不锈钢等普通材料的中高电流焊接及喷涂、切割等工艺。与钍钨电极相比，该体系无放射性污染，抗烧蚀能力中等，成本优势明显，是钍钨电极的可靠替代材料。

W-Y-Ce体系在钨基体中同时引入氧化钇和氧化铈两种稀土氧化物。氧化钇能有效细化钨晶粒，从而提升电极在高温下的强度和抗烧蚀性能；氧化铈则凭借较低的电子逸出功，优化起弧难易度和电弧的稳定性。二者结合使用，使电弧特性和整体焊接表现优于单独添加一种稀土氧化物的钨电极，尤其适合在直流焊接过程中承受较大电流负荷。

W-La₂O₃-Y₂O₃-ZrO₂体系在钨基体中同时添加三种稀土氧化物。氧化镧主要用于改善起弧性能，氧化钇则负责细化晶粒并提升电极在高温下的强度，氧化锆则增强抗高温氧化和抗腐蚀能力。三者协同作用使电极在长时间连续焊接或承受大电流负荷时，仍能保持良好的电弧稳定性和抗烧损性能。与二元复合体系相比，三元体系的性能调节维度更宽。二元体系多侧重起弧与寿命或起弧与抗烧蚀的平衡；三元体系则能同时兼顾起弧、高温强度与抗氧化性，适合自动化焊接、等离子弧加工等对综合性能要求较高的场合。但三元体系成分更复杂，掺杂均匀性与加工一致性控制难度也随之增加。

中钨智造钇钨电极图片

三、多元复合稀土钨电极的制备工艺

中钨智造多元复合稀土钨电极的制造通常采用粉末冶金工艺，具体步骤包括：1）将钨粉（或仲钨酸铵粉末）与稀土化合物溶液混合，通过水浴加热干燥获得均匀混合粉末；2）经氢气还原处理以去除氧杂质；3）进行压制成型（可采用冷等静压提高致密度）；4）预烧结和垂熔烧结以形成烧结坯条；5）经旋锻、拉丝、切割、抛光等加工工序得到成品电极棒或丝材。整个过程注重控制稀土掺杂的均匀性和组织致密度，以提高成品率和产品一致性。

中钨智造钇钨电极图片

四、多元复合稀土钨电极的应用

中钨智造多元复合稀土钨电极为焊接与加工工艺提供了高稳定性和长寿命的电极解决方案，主要应用于对电弧稳定性、电极寿命及综合性能要求较高的工业场景。

在TIG焊领域，多元复合稀土钨电极适合碳钢、不锈钢、铜、镍、钛及其合金的TIG焊操作。在碳钢和不锈钢焊接中，能有效保证电弧的连续性和焊缝质量；对于铜和稀有金属合金的连接，则凭借稳定的弧柱特性确保熔池的均匀加热和较低的热影响区宽度。

在等离子弧焊与切割设备中，多元复合稀土钨电极被作为喷枪阴极使用。其高温环境下的抗烧蚀能力和稳弧性，使电极能够在高温弧柱中长时间保持结构完整，避免因电极损耗导致的工艺中断。在喷涂工艺中，材料还可用于形成均匀的熔池，改善涂层附着力和表面平整度。

中钨智造镧钨电极图片

在机器人焊接和自动焊系统中，多元复合稀土钨电极能实现长时间连续作业，显著延长了设备运行周期并降低日常维护成本。由于其抗烧蚀性能和电弧稳定性，系统在高频次、高负荷的运行过程中能保持一致的焊接参数输出，适合汽车、航空航天等大型制造企业的自动化生产线。

在部分真空电子器件与电弧放电设备中，多元复合稀土钨电极作为电子发射材料。其低电子逸出功和良好的热发射稳定性，使其在高真空或超高真空环境下能可靠地维持稳定的放电过程，适用于粒子加速器、电子显微镜以及相关的高能物理与工程设备。
