芯朋微PN7924:赋能AI服务器与
数据中心电源的GaN驱动破局者
随着AI算力爆发与数据中心功耗飙升,功率半导体正加速从硅基向第三代半导体跃迁。GaN(氮化镓)是一种宽禁带化合物半导体材料,具备高热导率、高击穿场强、高饱和电子漂移速率等优势。相比传统硅器件,GaN功率器件的高频特性更为出色,可有力推动开关变换器向MHz级开关频率迈进。
为保障增强型GaN器件在高频下的可靠驱动并防止误开通,芯朋微推出了驱动电压可调与负压关断功能的GaN半桥驱动芯片PN7924。该芯片具备驱动正压可调、负压关断、低传播延迟及智能保护等特性,适用于800V HVDC、服务器PSU及模块电源等高频高密度应用场景。

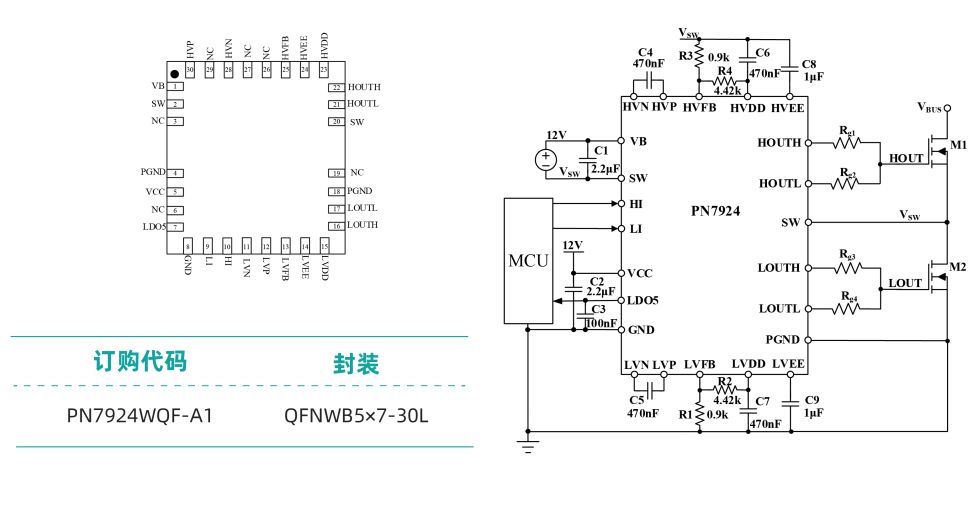

【PN7924】驱动电压可调 负压关断功能的GaN半桥驱动芯片
01. 驱动电压可调:内部集成了LDO稳定栅极驱动电压,并可外部调节(5~7V),既可避免GaN栅压过高损坏,又可避免栅压不足造成饱和电流下降
02. 负压关断:内置电荷泵产生-2.5V电压,在PWM为低电平期间,驱动电压只有高于Vth 2.5V才会导致GaN开通,从而避免dv/dt造成误开启
03.传播延迟极低:传播延迟35ns,通道匹配时间2ns,适应1MHz 高频开关
04. 保护功能全:内置欠压保护、过温保护、防直通等保护,为系统高可靠运行保驾护航

驱动电压可调

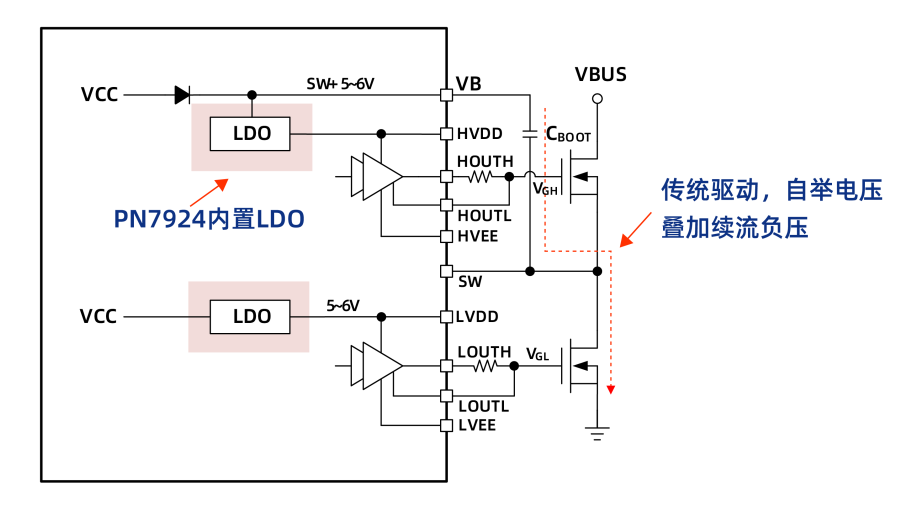

PN7924芯片内部集成了LDO稳定栅极驱动电压,并可外部调节,既可避免GaN栅压过高损坏,又可避免栅压不足造成饱和电流下降。

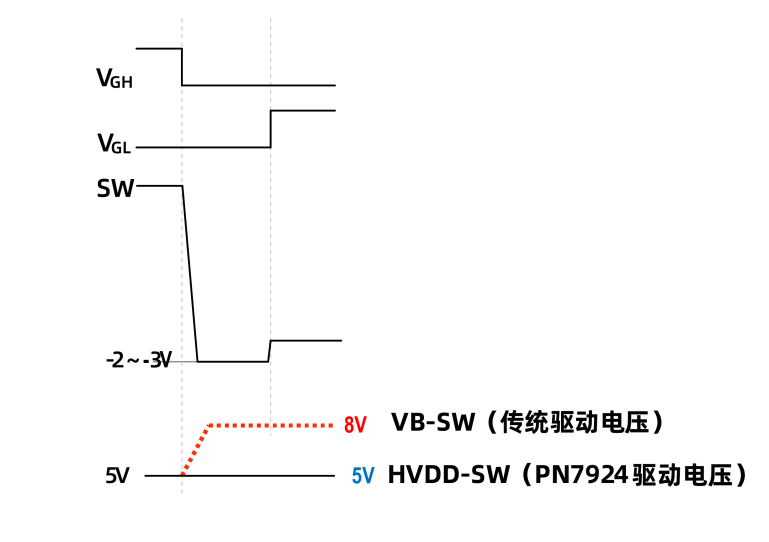

PN7924可稳定驱动电压,以高侧驱动为例说明如下:

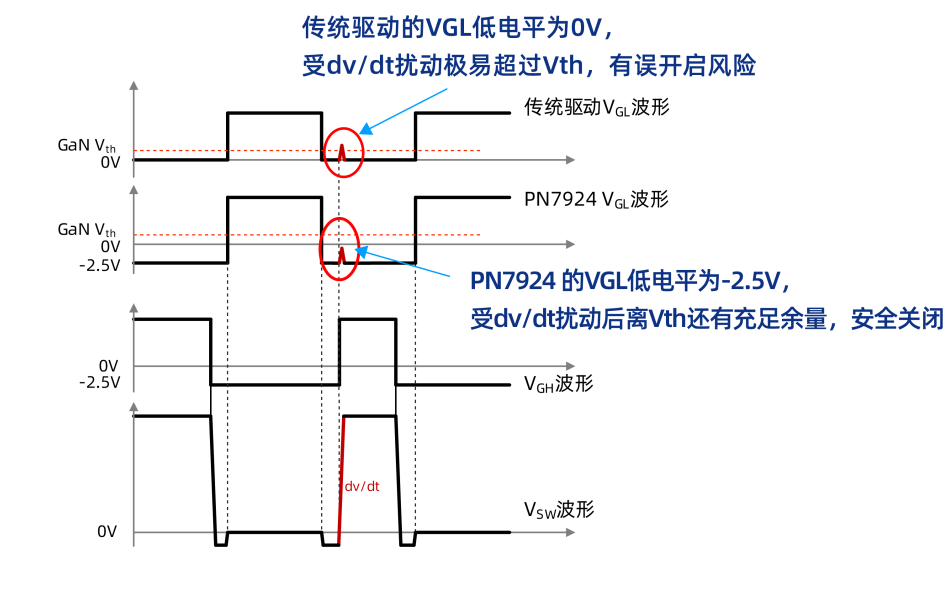

负压关断

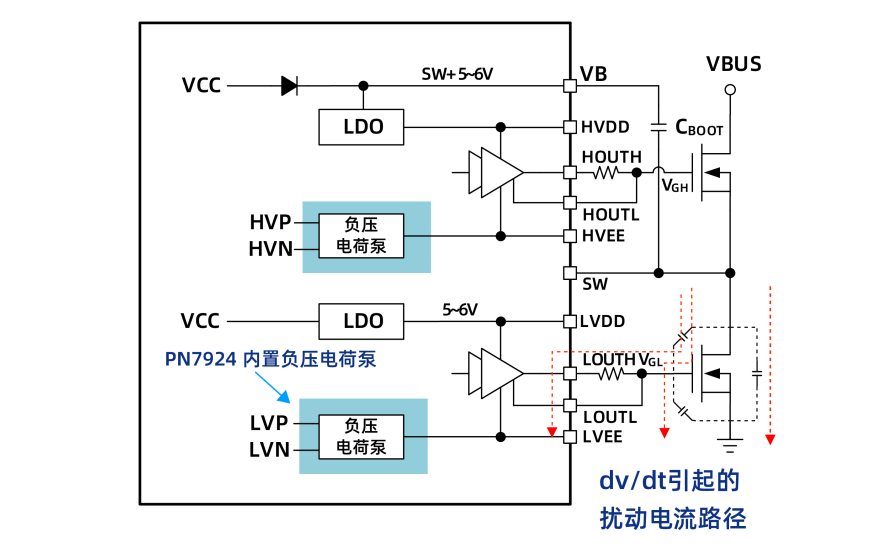

PN7924内置电荷泵产生-2.5V电压,在PWM为低电平期间,驱动电压只有高于Vth 2.5V才会导致GaN开通,从而避免dv/dt造成误开启。


传播延迟极低

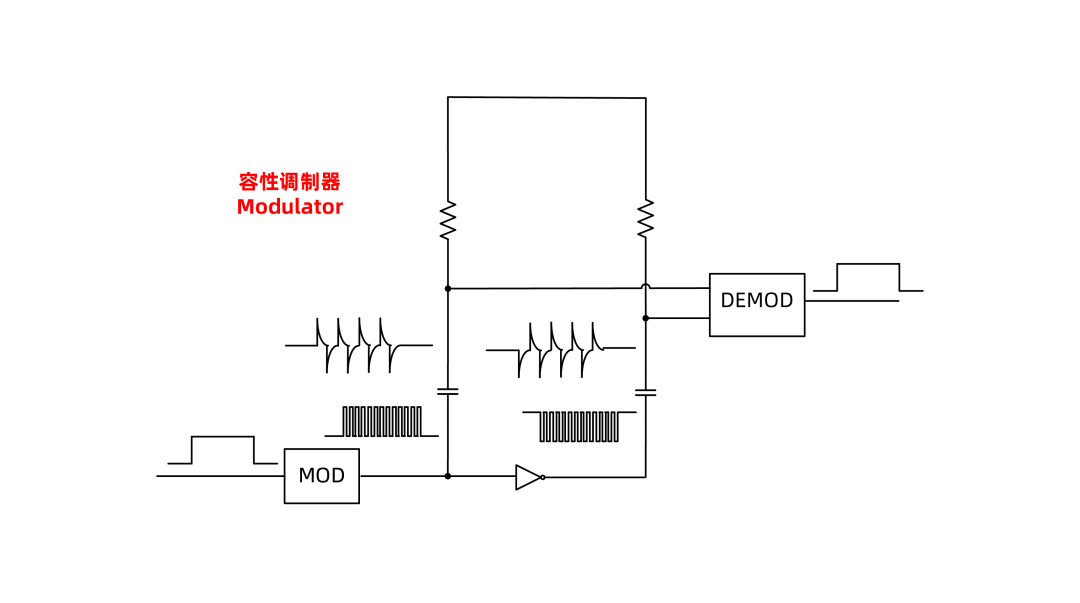

PN7924采用 OOK 调制容隔离技术,内部载波频率达500MHz,传播延迟35ns;高低侧通道采用精准匹配设计,通道匹配时间2ns。

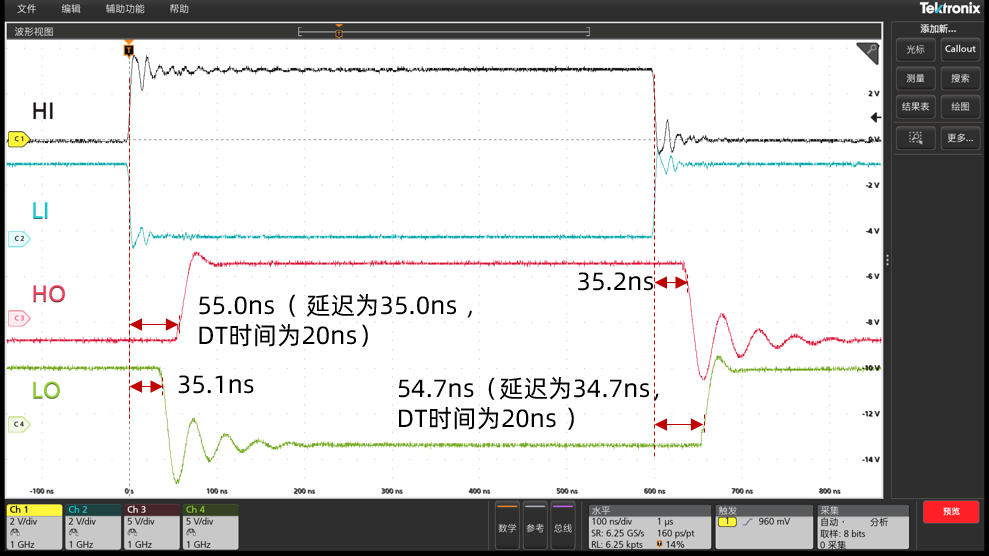

传播延迟实测波形如下:

保护功能全

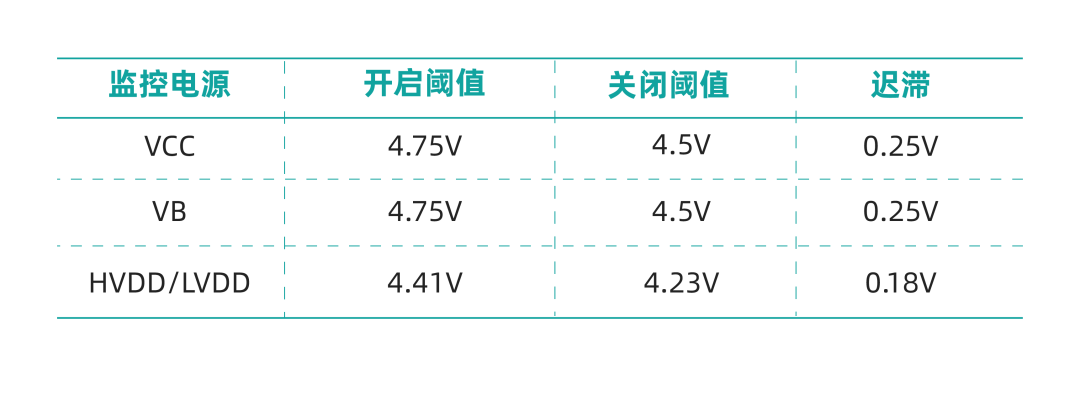

PN7924保护功能全:VCC/VB/HVDD/LVDD四路欠压保护 过温保护,保障系统高可靠性,为系统高可靠性运行保驾护航。

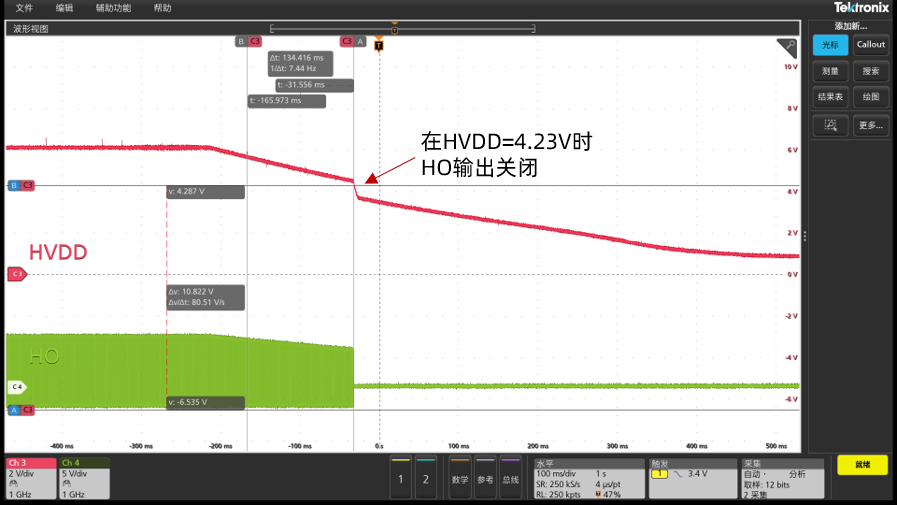

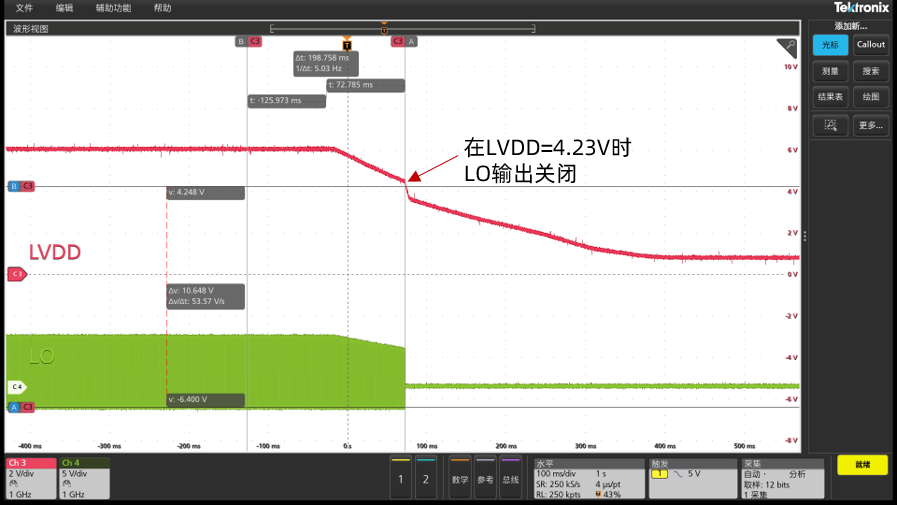

LVDD/HVDD欠压锁定工作波形如下,可有效避免驱动电压不足造成GaN损坏。

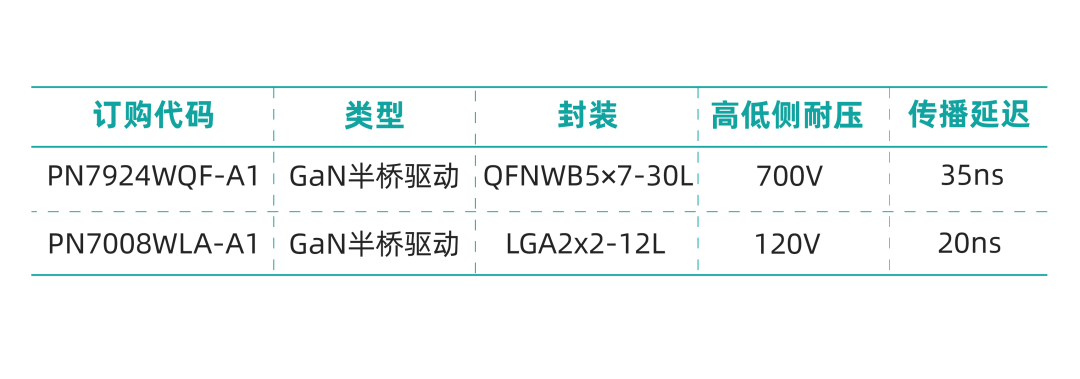

PN7924典型应用/系列化产品

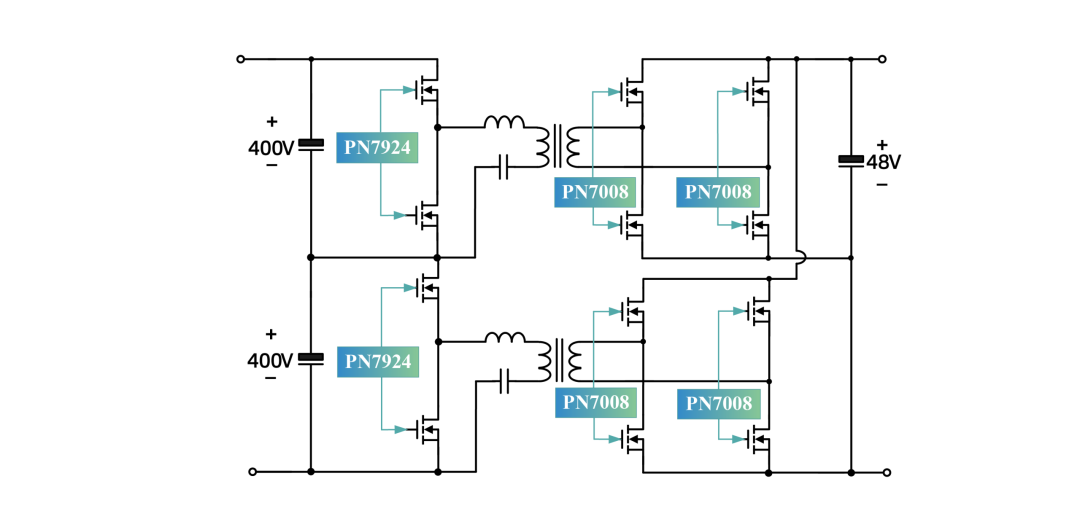

AIDC 800V转48V IBC:

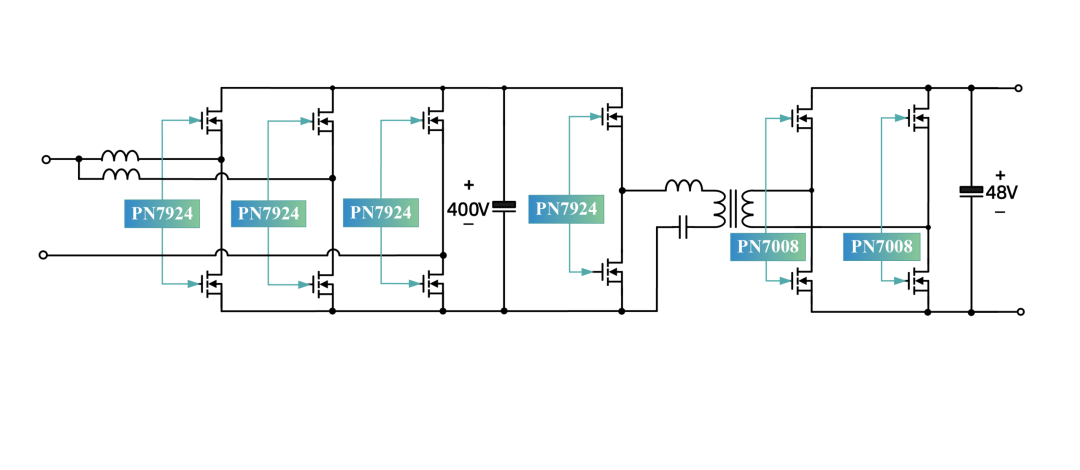

服务器电源PSU:


深耕第三代半导体驱动升级
赋能绿色算力未来
800V HVDC将数据中心供电推向更高效率与更低铜耗,PN7924具备驱动正压可调、负压关断、低传播延迟及智能保护等特性,可有力推动开关变换器向MHz级开关频率迈进。
随着全球能源效率标准趋严与算力需求指数级增长,高频、高效、高可靠的功率转换已成为不可逆的技术趋势。芯朋微将持续深耕第三代半导体驱动技术前沿,携手产业链上下游合作伙伴,共同推动GaN在更多场景中的规模化应用,为全球能源数字化与绿色低碳转型贡献中国芯力量。
