中钨智造生产的镧钨电极是以钨为主要基体，通过添加少量氧化镧（La₂O₃）制成的无放射性稀土钨基电极，色标涂头有黑色、金黄色和天蓝色，直径通常在0.25mm至6.4mm之间，长度以150mm和175mm为主，广泛应用于钨极氩弧焊、等离子弧焊以及等离子切割等以惰性气体保护的焊接工艺中，同时也可用于部分等离子体产生装置和真空电子发射相关设备。

一、镧钨电极的工作机制

中钨智造镧钨电极的工作机理主要源于氧化镧的掺杂作用，它能够降低钨材料的电子逸出功，从而显著提升热电子发射能力。在高温条件下，镧钨电极表面更容易释放电子，使电弧更易引燃并保持稳定。在焊接工艺中，它主要被用作钨极惰性气体保护焊和等离子弧焊中的非消耗性电极材料。相比纯钨电极，镧钨电极能够在较低温度下实现稳定的电子发射，这有助于减少电极的烧损和晶粒长大现象。

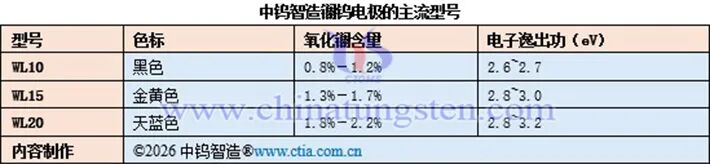

二、镧钨电极的主流型号

依据氧化镧掺杂比例的不同，镧钨电极在工业上通常被划分为三种型号，并通过端部颜色进行直观区分，其分类依据主要来自行业通用标准及相关产品规范。

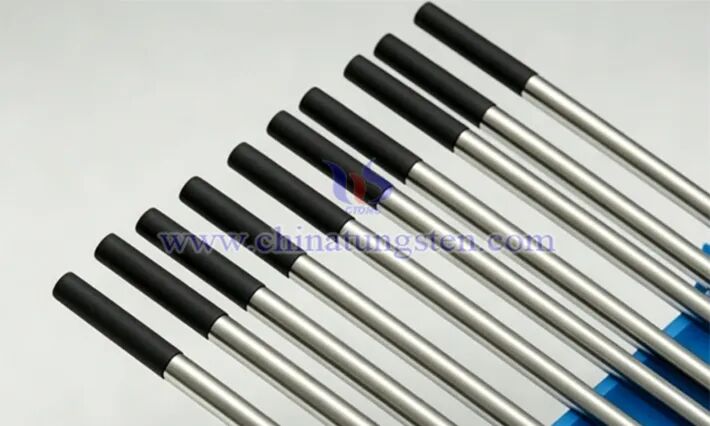

WL10：色标为黑色，氧化镧含量为0.8%～1.2%，由于电子逸出功相对较高，其起弧过程较为平稳柔和，适用于0.5A～80A的低电流精密焊接工况，常见于薄壁不锈钢及微小零部件的高精度焊接作业。

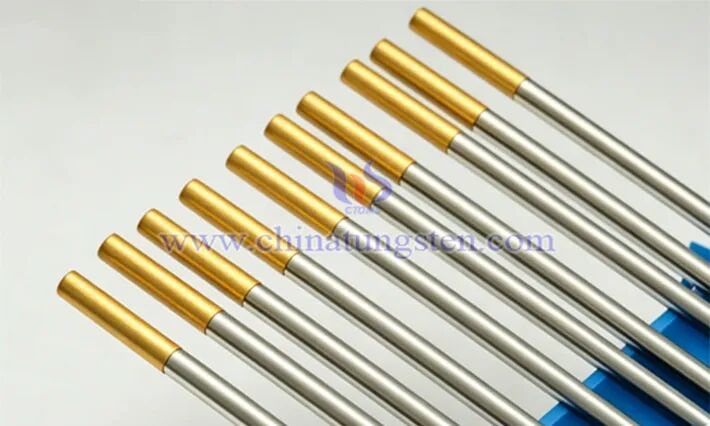

WL15：色标为金黄色，氧化镧含量为1.3%～1.7%，整体性能较为均衡，在直流与交流焊接条件下均具有良好适应性，电弧稳定性较好且偏移较小，可在多数工业场景中替代钍钨电极使用而无需明显调整设备参数，因此应用最为广泛。

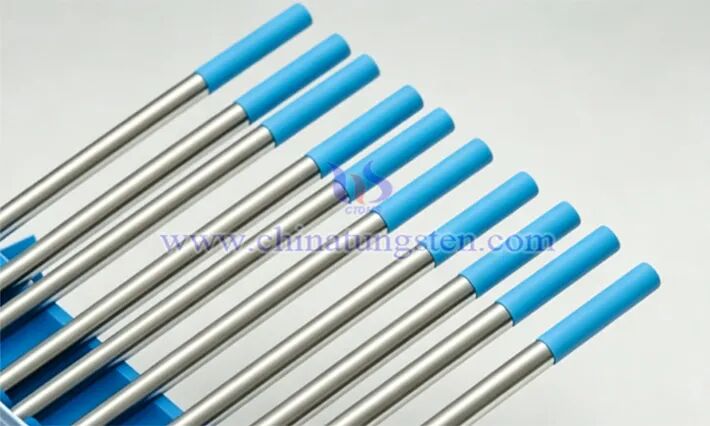

WL20：色标为天蓝色，氧化镧含量为1.8%～2.2%，具备更强的电子发射能力和更优的高温抗烧蚀性能，适用于80A以上中高电流及连续自动化焊接、等离子切割等高负荷工况，在长时间运行下电极端部形变较小。

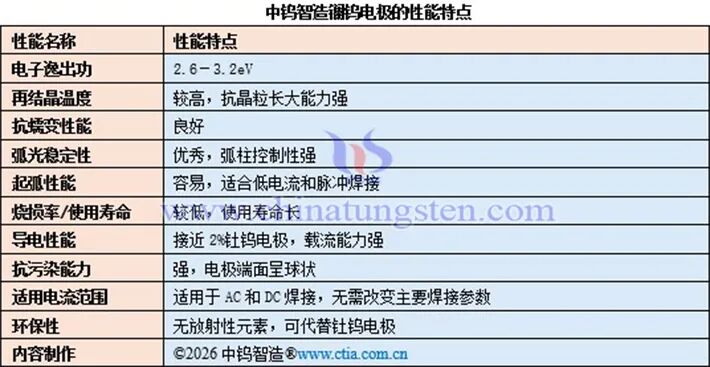

三、镧钨电极的性能特点

中钨智造镧钨电极凭借氧化镧的掺杂，在高熔点、高密度的基础上实现了电子逸出功的降低，显著提升了热电子发射效率。这种特性使得电极起弧容易、弧光稳定、烧损率低且使用寿命较长，再结晶温度和抗蠕变性能也得到改善。导电性能接近2%钍钨电极，适用于交流（AC）和直流（DC）焊接，以及适合多种惰性气体保护工艺。

四、镧钨电极的生产方法

中钨智造镧钨电极由粉末冶金工艺制成，主要步骤如下：1）粉体混料包覆工序，选用高纯钨粉与硝酸镧溶液进行分子级混合包覆，确保镧组分均匀附着于钨粉颗粒表面；2）氢气两段还原工序，在还原过程中完成镧盐分解与氧化物还原，得到镧钨复合粉末；3）等静压成型与垂熔烧结工序，通过等静压压制形成长条坯料，再在氢气高温炉内完成烧结，消除粉体内部孔隙，提升坯料致密度，形成致密钨镧烧结杆；4）锻造与拉丝精整工序，烧结坯经多道次热锻细化组织，再通过拉丝设备拉拔至目标直径规格，消除内部微小气孔、裂纹缺陷；5）表面处理与色标标识工序，电极外圆抛光去除氧化皮，端部打磨平整后喷涂对应型号识别色漆，清洗、干燥后完成成品分装。

五、镧钨电极的应用

中钨智造镧钨电极依托无放射性、交直流通用以及低电流起弧稳定的特性，广泛应用于金属加工制造领域，包括钨极氩弧焊、等离子弧焊与切割、真空与微电子制造以及通用轻工设备等领域。

钨极氩弧焊（TIG焊接）：镧钨电极适配碳钢、不锈钢、铜合金、镍基合金以及铝合金等主流母材。根据氧化镧含量不同，WL10适合微型传感器和医疗器械薄壁零件的精密焊接，WL15适用于管道、压力容器以及普通机械构件的手工焊接，而WL20则常用于自动化机器人连续焊接生产线，实现稳定的弧光控制和均匀焊缝。

等离子加工工艺：在等离子弧焊和等离子薄板或厚板切割中，镧钨电极表现出较好的端头高温形状保持能力，长时间高功率作业不易出现端头熔化或掉渣现象，从而降低了焊缝和切割断面杂质缺陷的概率，适用于需要高稳定弧柱的厚板加工场景。

真空与微电子制造：镧钨电极可用于真空腔体密封件焊接以及半导体零部件的微连接工艺。由于其杂质析出量较低，能够有效减少真空腔体内的金属污染堆积，适合洁净度管控严格的生产环境，确保高精度连接质量。

通用轻工设备制造：在厨具、五金、轨道交通普通构件以及水暖管件的批量焊接中，镧钨电极可替代传统钍钨电极，简化车间职业健康防护配套投入，同时符合环保生产管控要求。
