ALLGENS
MEDICAL
About
New-Generation BonGold
FRIDAY
06
26
星期五
一块人工骨的36周
New Product
探秘新骼金
36 Weeks of a Bone Graft Material:
Exploring Next-Generation BonGold
INTRO
前言
一块理想的人工骨材料，进入骨缺损部位之后，应该发生什么？
它不能只是停留在缺损处，完成简单的空间填充；也不能过早失去结构，让新骨还来不及长入。更理想的过程是：先稳定存在，为新骨长入提供空间；随后伴随修复进程逐步降解；最终，把位置交给新生骨组织。
近日，奥精医疗科技股份有限公司何志敏、宋天喜、王华等在《生物骨科材料与临床研究》发表《聚丙交酯/矿化胶原人工骨材料在兔桡骨缺损修复中的应用》。该研究以36只新西兰兔桡骨缺损模型为对象，观察聚丙交酯/矿化胶原人工骨材料的安全性、有效性及降解特性，为人工骨材料的临床应用提供实验依据。【1】
这一次，我们不只看一个实验结论，而是沿着时间，看看一块人工骨材料在体内经历了怎样的36周。
A 36-week study observes how a polylactide/mineralized collagen artificial bone material behaves after implantation in a rabbit radius defect model.
Rather than simply filling the defect, the material is designed to remain stable, support new bone ingrowth, gradually degrade, and eventually give way to regenerated bone tissue.
PART.ONE
ALLGENS
在骨缺损修复中，材料选择一直是绕不开的问题。自体骨移植长期被视为骨缺损修复治疗的“金标准”，但也存在来源有限、供骨区造成新伤等问题；异体骨移植则可能面临免疫排斥风险。因此，来源更稳定、生物安全性较高的人工骨材料，成为骨缺损修复领域的重要研究方向。【1】
但对于人工骨材料而言，“有材料可用”只是第一步。真正进入骨缺损部位后，它还需要面对更具体的问题：能否在早期提供一定支撑，能否为新骨长入创造空间，能否在修复过程中逐步降解，并最终被新生骨组织替代。
这也是本文关注聚丙交酯/矿化胶原人工骨材料的原因。文章指出，目前部分骨组织工程材料仍存在力学性能与骨本身不匹配的问题；支架材料如果能在力学性能上接近宿主骨，既可对骨缺损部位起到一定支撑作用，也有助于促进骨缺损修复。【1】
换句话说，一个理想的人工骨材料，不只是被放进缺损区域、完成空间填充；它更像一个临时的修复支架：先稳定存在，为新骨长入提供环境；随后随着修复推进逐步降解，把位置交给新生骨组织。
PART.TWO
ALLGENS
这项研究中的材料，并不是单一成分，而是由聚丙交酯与矿化胶原组成的复合人工骨材料。
天然骨是一种由胶原蛋白和矿物羟基磷灰石构成的天然复合材料。在骨形成过程中，胶原分子先自组装形成胶原纤维，随后羟基磷灰石晶体沉积，最终形成矿化胶原纤维，构成骨组织的基本功能单元【1】这也是矿化胶原材料具有研究价值的基础：它并不是脱离骨组织结构去设计材料，而是从天然骨的有机-无机复合结构中寻找仿生路径。
而聚丙交酯的加入，则回应了另一个问题：材料进入骨缺损部位后，需要一定的空间支撑与结构稳定性。为改进人工骨材料的力学性能和生物降解性能，研究引入聚丙交酯材料；聚丙交酯具有良好生物相容性、高机械强度、多孔结构和足够孔隙率，常用于骨组织工程支架。【1】
矿化胶原提供的是贴近骨组织组成的仿生基础，聚丙交酯提供的是三维支架结构。它需要像骨，也需要为新骨生长保留空间。
图自1
PART.THREE
ALLGENS
材料设计完成后，更关键的问题是：它在体内会如何变化？为回答这个问题，研究建立了兔桡骨缺损模型。36只新西兰兔被分为三组：供试品组1植入人工骨修复材料，供试品组2植入人工骨修复材料与自体骨的混合材料，对照品组植入自体骨。每组各12只。【1】

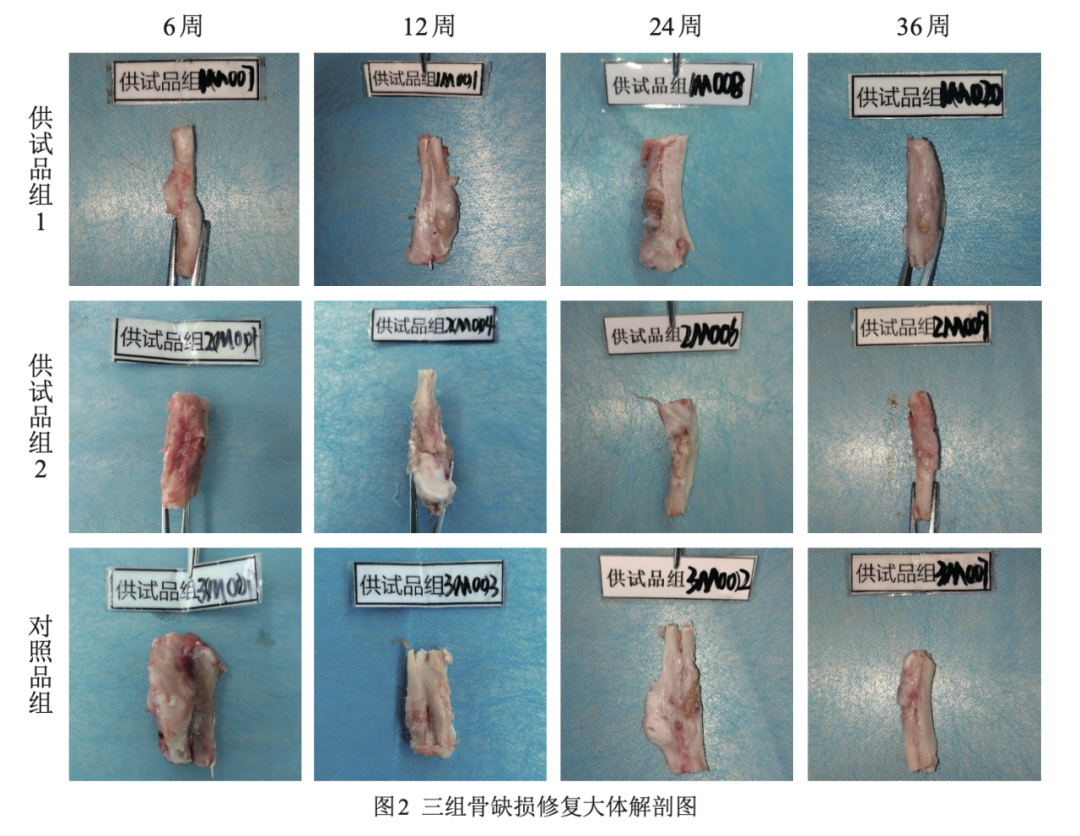

实验部位选择新西兰兔右前肢桡骨，制造16 mm节段性骨缺损。随后，研究在术后即刻、6周、12周、24周、36周等时间节点进行观察，评价方式包括影像学、大体解剖和病理组织观察。【1】
术后6周，人工骨材料仍保持完整形态，没有明显降解，但缺损部位已经出现新生骨组织。也就是说，材料在早期先稳定留在原位，为骨组织长入提供了空间和界面。【1】
到了术后12周，材料开始出现降解，新生骨组织能够完全封闭骨缺损部位。这个阶段，材料不再只是“留在那里”，而是开始与骨修复进程发生更明显的动态关系。【1】

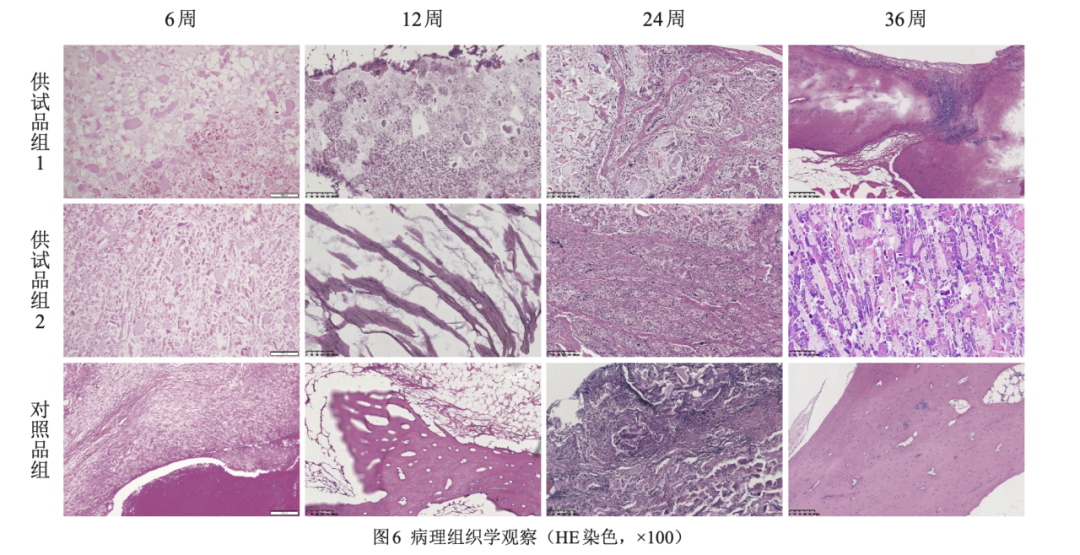

术后24周，人工骨材料大部分被骨基质、破骨细胞和骨小梁取代。此时，材料的角色已经逐渐从“支架”转向“被替代”：原先由材料占据的位置，正在被与骨修复相关的组织结构接续。【1】
到术后36周，人工骨材料完全降解，缺损部位修复良好。【1】
图自1
影像学结果也证实了这一连续过程。DR观察中，术后6周三组骨折线模糊、骨密度较低；术后12周，材料交界处骨折线基本消失，骨缺损区材料与周围骨组织形成骨连接；术后24周和36周，骨折线基本消失，骨缺损区材料与皮质骨连接形成。【1】
从6周到36周，这块材料经历了一个清晰的过程：先稳定存在，再开始降解，随后被新生骨相关结构逐步替代，最终完成降解。
好的人工骨材料，不只是“存在”，也要懂得在合适的时候“退场”。
图自1
PART.FOUR
ALLGENS
这项研究最值得被看见的，并不只是某一个时间点的结果，而是一个连续发生的修复过程。
材料植入后，先保持结构完整；随后伴随新骨长入开始降解；再逐渐被骨基质、破骨细胞和骨小梁取代；最终在36周时完成降解，与新生骨修复过程形成接续。
而这项研究中所采用的聚丙交酯/矿化胶原人工骨材料，正对应奥精医疗新一代骨修复材料——新骼金。
2025年，新骼金取得NMPA第三类医疗器械产品注册证及生产许可证。新骼金并不止是单纯的产品迭代，它背后连接着奥精医疗围绕矿化胶原材料、聚丙交酯支架、降解节律与新骨长入所开展的系统研究。
对于奥精医疗而言，这项研究不仅是一次聚丙交酯/矿化胶原人工骨材料的动物实验验证，也呈现了矿化胶原材料在骨缺损修复场景中的持续研究价值。
材料科学真正动人的地方，或许就在于：它并不是替代生命的修复，而是为生命的修复创造条件。
VIP复盘网
