玻璃基板产业迎来密集技术验证与产业落地催化，全球头部芯片、封测和材料厂商加速布局。

台积电联合Ibiden、群创光电加速验证玻璃基板导入下一代CoPoS先进封装工艺；康宁发布Glass Bridge玻璃基光互连组件、GlassWorks AI智能工艺平台，多项技术均基于玻璃基板应用。

从行业落地节奏来看，玻璃基板产业节奏清晰明确，形成清晰的三阶迭代周期。2026年为核心技术与产线验证窗口、2027年实现项目落地与设备订单集中释放、2028年进入规模化量产起量阶段。长期有望逐步替代传统有机基板、硅中介层，重塑半导体互连产业格局。

应用端层面，玻璃基板凭借高频低损耗、高稳定性和大尺寸适配优势，持续渗透AI先进芯片封装、CPO光电共封装、6G高速通信三大核心赛道，打开长期成长空间，成为先进封装的核心增量方向。

本文重点聚焦玻璃基板产业链设备环节，竞争格局和产业趋势。

01

玻璃基板概览

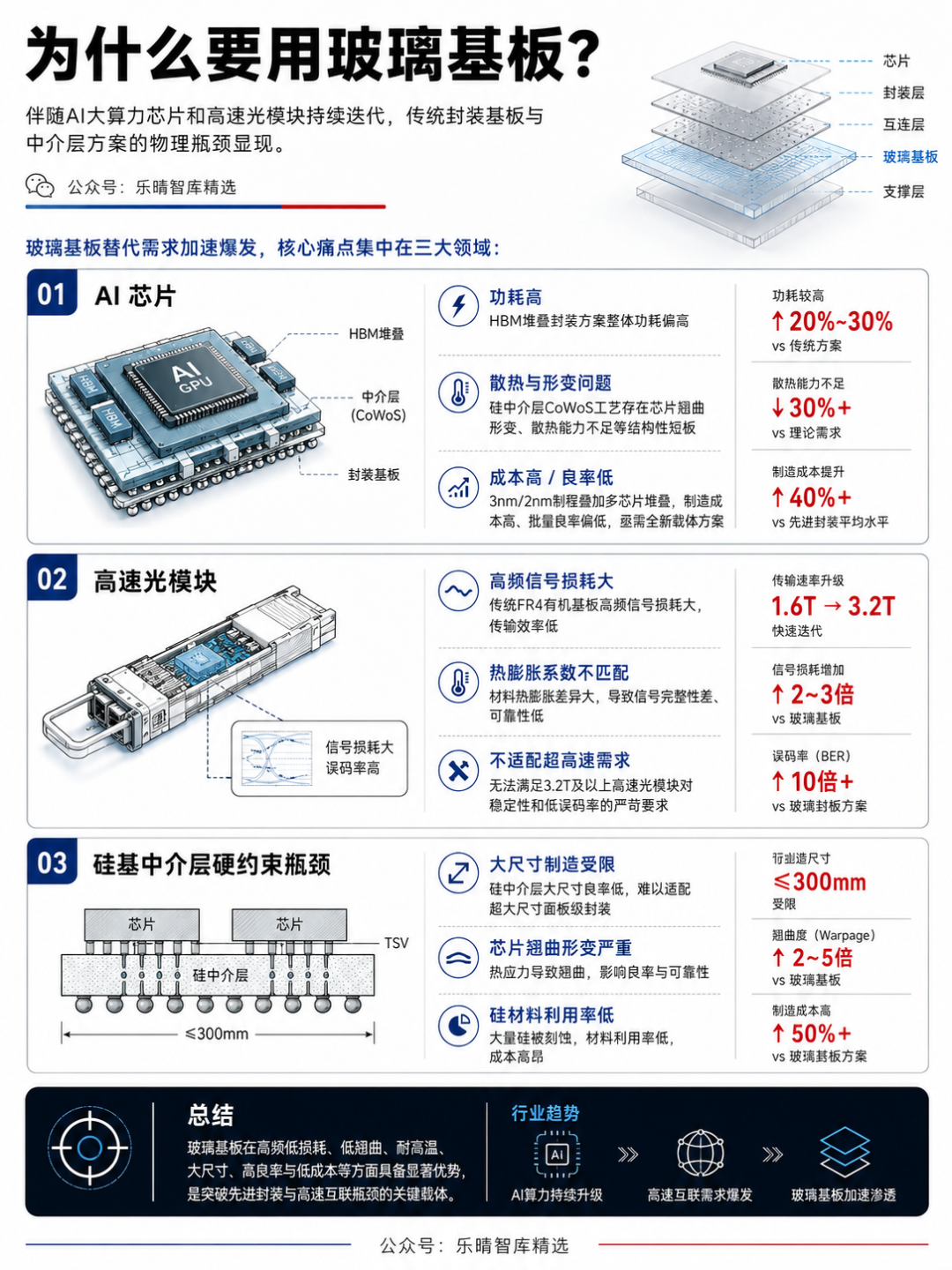

伴随AI大算力芯片和高速光模块持续迭代，传统封装基板与中介层方案的物理瓶颈显现。

玻璃基板替代需求加速爆发，核心痛点集中在三大领域：

AI芯片：当前主流HBM堆叠封装方案整体功耗偏高；硅中介层CoWoS工艺存在芯片翘曲形变、散热能力不足等结构性短板。同时3nm/2nm先进制程叠加多芯片堆叠，面临制造成本高、批量良率偏低的产业化难题，行业亟需全新载体方案替代。

高速光模块：行业从1.6T光模块快速向3.2T迭代，传统FR4有机基板高频信号损耗大、热膨胀系数不匹配，高速传输场景下信号稳定性差、误码率高，无法适配超高速光电传输需求。

硅基中介层硬约束瓶颈：传统硅中介层 TSV组合方案，受限于大尺寸制造受限、芯片翘曲形变严重、硅材料利用率低三大硬约束，无法适配超大尺寸面板级封装，且综合制造成本居高不下，规模化量产难度大。

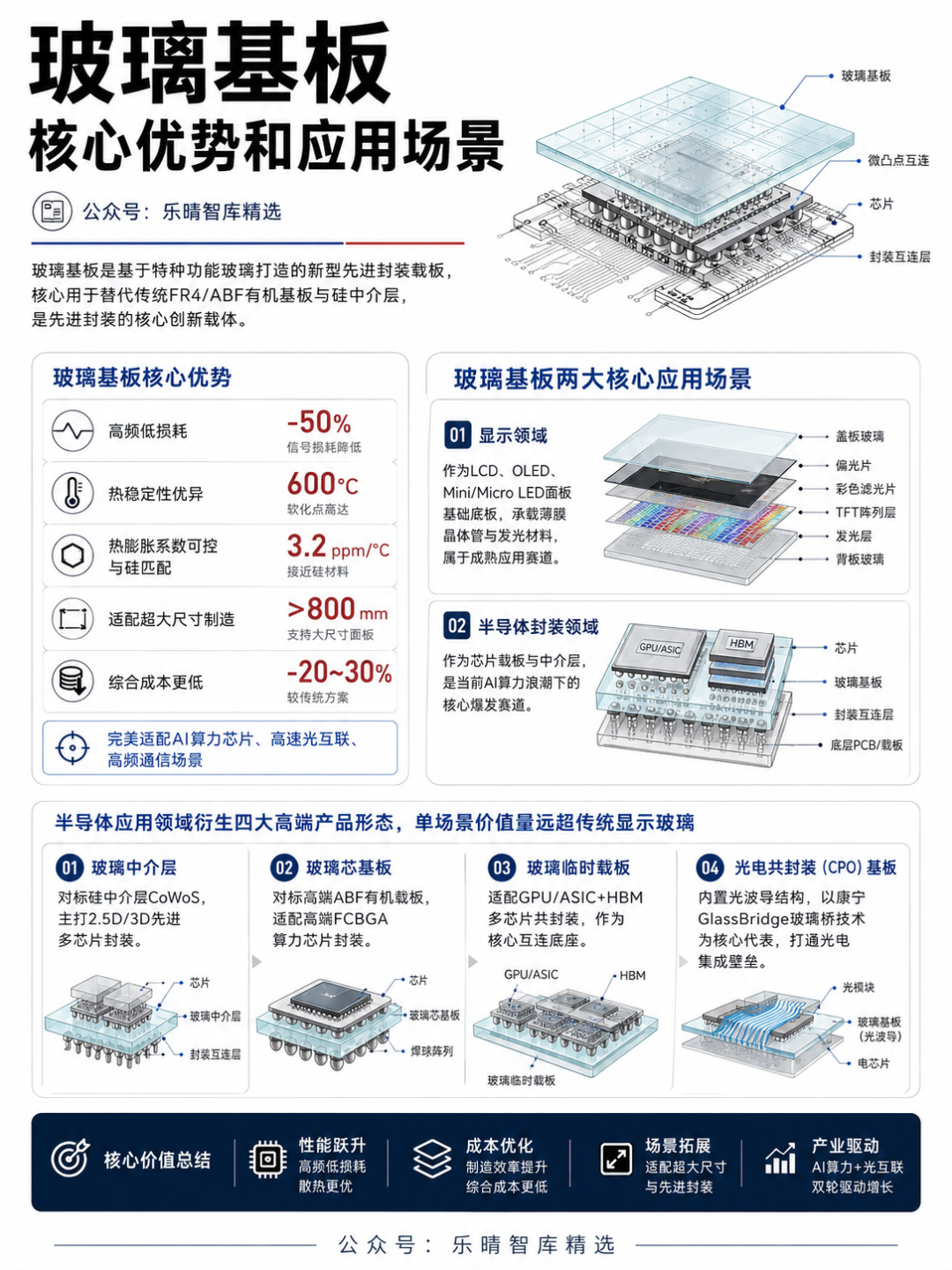

玻璃基板优势和应用场景

玻璃基板是基于特种功能玻璃打造的新型先进封装载板，核心用于替代传统FR4/ABF有机基板与硅中介层，是先进封装的核心创新载体。

玻璃基板核心优势：具备高频低损耗、热稳定性优异、热膨胀系数可控且与硅匹配、适配超大尺寸制造、综合成本更低五大核心优势，完美适配AI算力芯片、高速光互联、高频通信场景。

玻璃基板两大核心应用场景

显示领域：作为LCD、OLED、Mini/Micro LED面板基础底板，承载薄膜晶体管与发光材料，属于成熟应用赛道。

半导体封装领域：作为芯片载板与中介层，是当前AI算力浪潮下的核心爆发赛道。

当前TGV产业从显示产业向半导体先进封装产业加速生态迁移。

半导体应用领域衍生四大高端产品形态，单场景价值量远超传统显示玻璃。

玻璃中介层：对标硅中介层CoWoS，主打2.5D/3D先进多芯片封装；

玻璃芯基板：对标高端ABF有机载板，适配高端FCBGA算力芯片封装；

玻璃临时载板：适配GPU/ASIC HBM多芯片共封装，作为核心互连底座；

光电共封装（CPO）基板：内置光波导结构，以康宁GlassBridge玻璃桥技术为核心代表，打通光电集成壁垒。

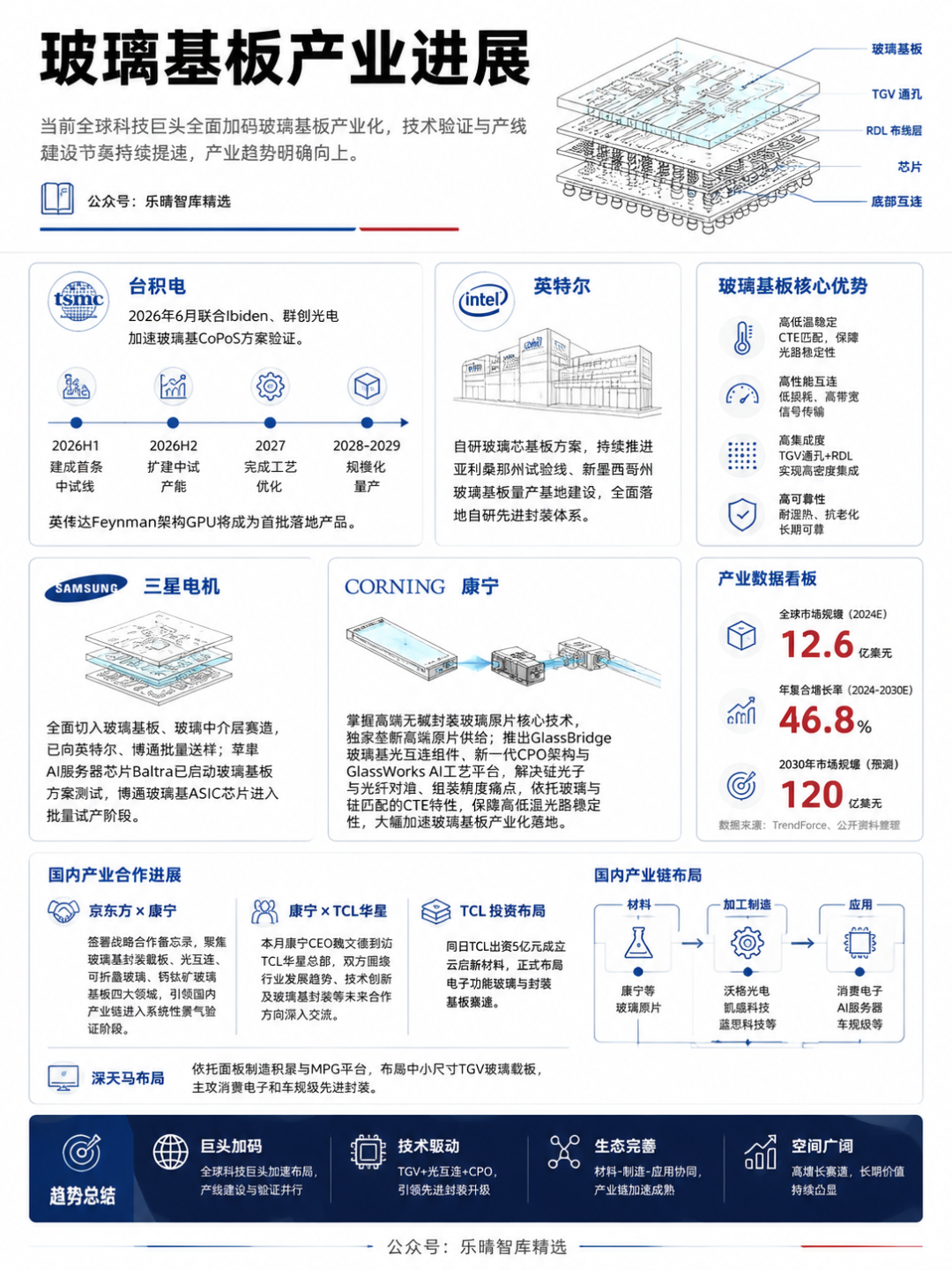

玻璃基板产业进展

当前全球科技巨头全面加码玻璃基板产业化，技术验证与产线建设节奏持续提速，产业趋势明确向上。

台积电：2026年6月联合Ibiden、群创光电加速玻璃基CoPoS方案验证，规划2026年上半年建成首条中试线、2026年下半年扩建中试产能、2027年完成工艺优化、2028-2029年实现规模化量产，英伟达Feynman架构GPU将成为首批落地产品。

英特尔：自研玻璃芯基板方案，持续推进亚利桑那州试验线、新墨西哥州玻璃基板量产基地建设，全面落地自研先进封装体系。

三星电机：全面切入玻璃基板、玻璃中介层赛道，已向英特尔、博通批量送样；苹果AI服务器芯片Baltra已启动玻璃基板方案测试，博通玻璃基ASIC芯片进入批量试产阶段。

康宁：掌握高端无碱封装玻璃原片核心技术，独家垄断高端原片供给；推出GlassBridge玻璃基光互连组件、新一代CPO架构与GlassWorks AI工艺平台，解决硅光子与光纤对准、组装精度痛点，依托玻璃与硅匹配的CTE特性，保障高低温光路稳定性，大幅加速玻璃基板产业化落地。

国内产业合作：国内头部厂商中，京东方与康宁签署战略合作备忘录，聚焦玻璃基封装载板、光互连、可折叠玻璃、钙钛矿玻璃基板四大领域，引领国内产业链进入系统性景气验证阶段。此外，本月康宁 CEO 魏文德到访 TCL 华星总部，双方围绕行业发展趋势、技术创新及玻璃基封装等未来合作方向深入交流；同日 TCL 出资 5 亿元成立云启新材料，正式布局电子功能玻璃与封装基板赛道。深天马依托面板制造积累与 MPG 平台，布局中小尺寸 TGV 玻璃载板，主攻消费电子和车规级先进封装。加工制造端，沃格光电、凯盛科技、蓝思科技等企业在TGV与玻璃基板领域深度布局。

02

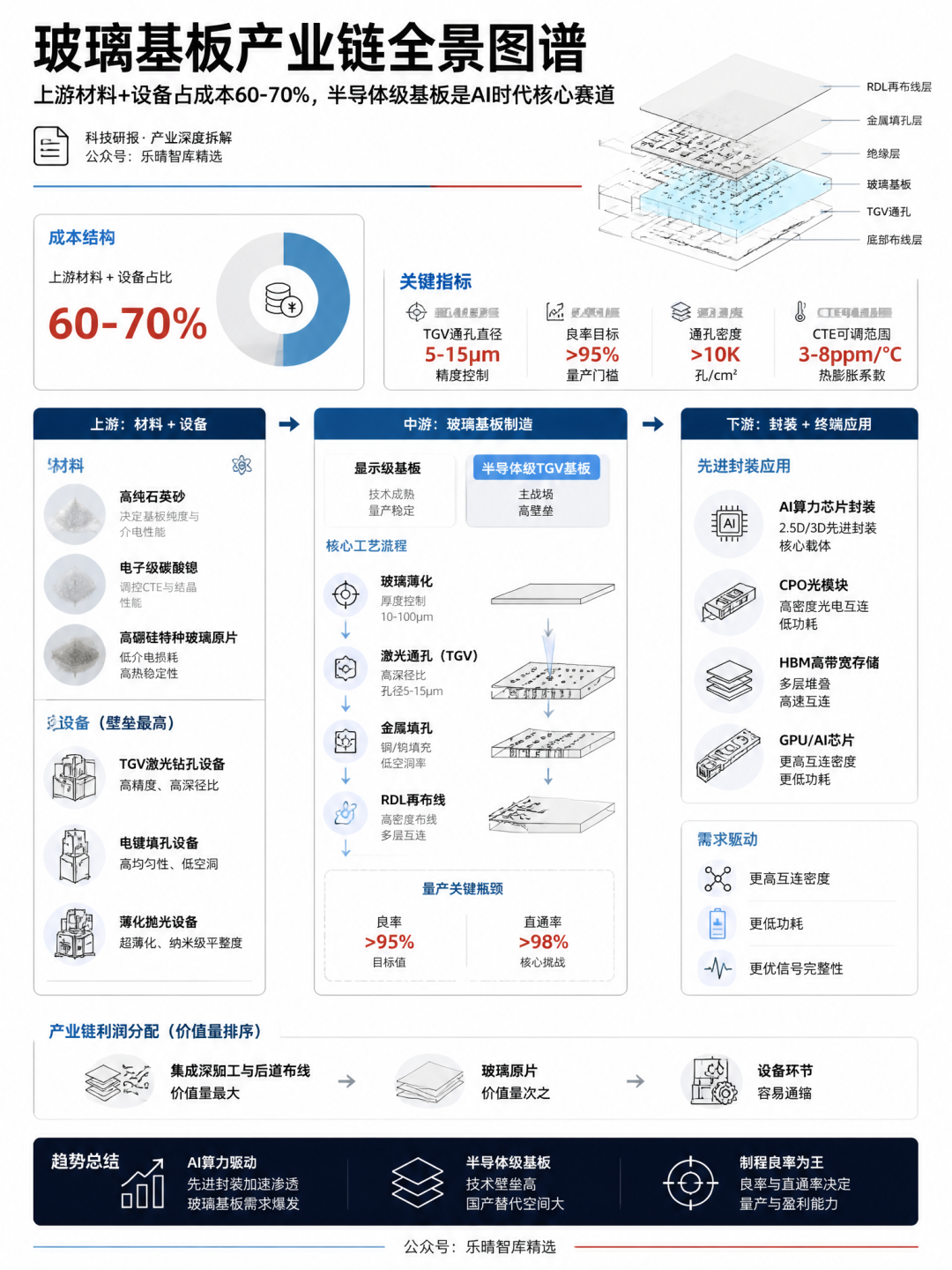

玻璃基板产业链

玻璃基板产业链完整覆盖特种玻璃原片、核心工艺药水耗材、TGV通孔加工、金属化镀膜、电镀填铜、RDL重布线、AOI检测以及终端封装全流程，设备与高端材料为当前核心卡脖子环节。

玻璃原片：封装级玻璃区别于普通显示玻璃、药包玻璃，核心壁垒在于CTE系数与硅材料精准匹配（3–5 ppm/℃），是保障封装良率、防止翘曲分层的基础。主流技术路线包括高硼硅压延法、特种功能玻璃、微晶玻璃等。

全球高端市场由康宁、肖特、AGC、NEG海外四巨头垄断。国内厂商加速追赶，凯盛科技布局UTG超薄玻璃 8英寸TGV基板，配套中建材上游原料。彩虹股份G8.5/G10.5高端显示基板成熟，8英寸半导体封装玻璃基板送样验证；力诺药包、戈碧迦从药用高硼硅玻璃跨界切入电子级特种玻璃领域；旗滨集团依托高硼硅、特种玻璃技术，延伸布局药包与半导体电子级玻璃；东旭光电全世代显示基板产能完备，自建TGV试验线，布局屏芯协同赛道。

药水材料

药水是电镀液、添加剂是TGV深孔填铜、RDL图形化的核心耗材，贯穿全生产流程。其中高深宽比TGV填铜电镀液与专用添加剂技术壁垒最高、增量空间最大。

药水耗材高端市场长期被乐思、陶氏杜邦、安美特等海外厂商垄断，国产替代快速推进。三孚新科 佛智芯形成材料 工艺 设备闭环，TGV填孔电镀液适配100:1超高深宽比通孔。天承科技独创脉冲搭桥（THF） 直流填充（TSV）两步法方案，适配20–50μm孔径、200–400μm厚玻璃无空洞填铜，良率较传统一步法提升20%，客户覆盖京东方、云天半导体。万润股份、光华科技、艾森股份、飞凯材料、安集科技、鼎龙股份等分别布局电镀化学品、光刻耗材、抛光耗材等配套材料。

03

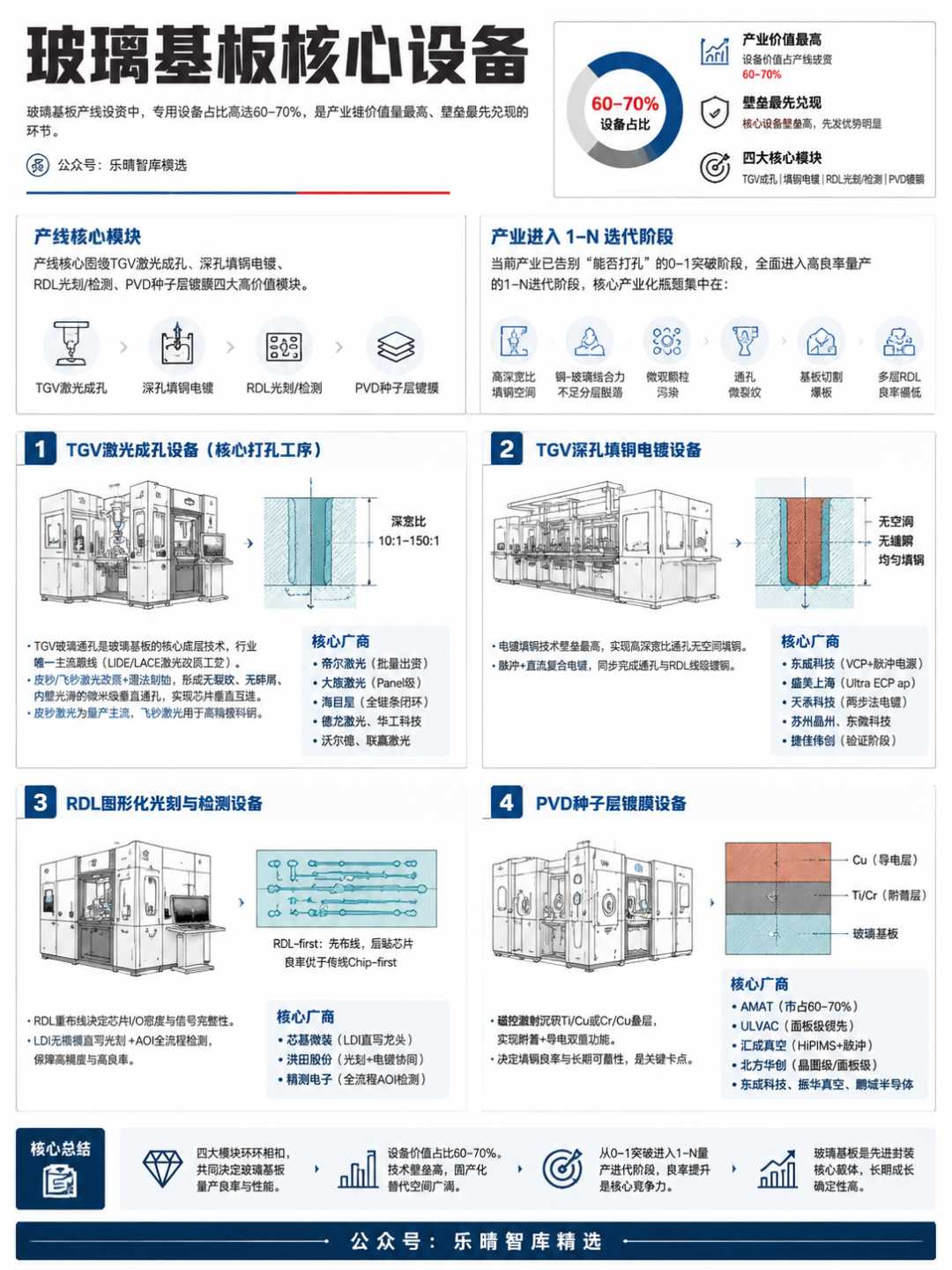

玻璃基板设备

玻璃基板产线投资中，专用设备占比高达60–70%，是产业链价值量最高、壁垒最先兑现的环节。

产线核心围绕TGV激光成孔、深孔填铜电镀、RDL光刻/检测、PVD种子层镀膜四大高价值模块。

当前产业已告别“能否打孔”的0-1突破阶段，全面进入高良率量产的1-N迭代阶段，核心产业化瓶颈集中在：高深宽比深孔填铜空洞、铜-玻璃结合力不足导致分层脱落、微观颗粒污染、通孔微裂纹、基板切割爆板、多层RDL布线良率偏低。

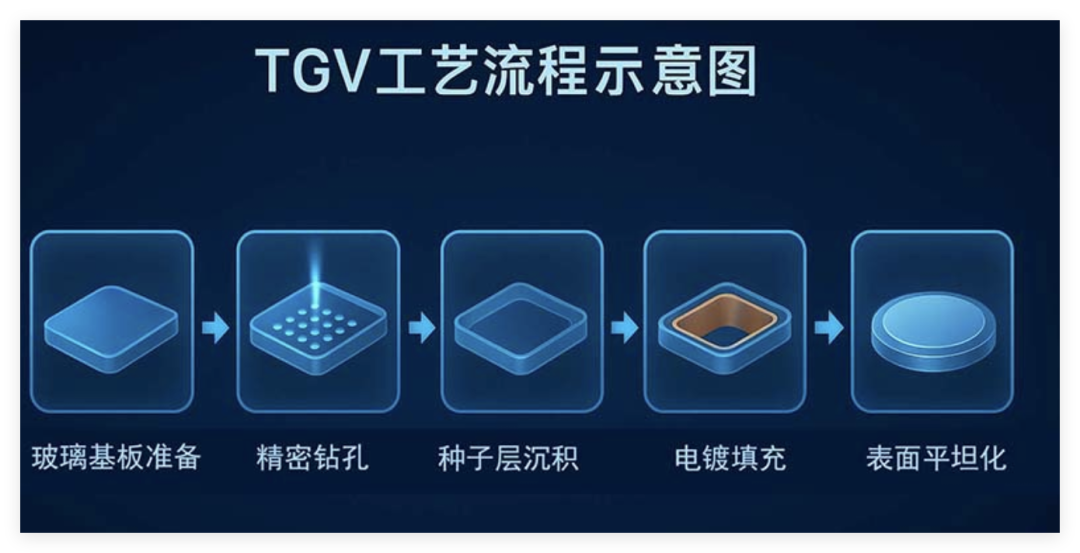

TGV激光成孔设备（核心打孔工序）

TGV玻璃通孔是玻璃基板的核心底层技术，也是行业公认的唯一主流路线（LIDE/LACE激光改质工艺），台积电CoPoS、Intel、三星、京东方均采用该方案。

工艺原理为：利用超快皮秒/飞秒激光对50–500μm超薄玻璃内部进行精准改质，再通过湿法刻蚀成型，最终得到深宽比10:1~150:1、无裂纹、无碎屑、内壁光滑的微米级垂直通孔，实现芯片垂直互连。

量产端以皮秒激光为主流，飞秒激光多用于高端科研与超高精度试样。

帝尔激光是全球首家实现TGV激光设备批量出货，进入海外头部封测主链的国产激光厂商，覆盖310×310mm晶圆级、面板级产线。大族激光实现Panel级TGV激光设备批量交付，适配大尺寸基板量产。海目星具备超快激光器自研 湿法蚀刻全链条闭环能力。德龙激光、华工科技、沃尔德、联赢激光均有技术布局。

TGV深孔填铜电镀设备

电镀填铜是TGV金属化环节技术壁垒最高、产业化难度最大的工序，是玻璃基板从“能打孔”到“可商用”的核心关键。

通过脉冲 直流复合电镀工艺，实现超高深宽比通孔内部无空洞、无缝隙、孔底孔口均匀填铜，同时同步完成RDL线路镀铜。

东威科技：垂直连续电镀（VCP） 自研脉冲电源方案，适配20–50μm常规量产孔径，实现通孔无空洞填充，已通过三星、SK海力士、台积电核心验证，商业化进度领先。

盛美上海Ultra ECP ap面板级专用电镀设备，专攻高深宽比无空洞填铜，前道清洗 电镀环节国内垄断，后道TGV面板级电镀技术行业领先。天承科技两步法电镀方案（脉冲搭桥THF 直流填充TSV），相较传统一步法良率提升20%，适配规模化量产。苏州晶州、东微科技、捷佳伟创等完成设备与工艺布局，处于客户验证阶段。

RDL图形化光刻与检测设备

RDL重布线是玻璃基板从“能导电”到“高性能可用”的最后核心工序，直接决定芯片I/O密度与高速信号完整性。

当前RDL-first（先布线、后贴芯片）为行业主流路线，经台积电CoPoS、Rapidus工艺验证，良率显著优于传统Chip-first方案。

RDL制程核心依赖LDI无掩模直写光刻与全流程AOI检测，国内核心厂商中，芯碁微装作为泛半导体LDI直写光刻龙头，具备亚微米级超高对位精度，唯一覆盖PCB/IC载板/先进封装/掩模版四大领域的直写设备厂商，是玻璃基板RDL图形化核心国产设备供应商。洪田股份旗下洪镭光学专注直写光刻设备研发，控股东莞速远布局VCP电镀设备，形成光刻 电镀前后道设备协同优势。精测电子布局TGV成孔、电镀、RDL布线全流程AOI检测设备，针对性解决玻璃高透光性带来的微缺陷检测难题，覆盖全制程良率管控。

PVD 种子层

PVD种子层是TGV金属化的核心打底膜与可靠性屏障。

通过磁控溅射工艺在玻璃通孔内壁沉积Ti/Cu或Cr/Cu超薄叠层：底层Ti/Cr为附着力过渡层，实现玻璃与铜层紧密结合、防止铜扩散与分层脱落；顶层Cu为导电种子层，为后续电镀填铜提供连续导电基底，直接决定填铜良率与产品长期可靠性，是TGV工艺从“能打孔”到“能导电”的关键卡点。

全球TGV-PVD设备市场高度集中，AMAT、ULVAC双寡头合计市占超90%，技术壁垒极高。

AMAT（应用材料）是全球绝对龙头，凭借Endura集群平台垄断晶圆级、先进封测市场，稳定支持50:1高深宽比通孔镀膜，适配台积电、三星、Intel高端量产线，TGV领域市占60–70%。

ULVAC（日本爱发科）主打大尺寸面板级市场，最大适配650×650mm基板，已导入京东方、夏普供应链。

当前该环节设备量产以传统直流磁控溅射为主，HiPIMS高功率脉冲溅射为下一代技术升级方向，尚未大规模商业化。

国内厂商中汇成真空实现TGV-PVD设备批量交付的厂商，自研HiPIMS 脉冲偏压核心工艺。北方华创200/300mm晶圆级PVD设备技术成熟、批量供货；全新600×600mm大尺寸面板级TGV-PVD样机已发布，适配TGV/RDL种子层工艺。东威科技跨界布局PVD种子层 电镀填铜一体化成套方案，主打前后道工艺协同，适配中低深宽比量产场景。广东振华真空、深圳鹏城半导体完成TGV-PVD设备技术布局，以小批量、科研、中试线配套为主。

当前玻璃基板产业已进入验证落地前夜，全球头部厂商技术路线统一、落地节奏明确，2026-2028年为设备订单释放、产能爬坡、国产替代的核心窗口期。产业链核心价值集中于上游设备与高端耗材，四大核心设备赛道（激光、电镀、光刻、PVD）有望率先兑现业绩，国内厂商已实现从0到1突破。受益于玻璃基板产业规模化浪潮，有望加速实现国产替代。
