而传统硅基MOS与IGBT开关损耗大、效率不足，很难发挥800V高压直流架构的节电优势。以碳化硅（SiC）和氮化镓（GaN）为代表的第三代功率半导体材料是这套供电方案的标配组合，迎来全新的需求入口。
今天我们来研究功率半导体。下文从：① 功率半导体“全线涨价”原因；② 功率半导体--基础知识扫盲；③ 市场规模&竞对；④ 产业链；⑤ 细分标的；⑥ 总结&建议；六个维度来解析。
最近功率半导体“全线涨价”，这轮涨价不是某一类器件单独走强，而是从MOSFET、IGBT到二三极管等都出现调价，说明问题不只是单品供需，而是整个功率半导体链条的成本和供需都在同步变化 。当原材料、代工、封测和终端需求同时变化时，企业往往会先后发布涨价函，形成“全线涨价”的市场观感。
所以，这轮上涨更偏向结构性涨价，而不是单纯的短期炒作。本质上是AI 数据中心需求突然拉高 8英寸成熟制程和封装材料供给偏紧 成本上升同时发生，多重叠加所致。
1、AI 数据中心是最大新增变量
AI 服务器、GPU 集群、800V/48V供电架构、UPS、电源模块、液冷配电都会大量消耗 MOSFET、IGBT、SiC/GaN、功率IC。英飞凌已明确把 2026 财年 AI 数据中心电源相关收入预期提到约 15亿欧元，2027 财年约 25亿欧元，并加大资本开支以扩充 AI 数据中心供电产能。 这说明 AI 对功率器件的拉动已经从“概念”变成真实订单。
2、8英寸成熟制程产能没有跟上
MOSFET、IGBT、二三极管等很多功率器件仍主要依赖 8 英寸成熟制程。近期行业报道提到，2026 年全球 8 英寸晶圆代工产能利用率预计升至 85%–90%，部分晶圆厂代工报价上调 5%–20%；而功率器件涨幅普遍落在 10%–20% 区间。 这类产能扩产慢、折旧老、利润率不如先进制程，一旦需求回暖，价格弹性很大。
3、封装&上游材料成本上涨
功率器件不像逻辑芯片只看晶圆，封装、铜框架、铝线、陶瓷基板、树脂、散热材料占比很高。有行业分析称，封装成本可占器件总成本 50% 以上，铜、铝、树脂等上游原材料涨价会直接传导到引线框架、散热和封测环节。 所以这轮不是只有晶圆涨，封测、材料也在涨。
4、车规、工控、新能源需求同步恢复
过去两年部分功率半导体受库存周期压制，价格偏弱。但现在汽车订单、工业控制、新能源、光储充等需求逐步修复，和 AI 数据中心抢部分同类产能。英飞凌在最新季报中上调2026财年展望，并预计AI数据中心相关营收2026财年约15亿欧元、2027财年约25亿欧元。
5、产品结构升级导致“高端器件更缺”
AI 电源和新能源车更偏好高效率、低损耗、高压大电流器件，例如 SiC MOSFET、GaN、车规 IGBT、低阻 MOSFET、功率模块。这些产品认证周期长、良率爬坡慢、客户替换成本高，厂商有更强议价能力。
功率半导体本质上是一种电力开关，能够在低阻状态下流过从几安培到几千安培的电流，能够在毫秒甚至微秒时间内对高达数千伏高电压、数千安培的大电流进行控制。

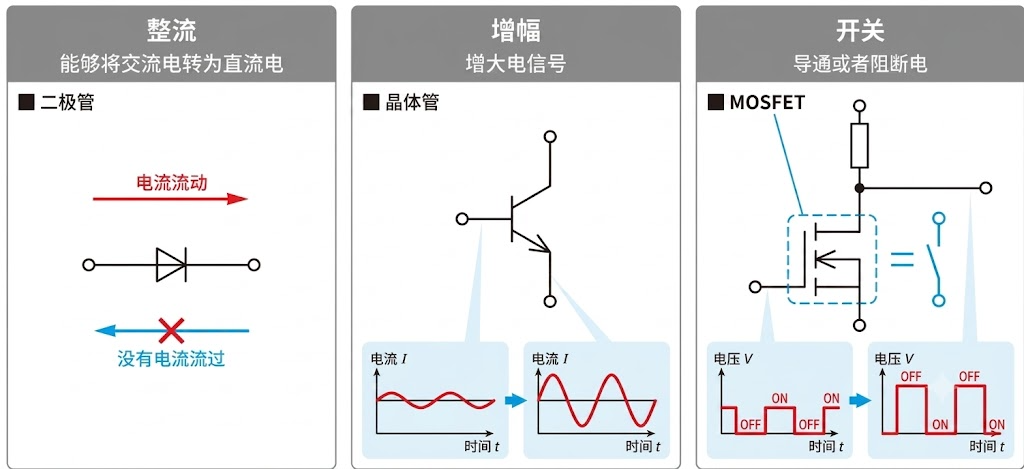

其主要功能，可概况为五类：功率转换、功率放大、功率开关、线路保护、整流（交流转换直流）与逆变 （直流转换交流）。
比如新能源汽车的电驱和充电系统、光伏逆变器、储能变流器、数据中心电源，几乎都离不开功率器件。
2、分类

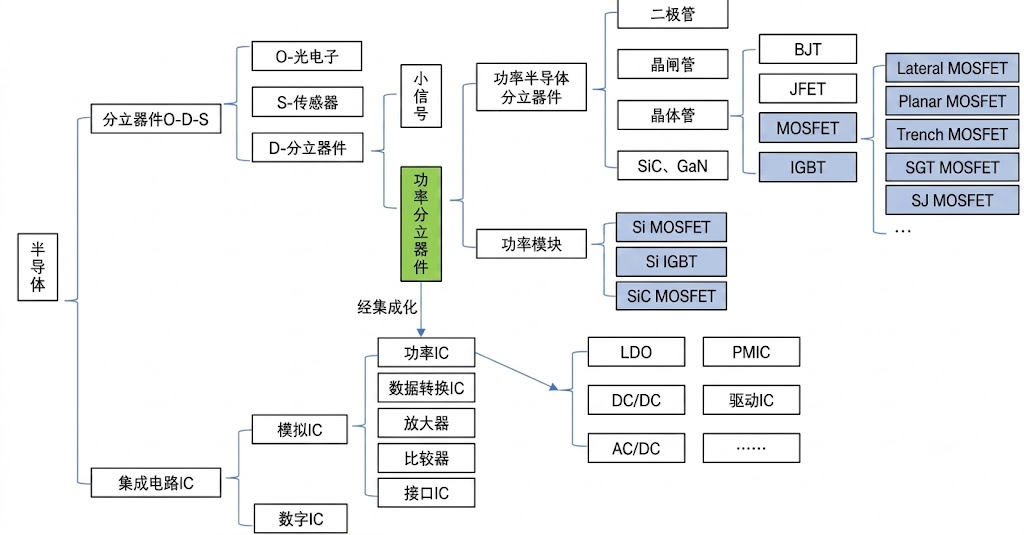

（1）按集成度分为两大类：
功率分立器件：功率二极管 、 晶闸管（SCR/GTO/IGCT）、MOSFET 、 IGBT、 双极型功率晶体管（BJT/GTR）.
功率集成电路（功率IC）：电源管理IC（PMIC）、 驱动IC 、智能功率模块（IPM）、功率模块。
（2）按材料代际分为：第一代（硅基 Si）、第二代（砷化镓 GaAs）、第三代宽禁带半导体（SiC 碳化硅 / GaN 氮化镓）。

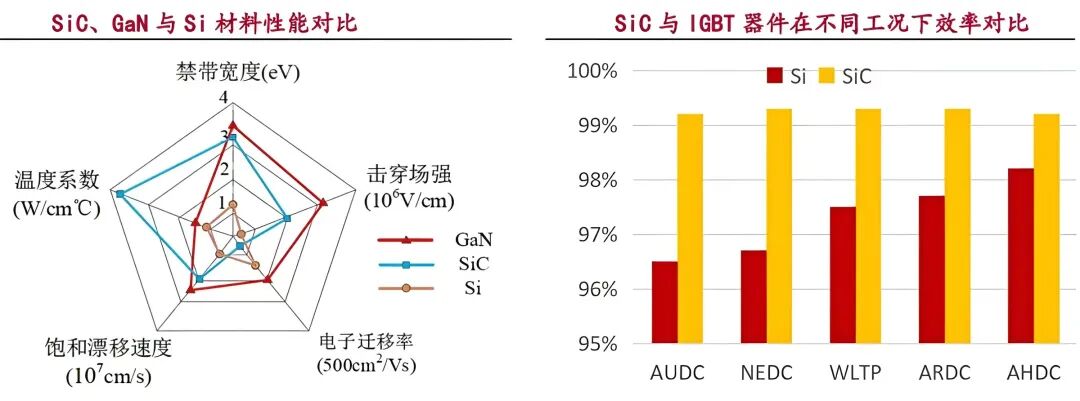

SiC 和 GaN 凭借更高耐压、更低损耗和更快开关速度，正在新能源车、光伏等高端场景快速替代传统硅基器件。

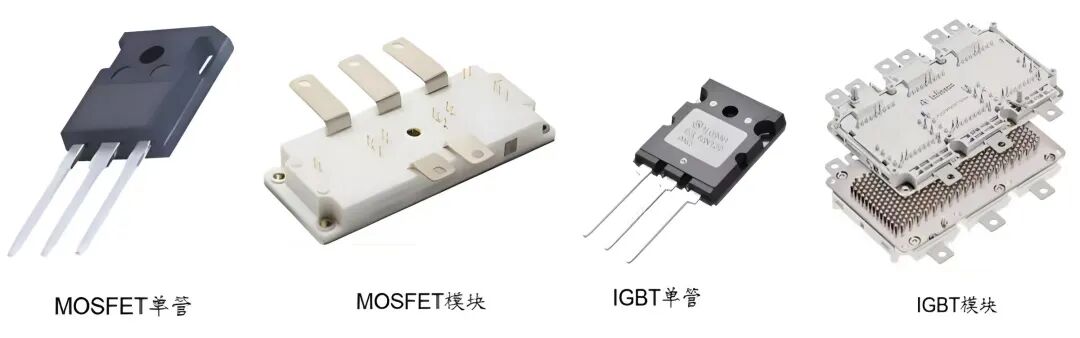

从目前市场需求来看，硅基 MOSFET、硅基 IGBT 以及碳化硅为目前功率半导体分立器件的主力产品。MOSFET适合高频低压场景，IGBT适合低频高压大功率场景；SIC（碳化硅）可用来制作碳化硅MOSFET，兼顾高压、高频与低损耗，性能全面超越传统硅器件。
MOSFET 最常见的功能有两类：开关和放大。① 在开关电路里，它可以快速接通或断开电流，广泛用于电源、负载开关、DC-DC 变换器和电机控制。
② 在模拟电路里，它也可以用于信号放大，尤其适合小信号和高频场景。
（2）IGBT --电子装置的“CPU”
IGBT 是“绝缘栅双极型晶体管”，可以理解为把 MOSFET 的高输入阻抗和 BJT 的低导通压降结合起来。
它俗称电力电子装置的“CPU”，是能源变换与传输的核心器件，由 BJT 和MOSFET 组合而成，是一种全控型、电压驱动的功率半导体器件。IGBT 没有放大电压的功能，导通时可以看做导线，断开时当做开路。
IGBT 同时具有 BJT和 MOSFET 的优点，即高输入阻抗、低导通压降、驱动功率小而饱和压降低等，IGBT 与 BJT 或 MOS 管相比，其优势是它提供了一个比标准双极型晶体管更大的功率增益，以及更高的工作电压和更低的 MOS 管输入损耗。
因此广泛应用于直流电压为 600V 及以上的变流系统如交流电机、变频器、开关电源、照明电路和牵引传动等场景。
（3）Sic--第三带半导体材料代表
Sic，碳化硅是一种由碳和硅组成的化合物半导体材料，属于“第三代半导体”的核心代表。
1、全球市场

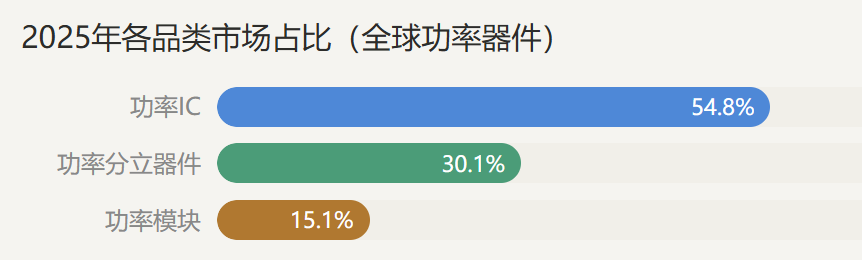

基于Omdia数据，2024年全球功率器件（含SiC）规模为530.6亿美元：2020-2024年复合增长率为3.55%。随着第三代半导体材料加速渗透，预计2024-2029年间，全球功率器件有望维持8.43%的年复合增长率至795.3亿美元。
第三代半导体材料保持高增长，根据Omdia，Yole预测，2024-2029年全球碳化硅功率器件市场或将保持39.9%的复合增长率至136亿美元。
2、国内市场
中国作为全球最大的功率半导体消费国，贡献了约40%的功率半导体市场。根据Omdia数据，2025年中国规模>1800亿元，近五年CAGR约12%，2025-2030年中国CAGR为6%，呈现稳健增长通道。
驱动中国市场高速增长的三大核心引擎：新能源汽车（单车功率器件价值460美元/辆）、光伏储能逆变器、AI数据中心与5G基站建设。IGBT模块国产化率已从2021年31%提升至2024年65-70%，标志着国产替代进程加速推进。
3、竞争格局
（1）第一梯队 · 绝对领先
英飞凌 Infineon（德）— 市占率 17.7%
全球功率半导体龙头，深耕IGBT/SiC，在汽车、工业、可再生能源领域技术与专利壁垒最高，主导高端SiC市场。2024年市占率同比下降2.9个百分点，但地位仍无可撼动。
（2）第一梯队 · 欧美领军
安森美 onsemi（美）8.7% ｜ 意法半导体 STMicro（欧）7%
安森美深耕SiC MOSFET，是车规级SiC重要供应商；意法是IGBT及SiC领域劲旅，在工业与汽车市场均有强势布局，均在宽禁带器件上大力投入，研发支出占比行业最高。
（3）第二梯队 · 日系集团
三菱电机（日）4.7% ｜ 富士电机（日）3.9%
日系企业凭借深厚的IGBT模块工程积累，主导轨道交通、工业变频、大功率UPS场景，技术成熟、可靠性高，但在SiC新赛道布局相对保守。
（4）第三梯队 · 国产新势力
2024年两者均是唯一市占率提升的前十企业。士兰微升至第六、比亚迪半导体首次跻身全球前十（第七），标志着中国功率半导体企业正式进入全球第二梯队。另外，华润微、扬杰科技、振华科技——具备IDM全链条能力，在IGBT、中低压MOSFET领域规模化量产，加速向高端渗透。

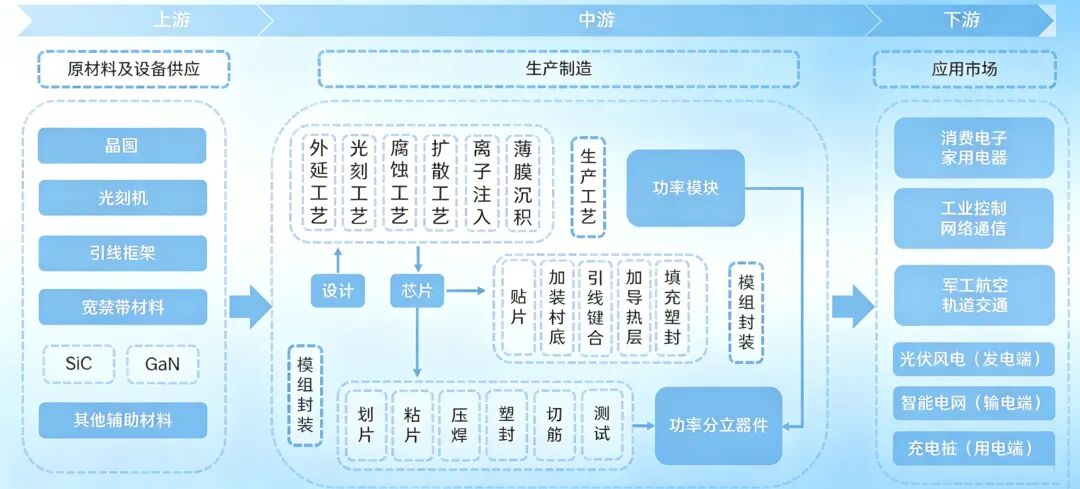

四、产业链
（1）半导体材料，包括：硅片（硅基衬底）、 SiC 晶圆、GaN 外延片、引线框架 、 封装树脂 、焊料。
（2）半导体设备，包括：光刻机 、 刻蚀机、 CVD/PVD 设备、离子注入机、清洗机、量检测设备等 。
2、中游 — 生产制造（设计、制造、封测）
中游中，IDM（设计-制造-封测一体化）是功率半导体最主流模式，英飞凌、安森美、士兰微、华润微均采用IDM战略，可实现工艺协同优化。
（1）芯片设计（Fabless）
包括功率器件拓扑结构设计、版图设计、仿真验证、IP 授权等。
（2）晶圆制造（Foundry / IDM）

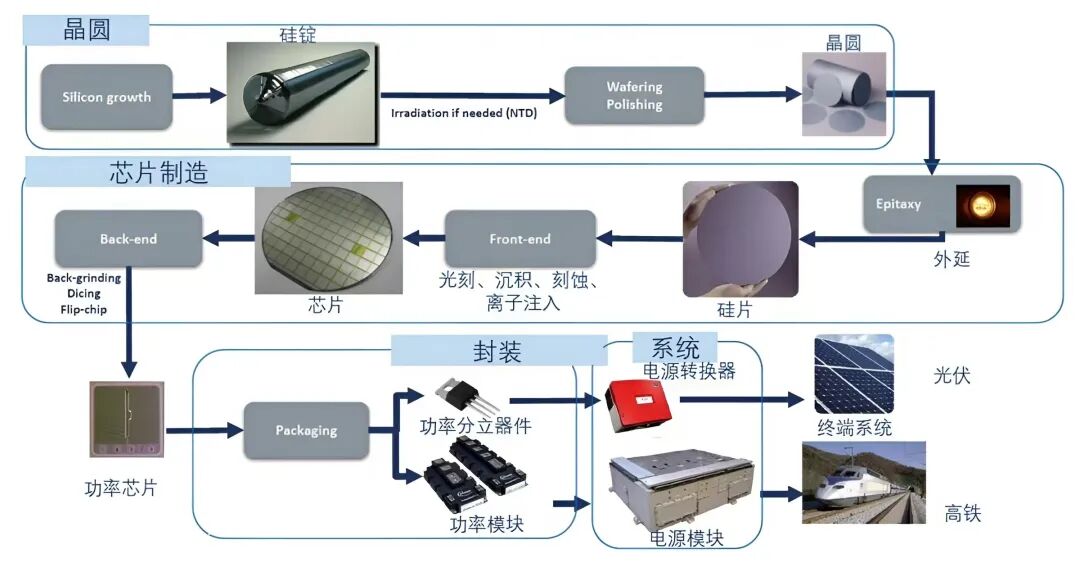

通过区熔法（FZ）和直拉法（CZ）得到单晶硅，经过切割抛光后获得晶圆衬底，衬底进行外延工艺加工生产外延片，根据器件结构进行薄膜沉积、涂胶、光刻、刻蚀、离子注入、清洗等多道工艺获得裸片晶圆，裸片晶圆经过封装成为功率器件，多个裸片按一定电路连接并进行模块化封装为功率模块。最后，再将封装好的功率单管或功率模块器件应用到逆变器等电源模块中。
下图：功率半导体的制造流程
（3）封装测试（OSAT）
功率模块封装（DBC基板、铜烧结）· 分立器件封装（TO、SOT）\ 芯片测试与可靠性验证。
（1）新能源汽车（增速最快）：如电机驱动逆变器（IGBT/SiC MOSFET）、 OBC 车载充电、 DC/DC 转换 、充电桩等场景。
（2）光伏储能领域：如组串式逆变器、 储能 PCS、 光伏微逆变器（GaN 高频）等场景。
（3）AI数据中心 / 5G：如服务器电源（GaN 48V 总线）、基站 PA 电源、 高效 DC/DC等场景。
（4）工业控制：如变频器、工业机器人 、电焊机 、智能装备、轨道交通牵引系统等领域。
（5）消费3C电子 ：空调变频（IPM 模块）、 白色家电、手机快充（GaN 充电器）、电视电源等领域。
4、各环节价值占比
功率半导体产业链价值主要集中在中游制造端，以下为各环节价值贡献估算：
对于Sic等高端器件，材料环节（Sic晶圆 外延）价值占比可高达20-30%，成本权重远超硅基产品。功率模块（IPM/IGBT模块）的封装环节价值占比也显著提升，可达25%以上，因模块封装集成了DBC基板、铜烧结、键合等高价值工艺。
五、细分标的
以下是不完全列举：
（1）材料与设备
① 三安光电（SiC/GaN衬底外延）；② 天岳先进（SiC衬底）
③ 露笑科技（SiC衬底）；④ 北方华创（刻蚀/PVD设备）
⑦ 新莱应材（半导体真空阀泵零件）；⑧ 长川科技（全品类测试设备）
（2）制造：器件设计 / IDM / 封测
①*闻泰科技（IDM 车规分立、安世半导体）；② 士兰微（IGBT/MOSFET领域IDM 龙头）；
③华润微（SiC/GaN领域IDM 龙头）；④ 扬杰科技（分立器件IDM 一体化）；
⑤ 斯达半导（IGBT模块）；⑥ 新洁能（中高端MOSFET设计龙头）；
⑦ 捷捷微电（二极管/晶闸管）；⑧ 苏州固锝(二极管分立器件）；
⑨ 东微半导（高压MOSFET）； ⑩ 宏微科技 （IGBT模块）；
⑪华微电子（IGBT/功率IC老牌IDM一体化）； ⑫ 台基股份（晶闸管/IGBT）
⑬ 派瑞股份（特高压器件）； ⑭ 振华科技（军工IGBT）；
⑮ 银河微电（车轨细分功率器件）；⑯ 芯导科技（消费电子TVS小型化器件）；
⑰ 时代电气（轨交IGBT模块）；⑱ 锴威特（车轨MOSFET功率器件）；
⑲ 亚光科技（军工射频功率器件）；⑳ 民德电子（Smart IDM 功率半导体龙头）。
六、总结&建议
（1）全球市场长坡厚雪、中国加速自主化
功率半导体是"电气化时代的石油"，新能源汽车、光伏储能、AI数据中心三大新需求叠加，预计2025-2030年全球市场CAGR保持在8-10%，总体规模有望突破万亿元量级。
中国大基金持续加码，国内IGBT模块国产化率从31%升至65-70%，未来SiC/GaN是下一个主战场。预计2028年中国功率器件市场突破170亿美元。
（2）竞争分化、第三代材料是关键
竞争格局分化加剧：全球呈现"强者恒强"趋势，英飞凌等龙头通过并购、技术代差持续扩大护城河；国内头部IDM企业（士兰微、华润微等）正从"中低端替代"向"高端突破"跨越。
第三代半导体是决胜关键，SiC在新能源主逆变器中渗透率快速提升，GaN在快充、数据中心48V总线中加速普及。谁能率先突破车规级SiC量产，谁就能抢占下一个十年的最大增量市场。
（3）产业链短板&主线建议
产业链短板待补：上游高端设备（光刻机）、SiC 8英寸大尺寸衬底、高端功率IC仍是主要卡脖子环节，需要政策与资本持续长期投入才能实现真正自主可控。
投资主线建议：沿"新能源车 光伏储能 AI基础设施"三条主线布局，重点关注具备IDM全链条能力、在SiC/GaN有先发布局、且在车规认证进展顺利的头部企业，以及上游SiC衬底和特种设备的稀缺标的。
