芯朋微第二代SiC隔离驱动芯片PN7905
五大优势赋能光储充系统升级
当前，光储充一体化产业正迈入高速增长周期，储能电站、直流快充设备持续迭代升级，对功率变换系统提出了更高的性能要求。碳化硅材料凭借优异的物理特性，SiC功率器件具备更强的耐压能力、更稳定的高温工况表现以及更低的开关损耗，综合性能全面优于传统硅基产品，因而备受市场关注。为匹配行业升级需求，芯朋微推出适配光储充场景的第二代 SiC 隔离驱动芯片 PN7905，为光储充产业高质量发展提供核心硬件支撑。
【PN7905】第二代SiC隔离驱动芯片
01. 供电耐压高：输入侧耐压高达20V，输出侧耐压高达36V，支持宽供电应用
02. 驱动电流可配置：主路8A 辅路15A，支持23A并联输出，灵活应对不同功率需求
03. 抗干扰能力强：米勒钳位 200V/ns共模瞬态抗扰度，确保高噪声环境下稳定运行
04. 传播延迟小：传输延迟<110ns，支持300kHz以上开关频率工作
05. 保护功能全：具备欠压锁定、有源下拉、短路钳位等保护功能，为系统高可靠性运行保驾护航
供电耐压高
PN7905 在高压、高频系统中具备更强的适配能力，也为系统设计保留了更充足的驱动裕量，特别适合对驱动电压要求更高的 SiC 应用场景。

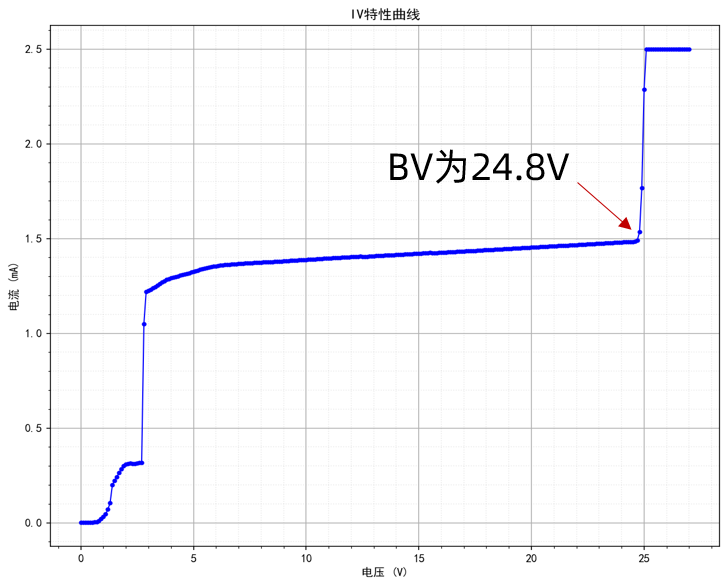

PN7905 输入侧供电电压大于20V，可支持3.3V~15V供电，VDD I/V曲线如下：

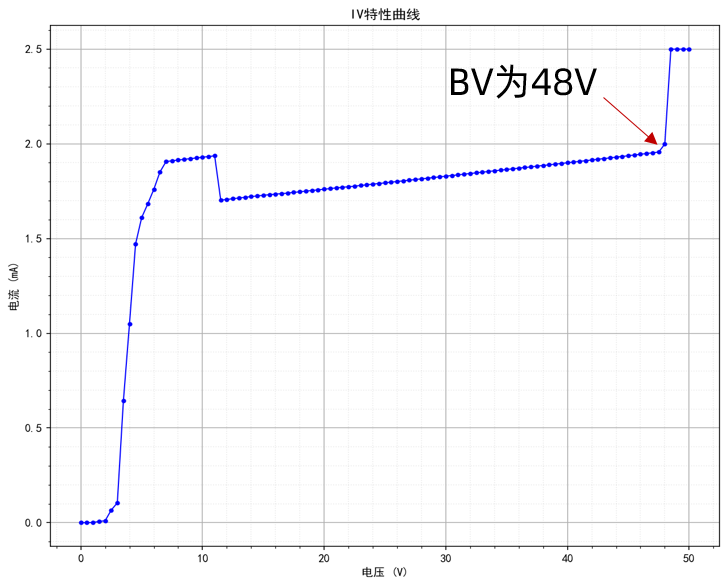

PN7905 输出侧供电电压大于36V，可满足SiC驱动耐压要求(一般要求>26V)，VCC I/V曲线如下：
驱动电流可配置
PN7905 采用 主路 8A 辅路 15A 的驱动架构，支持 23A 并联输出，可通过 IO 灵活配置驱动电流（IO=0主路输出辅路有源钳位，IO=1主路辅路并联输出），从而更好兼顾器件电压应力与开关损耗之间的平衡。

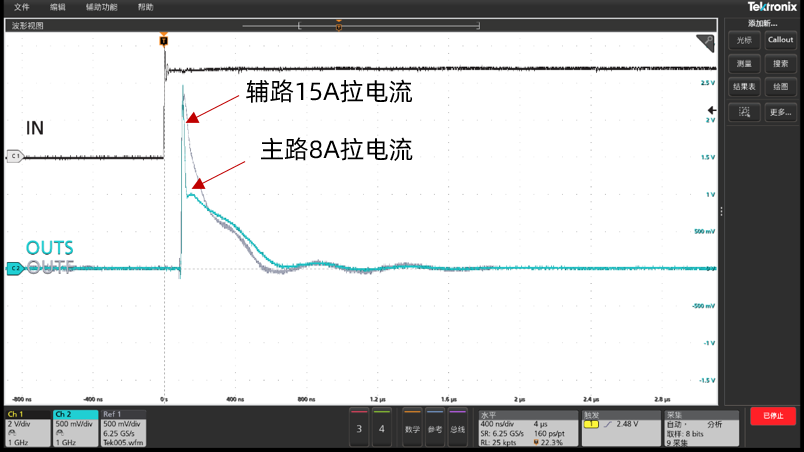

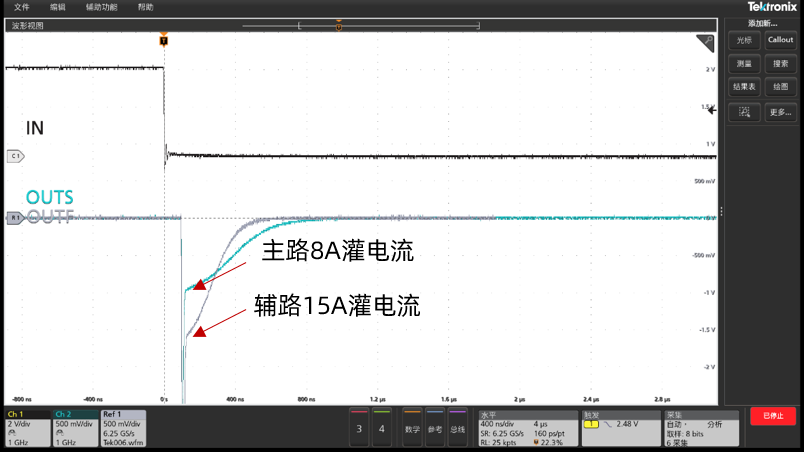

IO=1工作在并联模式的驱动电流波形如下：
抗干扰能力强

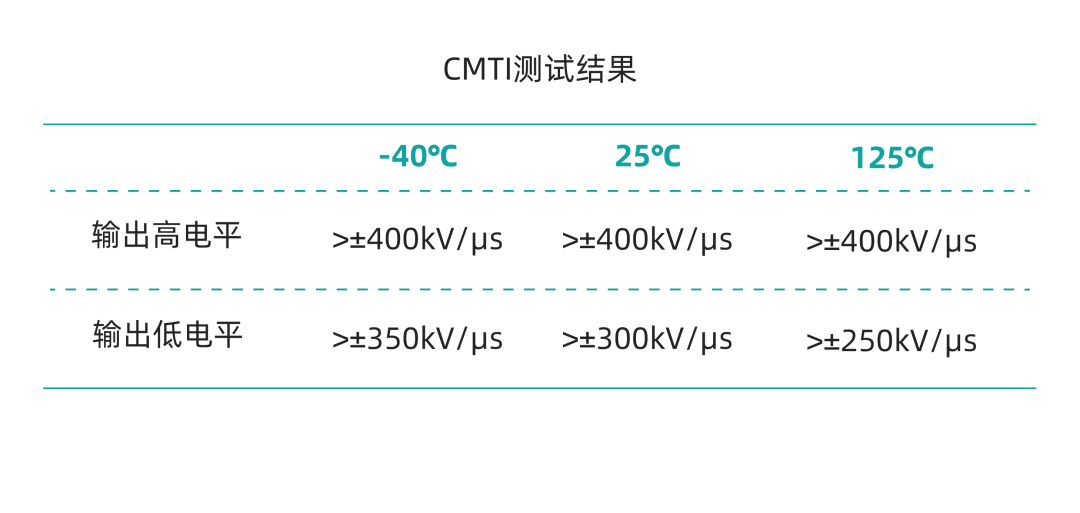

面对 SiC 高频开关带来的强共模噪声环境，PN7905 集成米勒钳位，并具备优异的共模瞬态抗扰能力，可有效提升系统在复杂工况下的稳定运行能力。
传播延迟小

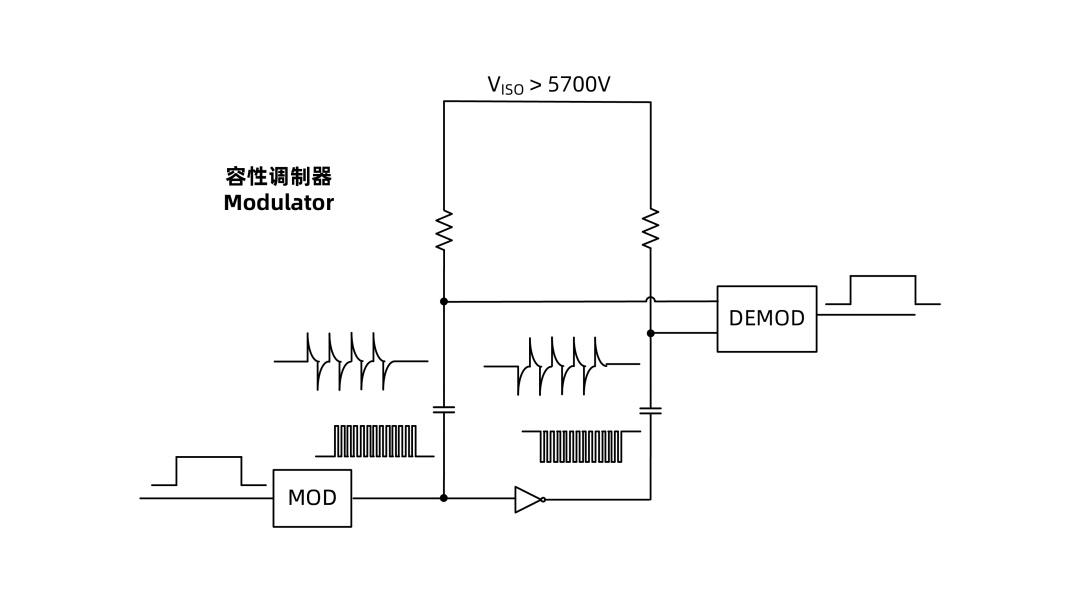

PN7905基于OOK调制，内部载波高达400MHz，传播延时小于110ns，支持300kHz以上开关工作频率。

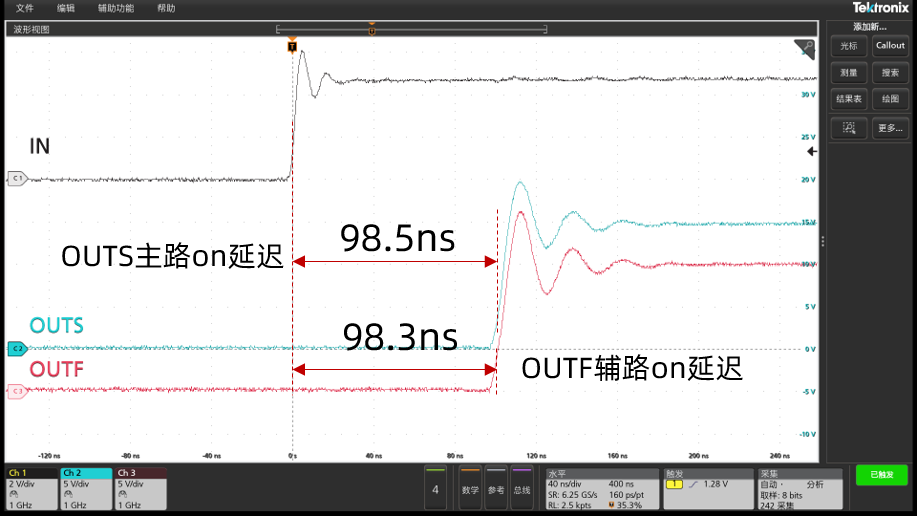

传播延时实测如下：
保护功能全
为提升系统运行安全性与可靠性，PN7905集成欠压锁定（UVLO）、有源下拉、短路钳位及主动关断等多项保护功能，可在异常工况下提升驱动链路的安全裕量。

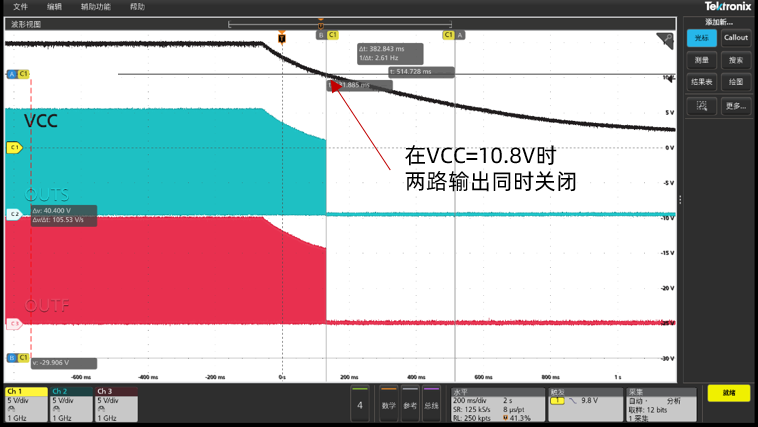

PN7905欠压锁定工作波形如下：

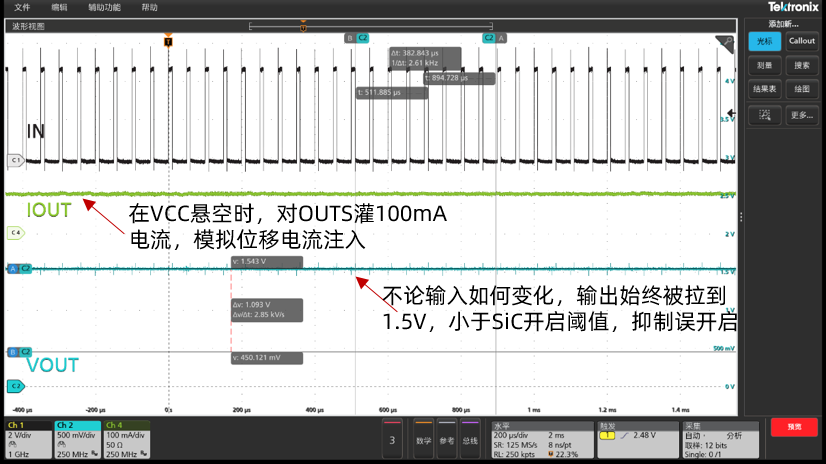

电源电压无供电时，PN7905可以把输出强制拉低到1.5V以下，工作波形如下：

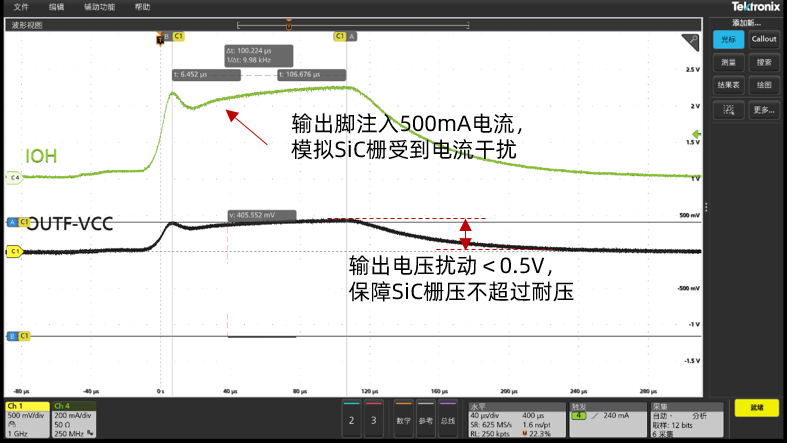

SiC栅电压有毛刺时，PN7905可以把输出钳位到VCC电压，工作波形如下：

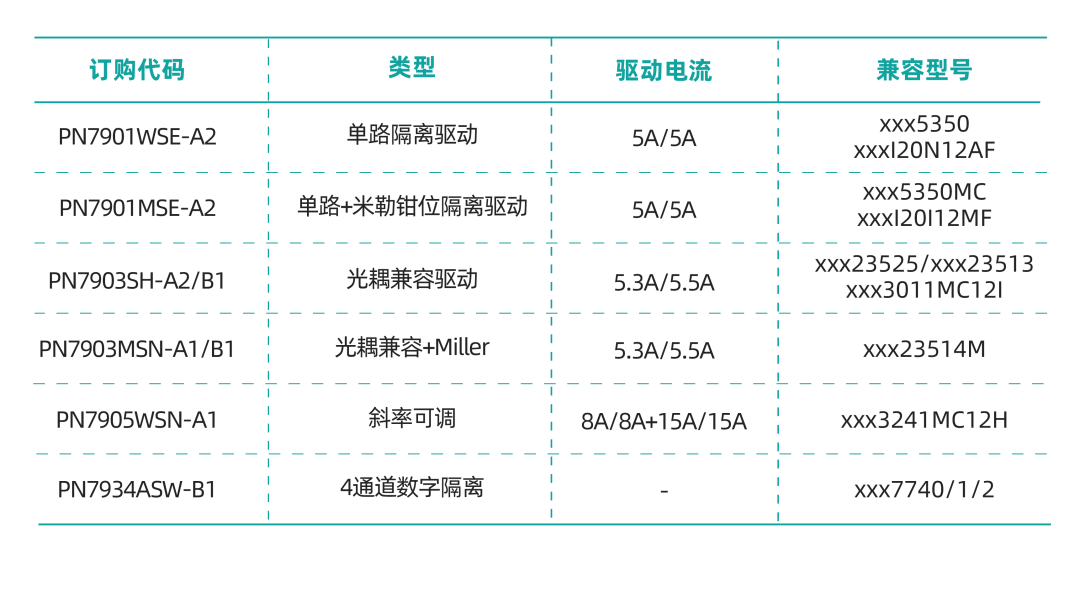

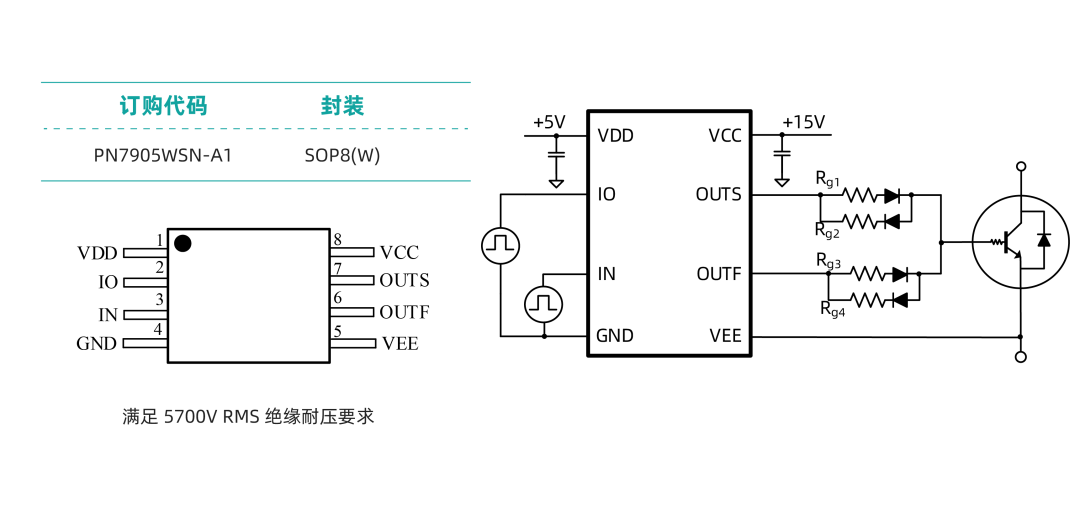

PN7905典型应用/系列化产品

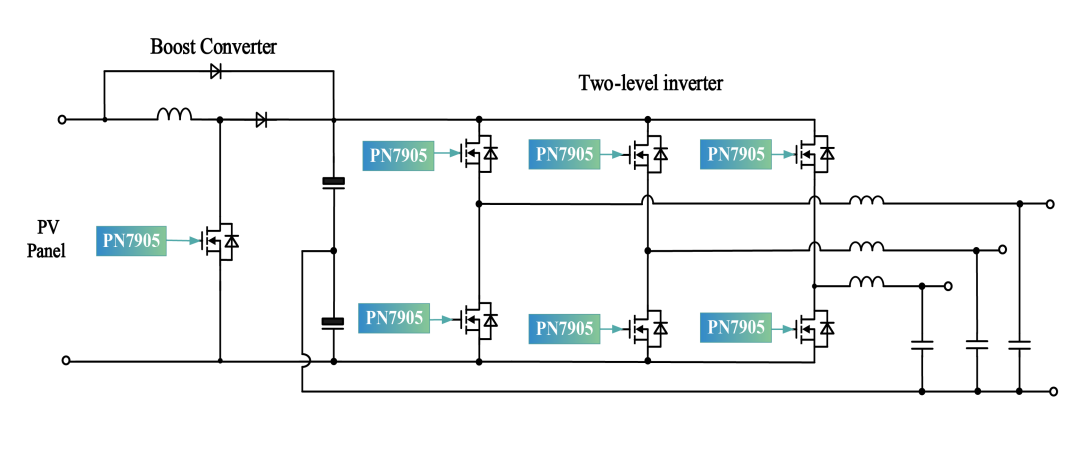

光伏逆变器：

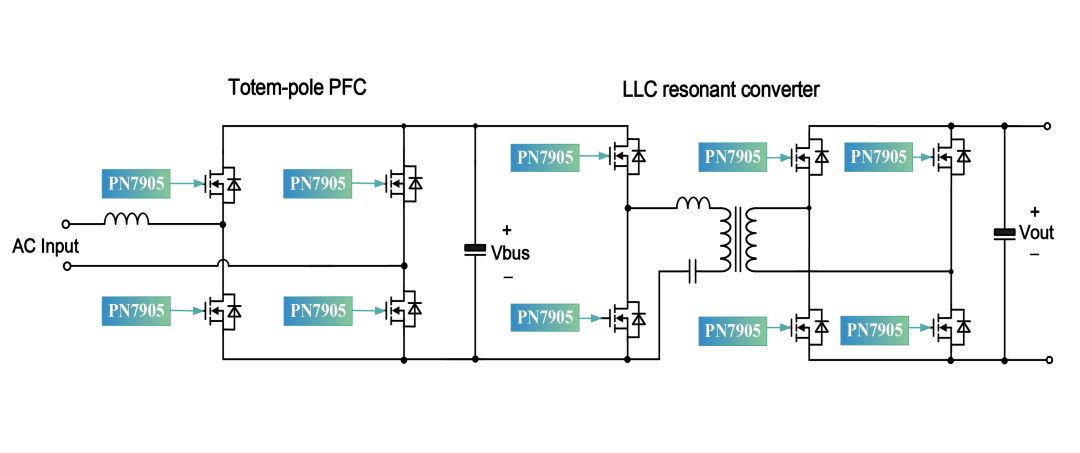

充电桩：
聚力SiC技术攻坚
奔赴绿色能源新征程
继第一代SiC隔离驱动芯片PN7903之后，驱动能力更强、应用更灵活的第二代产品PN7905正式推出，标志芯朋微深耕光储充核心赛道，全面布局新能源功率半导体领域。凭借五大核心性能，新品有效破解碳化硅器件驱动难题，适配光伏逆变器、直流快充、车载能源等高端应用场景，打通SiC器件与驱动芯片适配链路，以一体化解决方案，助力光储充设备高效、稳定迭代发展。
立足双碳发展风口，芯朋微将坚守自研本心，持续深耕碳化硅技术研发，补齐国产功率芯片技术短板，夯实供应链自主能力，赋能新型电力系统建设，打造光储充半导体国产标杆。
如果需了解PN7905更多详情，
欢迎扫码/登陆芯朋官网申请免费Demo与样品！
芯朋微电子
芯朋微电子（Chipown）成立于2005年，是国家重点规划内IC设计企业。2020年在科创板上市（688508），总部无锡，并在苏州、上海、深圳等地设有研发中心和客户支持机构。公司专注电源与电机功率系统的芯片研发，提供覆盖高低压电源、高低压驱动、数字电源、数字驱动控制器、功率器件及模块的完整解决方案，秉持“以先进芯片驾驭电能，把智慧能源普惠到每个人”的愿景，持续深耕智能家电、标准电源、工业电源电机、AI计算能源及新能源车等重点领域。如需了解更多选型方案，请访问芯朋官网：www.chipown.com.cn
