Part.01
相较于地面移动通信，太空通信链路具备传输距离远、多普勒频偏大、空间杂散干扰强、高低温交变、本振相位漂移大等独有特性，当前低轨卫星载荷测试普遍面临四方面的难题：
一、多频段覆盖（L/S/C/Ka/Ku/Q/V）与大符号率传输场景下，自研OFDM定制波形及卫星专属通信体制，常规商用仪表解调适配性不足。
二、高频工况底噪偏高、相噪指标不足，小信号采集、杂散溯源、本振精度测试误差大。
三、载荷发射、接收、抗干扰、信道解码多维度测试相互割裂，设备复用率低，整星测试周期长、适配成本高。
四、射频前端IQ不平衡、温漂失真等微小缺陷，经空间链路放大后极易引发通信瞬态失真、断连丢包，常规仪表无法捕捉瞬态信号劣化数据。
Part.02
创远信科卫星载荷射频一体化测试方案能够针对性化解多制式解调适配差、高频射频指标误差大、测试流程割裂周期长、瞬态信号捕捉难等难题，方案核心优势包括：
一、全制式适配。原生适配星网上下行全套信道体制，支持5G NTN及自定义卫星波形解调，最大2.4GHz超宽带解调分析能力，毫米波频段可迭代升级。
二、纯净射频基底。极纯净相噪与超低底噪硬件架构，可精准完整采集小信号、完成杂散溯源，解决高频工况下本振精度测试误差大等难题。
三、瞬态精准捕捉。在优异底噪和相噪基础上，配合全栈自研核心算法，精准捕捉EVM细小变化，识别常规仪表无法发现的瞬态信号劣化。
四、国产可控架构。全自研软硬件平台，选型与运维一体化设计，可在满足测试性能要求的前提下控制整体方案成本，完成高端卫星测试解决方案的完整国产替代。

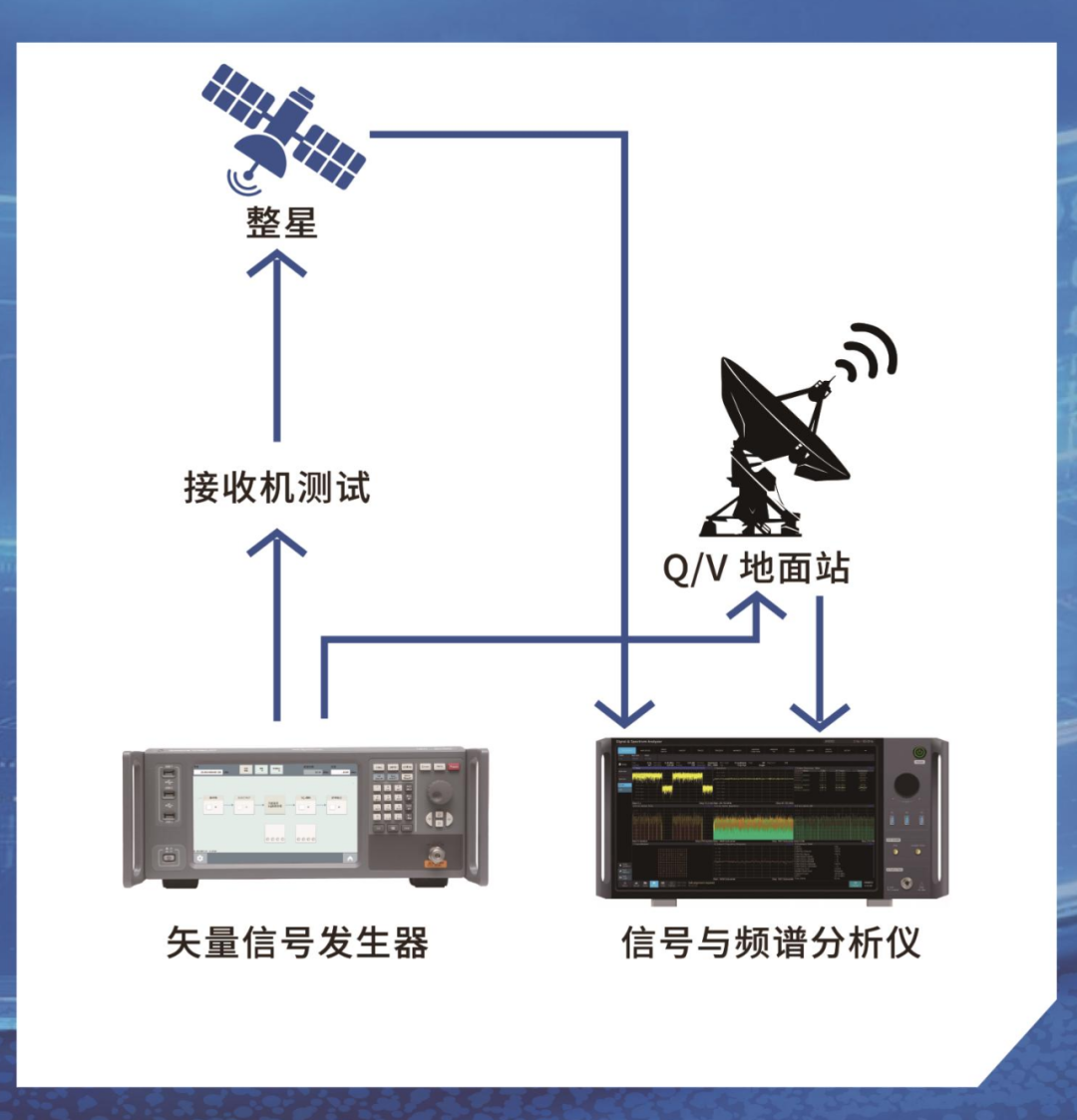

卫星载荷射频一体化测试方案架构图
在测试项目覆盖方面，本方案可完成载荷发射端与接收端全维度射频指标核验：
载荷发射端性能测试
• 基础指标：发射频率相对误差、信号占用带宽、发射饱和功率、功率闭环控制精度
• 频谱合规/无用发射测试：带外杂散抑制、谐波失真抑制、邻道泄漏比ACLR测试
• 信号品质：整机相位噪声、链路EVM瞬态特性测试、IQ失衡量化分析
载荷接收端性能测试
• 基础接收性能：接收灵敏度、极限接收解调阈值、多普勒频偏下频率跟踪稳定性
• 抗干扰专项：抗单频干扰、宽带噪声干扰、多音组合干扰三类空间干扰耐受性测试
• 信道适配：星网多信道同步捕获、解码成功率、高低温环境下接收稳定性复测
Part.03

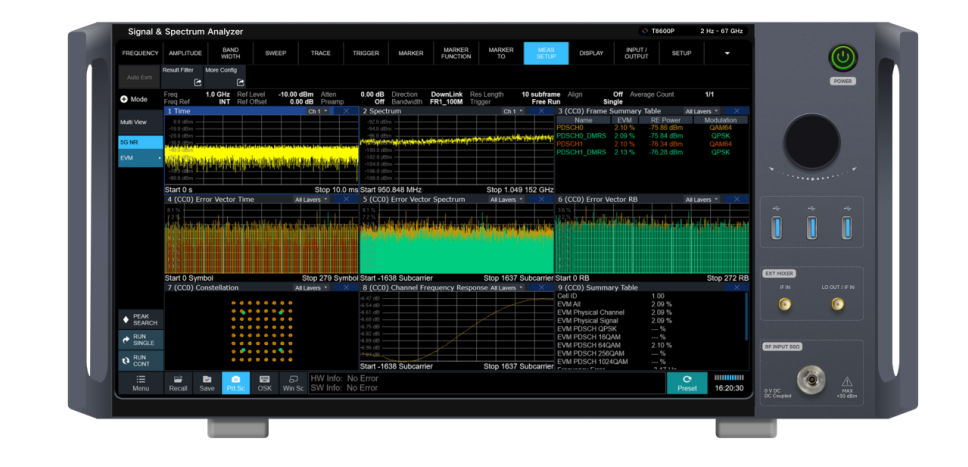

高精度信号与频谱分析仪T8600P
全域频率覆盖能力
• 2Hz - 67GHz全频段覆盖，2.4GHz分析带宽，兼容L/S/C/Ku/Ka商用主流卫星频段，前瞻适配Q/V波段卫星与信关站750MHz符号速率传输信号解调
硬核功能特性
• 全维度射频指标测试：集成精准功率测量、全域频谱分析、带内合规核验、带外杂散谐波筛查、IQ矢量解析、系统噪声系数一体化测算能力，全覆盖载荷射频测试项目
• 极致硬件基底性能：自研超低底噪电路架构，可精准捕捉空间微弱小信号；高端相位噪声模组，精准完成载荷本振单元、中频链路相位噪声定量测试，溯源相位抖动故障
• 多制式卫星信号解调
￮ 支持5G NTN空口：100MHz/400MHz带宽5G NR信号解调，
￮ Q/V波段信关站750M 符号速率超高速传输信号实时解调
￮ 支持卫星项目自研自定义OFDM波形解调，适配非标定制载荷开发
• 星网体制全适配：原生兼容星网标准化上下行信号，可完成数据信道、控制信道、广播信道、同步参考信号全品类解调、解码。

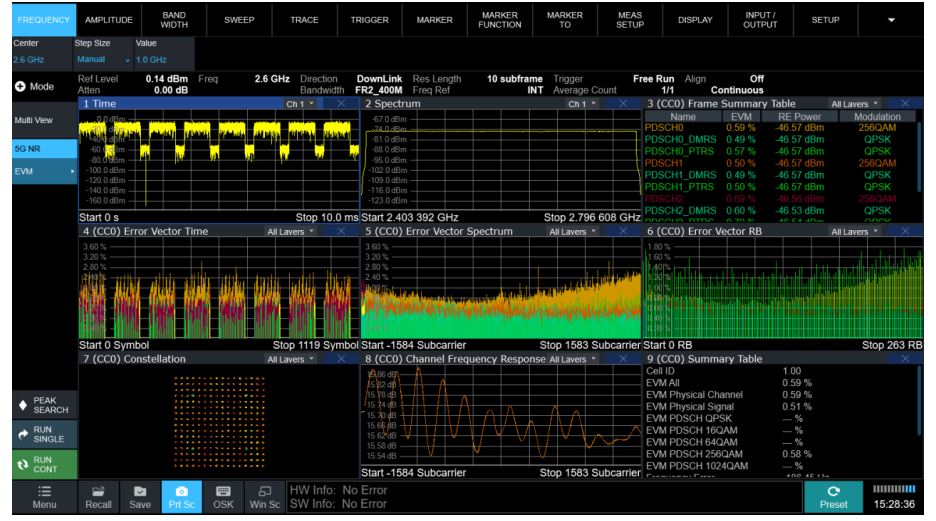

5G NTN 400MHz大带宽解调分析

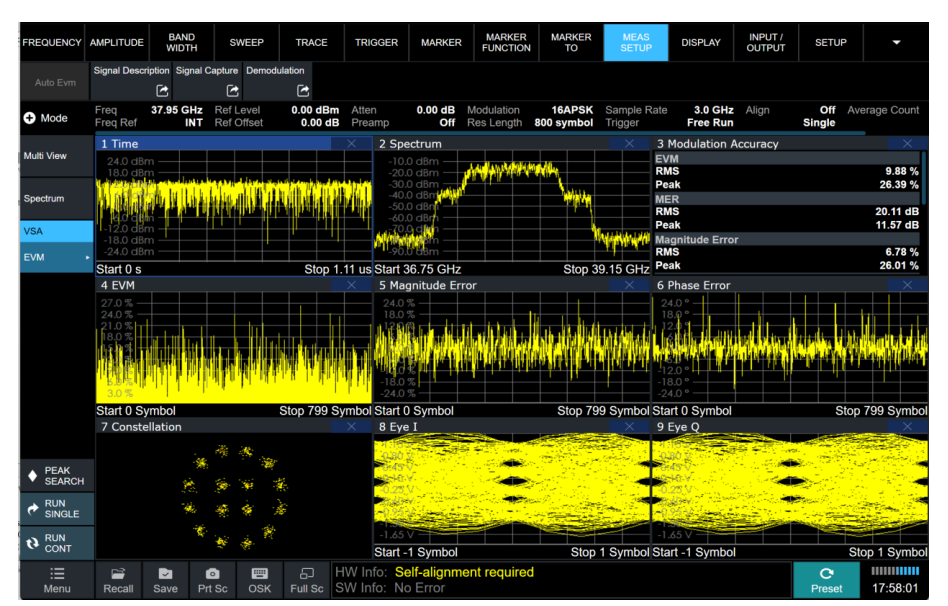

Q/V波段卫星与信关站
750MHz符号速率大带宽传输信号解调分析
极致射频能力，比肩且部分超过国外最高端仪表
• 底噪（1 GHz - 4 GHz）
不开预放低至–156 dBm/Hz
• 底噪（35 GHz - 44 GHz）
不开预放低至–145 dBm/Hz
• 相噪（CF=1 GHz，偏移10 kHz）
-140 dBc/Hz
• 相噪（CF=10 GHz，偏移10 kHz）
-131 dBc/Hz
• EVM （5G NR, BW 100M，
256QAM@3.5 GHz）： <0.2%
宽带矢量信号发生器T3661D
关键射频硬件指标
• 输出频率档位：9kHz ~ 6GHz/13GHz/20GHz/44GHz/67GHz多档位选型，按需匹配高低频段载荷测试工况
• 动态功率范围：-140dBm~ 30dBm超大可调功率区间，覆盖微弱激励、大功率饱和全场景发射模拟
• 极限调制带宽：最大2GHz超大调制带宽，适配低轨卫星超大带宽通信传输需求
• 测控精度：功率控制精度±0.5dB（典型值），测试数据重复性强、误差可控
• 相位噪声性能：（CF=10 GHz，偏移10 kHz），相噪低至-120dBc/Hz，输出纯净度对标行业一线进口仪表
• 矢量调制精度：WCDMA-3GPP制式下EVM≤0.3%，调制失真极小，模拟空间真实信号可信度高
全场景信号生成能力
• 海量标准化信号库：内置扫描信号、脉冲调制、模拟调频调相、数字调制、多音干扰、空间噪声、雷达脉冲全品类信号，一键调用即可完成常规工况模拟
• 高阶卫星调制适配：原生支持QPSK、8PSK、16/64-QAM、APSK卫星主流复杂调制制式，适配低轨宽带载荷高速调制传输架构
• 星网信号闭环生成：可复刻星网全信道标准化上下行激励信号，复刻信道干扰、多普勒频偏、空间衰落工况，实现载荷接收端闭环压力测试
• 抗干扰信号定制输出：可自定义单频、宽带、多音组合干扰信号，专项考核载荷抗空间干扰适配能力
