中钨智造生产的钨电极以高纯金属钨为基材，添加微量稀土氧化物，通过粉末冶金、热锻、拉丝及精磨等工序制备而成的电极材料，广泛应用于氩弧焊（TIG焊）、等离子焊接、热喷涂及实验室高温放电设备等民用工业加工场景。钨电极有哪些特点？

中钨智造及其母公司中钨在线在钨钼制品行业长期耕耘近30年，专业从事钨钼制品柔性定制全球服务，可根据客户需求设计、生产、精细制加工各类规格、牌号性能、尺寸精度，适合各类用途的钨钼产品。更多钨电极的资料请访问网站：http://www.tungsten.com.cn/chinese/tungsten-electrodes.html。如需钨电极，请联系中钨智造：sales@chinatungsten.com，0592-5129595。

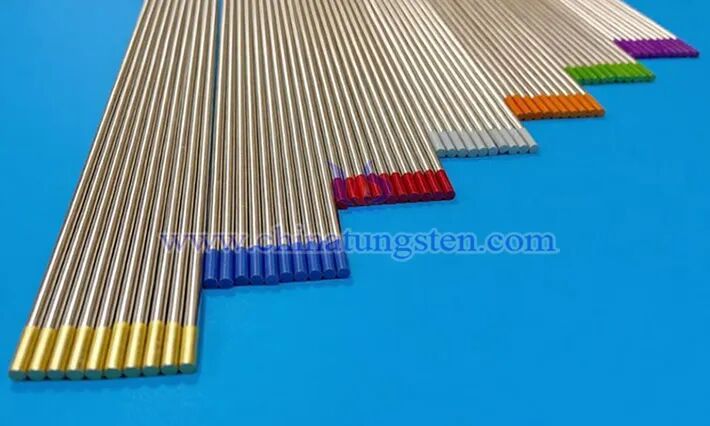

中钨智造钨电极图片

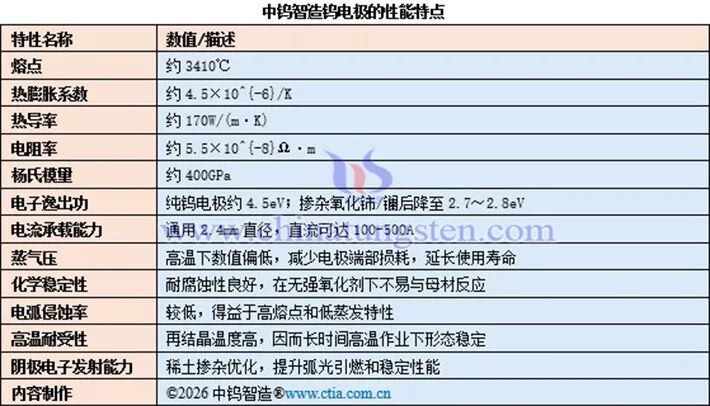

一、钨电极的性能特点

1.钨电极的熔点

钨作为电极基体，其熔点约为3412℃，是目前所知金属中最高的。这意味着在电弧高温环境下，钨电极能保持固态而不易熔化或发生明显的变形。钨的熔点高于其他难熔金属，为电极在高电流焊接时提供了坚实的熔化耐受能力。较高的熔点还与其沸点共同构成了优异的高温稳定性，使电极在弧光作用下不易快速蒸发或烧损。

2.钨电极的热膨胀系数

钨的热膨胀系数约为4.5×10^{-6}/K（0-100℃范围），在目前所知金属中属于较低水平。这意味着钨电极在温度变化时体积膨胀较为稳定，减少因热应力引起的微裂纹或变形风险。在焊接过程中，钨电极接触焊件时温度骤升，较低的热膨胀系数有助于保持电极形态的完整性和弧光位置的稳定性。

3.钨电极的热导率

钨具有优异的热导率，约为170 W/(m·K)，这使其能有效将电弧产生的热量传递到焊件和填充材料，提高焊接效率和焊缝质量。在钨电极中，高热导率有助于维持电弧的均匀性和连续性，减少局部过热导致的电极损耗。相比其他材料，钨的热导率优势显著，适用于中厚板材的焊接作业。通过合理的材料选择和制备，钨电极能够更好地平衡热量传递与结构稳定性。

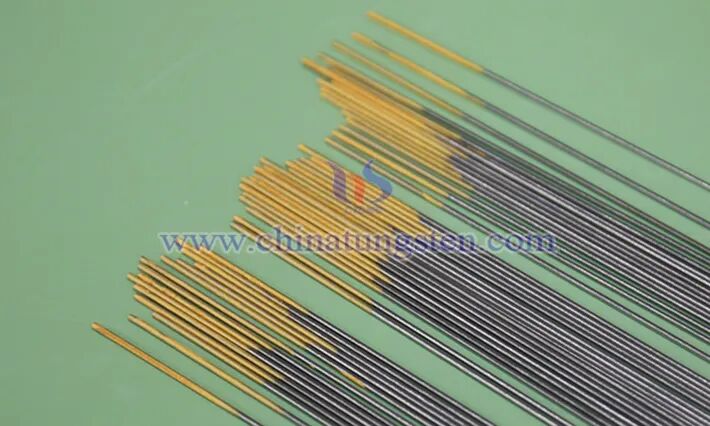

钨电极图片

4.钨电极的电阻率

钨的电阻率较低（约5.5×10^{-8} Ω·m），这反映了其良好的导电性能。较低的电阻率使钨电极在传递电流时损耗较少，适合作为非消耗性电极在直流或交流焊中工作。电阻率随温度升高而变化，在高温下仍能维持较低值，有助于电弧的稳定形成和维持。

5.钨电极的杨氏模量

钨的杨氏模量约为400GPa左右，表明其具有较高的刚性。这有助于钨电极在电弧作用下保持形状稳定性，减少因外力或热应力引起的弯曲或形变。较高的杨氏模量还赋予钨电极良好的抗蠕变性能，在高温环境下不易发生明显的塑性变形。结合其他机械特性，钨电极的刚性使其在焊接过程中能够稳定传递电弧，同时降低电极损耗风险。

6.钨电极的电子逸出功

电子逸出功是衡量钨电极阴极电子发射能力的重要参数，纯钨电极约为4.5eV。较低的电子逸出功使电弧更容易引燃和重新引燃，减少弧光闪烁或不稳定现象。掺杂稀土氧化物是优化钨电极电学性能的关键手段。在钨基体中添加1.8%～2.2%的氧化铈或氧化镧后，电子逸出功可降至2.7eV～2.8eV区间，适用于不锈钢、铝合金等材料的焊接。

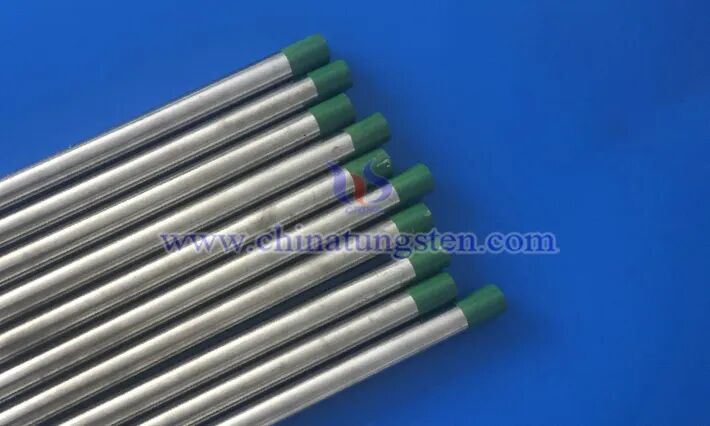

中钨智造纯钨电极图片

7.钨电极的电流承载能力

中钨智造钨电极的电流承载能力受其直径、类型和添加剂等因素的影响。通用直径如2.4mm在直流下可承载较高电流，典型范围100-500A。含镧氧化物的钨电极电流容量较大，适用于多数场景；含锆氧化物的钨电极则在特定材料焊接中提供更好稳定性。较高的电流承载能力结合低蒸发特性，使钨电极能够在实际焊接操作中维持稳定电弧，而无需频繁更换。

8.钨电极的蒸气压

钨在高温下的蒸气压较低，这使钨电极在电弧环境下不易大量蒸发。较低的蒸气压有助于延长电极使用寿命，减少弧光污染和焊件吸收。钨的这一特性在与其他难熔金属比较时表现突出，尤其在高电流焊接条件下更为明显。通过控制制备工艺，确保钨粒细度和氧化物分布均匀，进一步降低蒸发率，为钨电极的耐用性提供有力保障。

9.钨电极的化学稳定性

钨具有良好的耐腐蚀性，即使在较高温度下也耐受多种气体（例如氢气、氮气、惰性气体等不含氧化物性的气体）和熔体的作用。该特性可避免钨电极在焊接作业中，因焊件材质、外界环境作用产生明显腐蚀。在规范惰性气体保护条件下，钨电极正常损耗仅产生微量钨蒸汽，不易形成大面积夹钨或夹杂缺陷。稀土掺杂氧化物在电极内部呈弥散分布，长期放电过程难以向尖端高热区域富集，电极整体性能衰减速率缓。

10.钨电极的电弧侵蚀率

中钨智造钨电极的电弧侵蚀率较低，这得益于其高熔点和低蒸发特性。在电弧作用下，钨电极表面蒸发和烧蚀程度较轻，有助于保持电极尖端形状和弧光稳定性。相比其他电极材料，钨的侵蚀率优势显著，减少了焊缝中可能出现的杂质风险。添加适量稀土氧化物能进一步优化侵蚀行为，延长钨电极寿命并提高整体工艺可靠性。

11.钨电极的高温耐受性

钨电极在高温焊接环境下展现出突出的耐受能力，这得益于其材料基体的固相稳定性能。电弧燃烧区域的瞬时温度通常处于2000℃～3200℃区间，该温度低于钨基体熔点，电极主体可保持固体形态，不会快速熔滴混入焊缝造成杂质污染。依托较低的热膨胀系数和较高的再结晶温度，长时间连续焊接后电极整体的弯曲、收缩变形幅度有限。通过掺杂氧化物（如氧化镧或氧化铈），钨电极的再结晶温度能显著提高。

12.钨电极的阴极电子发射能力

阴极电子发射能力是钨电极弧光引燃和稳定的核心特性。纯钨电极的发射能力通过添加稀土氧化物得到优化，例如镧氧化物可有效降低电子逸出功，提高发射效率和弧光连续性。不同类型钨电极在发射特性上存在差异：含2%镧氧化物的蓝色电极适合多材料焊接，含铈氧化物的灰色电极在低电流时再引燃能力强。

中钨智造钇钨电极图片

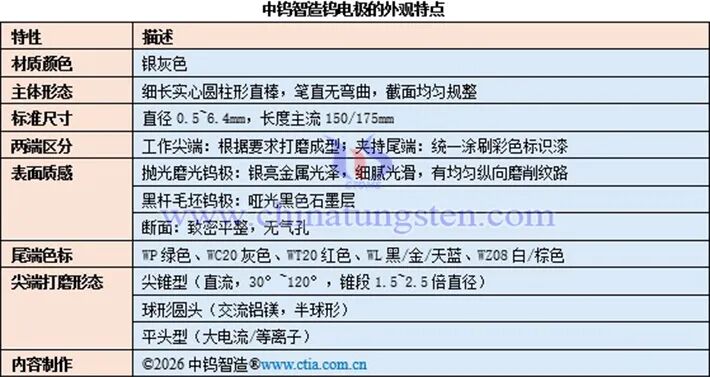

二、钨电极的外观特点

中钨智造钨电极的外观形态标准化，细长直棒设计与常用尺寸（直径常用规格为1.0mm、1.6mm、2.4mm和3.2mm）搭配，为夹持运输提供便利；表面质感（抛光磨光或黑杆毛坯）与致密断面确保弧光稳定性与内部均匀性；尾端色标与尖端打磨形态则根据焊接条件灵活适配，共同构成了钨电极在民用焊接工艺中的可靠外观体系。

三、不同钨电极的性能差异

根据材料成分的不同，钨电极可以分为纯钨电极，铈钨电极，镧钨电极，锆钨电极，钍钨电极和钇钨电极，它们的尾端色标、性能与应用等方面存在一定区别。

纯钨电极（WP，绿色色标）：钨含量大于99.9%，未添加任何稀土氧化物。在高温下，其端部易形成均匀半球熔球，交流电弧稳定性表现平稳。但电子逸出功数值偏高，导致起弧性能弱于稀土钨电极，载流区间受限，大电流连续焊接损耗速度较快。适配场景为铝、镁合金中低电流交流TIG焊接。

铈钨电极（WC系列，灰色色标）：在钨基体中添加1.8%～2.2%氧化铈。这种无放射性设计使其在低电流区间起弧表现突出，重复引弧顺畅，电弧抖动幅度小，端部烧损均匀。但在长期高电流连续作业时，内部氧化铈易向尖端聚集，导致电极电弧稳定性出现小幅下滑。适配场景为碳钢、不锈钢、钛合金薄板直流焊接，管道轨道焊、小型精密零部件焊接，以及交直流两用通用工况。

镧钨电极（WL系列，黑色/金色/天蓝色色标）：在钨基体中添加氧化镧。交直流双工况适配能力均衡，再结晶温度较高，高温抗蠕变性能平稳，尖端可长期维持锥形，无需频繁打磨，这些特点使其成为多材质切换的综合焊接车间的理想选择，适配场景为不锈钢、镍基合金、铝合金交替加工的综合焊接车间。

中钨智造镧钨电极图片

锆钨电极（WZ系列，棕色/白色色标）：在钨基体中添加氧化锆，适配场景为铝合金、镁合金高品质交流焊接，对焊缝表面光洁度有要求的产品加工。优点为在交流焊接工况下电弧洁净度较高，焊接铝镁合金时焊缝表面发黑、氧化杂质较少。缺点是直流焊接载流能力弱于铈钨和镧钨电极，应用场景局限性较强。

钍钨电极（WT系列，红色/黄色/紫色/橙色色标）：在钨基体中添加氧化钍，性能侧重为电子发射性能良好，大电流电弧燃烧平稳，早期工业焊接应用普及度较高。其由于有一定的放射性，目前市场已逐步限制使用，逐步被铈钨和镧钨无放射性稀土电极替代。

钇钨电极（WY系列，蓝色色标）：在钨基体中添加氧化钇。具有良好的电子发射性能、大电流电弧燃烧平稳、弧光稳定性高等特点，适配场景为碳钢、不锈钢、钛合金、镍基合金等中厚板材的直流或交流焊接，广泛用于工业制造中的精密焊接作业。
