VPD(垂直供电模块)将三次电源供应链带入全面升级通道:电感单价从0.5美金/颗跳升至1–2.5美金/颗,供电相数向40–60–80项提升,叠加GPU单芯片功耗持续攀升,AI芯片电感市场空间有望从2025年20–30亿元扩张至2027年100亿元级别。
若英伟达自费曼一代起全面转向VPD方案,2028年市场规模有望突破200亿元。
当前,企业级固态硬盘正处在迭代升级趋势中。在数据中心存储领域,U.2接口长期占据市场主导地位,但随着PCIe6.0时代的到来,U.2接口存在一定的物理瓶颈。
基于此,具备电气性能、散热效率与存储密度等方面优势的EDSFF规格eSSD有望在PCIe6.0时代成为主要选择。
从头部厂商的动向来看,三星计划在2027年推出256TB的第六代E3.S规格超高密度固态硬盘。在eSSD的迭代过程中,VPD在新一代EDSFF eSSD模组中有望打开空间。
VPD技术:供电架构的一次系统级革命
VPD(VerticalPowerDelivery,垂直供电)的核心是将电源管理芯片直接贴装在GPU芯片正下方,取代传统的横向平铺供电布局。其技术目标聚焦于两点:
1)缩短电源输出端到GPU负载的供电距离,降低PCB走线阻抗带来的能量损耗;
2)解决GPU周边平铺空间不足的问题——随着GPU单芯片功率突破3000瓦,板上空间已无法容纳全部分立式电感、电容和电源管理芯片,模块化VPD应运而生。
3000瓦是一个关键技术临界点:功率达到此门槛以上,分立器件方案因空间物理约束而不再可行,模块化VPD成为唯一选择。
目前AMD、谷歌、AWS、特斯拉Dojo、Cerebras等均已采用模块式供电方案;英伟达目前仍以分立器件为主,一旦自费曼一代起切换至VPD方案,将是整个产业链最大的需求催化剂。
电感:从金属软磁粉芯迈向TLVR/多相耦合,价值量三至五倍提升
三次电源模块对电感的要求在VPD路线下发生了本质性转变。
传统金属软磁粉芯电感高度为8–9mm,而VPD方案要求电感厚度压缩至3–5mm乃至2mm以内,同时需要承载更大功率(数十瓦级)。
这一技术升级催生了TLVR电感和多相耦合电感两大新品类:
1)TLVR电感(Two-Level Voltage Regulator):将高度从8–9mm压缩至3–5mm,更大程度满足电流瞬态响应需求,单颗价值量从传统0.5美金提升至1–2.5美金;
2)多相耦合电感:随着供电相数从传统8–12相向40–60–80相演进,多相耦合电感需求量级大幅提升,整体电感价值量随供电相数呈线性放大。
市场空间测算:叠加单颗价值量提升(3–5倍)与供电相数扩张(4–8倍),AI芯片电感市场空间从2025年20–30亿元有望在2027年达到100亿元量级,若英伟达VPD切换落地,2028年规模有望突破200亿元。
产能紧缺已成现实:台系龙头乾坤(Cyntec)TLVR电感订单排产已延伸至2028年,产能持续紧张,倒逼台达之外的头部模块厂商开始加速接触国内优质电感厂商,国内供应商导入窗口正在打开。

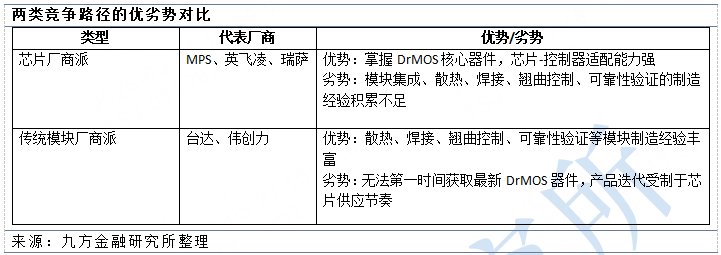

全球三次电源模块格局:五大核心玩家与两类竞争路径
第一梯队(五大核心玩家):
伟创力(Flextronics):绑定瑞萨(收购美国Intersil),为AWS供应电源模块,同步为谷歌供货并担任辅助供应商;
台达(Delta):绑定英飞凌(Infineon),是谷歌电源模块主要供应商,二、三次电源在谷歌体系内具有主导地位;
MPS(芯源系统):自研DrMOS芯片并配套自有模块,GPU市场份额领先,是当前VPD赛道最具竞争力的一体化玩家;
Vicor:AWS电源模块供应商之一,专注高功率密度模块;
立讯精密:谷歌辅助供应商,同步与国内芯片厂商及富士康合作推进三次电源项目。
第二梯队(跟进布局):
ADI、TI:自研芯片方向;TI的3D电源产品预计2026年下半年放量,当前规模远小于MPS;
安森美(Onsemi):后续跟进布局。

小结
VPD引发的三次电源供应链重构是AI算力硬件基础设施升级中一条确定性极强的产业逻辑:单颗电感价值量3–5倍提升 供电相数4–8倍扩张 GPU功耗持续攀升,三重因素叠加驱动市场空间从2025年20–30亿元向2028年200亿元级别扩张。
乾坤TLVR排产延伸至2028年印证需求的真实紧缺性,国内厂商加速导入窗口已经打开
