全球AI算力持续爆发，传统电互联带宽瓶颈日益突出，高速互联成为关键基础设施。
当前硅光芯片配合MicroLED光源的光互联方案成为下一代数据中心的关键路径。
MicroLED作为第三代显示与光通信交叉点，正从消费电子向光互联核心场景渗透，呈现"消费电子小步快跑、光互联大步跨越"双轨格局。
产业层面，海外Credo近期推出商用MicroLED方案；首尔半导体旗下首尔伟傲世计划开拓MicroLED光通信方案；苹果在VisionPro中首次大规模应用MicroOLED，验证MicroLED量产路径的可行性；国内京东方与康宁在光互联领域围绕MicroLED展开合作。
当前MicroLED的价值正在从“显示”延伸至“通信”，有望成为短距离光互连的核心解决方案。
01
MicroLED概览
MicroLED即微型发光二极管，是将LED微缩至微米级别（通常小于50微米）的自发光显示与光源技术。
每一颗MicroLED芯片都是一个独立的像素单元或光源单元，可以独立寻址、独立发光。
其兼具OLED的高对比度、自发光、广色域优势，同时克服了OLED的烧屏、寿命短等致命缺陷，被视为未来十年显示技术的终极路线。
MicroLED在光互联的应用
AI集群规模持续扩大，服务器内部与机柜内短距互联对功耗、带宽密度和可靠性提出更高要求。
传统方案采用可插拔光模块加VCSEL/激光器，但随着带宽翻倍，可插拔方案的功耗和成本急剧上升，业界开始转向CPO（共封装光学）和板载光互联方案。

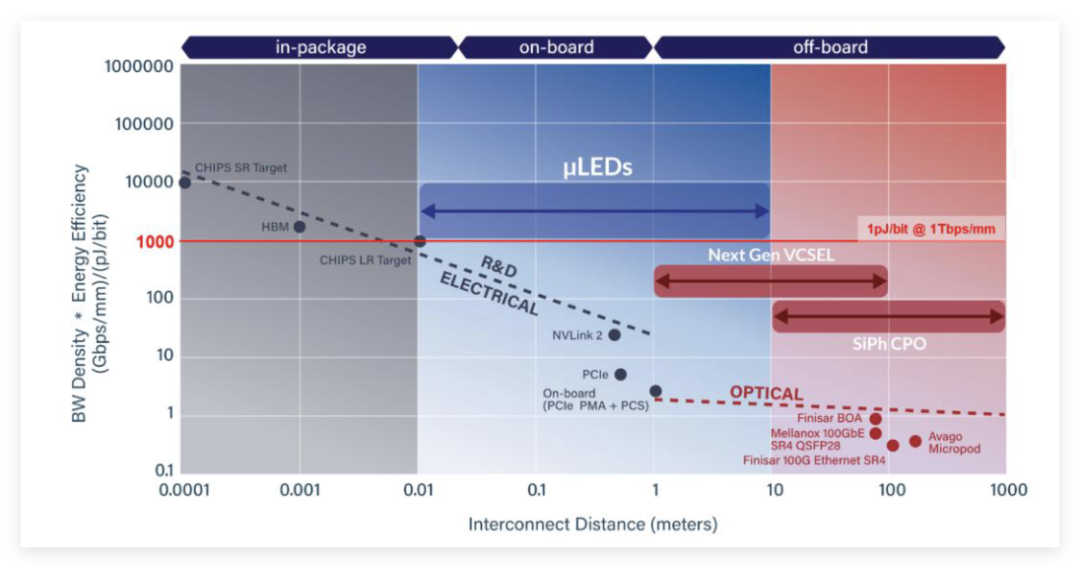

MicroLED光传输能提供5倍以上能耗密度带宽：
数据来源：AVICENA
MicroLED方案是1.6T（800G×2或400G×4）及下一代CPO光模块的核心光源技术路径之一。
在CPO架构中，MicroLED作为片上光源直接集成在交换芯片旁，成为最具潜力的技术路径，实现电信号到光信号的高效转换。
其核心优势体现在：具有宽带宽、低功耗、高集成度、易与CMOS工艺兼容等优势，是CPO架构下最具潜力的片上集成光源方案，能够精准破解ScaleUp互联核心痛点，契合下一代高密度算力架构方向。

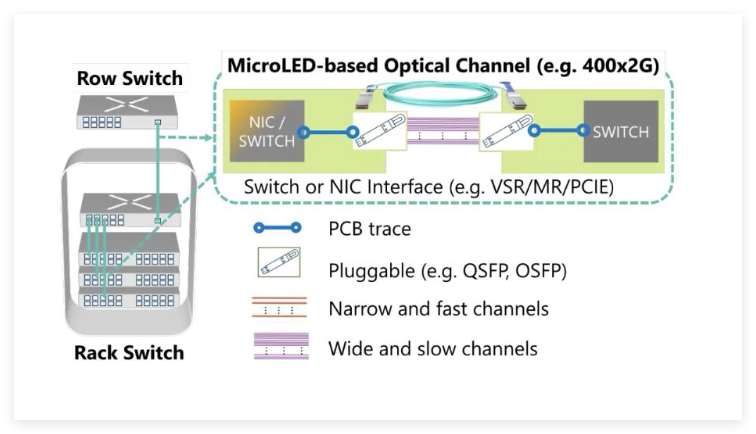

MicroLED光互连方案：
资料来源：微软
MicroLED有望成为短距光通信首选
MicroLED用于光互联，核心是作为可高速调制的微型发光阵列，与CMOS驱动/接收、光学耦合、封装基板以及光模块/光引擎集成，形成短距并行光互联方案。
Micro-LEDCPO在1-10米具备显著优势。
潜在应用形态：包括AOC、短距并行光模块，在集成架构上可采用CPO方案、主要面向板级至机柜级的短距光互连场景。

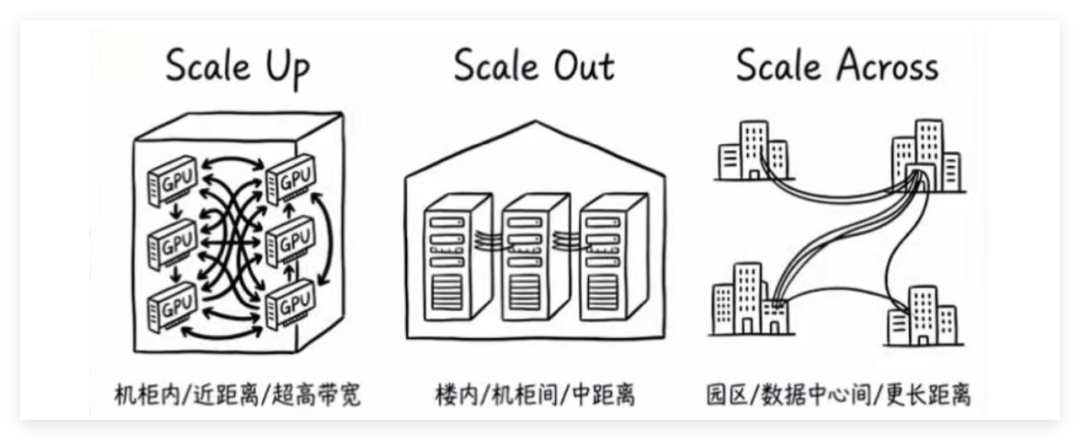

AI芯片之间的芯片间互联、机柜间互联均需要大量短距光互联通道，每通道均需要一颗MicroLED光源，需求量极为庞大，未来有望伴随AIscale-up网络升级打开新空间。
资料来源：硅谷坐标
02
MicroLED产业链
MicroLED光互联产业链包括上游材料、外延
从价值占比来看，上游材料与设备约占总成本的35%，其中外延片和巨量转移设备是价值核心；中游芯片制造约占30%，是技术壁垒最高的环节；下游光模块与系统集成约占25%，受益于AI需求爆发增长最快；配套检测封装约占10%。
整体来看，产业链呈现"上游高壁垒、中游高集中度、下游高增长"的特征。
03
材料端
MicroLED材料体系=外延片（核心） 衬底（基础） 转移/封装（下游）。
外延片
外延片决定波长均匀性、良率、效率和色纯度，是产业链的"卡脖子"环节。
国内三安光电主要做蓝绿光GaN基，是MicroLED最主流的材料体系，其衬底→外延→芯片全自研包括SiC衬底自产已实现6英寸GaN外延片的规模化量产，核心优势在于全产业链垂直整合能力。华灿光电在MicroLED外延片领域出货量全球领先，在红黄光外延上具有优势。其收购WBG后已具备GaN-on-Si能力，正在补蓝绿光短板，已是全色系玩家，与京东方、TCL华星等面板厂深度绑定。乾照光电作为红色系的补充力量，与华灿形成红光领域的双雄格局。兆驰股份主要布局GaN蓝绿光外延，以及芯片一体化。聚灿光光电GaN蓝绿光，聚焦Mini/MicroLED芯片级外延。
海外方面，Lumileds（安谱隆AMS-OSRAM旗下）拥有全球最完整的LED外延技术平台，是全色系王者。其MicroLED外延片效率指标行业领先，也是苹果的核心供应该商。德国ams-OSRAM在GaN材料基础研究上积累深厚，有德国弗劳恩霍夫研究所背景，GaN材料基础研究全球前三。韩国SamsungLED背靠三星显示，6英寸GaN外延自研。首尔半导体nPola技术（GaN免衬底），在MicroLED小间距上有独特优势。
竞争格局上，国内厂商在性价比上优势明显，海外厂商在高端性能指标上仍有领先。
衬底
衬底和外延形成强联动，衬底占外延片总成本的20-40%。
其决定外延片的晶体质量、缺陷密度和热导率。
三大主流衬底技术路线：蓝宝石、碳化硅和硅。
海外II-VI是SiC衬底的全球霸主市场份额约40%，Kyocera（京瓷）是蓝宝石衬底的全球头部玩家，瑞典Norstel是欧洲SiC衬底之王，美国KymaTechnologies则是GaN自支撑衬底的先驱，日本住友电工是GaAs衬底王牌厂家。
国内在衬底相关布局厂商包括三安光电、兆驰、聚灿、苏州纳维、有研光电、天域半导体和天通等。

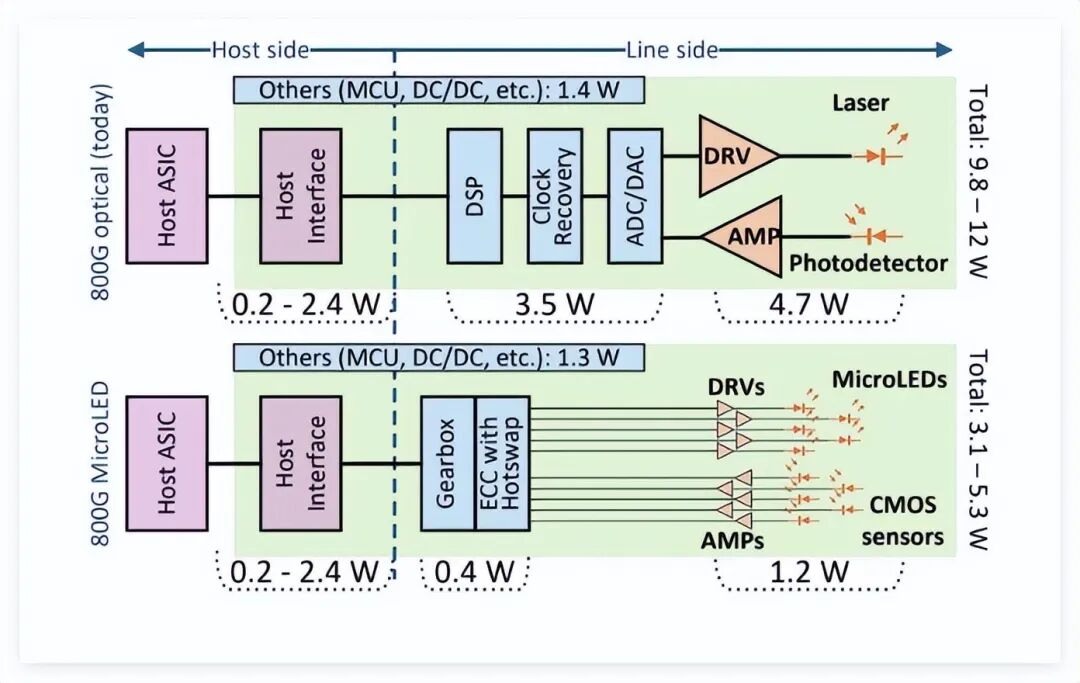

800GMicroLED与传统光模块功耗对比：
04
设备端
MicroLED制造全流程（按工序）：衬底准备→外延生长→芯片制造→巨量转移→检测修复→封装，对应的设备包括衬底设备→MOCVD光刻/蚀刻→转移设备→检测设备→键合设备。
MOCVD（金属有机化学气相沉积）
MOCVD的作用是在衬底上逐层生长GaN/AlGaInP等半导体薄膜， 直接决定外延片质量，MicroLED对MOCVD的要求比普通LED高一个量级。价格方面，6英寸机台约200−400万/台，8英寸机台约500-800万/台。
市场竞争格局来看，德国Aixtron和美国Veeco占据全球约80%以上市场，尤其是高端MicroLED外延。国内中微公司是国产MOCVD龙头，6英寸PrismoHiT3已量产8英寸在研。
巨量转移设备
巨量转移设备技术难度最高，是MicroLED量产的核心瓶颈设备。
其主要作用是将数百万~数千万颗MicroLED芯片（尺寸5-50μm）从外延片一次性转移到目标基板（玻璃/硅/柔性）上。
为什么卡脖子？①转移数量：一颗4K电视需要~2400万颗芯片②转移精度：P0.5间距需±0.5μm对准③转移速度：需在秒级完成（否则成本太高）④良率：需>99.9999%（6个9）
Besi（ASMPT子公司）是全球巨量转移设备绝对龙头，其EagleX3系列设备已被三安光电、华灿光电等大批量采购。国内设备厂商中，新益昌、先进微组装、新光光电、奥松电子、深科达、华封科技、大族激光等也有布局巨量转移。
检测设备
检测设备的主要作用是转移后检测坏点、亮点和暗点，以及激光修复。KLA科磊在MicroLED晶圆检测领域占据主导地位，MicroLED全检设备全球第一，其Brightfield系列设备可实现亚微米级缺陷检测。国内的精测电子、中科飞测、睿励科学、赛腾股份、赢合科技和长川科技等均有所布局。
封装设备
传统LED封装厂商国星光电、木林森等已转型MicroLED封装，但光互联对封装的要求更高，需要实现芯片与光波导的精密对准。
04
MicroLED制造与集成
中游芯片制造与集成是产业链的核心环节。
MicroLED芯片作为高速光互联的核心发射光源，将摆脱传统显示单一应用，新增数据中心短距通信刚需，推动芯片产能扩充与工艺迭代升级。
目前主流有两种模式：一是IDM模式，由外延 芯片一体化厂商完成（如Lumileds、ams-OSRAM）；二是Fabless Foundry模式，设计公司将版图交给专用MicroLED代工厂制造。国内代表企业包括三安光电（代工）、华灿光电、乾照光电、兆驰半导体、聚灿光电等。
三安光电已建成多条MicroLED量产线，核心优势在于从外延到芯片到封装的全链条能力。华灿光电Mini/MicroLED芯片已在光通信场景实现批量出货，核心优势在于与国际大客户的深度绑定以及在GaN材料上的深厚积累。京东方凭借显示领域的技术积累，已将MicroLED技术延伸至光互联领域。TCL华星同样在MicroLED芯片上积极布局，其与硅谷光互联初创公司的合作进展迅速。
海外方面，Lumileds已推出面向数据中心光互联的MicroLED光源产品，Luxvue（苹果收购）在集成方面技术领先，MicroLED显示领域的Plessey也在向光通信拓展。

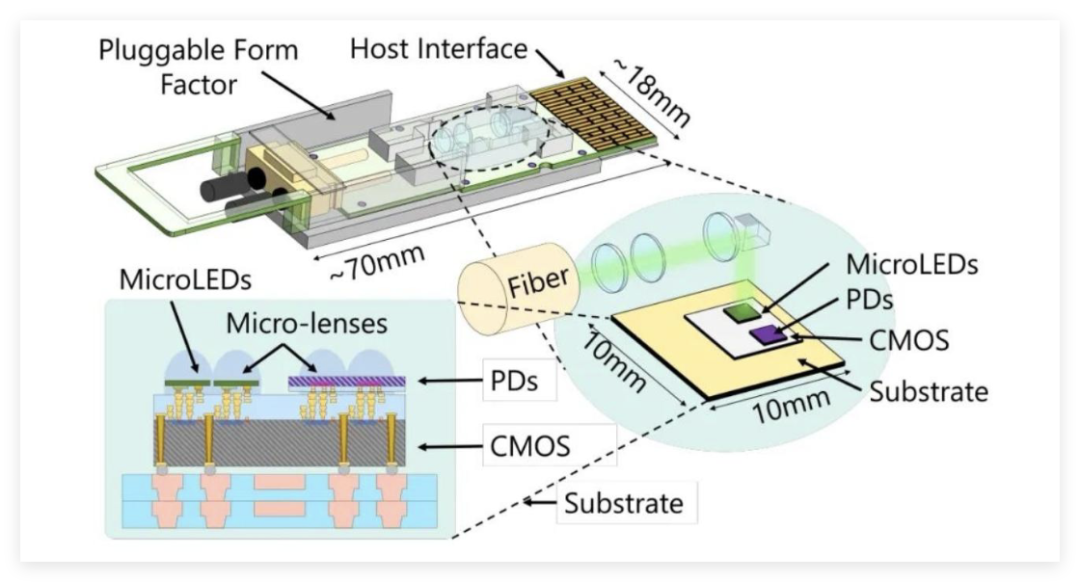

MicroLED模块内部组件和架构：
资料来源：微软
CMOS驱动
CMOS驱动是中游集成环节的核心组件，通过混合键合与MicroLED芯片连接。
在芯片集成环节中，CMOS背板与MicroLED芯片通过Cu-Cu键合/微凸块连接。
CIS传感器依托成熟光电探测技术，适配MicroLED并行光接收场景，成为接收端核心器件。
CMOS驱动的两大核心功能模块包括发射端（TXDriver）和接收端（RXArray）。
苹果、索尼和三星均自研CMOS驱动，国内厂商中思特威具备TX/PD/RX设计能力，新相微与华灿光电聚焦MicroLED光互连技术，联动“芯片制造 驱动设计”双重优势，豪威集团、格科微、集创北方、奕斯伟和天马微电子等也有所布局。
光学组件
MicroLED是点光源，意味着光源天然发散，需要使用微透镜阵列引导，否则大量光进不了目标光路，使用后显著改善改善均匀性和串扰。
核心光学组件包括透镜、多芯光纤、耦合结构、滤光片等。
光学透镜：把MicroLED的发散光（~120°）聚焦成平行光，提高耦合效率。传统方案的透镜是毫米级的离散阵列，数量很少，MicroLED的透镜方案严格的像素级耦合，通道数从十几个激增至成百上千个。在此方案下微透镜价值量相较于传统方案至少是十倍增加。炬光科技、舜宇光学、水晶光电、蓝特光学、弘景光电等在该领域等有所布局。

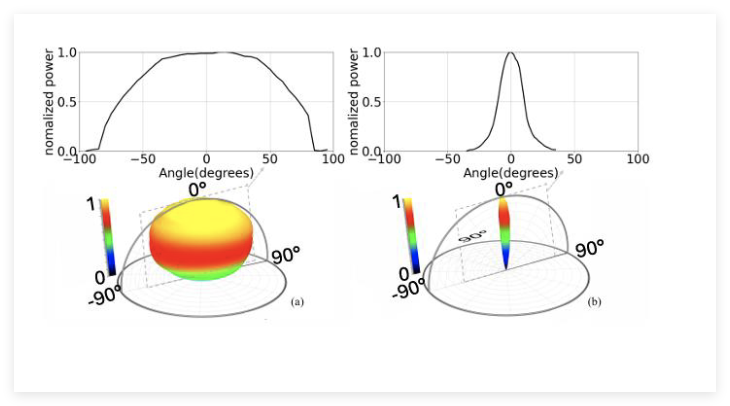

TIR透镜对光线的耦合效率：
多芯光纤：一根光纤内含7/12/19芯，替代多根单芯光纤，实现空间复用，带宽翻倍。其制造工艺极难（芯间距~30μm），康宁和国内长飞、亨通、烽火通信、中天科技、永鼎股份等在该领域均有所布局。
滤光片：主要功能是滤除串扰光/噪声光，在光互联中属于"接收端"的关键被动元件，需在850nm/1310nm波段实现窄带（<10nm）、高透过（>95%），镀膜工艺要求极高，目前海外Thorlabs垄断高端市场。国内国内水晶光电已在850nm段实现量产替代，欧菲光、旭虹光电等厂商加速布局。
05
下游：光模块/光互联系统集成应用
在可插拔光模块领域，头部厂商已开始评估MicroLED替代VCSEL的方案。在CPO方案中，英特尔、博通、Marvell等芯片厂商是核心推动者，将MicroLED光源与自研硅光芯片集成，是MicroLED光互联最大的单一需求方。
在系统层面，Arista、Cisco等交换机厂商也在积极测试MicroLED光互联方案。国内华为、紫光展锐等也在光互联芯片中预研MicroLED集成方案。
长期来看，随着AI算力需求将持续驱动光互联渗透率提升，MicroLED在光互联领域的应用已从概念验证走向商业化前夜，国内厂商在外延、芯片、设备环节的国产化率有望提升。
长期来看，光互联将成为MicroLED继显示之后的第二增长极，AI集群对高带宽、低功耗和短距互联的刚需，将为MicroLED打开新市场。随着AI算力需求将持续驱动光互联渗透率提升，MicroLED在光互联领域的应用已从概念验证走向商业化前夜，国内厂商在外延、芯片、设备等各环节的国产化率有望持续提升。
