全球AI算力与硅光需求拉动半导体材料量价齐升。
硅片作为价值量最高且壁垒最深的核心材料，当前处于周期底部反转与国产替代加速的双击窗口。
据产业链反馈，截至2025年底，国内12寸晶圆产量已突破280万片/月，本土认证加快。今年二季度起，海外12英寸轻掺率先涨价后重掺跟涨，国内12英寸轻掺和8英寸全面跟涨，量价齐升周期加速开启。
硅片是半导体国产替代最具战略价值的核心赛道，当前有望与半导体产业链景气度形成新一轮共振。
本文重点聚焦半导体核心材料硅片产业链、竞争格局和产业趋势。
01
硅片行业概览
半导体材料按用途可分为衬底材料、制造材料、封装材料。
其中，衬底材料包括硅片（Si）、碳化硅（SiC）、氮化镓（GaN）等，主要承担载体功能，在其上

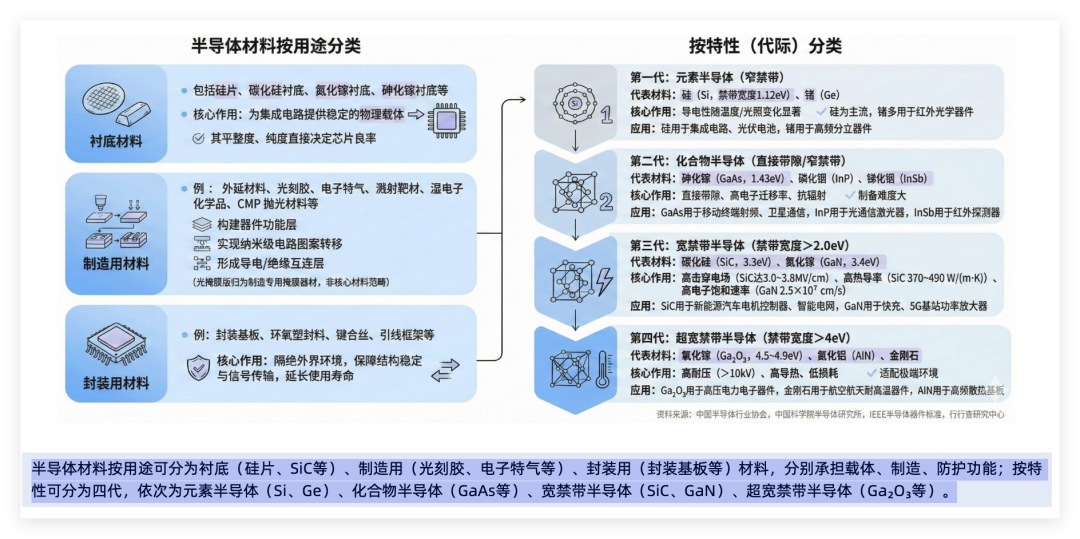

半导体材料的主要分类：
硅的半导体性能优异且带隙适中，是目前最成熟的半导体材料。
硅片是以高纯度多晶硅为原料，经过拉晶、切片、研磨、抛光、清洗等一系列精密加工后制成的超薄圆形单晶硅薄片，是制造集成电路、分立器件和传感器等几乎所有半导体产品的基础衬底材料。
硅片分类

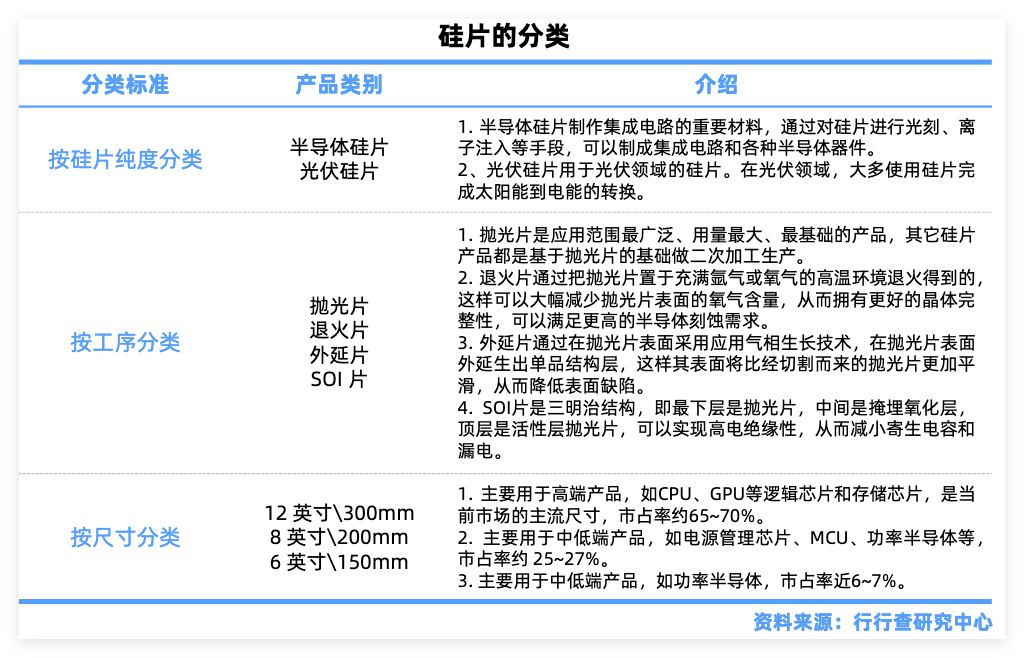

按照硅片纯度分类为半导体硅片与光伏硅片；按照工序分类为抛光片、退火片、外延片、SOI片；按照尺寸分类为12英寸\300mm、8英寸\200mm、6英寸\150mm，其中200mm和300mm规格的硅片应用范围较为广阔。
硅片制造核心路线从6英寸向8英寸再向12英寸演进。

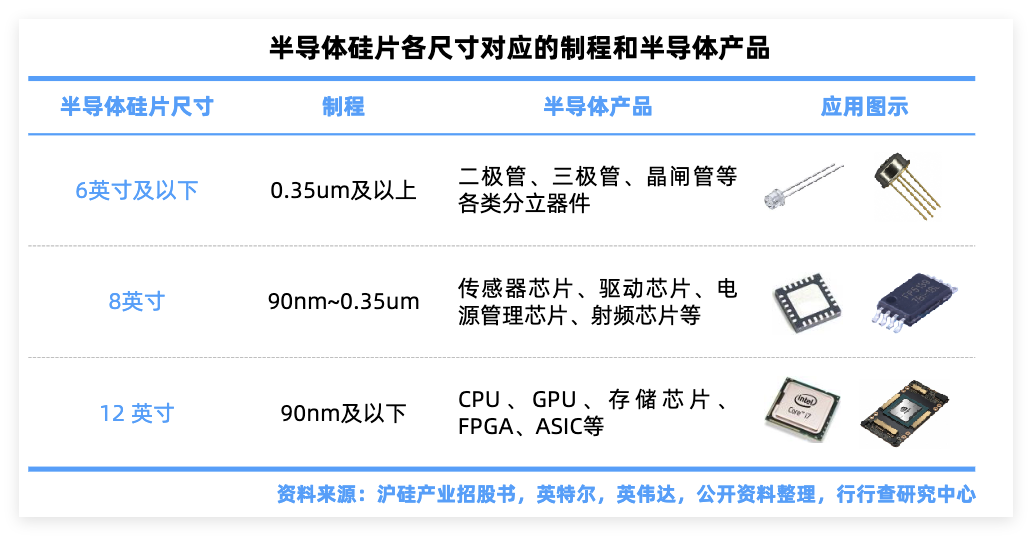

当前主流为8英寸和12英寸，其中12英寸已成为先进制程的标配，需求主要由逻辑芯片、存储芯片、功率器件驱动。
AI算力芯片对12英寸硅片的平整度、缺陷密度要求极为苛刻，单车硅片用量是传统芯片的数倍。而汽车电动化带动功率器件和MCU需求，8英寸硅片需求保持稳健。
技术路线对比来看，SOI硅片制造难度最高；外延硅片需求增长最快，主要受益于GAA架构推广；普通抛光硅片竞争最激烈，国产替代进展最快。
半导体硅片是指由硅单晶锭切割而成的薄片，又称硅晶圆片，是半导体行业广泛使用的基底材料。

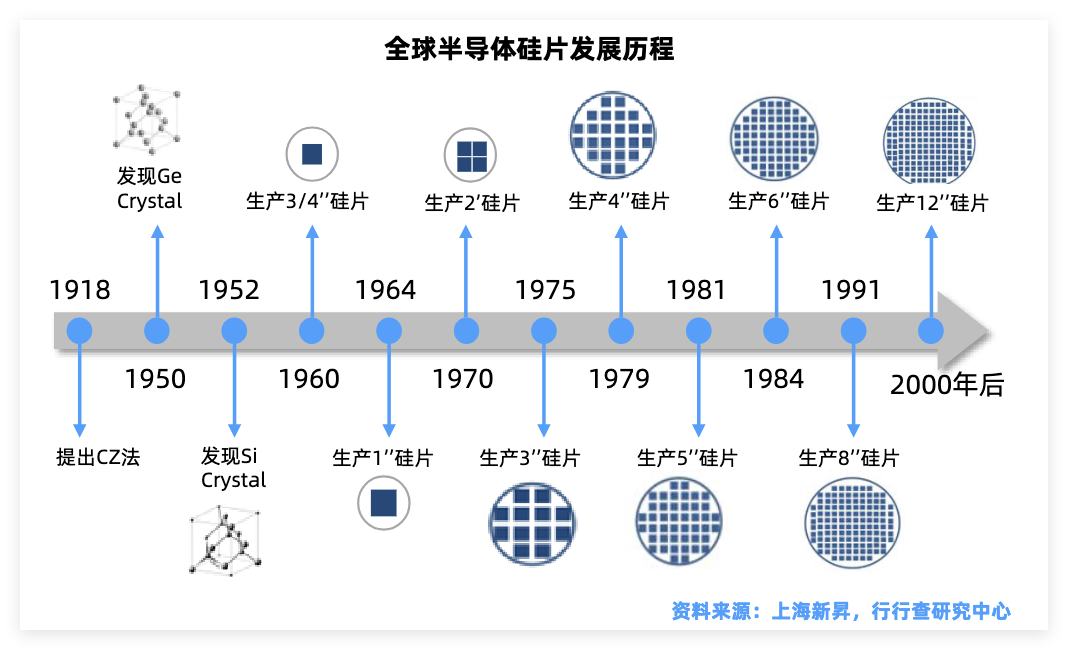

硅片行业发展经历了四个阶段，2020年至今为国产替代加速期，中国大陆企业在12英寸领域实现从0到1的突破。国内硅片价格经历了前几年低谷期，今年逐渐走稳，有望持续受供需拉动12英寸调价。
02

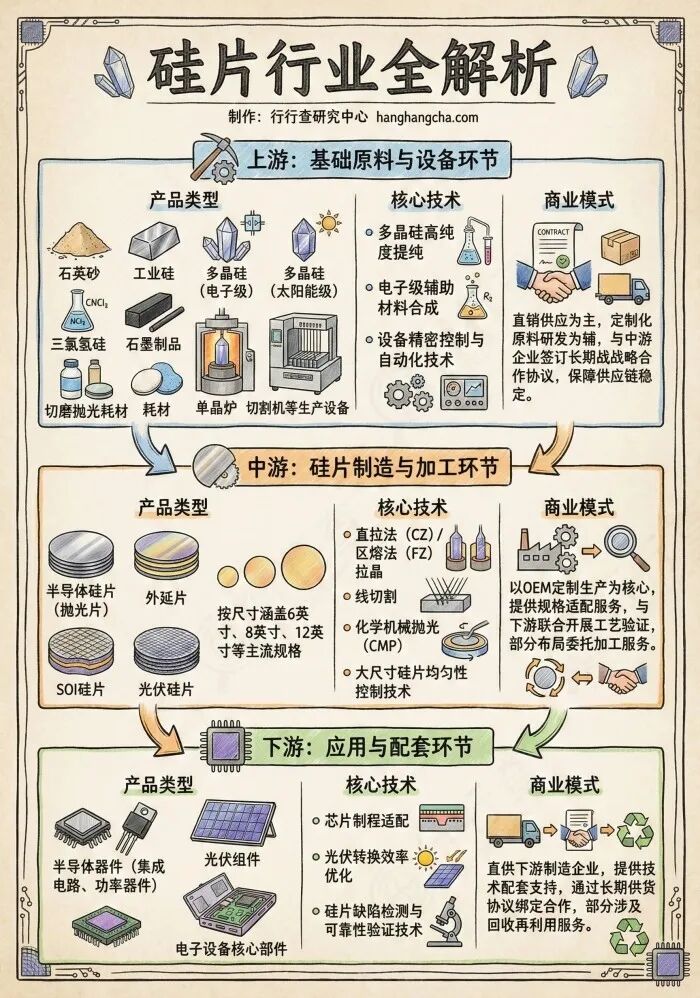

硅片产业链
硅片产业链经过数十年迭代，工艺极其成熟，从提纯到抛光已形成高度标准化的技术体系，其他材料短期内难以全面替代。
上游为高纯多晶硅原料与拉晶、切片、抛光等核心设备，中游为硅片制造与加工，下游为晶圆代工与IDM厂商，配套环节包括检测、清洗、包装等。
从价值占比看，上游材料约占20%、设备约占15%、中游制造约占45%、下游应用约占20%。
材料&设备端
高纯多晶硅是硅片的基础原料，全球核心厂商包括德国Wacker、美国Hemlock、日本RECSilicon。国内通威和大全等已实现电子级多晶硅的批量供应。全球电子级多晶硅市场呈现中日韩三足鼎立格局，中国企业份额提升至约30%。
核心设备包括单晶炉、切片机、研磨机、抛光机等。
单晶炉领域，晶盛机电已实现12英寸单晶炉的批量交付，北方华创在8英寸单晶炉领域也有布局。切片机领域，高测股份作为该领域国内龙头，已切入国际供应链，核心优势在于金刚线切割技术领先。抛光机领域，华海清科实现国产突破，核心优势在于CMP设备的自主可控。检测设备方面，精测电子和中科飞测正在加速国产替代。整体来看，设备国产化率已从不足10%提升至约40%，但部分高端环节仍依赖日本迪恩士、东京精密等进口。
中游硅片制造

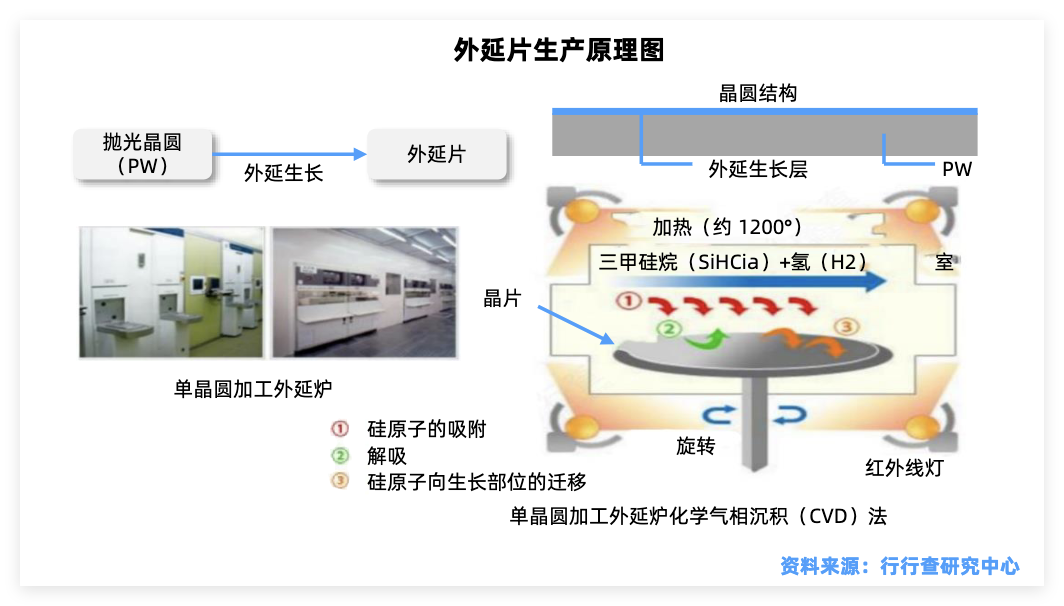

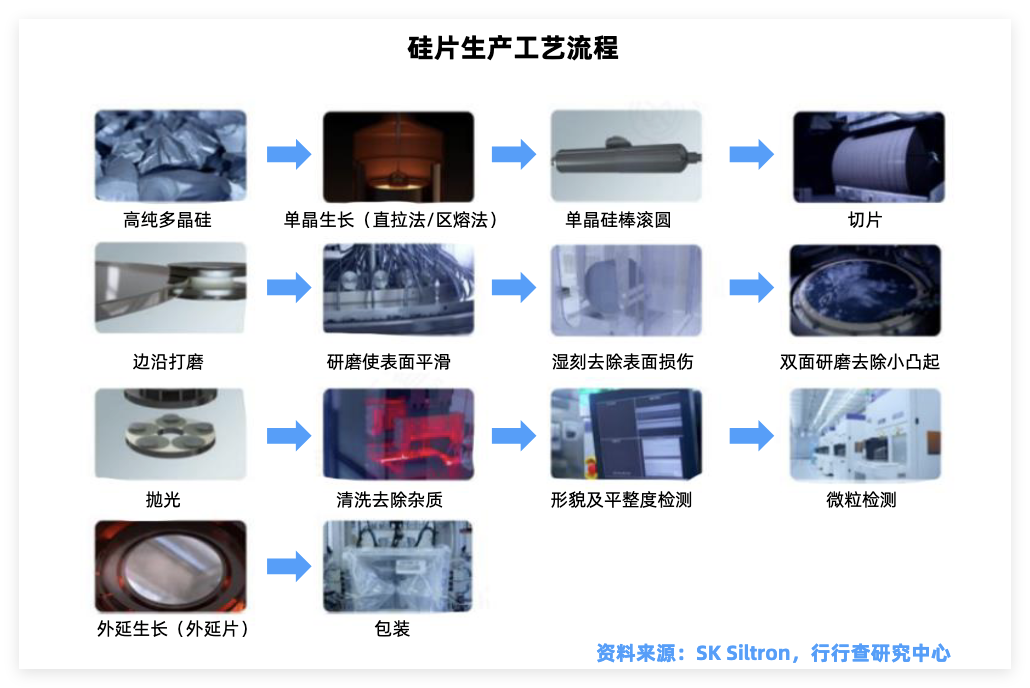

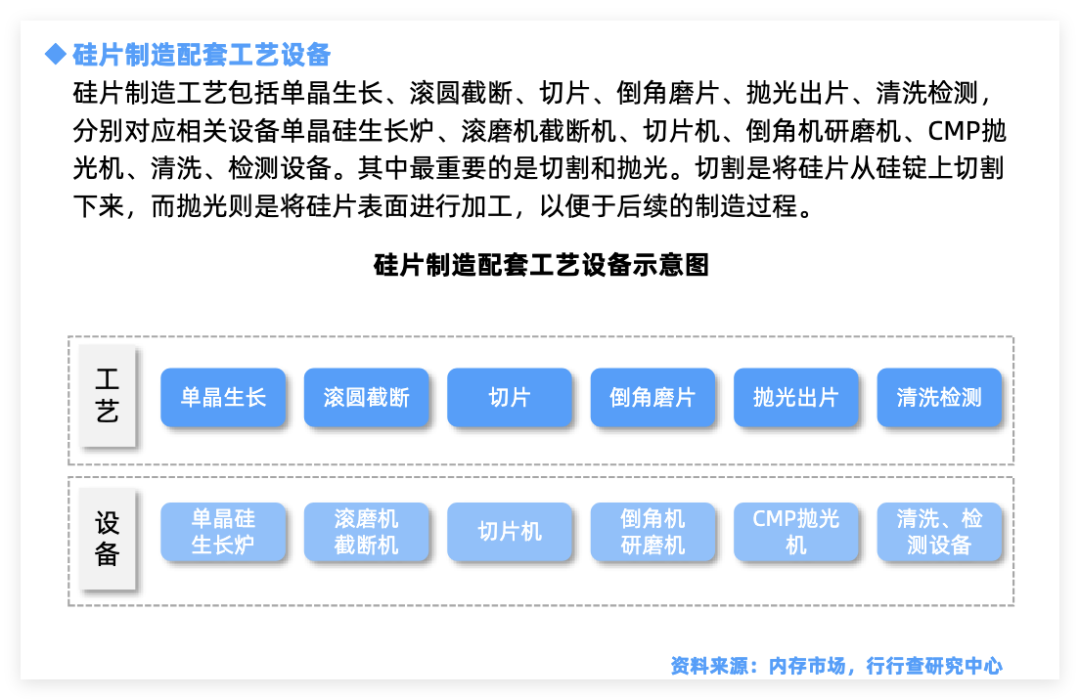

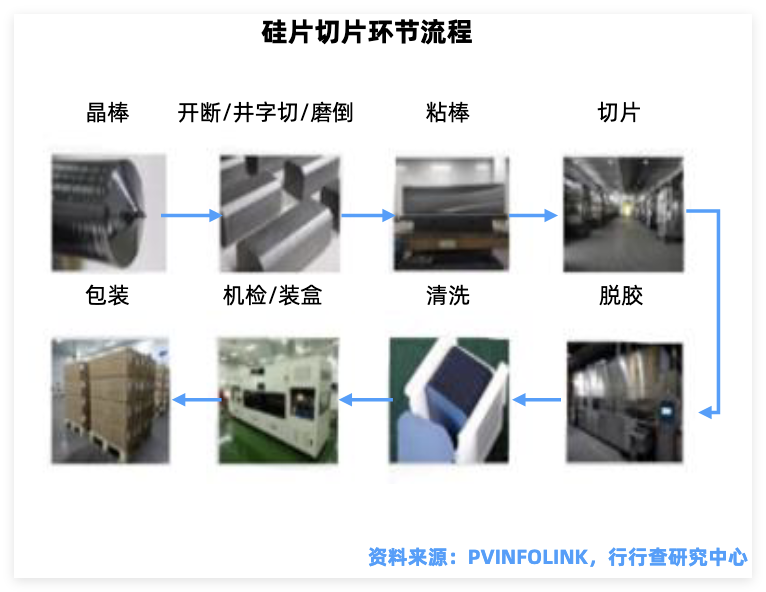

硅片的生产工艺流程复杂，涉及工艺众多，主要生产环节包含了单晶生长，切片、抛光、外延生长等工艺。
硅片制造全球竞争格局呈现典型的寡头垄断态势，五大巨头合计市占率超过90%，国内在高端硅片领域替代空间巨大。
全球五大巨头：信越化学（市占率约28%）、SUMCO（约24%）、环球晶圆（约17%）、Siltronic（约14%）、SKSiltron（约12%）。
日本信越化学和SUMCO在技术和产能上双领先，尤其在12英寸和特殊硅片领域地位稳固。信越化学在12英寸抛光片领域全球第一。SUMCO在SOI硅片和外延片领域优势突出。
德国Siltronic被环球晶圆收购后整合加速；韩国SKSiltron聚焦存储客户，与SK海力士深度绑定；中国台湾环球晶圆在大陆市场布局最深。
国内方面几家主要厂商整体形成错位竞争格局。
沪硅产业12英寸已实现向主流代工厂批量供货，核心优势在于产品覆盖全面。西安奕材12英寸抛光片 外延片覆盖28nm及以上成熟制程。
立昂微作为硅片芯片平台型公司，在8英寸和12英寸抛光片、外延片领域均有布局，重掺外延片的技术领先，6-8英寸产品出货量在国内市场名列前茅，12英寸重掺硅片受益于AI服务器的不间断电源需求。
中环（TCL中环子公司）依托中环股份的半导体基因，在12英寸硅片产能扩张最快，核心优势在于资金实力和规模效应。
有研硅硅片 硅部件双轮驱动，2026年1月公司正式完成对DGT的收购，实现了从硅材料到硅部件的业务延伸。
上海合晶的的I-Cut技术及薄化工艺具备与国际大厂的竞争能力。中晶科技3–6寸研磨硅片市占50%，6寸抛光片放量。
硅光使用SOI核心衬底

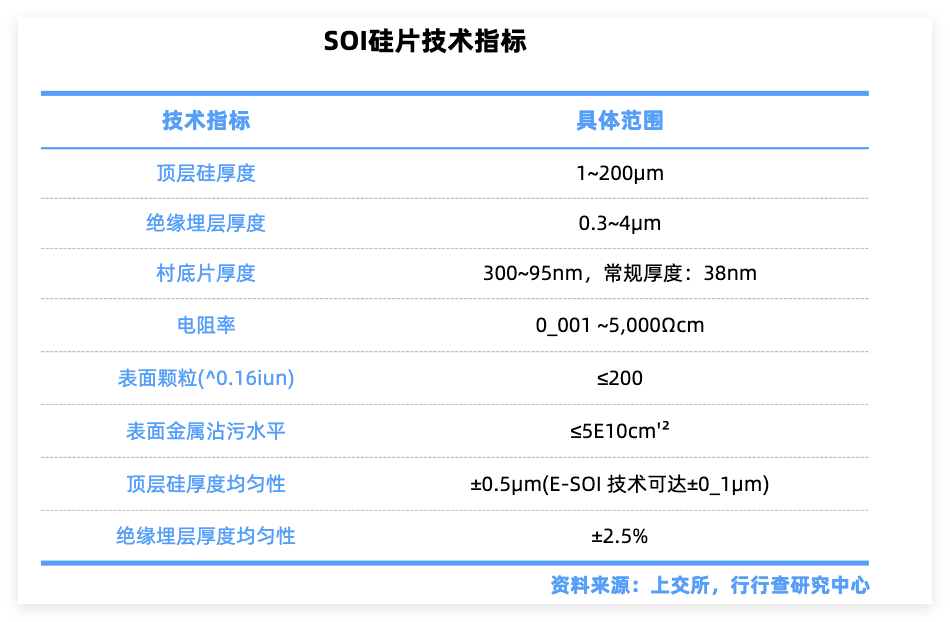

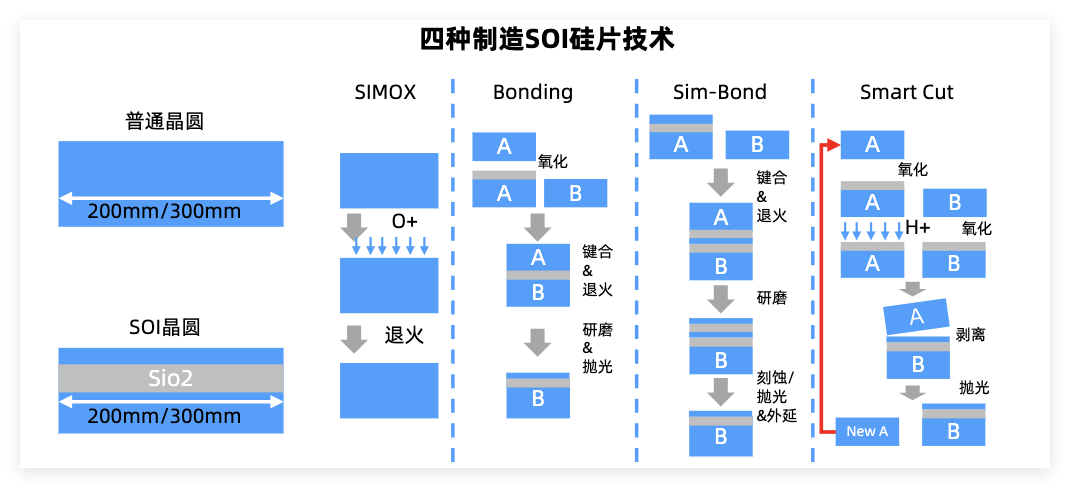

SOI硅片技术由于在部分半导体器件中替代体单晶，以显著改善器件的某些电学性能，近年来得到了广泛的关注和研究。
当前硅光技术已成为800G和1.6T高速光模块的核心方向，硅光渗透率有望提升到70-90%。
随着CPO技术落地，台积电COUPE平台2026年量产； SOI硅片内部嵌入纳米级二氧化硅埋氧层（BuriedOxide,BOX）形成“器件层-绝缘层-衬底层”的独特三明治结构，常用于RF/功率/FD-SOI等半导体器件。
资料来源：行行查
配套环节
硅片产业链配套环节包括硅片检测（缺陷检测、平整度检测）、硅片清洗、硅片包装等。
例如，清洗工序可去除晶圆表面多种污染，以RCA工艺为主，经多步处理保障表面洁净与工艺精度。
检测环节，科磊半导体、日立高新垄断高端市场，国产替代空间大。清洗环节，盛美上海、至纯科技已实现部分突破；包装环节，跨国企业占据主导，国内企业正在追赶，赛腾股份在12寸大硅片检测领域布局。

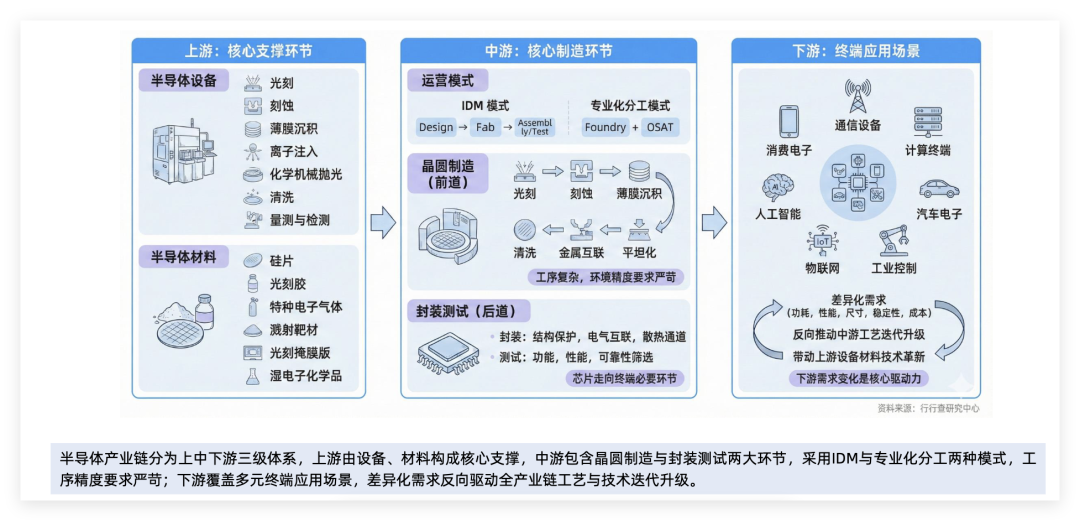

半导体制造全流程核心环节梳理：
下游应用端
下游需求结构中，逻辑芯片占比约55%，存储约25%，功率器件约12%，其他约8%。AI芯片的放量正在显著提升逻辑芯片对高端硅片的需求占比。
硅片材料的主要客户包括台积电、三星、中芯国际、华虹、SK海力士、英特尔等晶圆代工和IDM厂商。台积电是全球最大的硅片采购方，对硅片品质要求最为苛刻。
整体来看，AI算力、汽车电子、工业半导体三大引擎将推动12英寸高端硅片需求持续增长。当前硅片行业正站在周期反转与国产替代的双重拐点上。在AI算力全面紧缺背景下，全球硅片出货量有望恢复正增长。
硅片是半导体材料国产替代最具战略价值的赛道之一，周期底部叠加国产替代加速，产业链各环节有望迎来新一轮发展机遇。
