在芯片先进工艺持续迭代、接口场景日趋复杂的当下，IO单元已成为决定信号完整性、传输效率与设计可靠性的核心载体。从基础IO到高速IO、Flash IO等，多样化的接口形态对建模精度、场景覆盖能力与操作便捷性提出了更高要求。华大九天Liberal IO自动化K库解决方案，以全类型IO覆盖、高精度建模与简便易上手为核心优势，为芯片设计企业提供专业的IO特征化提取保障，助力IO接口在芯片系统中发挥关键作用。

芯片IO：架构与类型

IO单元通常由PAD和内部功能电路两部分组成。PAD在封装过程中负责外部连接，实现物理层面的信号传输；内部电路则承担电平转换、ESD保护、数据传输等多重关键功能，直接影响信号完整性、延迟、噪声容限等重要指标。常见的IO单元类型主要有以下几种：

GPIO是集成电路中最基础、最常用的通用接口，几乎所有微控制器（MCU）、SoC、FPGA等芯片均集成了GPIO模块。一般来说，PAD除了可以配置在不同的电源电压下工作外，还有不同的输入输出工作模式可以配置。当GPIO被设置为输入模式时，可采集外部信号，此时可通过PU/PD配置实现上拉、下拉或悬空状态；在输出模式下，它能控制驱动电流，并决定PAD的输入/输出方向。GPIO用作输入时，可从外部输入信号；用作输出时，可将芯片内部信号输出到外部，还可以配置实现上拉、下拉；而GPIO的输入输出工作模式都可以由信号控制，灵活实现输入输出甚至完全关闭。部分GPIO还集成了POC上电控制、电平转换等模块，通过编程可灵活配置引脚功能。

面向超高速串行/并行数据传输的复杂接口类型，传输速率可达数Gbps乃至数十Gbps，广泛应用于芯片间互联、高速内存、图像传感器、车载高速通信等场景。其中，LVDS（低压差分信号）接口的应用尤为广泛，该接口多采用差分信号架构以提升抗干扰能力，同时对信号完整性、差分对称性、共模电压及时序偏斜控制等方面的精准度要求极高。

这是一种专为适配NAND、NOR Flash等存储器件而设计的接口，其核心特征在于深度匹配Flash存储的读写、擦除及寻址专属协议，针对突发式数据读写进行了针对性的时序优化，对数据采样的同步性与电平阈值的精度要求严苛，部分信号还支持多电压域切换，以适配不同规格的Flash器件，是专用存储芯片、嵌入式芯片、SoC及消费电子芯片实现存储数据交互的核心接口。

常见陷阱：IO特征化行业挑战

IO特征化表征是芯片设计的关键环节，其数据的准确性与完整性直接影响后续芯片流程。在当前实际设计过程中，IO库表征面临着传统方法适配性不足、复杂IO处理难度大等诸多挑战，主要体现在：

• 时序表征精度不足：三态控制的使能/禁用时序易受驱动强度设置影响，传统建模方式难以实现精准刻画，易产生时序偏差，进而影响后续设计的可靠性

• 复杂IO表征难度大：高速IO、Flash IO等接口功能复杂，规模通常达到经典IO的十倍左右，传统K库方案耗时冗长，部分场景甚至无法完成有效表征；例如，高速IO的LVDS接口差分信号极其微弱、非全幅电平，传输速率高且对差分对对称性要求严苛，微小失配即会导致信号完整性恶化；Flash IO容量大、电路版图复杂，传统K库工具对其建模时，常面临仿真不收敛、无法输出结果等技术难题

• 建模数据完整性欠缺：易出现输入电容值标定不准确、漏电流模型缺失、多电压域切换逻辑错误等问题，导致K库结果无法完整反映IO单元实际电气特性

上述问题若在库表征阶段未得到有效解决，将引发后续仿真失败、时序不当等连锁反应，严重时会导致芯片功能异常、硬件损坏，造成研发成本增加与项目周期延误。

Liberal IO：专业高效的IO特征化提取解决方案

华大九天推出的Liberal IO一站式K库解决方案，专为高性能IO单元（包括通用GPIO、ODIO、SPI、I2C、高速IO、Flash IO等）打造，可实现全流程、高精度的K库生成。该方案依托成熟的Liberal平台，深度融合各类IO特性，为K库开发提供全面支持。

• 针对经典IO：内置ALPS SPICE级别高精度仿真引擎，可精细化提取核心电气参数，精准捕捉IO单元的电压摆率、驱动强度、上下拉电阻、施密特触发特性、OC/OD状态等电气行为，同时完成时序与功耗模型的精确提取。支持多种vector自动选取方案以及提供接口方便用户自定义，可满足用户各种时序的K库需求。依托先进的电路trace技术，能够解决各类GPIO的三态enable/disable时序弧K库难题。支持用户自定义偏置条件以及工作模式，可覆盖偏置电流、引脚设置、负载外接电路等多种需求场景。

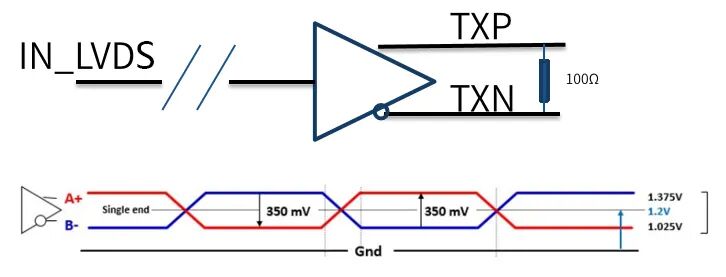

• 针对高速 IO：在经典IO建模能力基础上，Liberal根据其特点设计和优化了差分互补输入输出接口，可自动处理差分信号逻辑，精准适配如LVDS等高速IO。如图所示，特征化提取适配LVDS的TXP/TXN反相差分输出需求，精准完成共模电压VCM获取与设置，面对非全电压摆幅可以进行自动切换和斜率定义，配合 IREF和100Ω终端电阻，可以精准刻画共模电压、信号摆幅、偏斜（skew）等参数，同时智能探索最差情况向量，还原高速传输下的真实电气与时序行为，精准完成对高速IO的特征化提取。

• 针对Flash IO：除具备上述功能外，此类IO功能逻辑复杂、电路规模较大，对K库工具的容量和性能提出了较高要求。Liberal IO基于Flash协议相关逻辑，可自动匹配时序弧所需的测试向量，并设计了便捷的用户输入接口；同时支持通过自定义偏置条件灵活适配存储器件的工作时钟与时序参数，还将多电压域切换全面纳入建模流程，以满足突发式读写需求，贴合Flash存储的实际工作机制。凭借这些特性，Liberal IO能够快速完成此类IO的特征化提取工作，显著缩短建库项目周期，加快项目交付。

• 全方位一体化的K库验证系统：自动化的质量检查QA流程，对生成模型的时序、功耗、噪声等关键指标进行全维度校验，确保模型在各维度的一致性与准确性

Liberal IO的应用为工艺制造厂与芯片设计企业创造了多重显著价值：其一，大幅提升IO建库效率，从模板生成、仿真调度到结果提取全流程实现自动化，可对复杂IO、大容量IO完成精准刻画，相较传统方式建库周期缩短50%以上；其二，极致保障K库模型精度，生成的库模型与硅后实测高度一致；其三，工具兼具简单易用与建模精准的双重特性，让芯片设计工程师可灵活设计更多IO类型及工作模式，全方位适配芯片各类应用场景，为芯片后端实现与系统集成筑牢技术基础。

在芯片技术迭代迅猛的当下，IO接口的核心作用愈发凸显，IO库表征的精度与效率已成为影响芯片性能、可靠性及市场竞争力的关键因素。华大九天凭借Liberal IO评价体系的专业技术架构与全面解决方案，成为国内芯片设计企业的重要支撑工具。从通用IO、高速IO到Flash IO等多类型接口的设计赋能，再到K库核心价值的深度释放，精准高效的IO特征化能力可助力客户打造具备高竞争力的芯片产品，抢占市场先机。华大九天将持续深耕EDA领域，为国内集成电路产业提供坚实技术支撑，推动“中国芯”实现高质量崛起。
