今天重点拆解 存储芯片行业 。

存储芯片行业介绍

存储芯片的定义

存储芯片，又称半导体存储器，是一种能够存储大量二值信息（0和1）的半导体器件，核心功能是实现数字信息的写入、读取与长期保存。

存储芯片的重要价值

从技术演进视角看，存储芯片的发展直接推动了信息技术革命。数字经济时代，存储芯片的战略意更加重要。它不仅是信息技术基础设施的核心基石，支撑服务器、终端设备等硬件运行；还是数据要素价值释放的载体，满足了AI、云计算等场景的海量数据存储需求。

作为半导体产业的关键细分领域，存储芯片的技术水平也直接体现了一个国家电子信息产业的竞争力。

存储芯片的分类

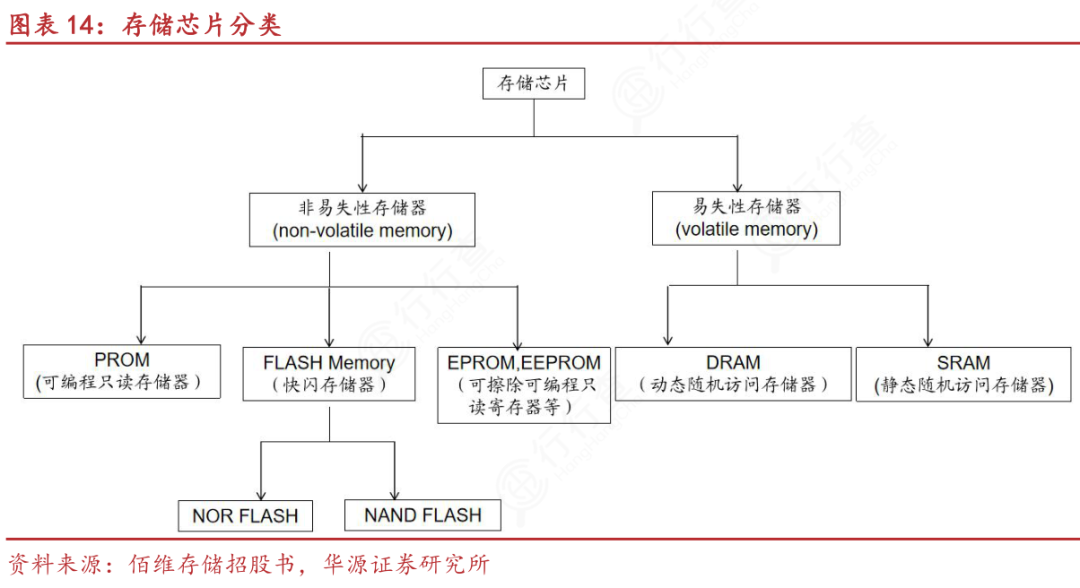

存储芯片分为非易失性存储器与易失性存储器，非易失性存储器包含PROM、快闪存储器（FLASH Memory，又分为 NOR FLASH 和 NAND FLASH）、EPROM、EEPROM等，易失性存储器包含动态随机访问存储器（DRAM）和静态随机访问存储器（SRAM）。

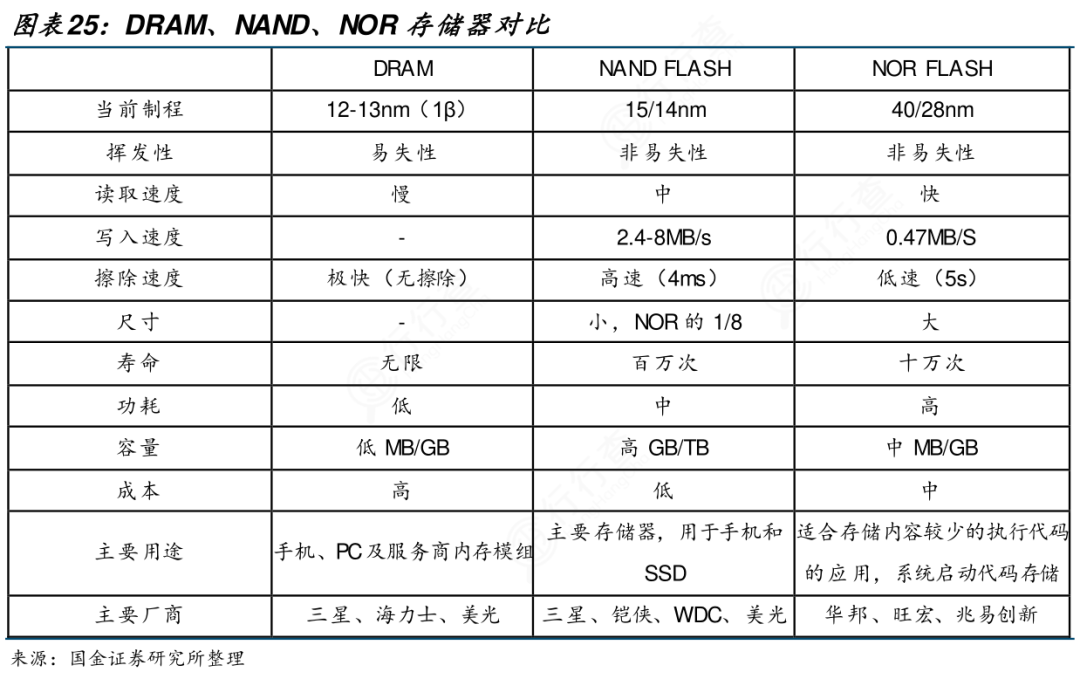

常见存储芯片详解

1）动态随机存取存储器（DRAM）

DRAM是当前应用最广泛的挥发性存储芯片，其存储单元由单个晶体管和电容组成。晶体管作为开关控制电荷访问，电容通过电荷有无表示二进制"1"和"0"。工作过程需经历写入（对电容充放电）、读取（电荷检测与放大）和刷新（定期恢复漏电电荷）三个核心环节，其中刷新操作需每64ms执行一次，这也是"动态"特性的由来。

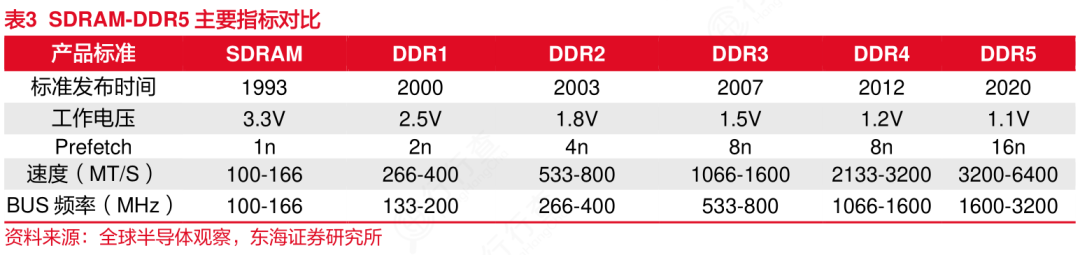

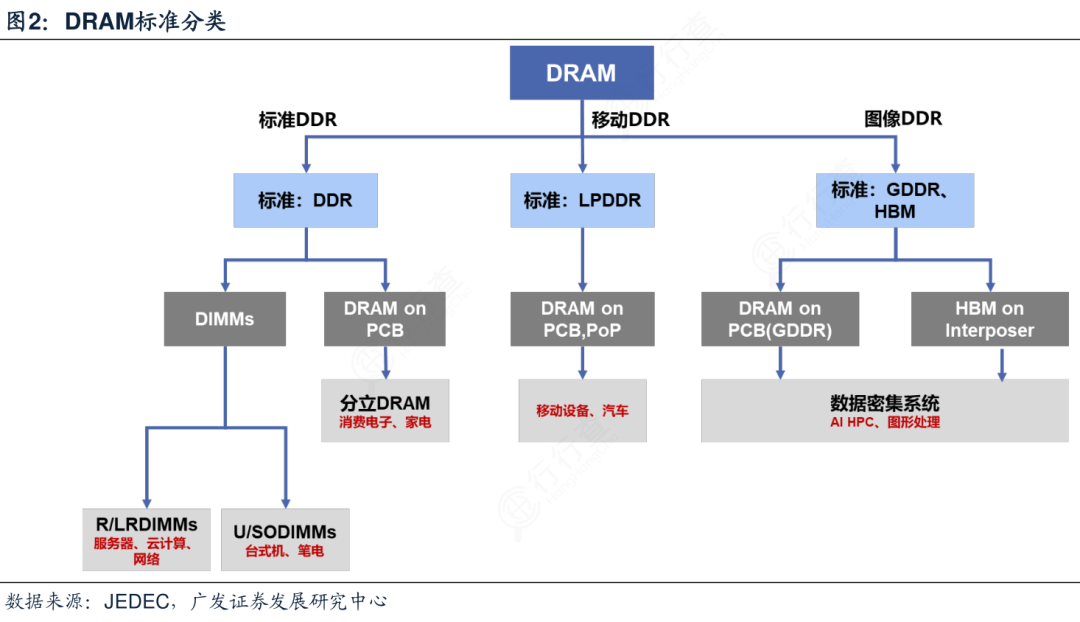

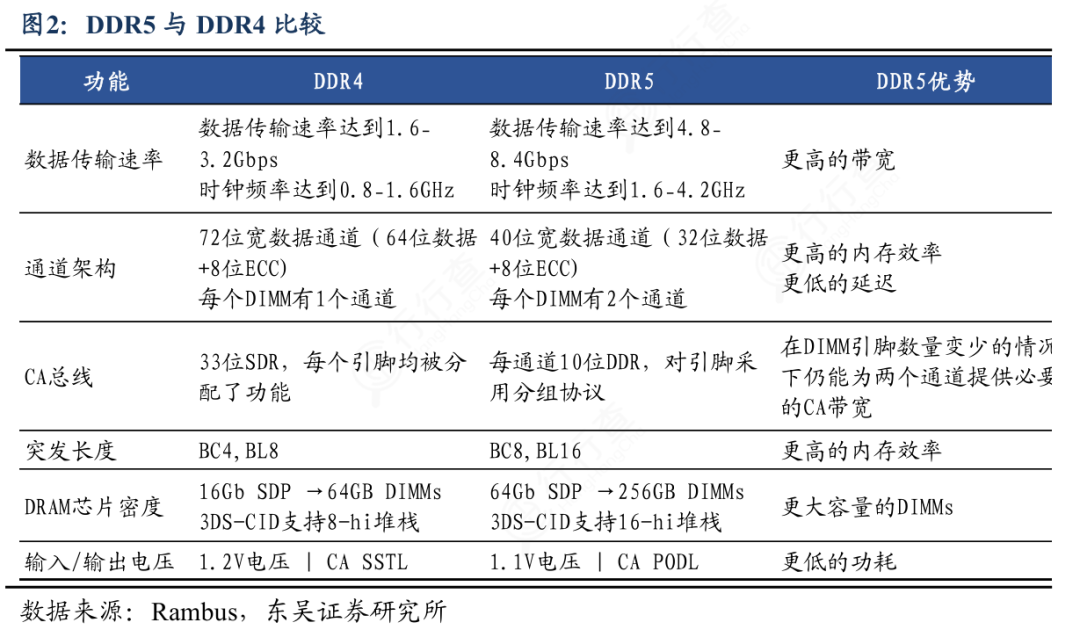

动态随机存储的主流技术分支包括：面向服务器端的DDR SDRAM，通过双倍数据速率技术提升带宽；面向移动设备的LPDDR系列，以低功耗和小尺寸为核心优势。

HBM（高带宽存储器）是一种基于3D堆叠技术的高性能DRAM，通过垂直堆叠多个DRAM芯片并利用硅通孔实现高速互联。HBM以超高带宽和容量密度为特征，主要应用于高性能计算、AI、图形处理等领域。

2）NAND闪存

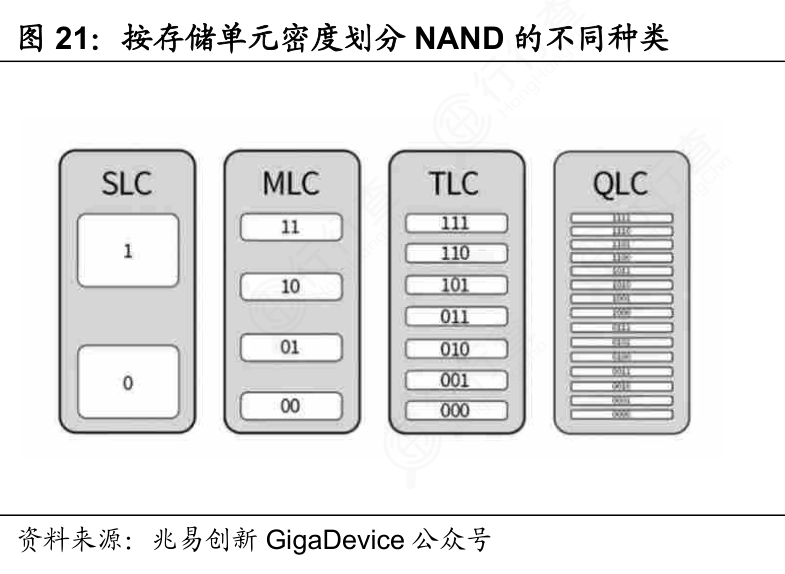

NAND闪存是最主流的非挥发性存储技术，采用电荷捕获原理实现数据存储。NAND闪存根据不同存储单元的密度可以分为SLC、MLC、TLC和QLC四种类型。每种类型的存储单元能够存储的比特数依次增加，从SLC的每个单元存储1比特，到MLC的2比特，再到TLC的3比特，最后到QLC的4比特。随着每个存储单元能存储的比特数增加，整体存储密度提升，单位成本降低。

当前技术演进聚焦3D堆叠架构。比将CMOS晶圆与存储阵列键合，堆叠层数可达300多层，位密度大幅提升；SK海力士甚至推出了321层4D NAND。

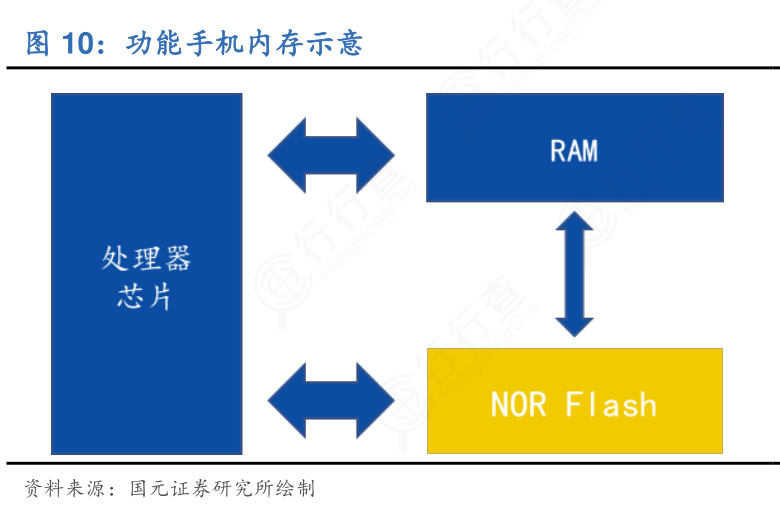

3）NOR闪存

NOR闪存采用并行结构设计，具有随机读取速度快（约10-100ns）、单字节擦写的特点，适合存储代码程序。其缺陷在于存储密度低、写入速度慢，主要应用于路由器、汽车电子等需频繁读取代码的场景，如汽车ECU的固件存储。

4）ROM只读存储器

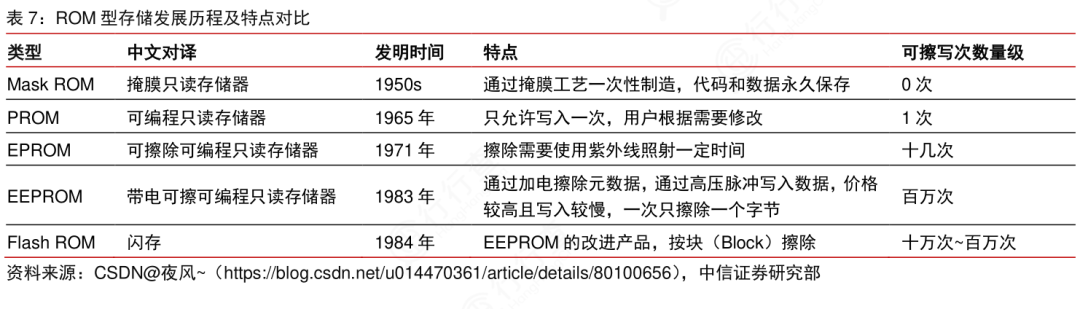

ROM是早期非挥发性存储技术，按可擦写性分为：掩膜ROM（出厂后不可修改）、PROM（一次性编程）、EPROM（紫外擦除）和EEPROM（电擦除）。当前除EEPROM在小型存储场景（如BIOS芯片）仍有应用外，大部分市场已被闪存替代。

5）新兴存储技术

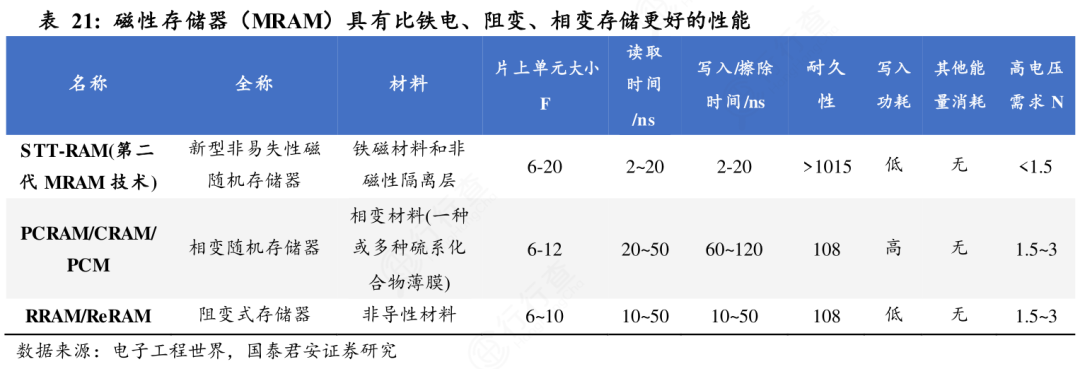

MRAM（磁阻随机存取存储器）：基于磁隧道结效应，通过磁场变化控制电阻状态实现数据存储，兼具DRAM的高速与闪存的非挥发性，适用于工业控制、汽车电子等对可靠性要求高的场景。

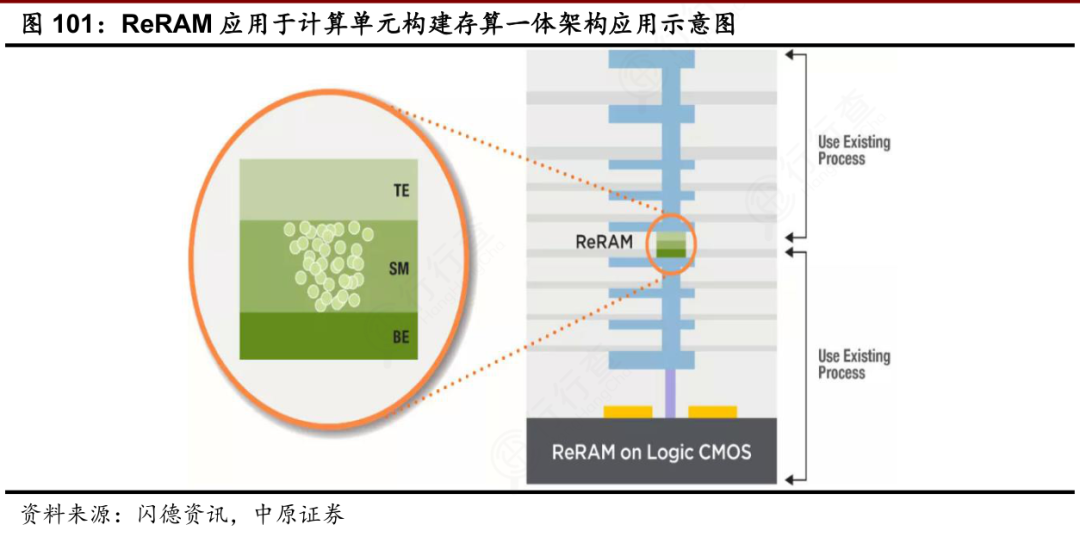

ReRAM（阻变存储器）：利用金属氧化物薄膜的电阻变化存储数据，具有低功耗、高存储密度特性，有望应用于AI芯片的存算一体架构。

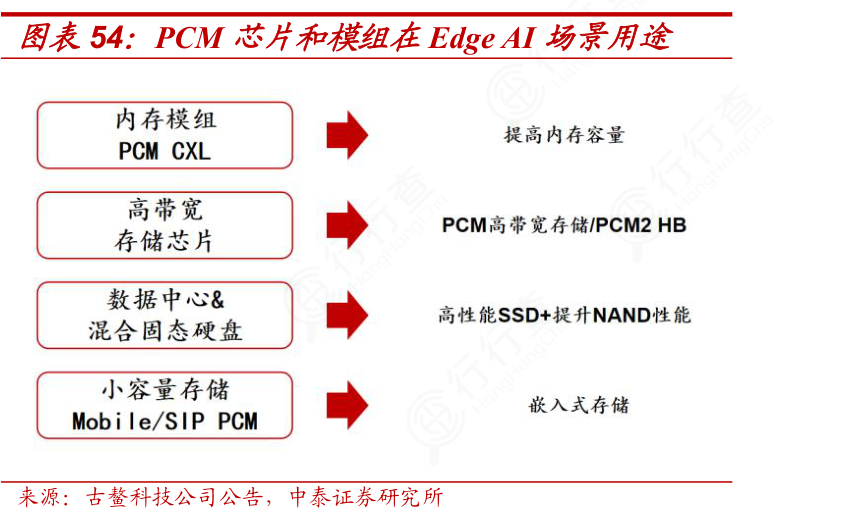

PCM（相变存储器）：通过硫系化合物的晶态/非晶态转变实现数据存储，读写速度快、寿命长，是潜在的存储级内存技术方向。

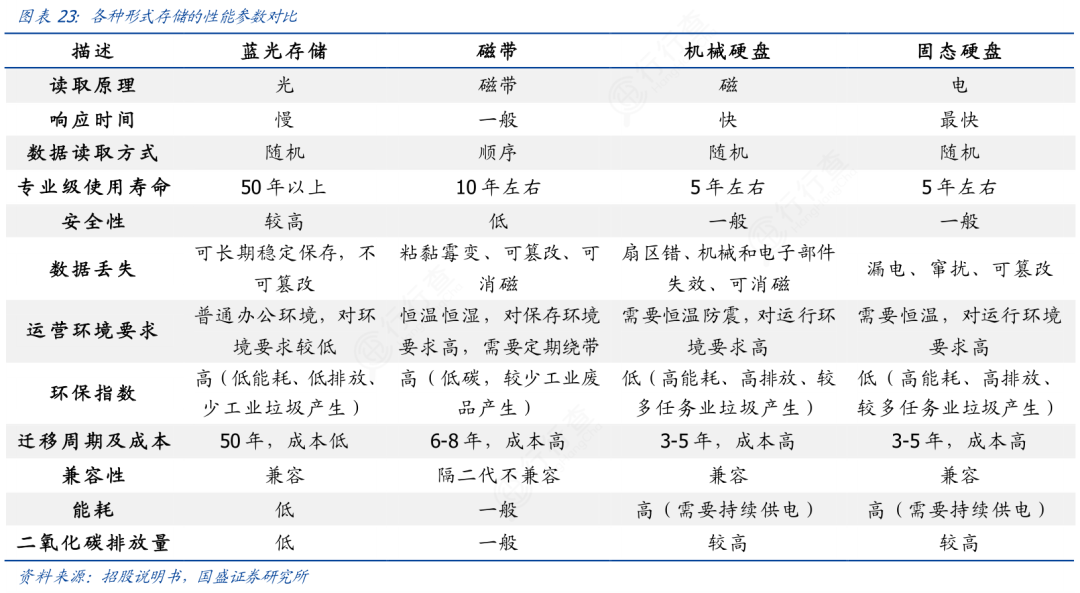

存储芯片关键性能参数

1）存储容量：衡量芯片存储数据的能力，单位为GB/TB，3D NAND通过堆叠层数提升实现容量突破，如美光176层QLC闪存单芯片容量达2TB。

2）读写速度：包括随机读写（IOPS）和连续读写带宽，DDR5 SDRAM连续读取带宽可达86GB/s，NAND闪存通过NVMe协议可实现3-7GB/s连续读取。

3）功耗水平：通过工作功耗、待机功耗、休眠功耗三类核心指标衡量。此外，温度、电压、接口模式也是影响功耗的关键因素。DRAM需高频刷新，动态功耗占比高（DDR5 动态功耗≤50 mW/Gbps）；SRAM依赖触发器，静态电流低但动态电流高；NAND Flash则因擦写机制存在 “写放大” 导致的额外功耗。

4）使用寿命：非挥发性存储的关键指标，以P/E cycles（编程/擦除次数）衡量，SLC闪存可达10万次，TLC约1000-3000次，QLC约100-1000次。

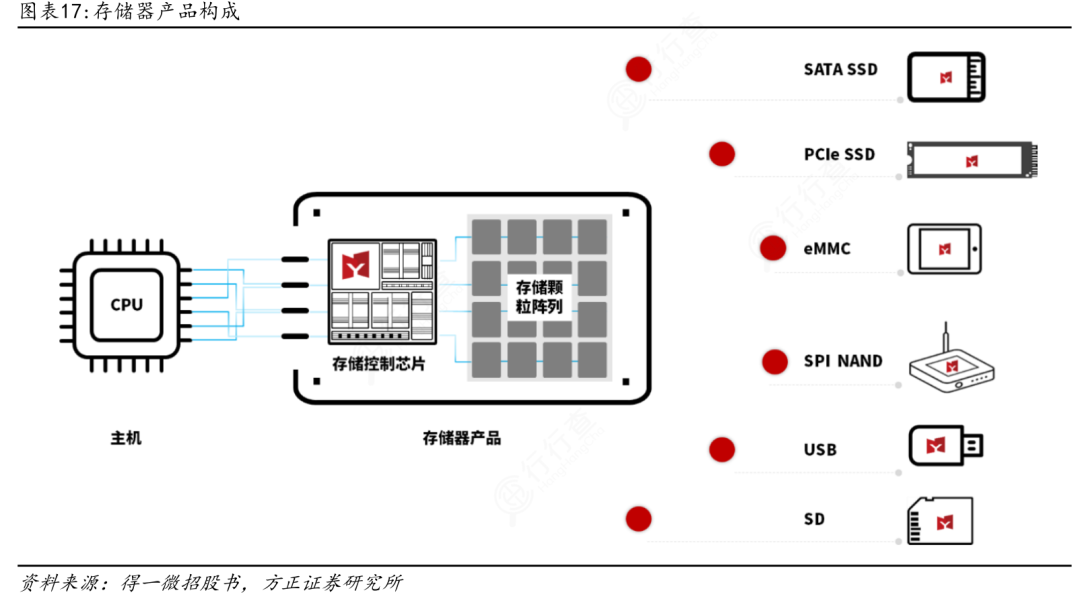

存储芯片应用领域

1）消费电子

智能手机、PC、平板电脑是核心应用场景，智能手机需同时搭载LPDDR内存（4-12GB）和NAND闪存（128GB-2TB）；PC领域DDR5内存与NVMe SSD成为主流配置。

2）云计算与数据中心

大型数据中心需部署PB级存储集群，采用DDR4/DDR5内存服务器与SSD存储阵列，AI服务器更需搭配HBM（高带宽内存）提升算力效率。

3）工业控制与汽车电子

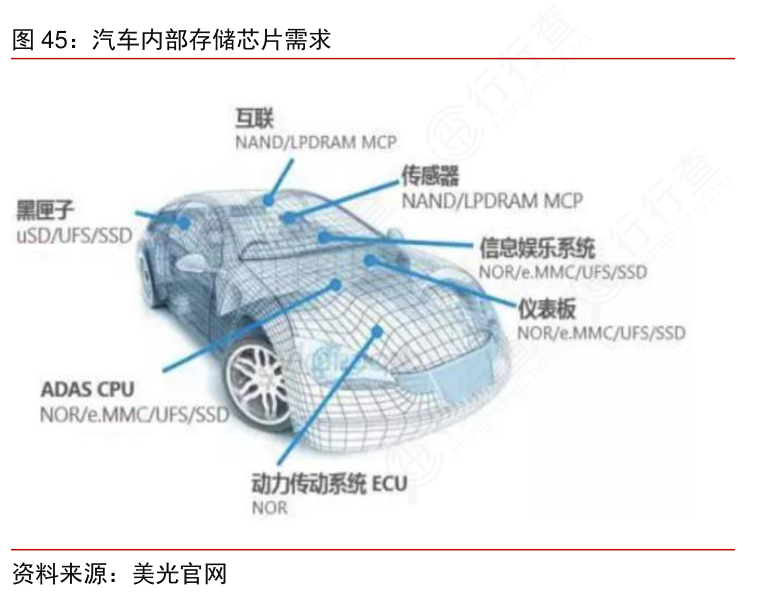

工业场景需高可靠性存储，MRAM与NOR闪存应用广泛；汽车电子领域，自动驾驶系统需TB级NAND存储传感器数据，车规级DRAM需满足-40℃至125℃的宽温要求。

4）人工智能

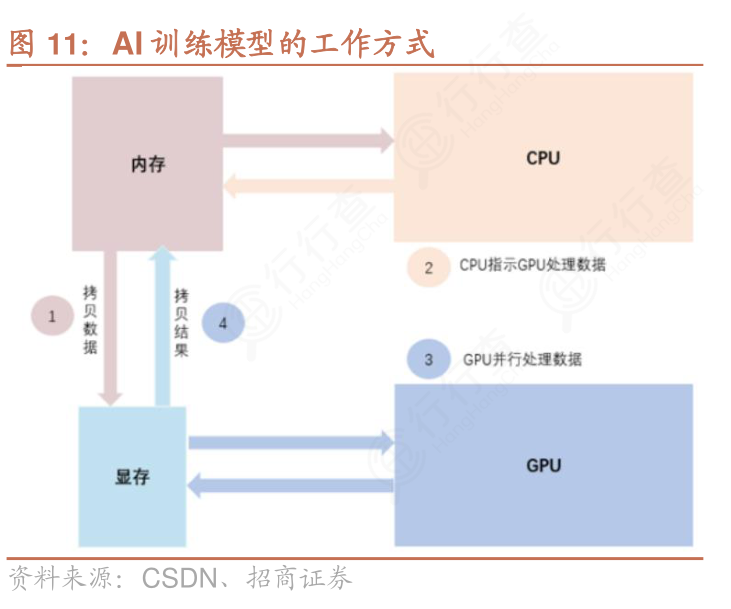

大模型训练需高带宽、大容量存储支撑，3D NAND用于训练数据归档，HBM内存用于模型参数缓存，存储芯片的性能直接影响AI算力的释放效率。

存储芯片产业链

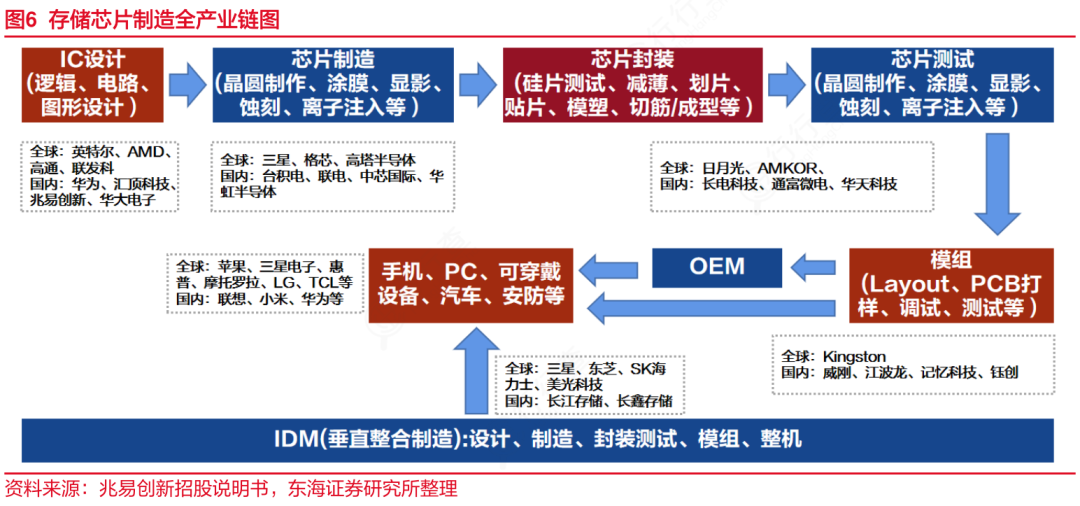

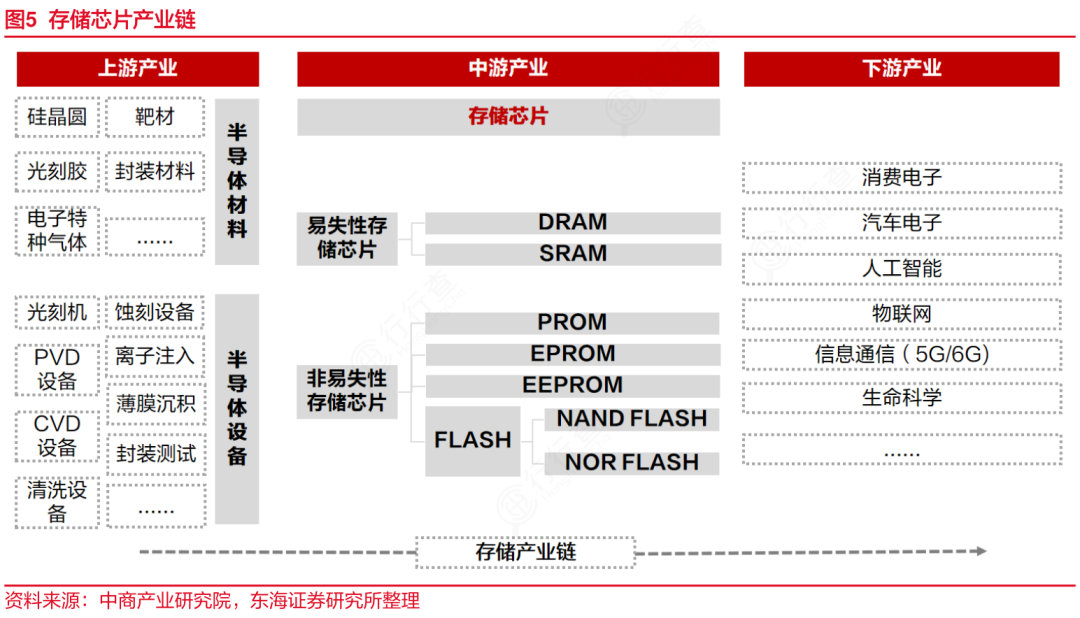

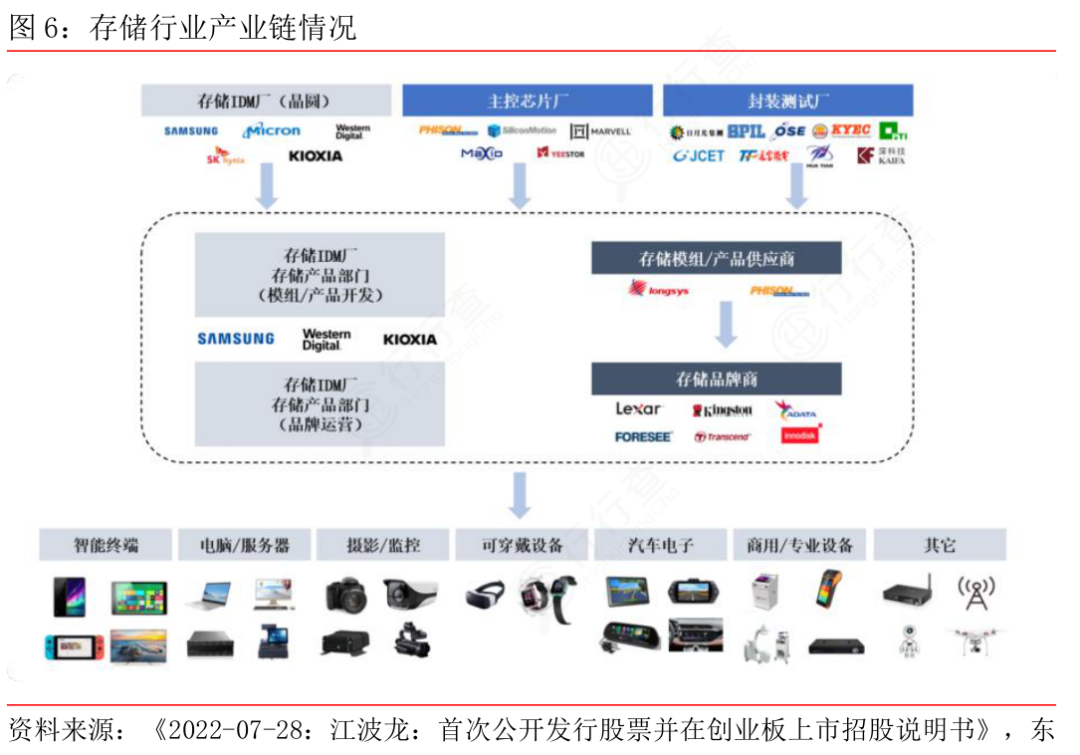

存储芯片产业链上游是材料与设备供应环节。材料领域包含半导体硅片、光刻胶、CMP材料、封装材料、电子特气和靶材等关键品类。设备方面，ASML、北方华创、中微公司等分别在光刻机、刻蚀机等核心设备领域提供技术支撑。

中游是存储芯片的核心制造环节，涵盖设计、制造与封测三大板块。设计环节主导产品性能与功能定义，兆易创新、澜起科技、东芯股份等企业在不同存储品类设计上各具优势。制造环节负责晶圆量产，长江存储、长鑫存储作为本土IDM厂商，在3D NAND和DRAM领域积极突破，台积电、中芯国际等代工厂也为存储芯片生产提供重要支持。封测环节通过先进封装技术提升芯片性能，长电科技、通富微电、深科技等企业在3D堆叠、Chiplet等技术应用上处于行业前列。

下游是终端应用场景，推动存储芯片需求落地并形成完整生态。消费电子领域需求规模最大，三星、华为、苹果等企业的智能手机、PC等产品是主要应用载体。服务器与数据中心领域，尤其是AI服务器对高带宽存储需求激增，浪潮、中科曙光等是该领域的核心玩家。汽车电子领域随着智能座舱和自动驾驶发展，对车规级存储需求上升，特斯拉、比亚迪等车企加速布局。此外，工业控制、物联网等领域也存在差异化需求，共同构成多元的下游应用市场。

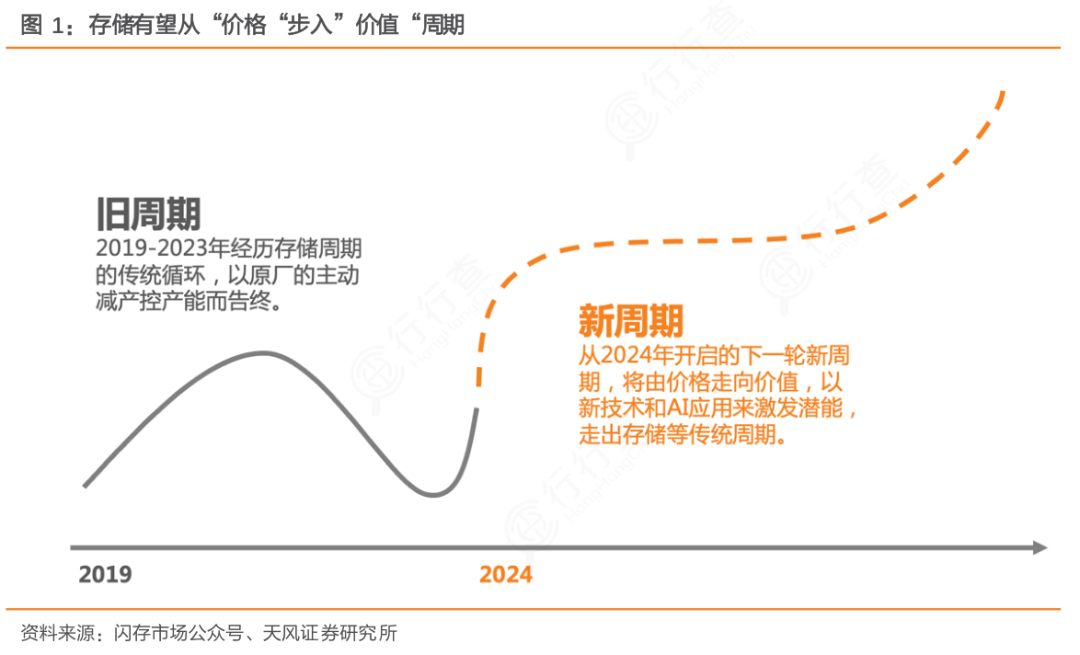

存储芯片市场规模

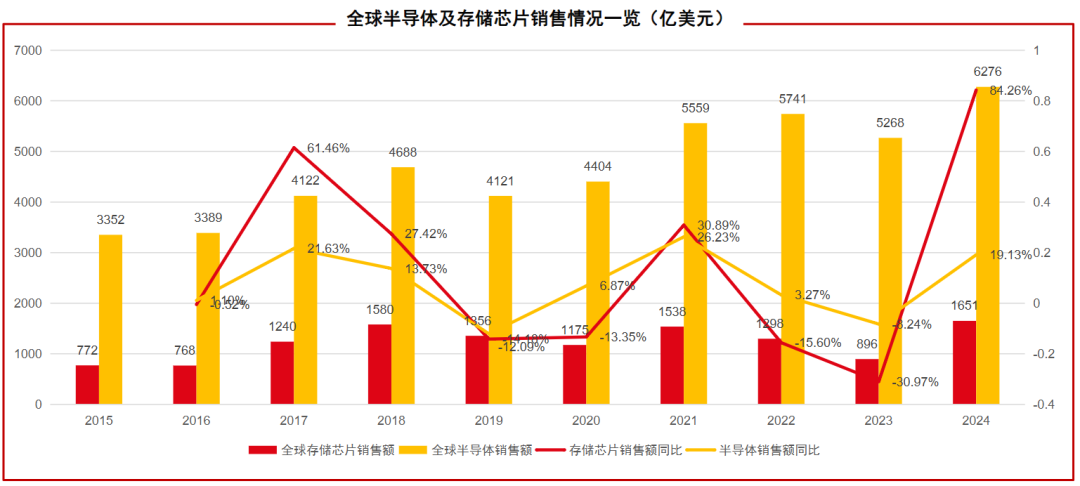

根据SIA发布的数据来看，2024年全球存储芯片销售额达到1651亿美元，同比增长约84%，主要受益于AI服务器、高性能计算、智能终端和汽车电子对高带宽、大容量存储需求的持续增长。WSTS预计2025年全球存储芯片有望增长至接近2,000亿美元。

（数据时间：2025-08）

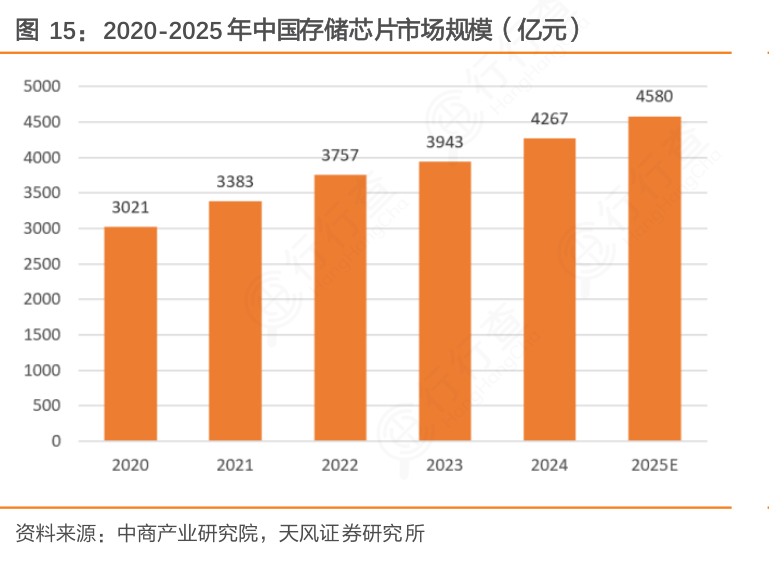

据中商产业研究院数据，2024年我国存储芯片市场规模超过4,000亿元。到2025年，市场规模预计将突破4,500亿元。整体来看，中国存储芯片市场在过去五年中保持了稳健的增长趋势，显示出强劲的发展潜力和市场需求。

（数据时间：2025-09）

存储芯片重点公司

全球代表企业

三星电子（韩国）：储全品类技术领先，3D NAND与DRAM产能及性能位居全球前列。其3D NAND堆叠层数持续突破，DRAM先进制程迭代快，在移动存储、数据中心存储领域占据核心市场份额。

SK海力士（韩国）：HBM技术迭代迅速，在高带宽存储及先进NAND领域优势显著。HBM产品已批量供应AI服务器客户，V-NAND闪存技术成熟，同时积极布局存储与计算融合的创新方向。

美光科技（美国）：先进DRAM与NAND研发突出，HBM3e等产品推动算力存储升级。其存储解决方案覆盖消费电子到超算领域，同时在低功耗存储技术上持续突破，适配多元终端需求。

中国代表性企业

长江存储（武汉）：国产3D NAND龙头，Xtacking架构实现存储密度与性能双重突破。堆叠层数持续刷新纪录，产品广泛应用于消费电子与数据中心。

长鑫存储（合肥）：DRAM国产主要突破者，1xnm级产品量产覆盖PC、服务器等场景。持续推进先进制程研发，在国产DRAM替代进程中发挥核心作用。

兆易创新（北京）：NOR Flash份额居前，“存储 MCU”协同构建产品生态。

江波龙（深圳）：存储模组解决方案商，覆盖消费、工业级多元存储应用。

华邦电子（中国台湾）：中小容量存储芯片优势显著，车规级产品可靠性突出。

北京君正（北京）：存储与处理器融合创新，物联网领域芯片应用广泛。

东芯股份（上海）：聚焦中小容量存储，多品类芯片适配智能终端与工业控制。
