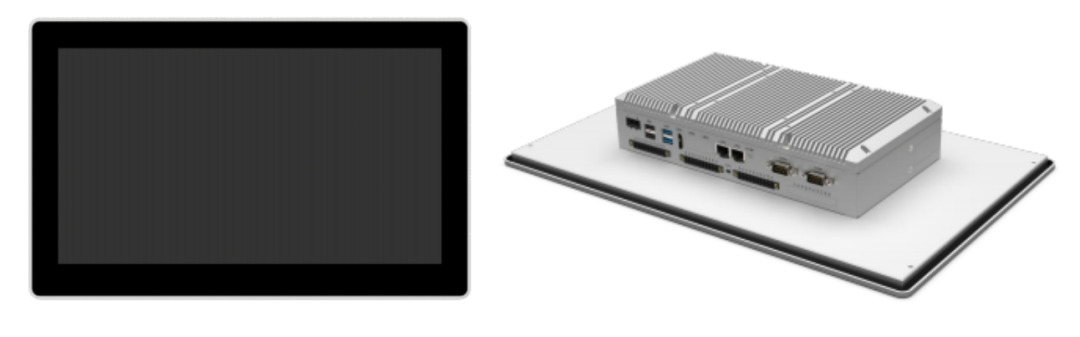

ATU 系列监控系统是我司针对电力系统自动化与无人值守需求，融合国内外先进技术与生产经验，专为智能配电柜研发的新一代电力监控系统。

系统集保护、遥测、遥信、遥脉、遥调、遥控功能于一体，可实现变电站 / 配电房无人或少人值守，为电力监控系统安全、经济、稳定、可靠运行提供全新解决方案。

架构：

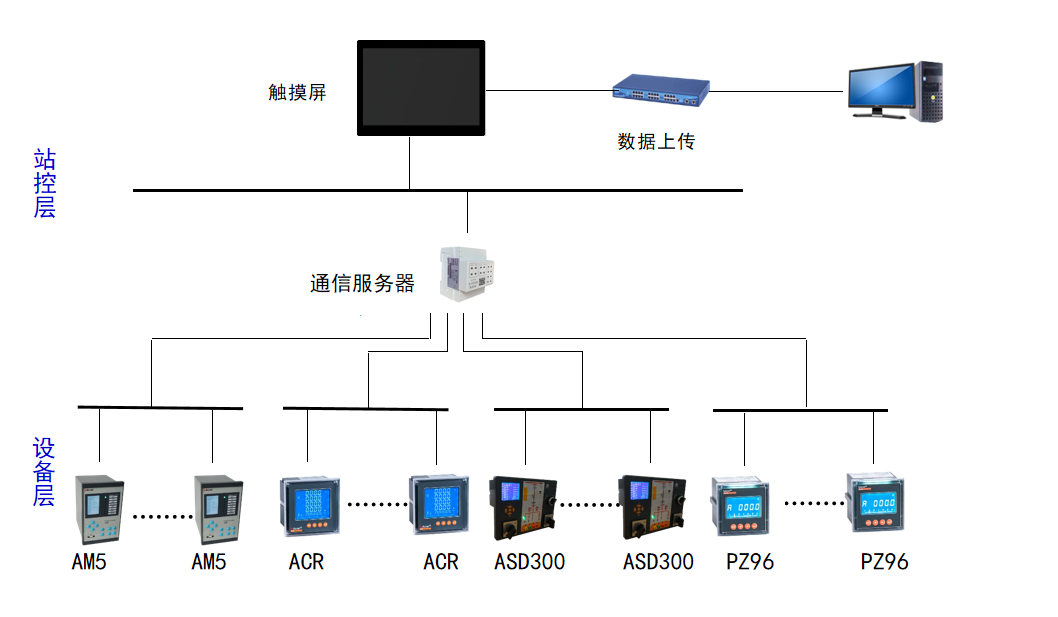

本系统采用分层分布式结构，整个监控系统在物理上分为两个层：站控层和间隔层。站级通信网络采用标准以太网及TCP/IP通信协议，物理媒介可以为光纤、网线、屏蔽双绞线等。系统支持Modbus RTU、Modbus TCP、DLT-645、CDT、IEC60870-5-101、IEC60870-5-103、IEC60870-5-104、MQTT 等通信规约。

应用场景：

变配电所、泛在电力物联网、钢厂、化工、水泥、数据中心、医院、机场、电厂、煤矿等厂矿企业。（注：限电力监控、无线测温、环境监控使用，小于2000个数据采集点。）

一键顺控原理

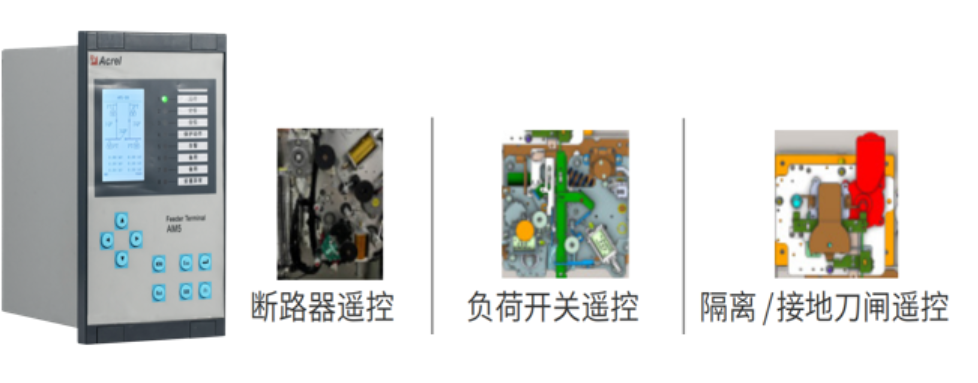

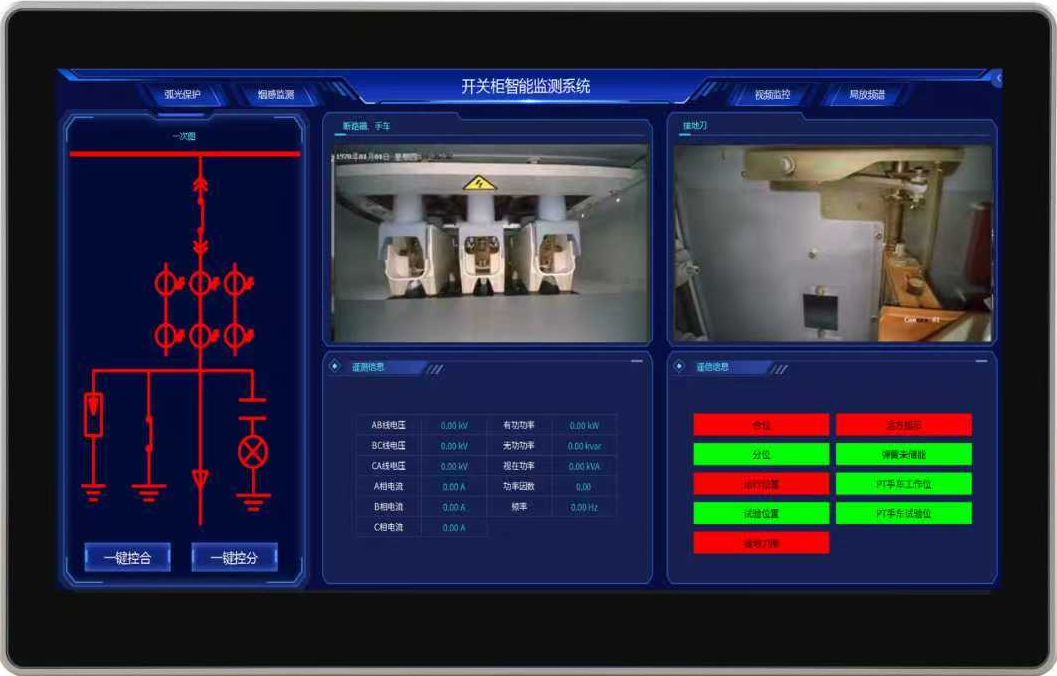

针对中压系统，通过保护装置开入采集断路器、接地刀、断路器手车状态，SCADA系统软件采集保护装置开入量作遥控动作条件判断。一键顺控发送对应的遥控命令时，SCADA系统读取保护装置的开入状态并判断是否满足遥控条件，若满足则SCADA系统将遥控命令发送至受控设备（包括保护装置以及其他控制断路器、负荷开关、隔离/接地刀闸的遥控设备），保护装置采集的开入状态满足动作条件且接收到SCADA系统发出的遥控命令时执行对应执行遥控操作。针对低压系统，可通过系统软件直接控制断路器等刀闸的控制设备。

实时监测

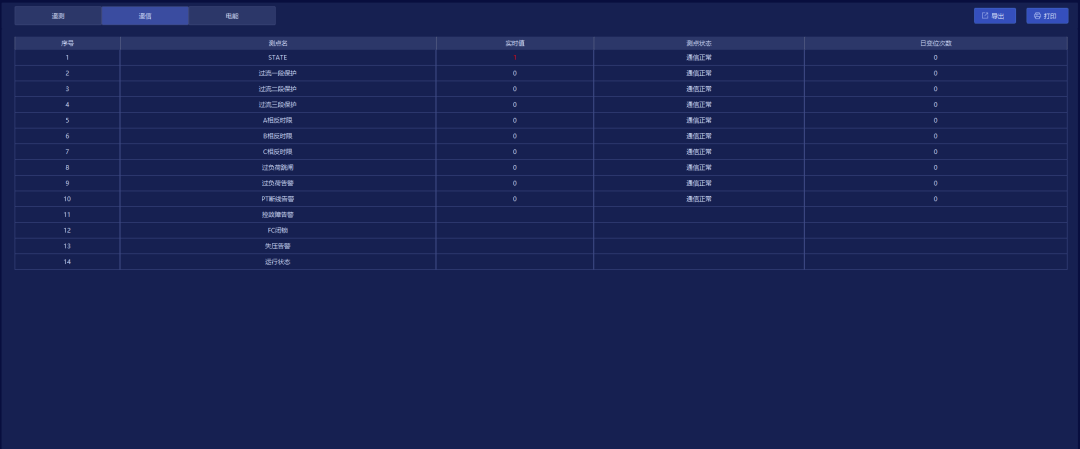

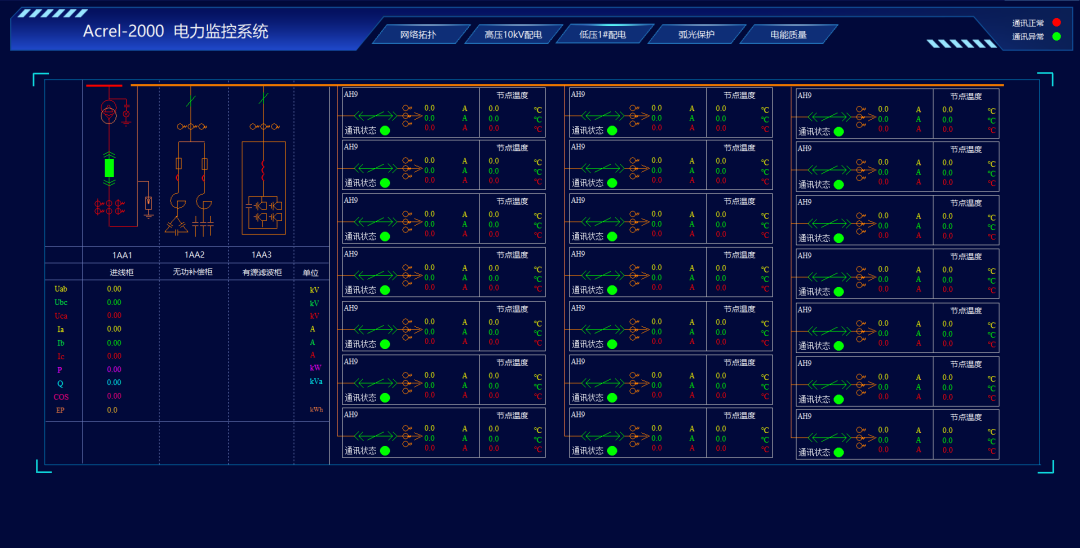

ATU系列监控系统可以直观显示一次系统图，并实时显示各电压等级各回路的遥测量、遥信量和报警信号等。

遥测量包括电压、电流、功率、功率因素、频率、电能等电参量，高低压柜内电气节点温度值等。

遥信量包括中压开关柜内路断路器、手车、隔离开关、负荷开关、地刀开关的分合状态，柜内弧光探头的链路状态、断路器弹簧储能状态及远方就地控制状态。

报警信号包括微机保护装置的告警信号、保护跳闸信号及装置异常信号\线路弧光保护动作信号、节点温度告警及设备通信异常告警。

局放监测

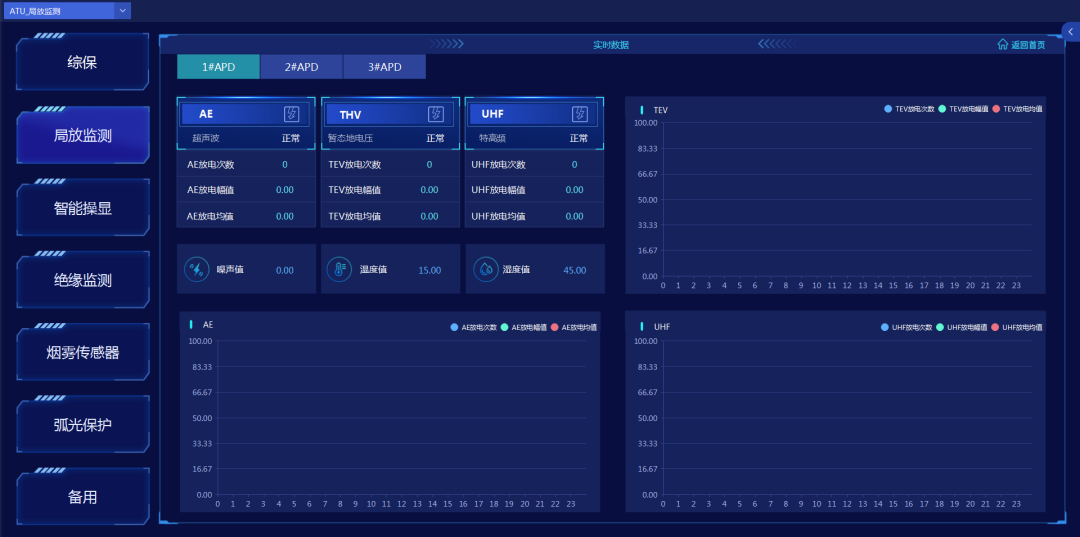

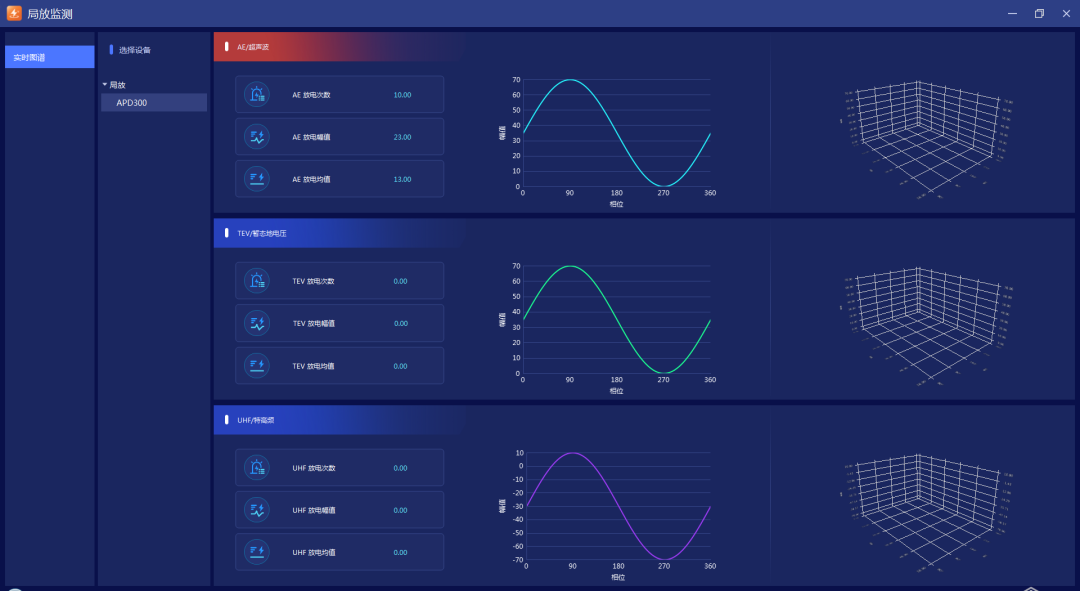

ATU系列监控系统在局放监视界面，除可以直观显示各局放设备的放点次数、放电幅值、放电量等数据及有关故障、告警信号之外，系统通过外置的高灵敏度特高频或超声波传感器，持续捕捉设备内部因绝缘缺陷产生的局部放电信号，并实时生成与刷新多维度局放图谱，实现开关柜等电气设备提供在线、实时、可视化的绝缘状态监测与诊断。

实时告警

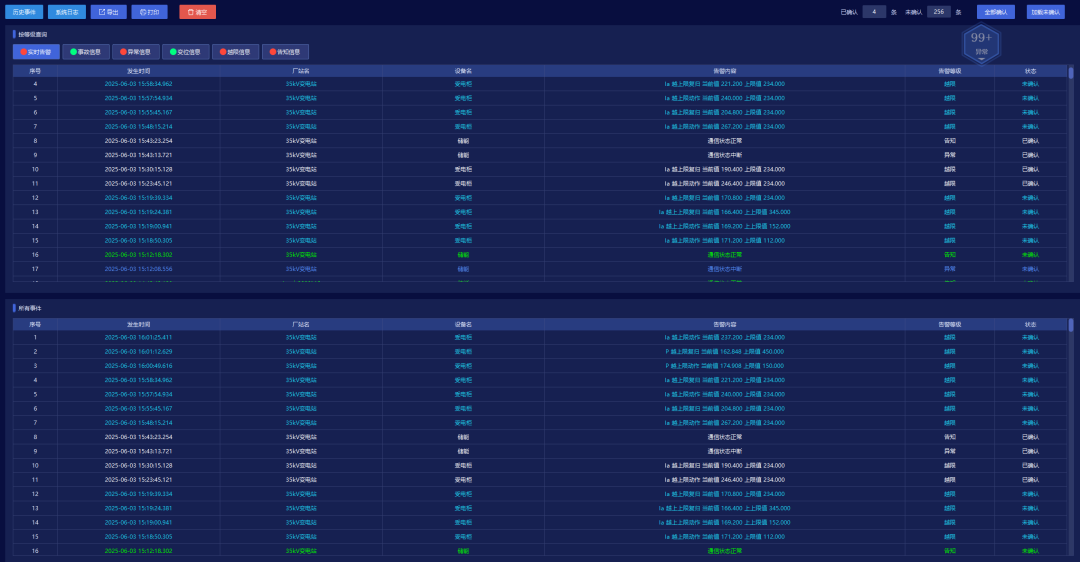

ATU系列监控系统具有实时告警功能，能够对配电回路断路器、隔离开关、接地刀分、合动作等遥信变位，遥测越限、保护动作、事故跳闸等事件发出告警。

1.图元闪烁、变色告警；

2.弹出事件报警窗口；

3.实时语音或声音功能，系统能够对所有事件发出语音或声音告警；

4.短信告警，可以向指定手机号码发送告警信息短信（需选配短信猫）；

5.分类告警，可以按等级分类显示，播报不同的声音告警；

6.声光报警器报警；

7.事件确认，确认后告警条文为白色；

8.系统运行日志。

历史事件查询

ATU系列监控系统能够对遥信变位，保护动作、事故跳闸，以及电压、电流、功率、功率因数越限等事件记录进行存储和管理，方便用户对系统事件和进行历史追溯、查询统计、事故分析。可以按时间、类型和设备进行查询和排序。

电能统计报表

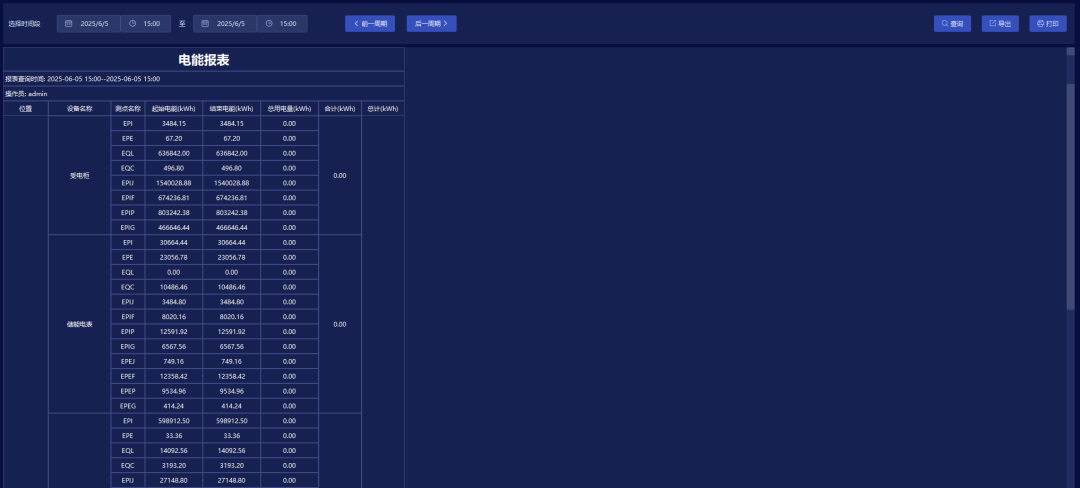

ATU系列监控系统具备定时抄表汇总统计功能，可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况，即该节点进线用电量与各分支回路消耗电量的统计分析报表。

开关次数统计报表

ATU系列监控系统具备对开关分合次数统计功能，可以查看系统各开关量每日的变位次数。

项目概况

本项目位于贵州某锂电池企业，企业内部共有7个配电房：

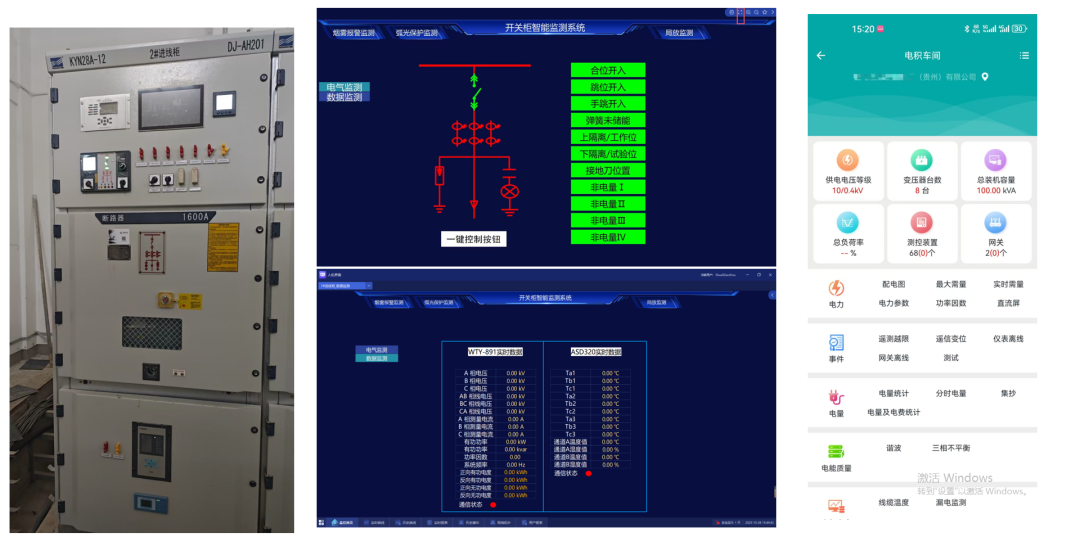

水处理站(9面)、电积（14面）、磷酸铁2#湿法(14面)、空压站（9面）、镍铁压滤（14面）、磷酸铁2#火法(6面)，共计66面高压开关柜做一键顺控功能，由于本项目配电容量较大，还需配置节点测温、局放、弧光保护等智能二次设备对回来进行监测，数据上传至运维平台，实现高效监测、运行，确保供电可靠。

配置方案

1、每个回路配置微机保护：

进线：设电流速断，定时限过电流保护；

变压器：带时限电流速断，过电流，温度保护：

2、高压柜防误操作功能满足电力部门“五防”要求。

断路器、手车、地刀均采用智能型；

高压柜全部采用一键顺控操控。

3、配置节点无线测温、湿度、局放监测、弧光保护，

所有操作和信号均要进入总降后台，为无人值守高压配电室。

现场控制

一键顺控功能 ATU 方案，以智能化操作替代传统人工流程，真正实现安全、高效、可靠的单柜自动控制，ATU 系列监控系统，实现配电设备操作的标准化、自动化与智能化，有效提升运维效率、降低人为操作风险，先进的技术支撑，助力用户实现更智能、更经济、更安全的配电管理。
