HBM的概念

高带宽内存（High Bandwidth Memory, HBM）是一种基于3D堆叠工艺与硅通孔（TSV）技术的高性能DRAM存储解决方案。HBM的核心设计目标是突破传统内存架构的性能瓶颈，为数据密集型计算场景提供超高带宽、低功耗且小型化的存储支撑。

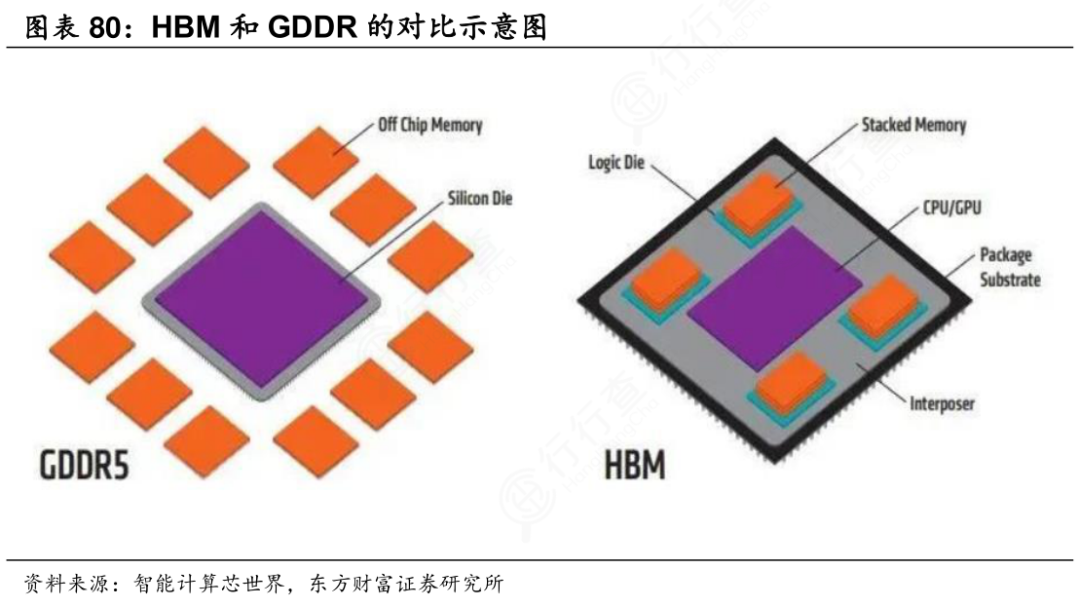

与传统平面布局的内存不同，HBM采用“垂直堆叠 近距互联”的创新架构，将内存与处理器的物理距离缩短至微米级，从根本上优化了数据传输路径，成为AI大模型训练、高性能计算（HPC）等尖端领域的核心存储支撑技术。

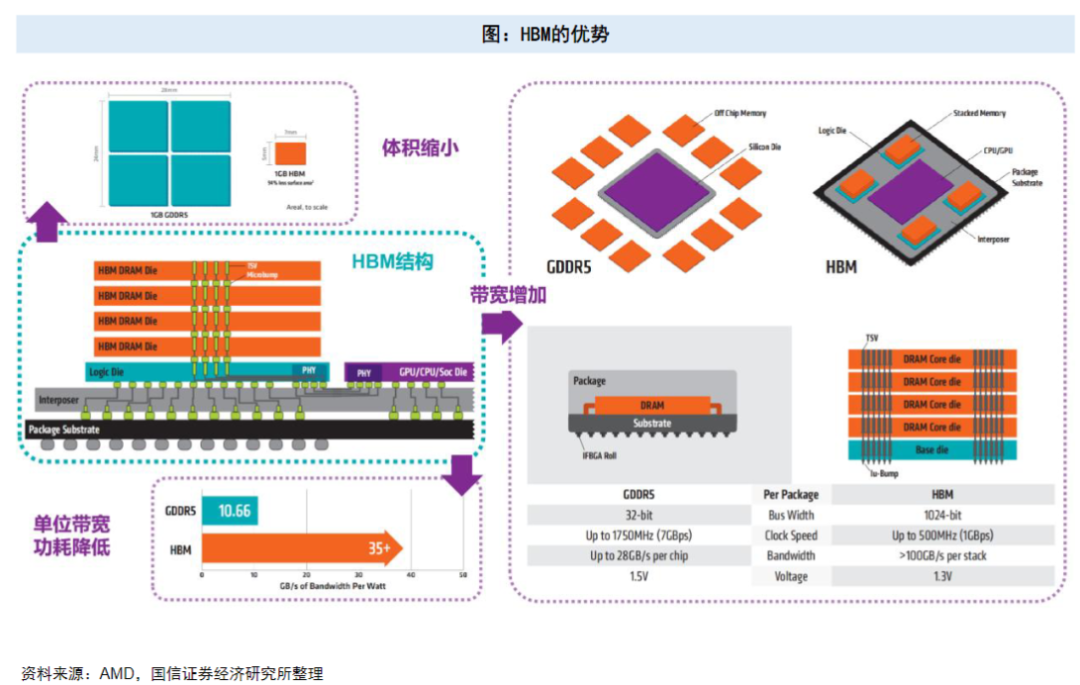

HBM的核心优势

HBM的核心优势主要体现在带宽、功耗与空间三大维度。

1）极致带宽性能

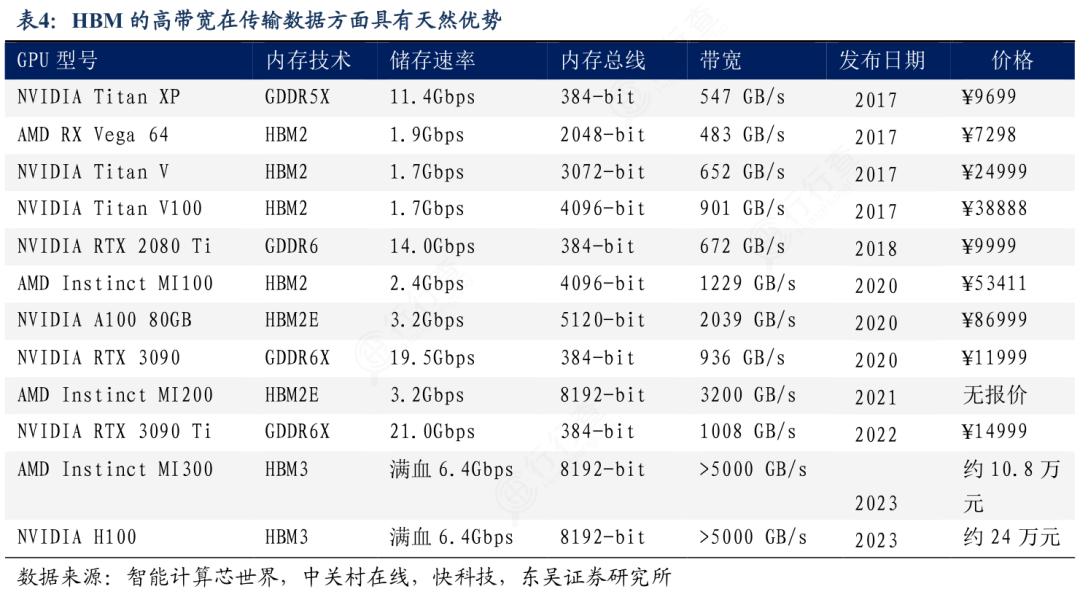

HBM通过超宽位宽设计与多通道并行传输，实现了带宽的指数级提升。当前量产的HBM3E带宽已突破1TB/s，下一代HBM4更是达到2TB/s，这种高带宽特性可满足海量数据的并行吞吐需求。

2）优异的能效比

HBM无需通过极端提升时钟频率来拓展带宽，且垂直堆叠缩短了数据传输距离，显著降低了信号衰减与功耗损耗，适配AIDC等对能耗敏感的场景。

3）高集成度与小型化

3D垂直堆叠结构大幅缩减了内存占用的PCB板空间，相同存储容量下，HBM的占地面积仅为传统DDR内存的1/10左右。这种小型化优势使处理器与内存的集成设计更紧凑，为高端芯片的轻薄化、高密度部署提供了可能。

HBM的技术解析

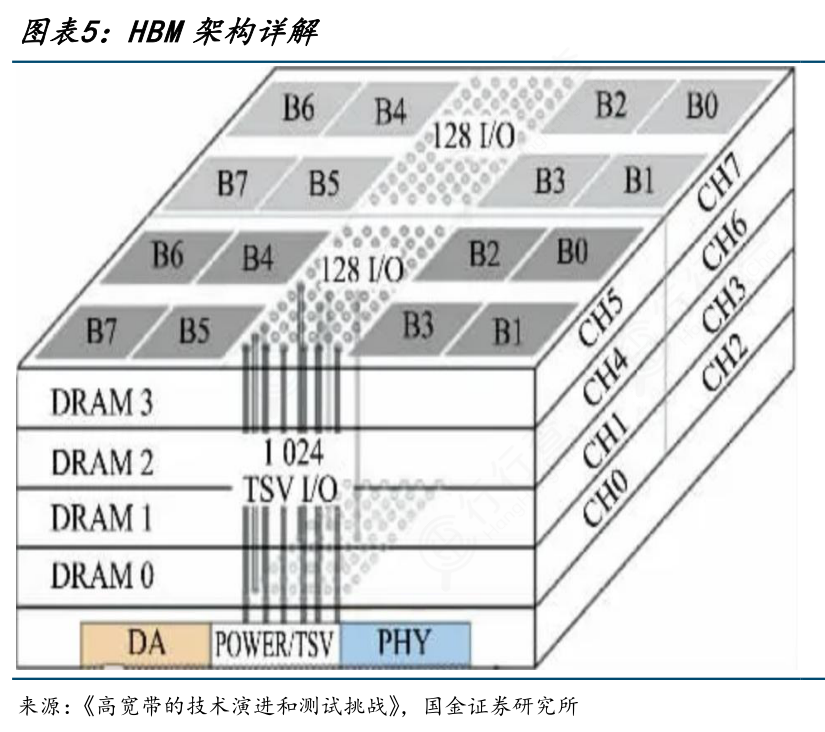

HBM的基础架构

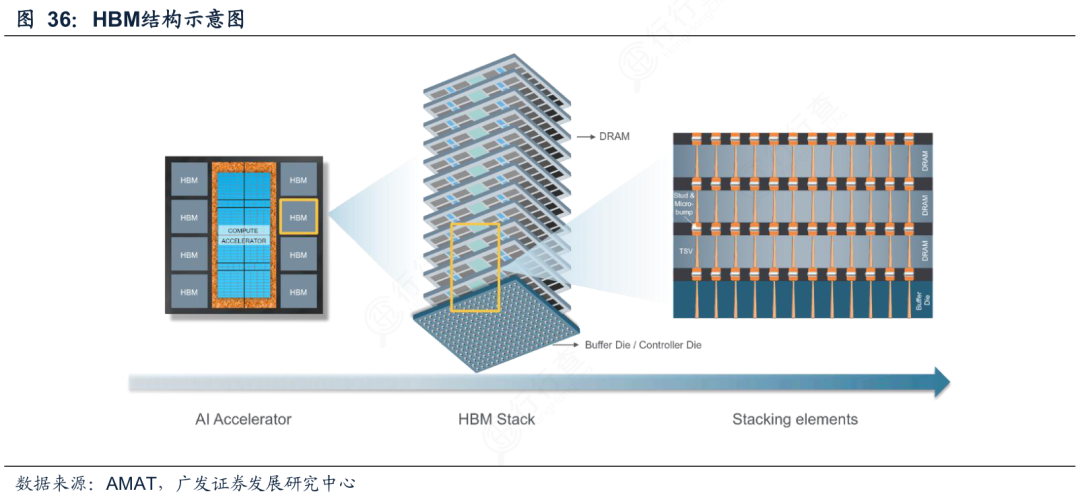

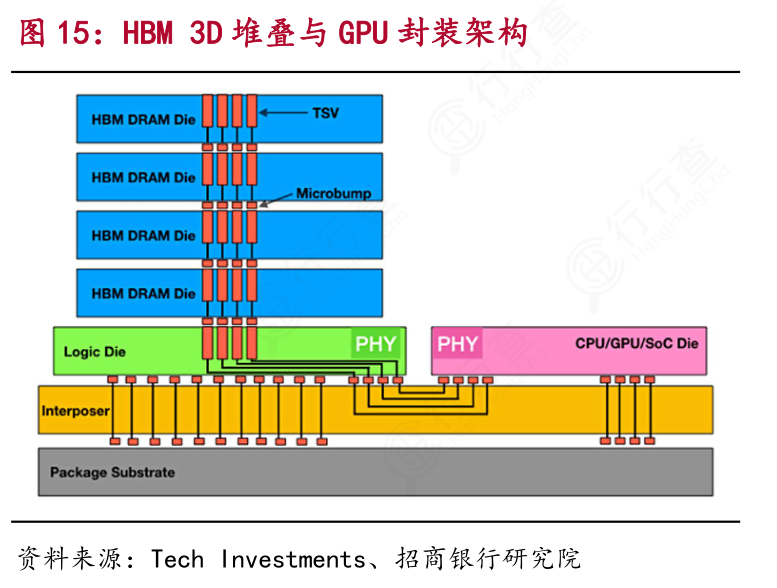

HBM的整体架构通过“主机芯片→逻辑芯片→硅中介层→DRAM堆叠体”的层级实现数据高速传输。HBM的垂直集成架构替代了传统的水平扩展，在优化空间占用的同时突破带宽瓶颈，是“超越摩尔定律”的核心落地方向之一。

HBM的核心组件中，底部逻辑芯片作为控制中枢，负责通信与数据调度；硅中介层承担互联桥梁作用，解决触点密度匹配问题；3D DRAM堆叠体是数据存储核心，通过多层裸片垂直堆叠提升容量；TSV与微凸点构成高效互联通道，缩短传输路径、降低延迟。

关键技术介绍

1）3D堆叠架构

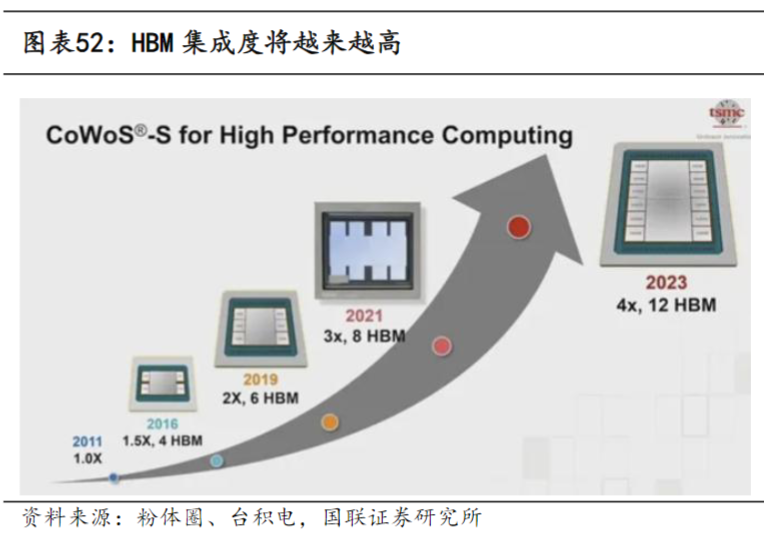

HBM摒弃了传统DDR单芯片平面设计，采用8-16层DRAM裸片垂直堆叠方案，通过硅通孔（TSV）技术互联形成立体阵列。底层裸片经中介层与CPU/GPU对接，上层专注存储，存储密度提升5-10倍，同时缩短传输路径，奠定高带宽并行访问基础。

2）TSV与混合键合

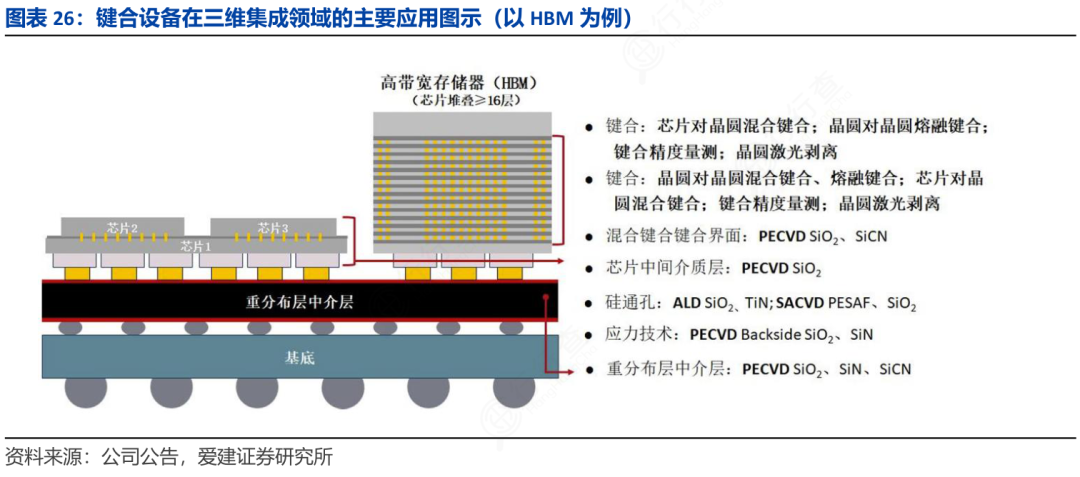

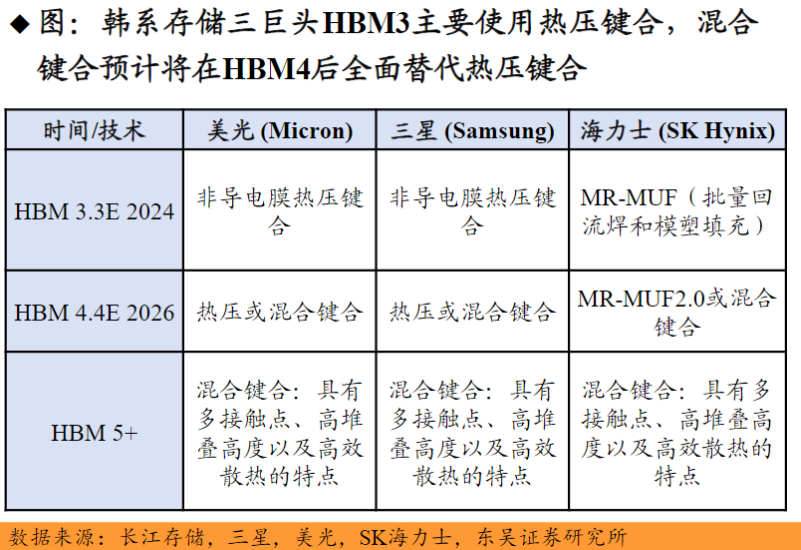

早期HBM采用的是“TSV 微凸点”实现信号与电力传输；新一代HBM3e/HBM4引入混合键合（铜-铜直接键合 硅通孔TSV），传输速率提升数倍，接触电阻与信号衰减降低，层间传输延迟可控制在1ns以内。

3）多通道并行架构

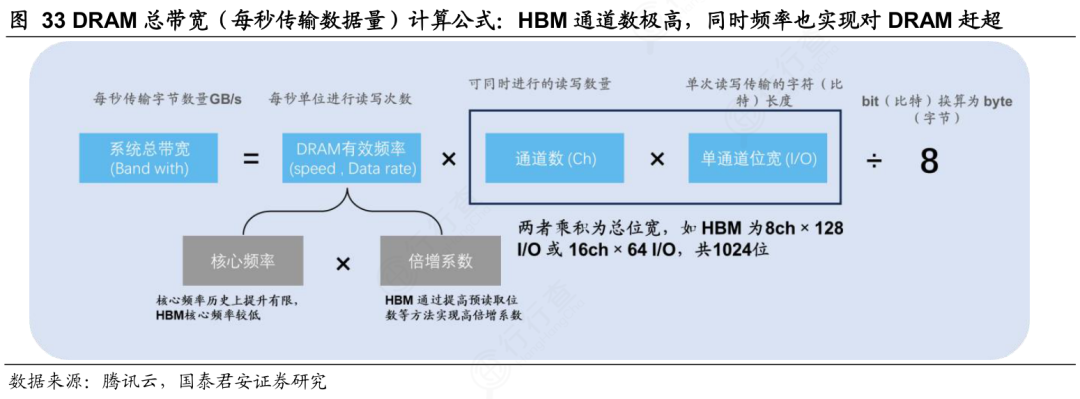

HBM采用8-16个独立通道并行设计，各通道配备专属总线与控制逻辑。以HBM3为例，单通道位宽128位，速率6.4Gbps，单颗芯片总带宽达819.2GB/s，可让GPU、AI加速器等计算芯片同时访问多区域，避免单通道瓶颈，提升吞吐效率。

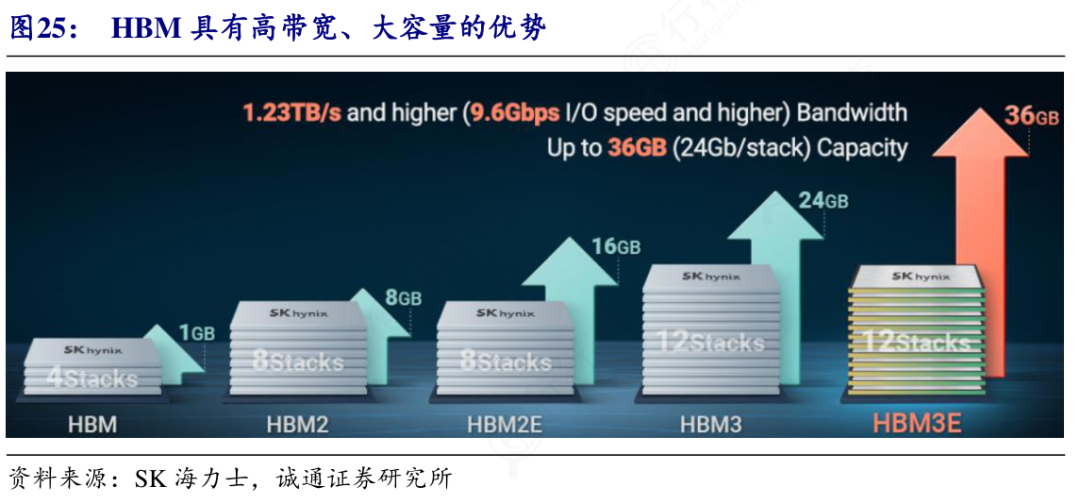

HBM技术迭代与代际差异

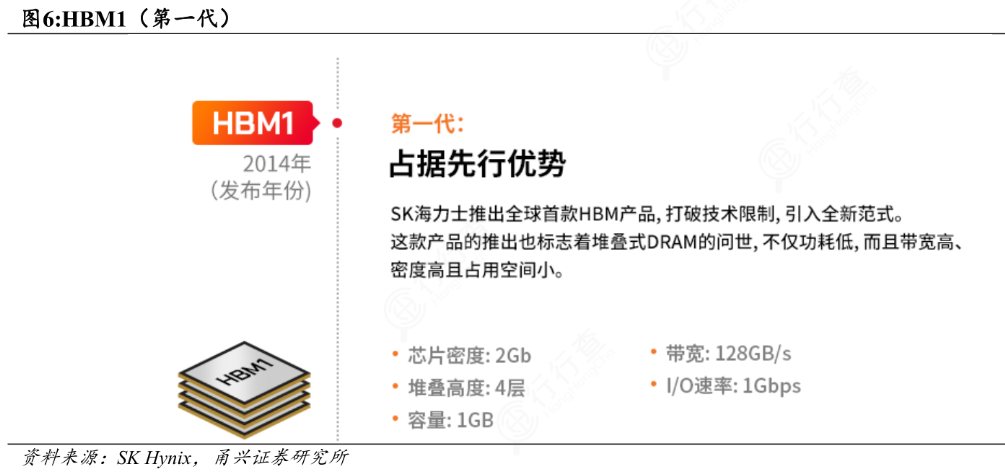

1）HBM1（2015年量产）

HBM1是初代HBM技术，堆叠4个4Gb核心晶片，带宽约128GB/s，仅支持传统模式操作，主要用于早期高端显卡，奠定了3D堆叠与TSV互联的基础架构。

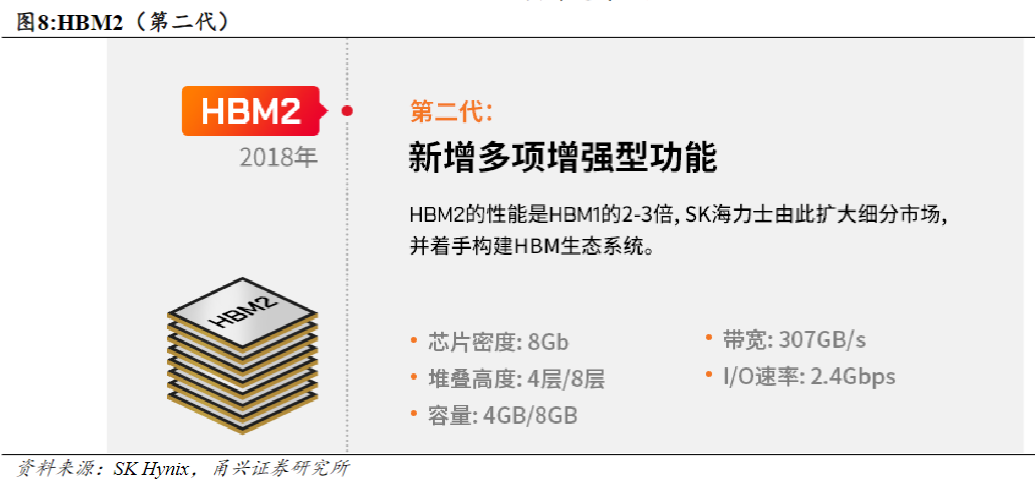

2）HBM2（2017年量产）

HBM2带宽提升至256GB/s以上，支持2、4或8层核心晶片堆叠，引入伪通道、隐式预充电操作和ECC存储等新功能。优化了命令带宽并降低延迟，有效提升了传输效率，成为高端GPU的主流配置。

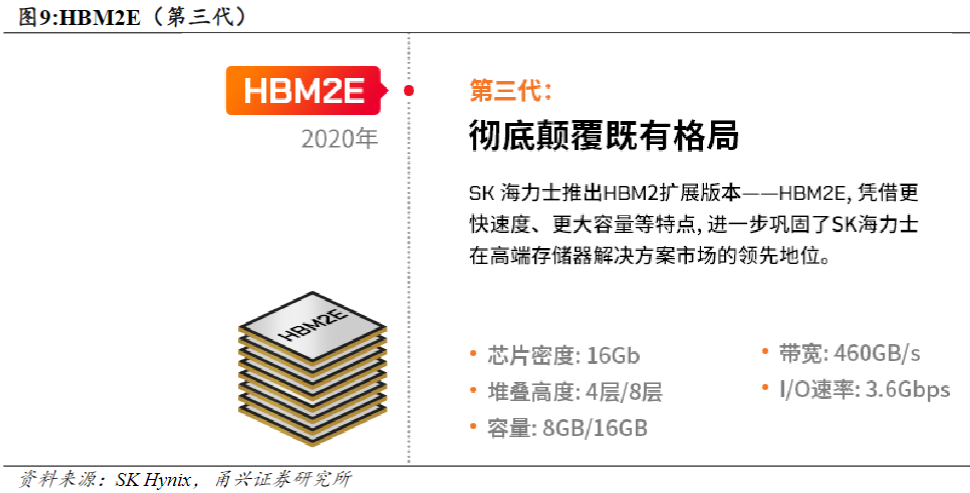

3）HBM2E（2020年量产）

HBM2E垂直堆叠8个16Gb芯片，容量为16GB，是HBM2的两倍。处理速度达3.6Gbps，每秒可处理460GB的数据，是当时业界最快的存储器解决方案。

4）HBM3（2022年量产）

HBM3核心晶片密度从8Gb翻倍至16Gb，支持4-16层堆叠，峰值带宽较HBM2E翻倍，进一步提升了容量与能效，适配AI大模型训练的初期需求。

5）HBM3E（2024年量产）

HBM3E单栈峰值带宽突破1TB/s，主流量产规格达1.2-1.23TB/s，支持8-12层堆叠（对应24GB/36GB单栈容量），优化了信号完整性设计，并通过先进封装工艺提升散热效率，已成为当前高端AI服务器的主流配置。

6）HBM4（2026年量产预期）

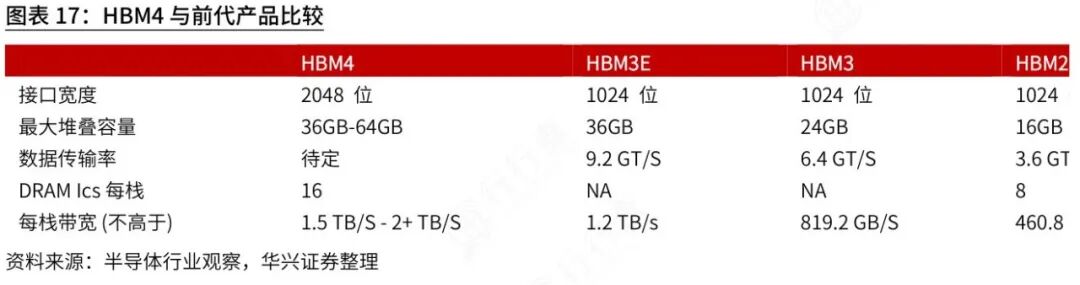

HBM4的位宽将翻倍至2048位，带宽突破2TB/s，支持1.1V/0.9V低电压选项，每比特传输能效大幅提升，可进一步满足万亿参数模型的存储需求。

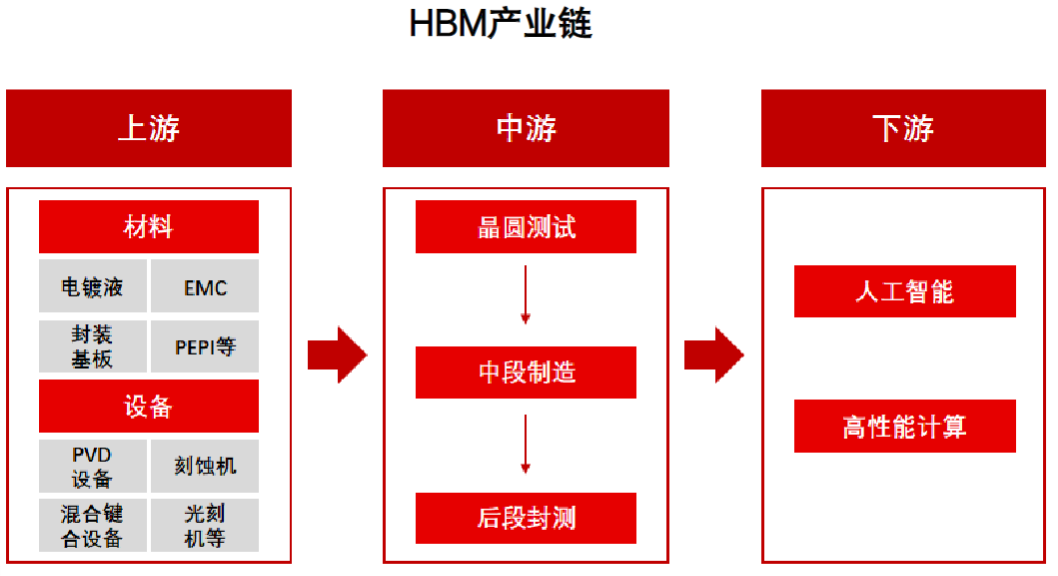

HBM产业链

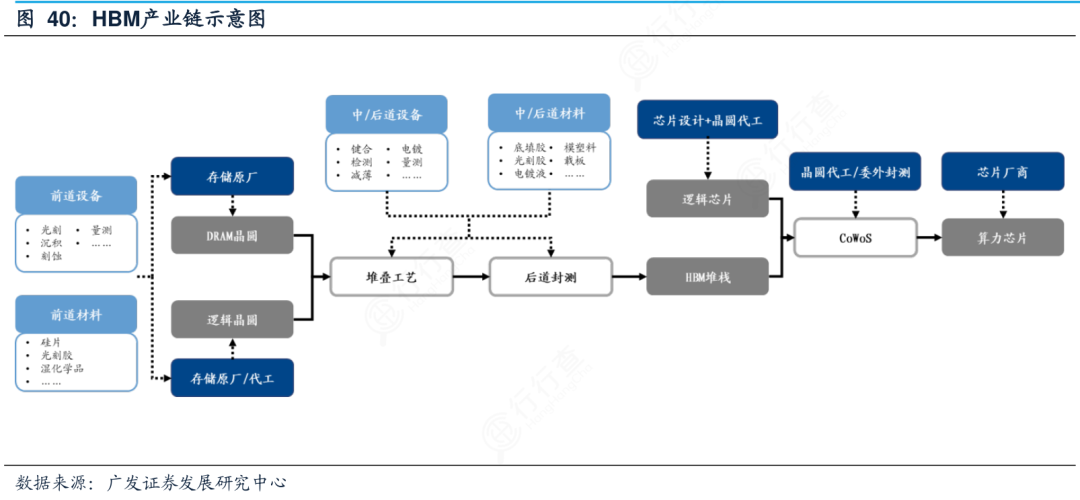

HBM产业链上游为核心材料与制造设备环节。核心材料涵盖电解液、前驱体、IC载板等特种化学品与精密基材，核心设备则包括光刻机、刻蚀机、薄膜沉积设备、化学机械抛光设备等半导体专用设备，这些环节技术壁垒高，直接决定HBM产品的工艺精度与性能上限。

中游是HBM的生产制造核心环节，主要包含设计、制造与封测三大流程。设计环节聚焦芯片架构与性能参数规划，制造环节依托3D堆叠、硅通孔等关键工艺实现芯片量产，封测环节则通过先进封装技术保障芯片的稳定性与可靠性，其中混合键合、晶圆级封装等先进封装技术是提升产品竞争力的核心环节。

下游主要面向各类高算力应用领域，构成产业需求的核心驱动力。重点应用场景包括AI算力、数据中心、高性能计算、云计算以及智能汽车、高端图形工作站等，这些领域对数据传输速度和能效比的高要求，直接推动了HBM技术的迭代升级与市场需求增长。

HBM市场规模

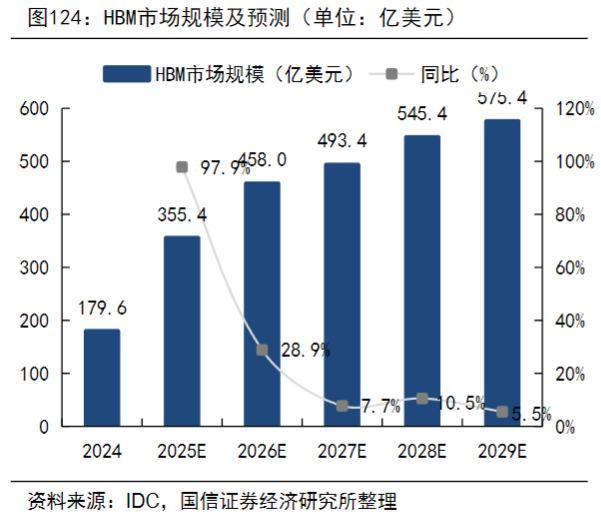

根据IDC披露数据，2024年全球HBM市场规模为179.62亿美元，受益于全球AI芯片对HBM的需求，预计2025、2026年需求加速增长，2024-2026年的年均复合增速约为60%。远期来看，IDC预计2029年全球HBM市场规模将达到575.4亿美元。

（数据时间：2025-12）

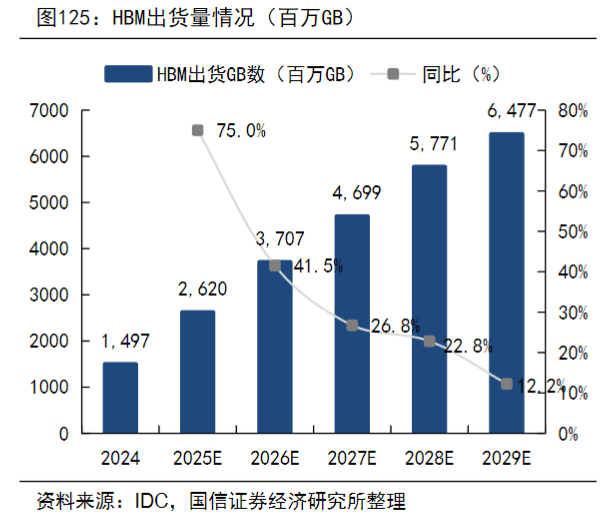

从全球出货量来看，2024年全球HBM出货量为14.97亿GB，预计2029年将达到64.77亿GB，对应2024-2029年的年均复合增速约为30%-40%。

（数据时间：2025-12）

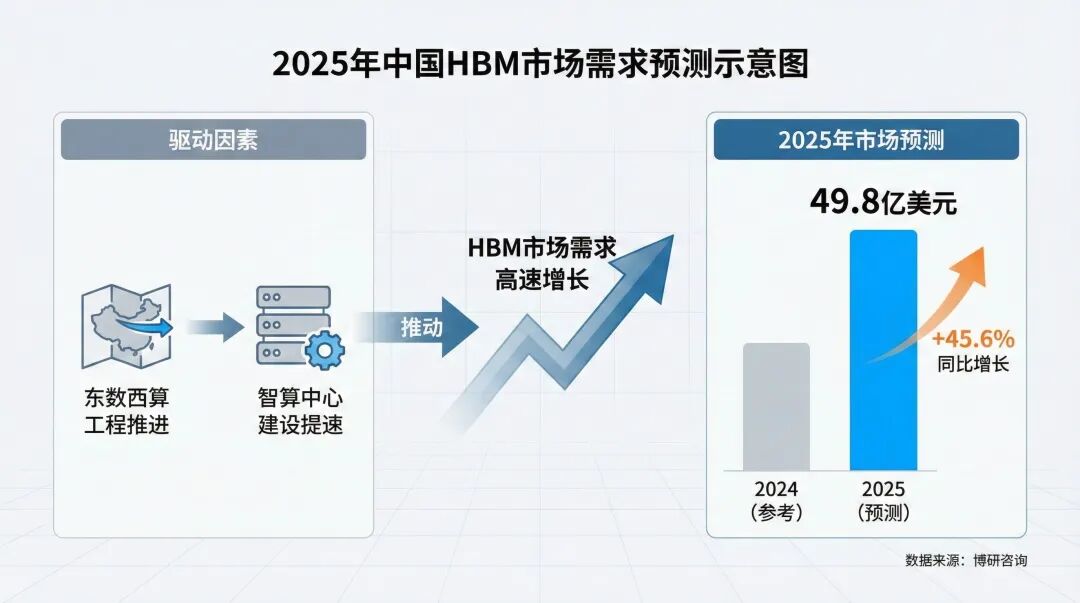

根据博研咨询的数据，随着中国东数西算工程推进和各地智算中心建设提速，预计2025年中国HBM市场需求将继续保持高速增长，市场规模有望达到49.8亿美元，同比增长45.6%。

（数据时间：2025-12）

当前全球高带宽内存（HBM）市场高度集中，由SK海力士、三星电子和美光三家厂商垄断，合计市占率接近100%。技术门槛高、先进封装能力稀缺，使得新玩家极难切入。

中国厂商尚处早期：中国龙头厂商也正积极研发HBM3样品，计划2026年量产；封测端有通富微电、长电科技等具备HBM封测能力，但尚未形成规模产能。

整体看，HBM市场正从“双寡头”向“一超两强”演进，2025年主流为HBM3E（占比或超95%），2026下半年HBM4将接棒。国产替代仍需2–3年突破关键技术与客户验证
