1.1 M9材料体系：覆铜板低损耗代际跃迁，球形硅微粉与PTFE走向关键卡位

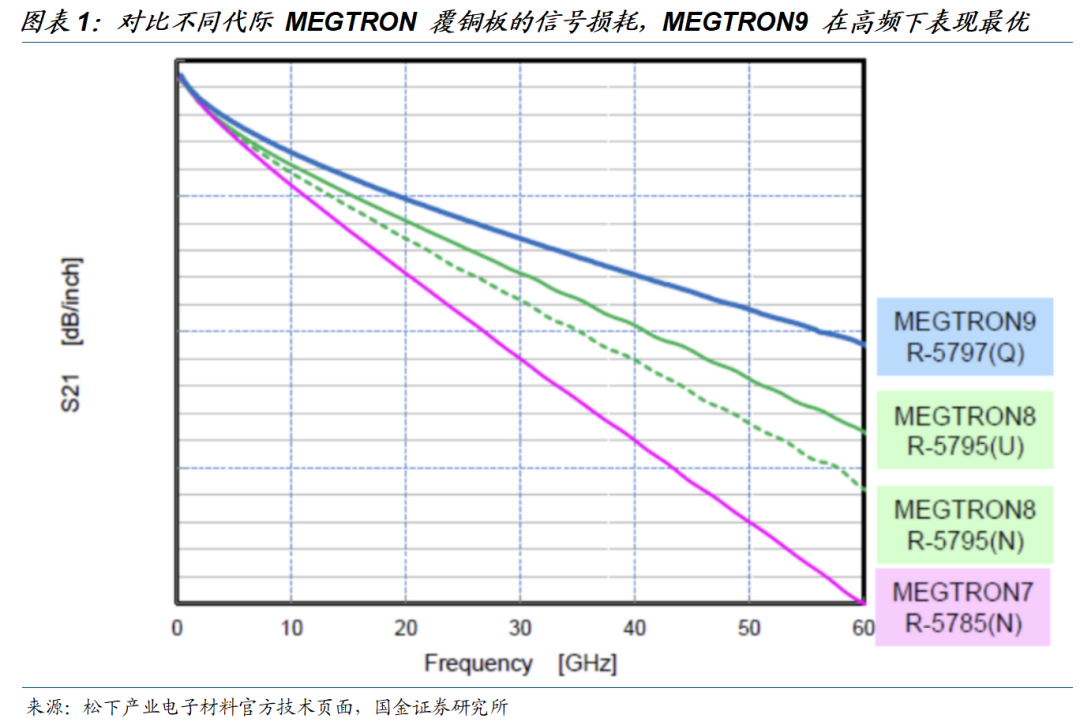

M9级覆铜板体系的代际升级，本质上是树脂、增强材料、导电层与填料四个维度的系统性跃迁。为支撑224Gbps超高速信号传输与78层超高密度PCB，英伟达Rubin/Rubin Ultra全面采用M9体系：增强骨架材料由传统玻纤布升级为第三代Low DK石英布（Q布），导电层铜箔升级为HVLP4/5超低轮廓铜箔，树脂粘结剂体系升级为碳氢树脂（PCH）或苊烯树脂（EX）。材料性能的代际提升在指标上清晰可见：M9级覆铜板将介电损耗（Df）压低至0.0015以下，头部厂商已具备78层超高多层板的量产能力并将层间对位精度控制在±20μm以内；松下MEGTRON 9于2025年1月发布，明确面向224Gbps单通道速率设计，其介电常数与损耗因子指标较M7/M8代际实现数量级优化。

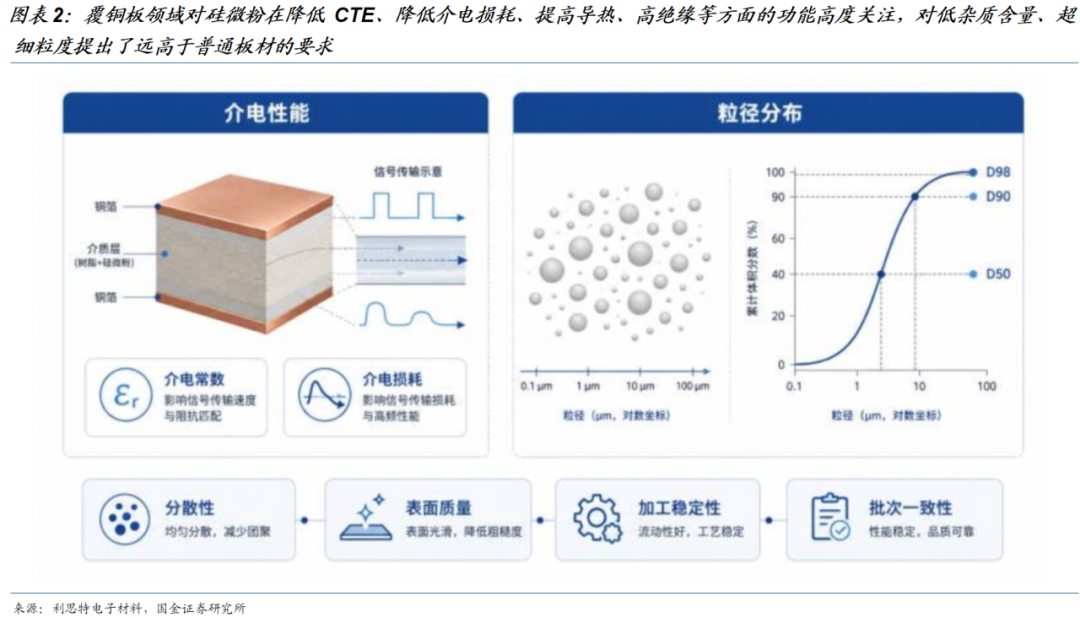

在M9配方的升级中，球形硅微粉是市场长期忽视的"第四种填料"，其从通用辅料向关键卡位材料的跃迁是低损耗材料叙事中承上启下的关键环节。硅微粉直接决定高速基板的三项核心性能：改善线性膨胀系数（CTE）以抑制高层板翘曲分层、以良好介电表现保障信号质量、以导热特性应对高功耗GPU散热需求；覆铜板每一代际跃迁均同步拉高硅微粉在纯度、粒度与球形度上的技术门槛。工艺路径上存在清晰的分水岭：火焰法球硅无法满足M6级以上高速覆铜板需求，需添加VMC法或化学法球硅；2022年松下发布Megtron 8时其性能指标已超出VMC法球硅能稳定保证的范围，类载板与IC载板领域则需纯度、球形度接近100%的化学法球硅——能稳定供货的厂商越往高端越少，构成强供给壁垒。当前全球高端亚微米球形硅微粉由日本Admatechs、Denka、Resonac垄断，合计占据六成以上市场份额，1微米以下超细产品近乎独家供给；国内联瑞新材、凌玮科技、雅克科技、国瓷材料等正加速突破超纯亚微米球硅并进入头部覆铜板厂商验证阶段，认证一旦落地即对应长周期份额锁定，国产替代弹性可观。

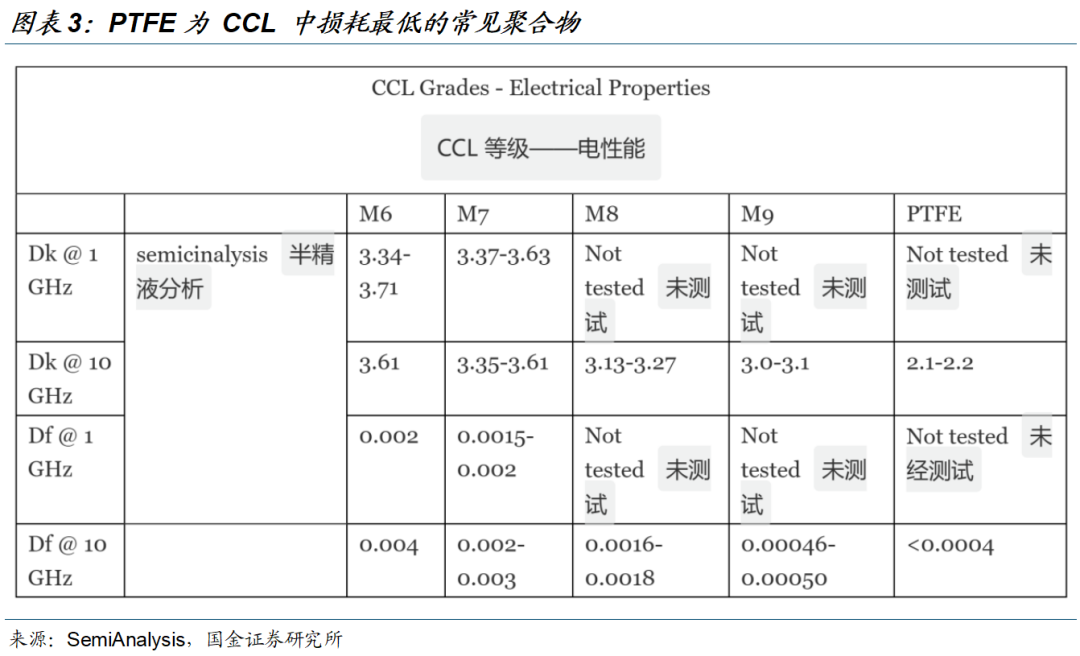

PTFE是低损耗材料潜在的下一代路线，其性能优势与加工难题同样突出。分子结构上，PTFE的氟原子均匀分布于碳主链周围，分子基本不具净极性，10GHz条件下介电常数约2.1-2.2、介电损耗低于0.0004，较M9的介电常数约3.0-3.1、介电损耗约0.00046-0.00050实现代际级领先，且碳氟键约460.5千焦/摩尔的高键能赋予其突出化学稳定性，是突破现有碳氢树脂性能天花板的理想候选。但PTFE属热塑性材料，不发生交联固化反应，存在压合稳定性差、钻孔易产生毛刺、尺寸稳定性难保持等难题；其化学惰性与低表面能又使传统化学沉铜前处理难以破坏表面结构，孔金属化需借助等离子体等特殊工艺——PTFE PCB的制造已从单纯的"材料切换"升级为"系统性工艺重构"。产业界当前讨论的方案并非整板PTFE，而是以PTFE层作芯层、搭配M9等级半固化片提供机械支撑的混压结构，在信号完整性与工艺可行性之间寻求平衡。需强调的是，该方案尚未最终定案，能否落地取决于量产时点PTFE材料供给、板厂混压良率与成熟度。

将三条线索收敛，低损耗材料体系的演进呈现"性能上限拉高—工艺难度抬升—供给刚性强化"的确定性趋势，而球形硅微粉正是连接M9与PTFE两代路线的关键支点。对PTFE而言，纯树脂体系难以满足多层板加工要求：其低刚度与低屈服应力使钻削时孔壁易被撕裂、残留胶渣并形成毛刺；填料提供的刚度与模量可改善PTFE滑软质地的钻孔毛刺问题；同时硅微粉自身介电损耗低于树脂，不拖累整体损耗，但其介电常数高于PTFE本体，填充比例需在可制造性与电性能间权衡——PTFE覆铜板的产业化瓶颈因此不在树脂合成，而在填料改性与配方工程，且对球硅的表面处理、分散与粒径复配工艺提出严苛要求。这意味着无论最终材料路线如何演绎，高端球形硅微粉的需求刚性都已确立：M9时代它是用量翻倍的配方核心，PTFE时代它是不可或缺的改性补偿。叠加全球球硅供给高度集中、认证周期漫长的供给刚性，低损耗材料链条上"代际升级抬高门槛、门槛构筑壁垒、壁垒支撑溢价"的逻辑闭环已然清晰，具备高端材料产能与工艺储备的厂商将持续享受结构性红利。

1.2 mSAP工艺：线宽精度对标类载板，PCB迈向半导体级制造

mSAP（改良型半加成法）是相对于传统减成法与半加成法（SAP）的一次工艺范式升级。其核心工艺逻辑在于：以超薄种子层替代传统覆铜基板，通过"PVD+化学镀铜"复合方案形成初始厚度仅1—2μm的超薄化学镀铜层（SAP为2—5μm），再引入差分蚀刻技术去除多余铜箔，从而将线宽/线距大幅缩减至15—25μm量级，线路边缘粗糙度（Ra）控制在1μm以下，线宽偏差缩小至±1μm。作为SAP工艺的升级迭代方案，mSAP已成为高端HDI板、类载板（SLP）及5G毫米波模块的核心制造路径，其技术门槛与洁净度要求已与传统PCB制造形成代际差。

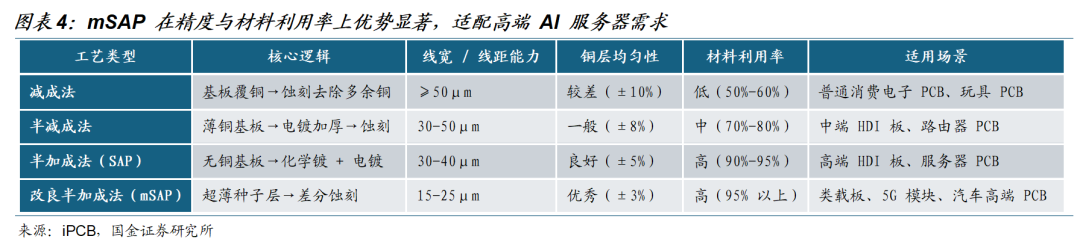

从工艺性能对比来看，mSAP在精度、铜层均匀性与材料利用率三个维度均显著优于既有路线：传统减成法线宽/线距≥50μm、材料利用率仅50%—60%，适用于普通消费电子PCB；半加成法（SAP）可将线宽压缩至30—40μm、材料利用率达90%—95%，适配高端HDI板与服务器PCB；而mSAP凭借超薄种子层与差分蚀刻的组合，不仅将精度推升至15—25μm量级、材料利用率提升至95%以上，铜层均匀性亦优化至±3%，同时铜层抗拉强度可达350MPa以上，耐弯折次数较减成法提升50%。这意味着mSAP的精度指标已直接对标类载板及IC封装基板的工艺门槛，恰好填补了传统PCB与IC载板之间的技术空白。

SAP与M9材料体系的耦合，是其在AI服务器场景落地的关键。英伟达Rubin Ultra平台采用的78层正交背板及24—32层计算/交换板已远超传统PCB物理极限，必须依托M9级覆铜板实现224Gbps单通道速率下的信号完整性，同时借助mSAP的15—25μm精细线路能力，才能在有限板面积内完成数万条差分走线的精密排布。换言之，mSAP并非孤立的制程改良，而是与M9材料共同构成AI PCB的"技术锚点"，驱动PCB从单纯的互联载体向"算力封装+信号传输"双核心节点演进。

然而，mSAP的工艺半导体化属性也重构了产业竞争壁垒。该工艺要求初始铜层厚度严格控制在1—2μm，需配置深紫外光刻（DUV）设备，曝光分辨率从传统30μm提升至10μm，其洁净度标准、设备投资强度及良率控制难度已与传统PCB制造形成代际差。与材料端的供给瓶颈类似，mSAP的量产能力高度集中于少数头部厂商，工艺壁垒带来的份额向头部集中、单价与毛利率双升的逻辑将持续强化。行业属性由此从劳动密集型制造彻底转向资本与技术密集型"智造"。

从产业演进视角看，mSAP的战略意义在于为PCB打开了通往芯片级封装载体的通道。随着CoWoP等先进封装方案推动硅中介层与GPU/HBM直接集成于强化型PCB，PCB的线宽/线距需进一步压缩以匹配硅片的热膨胀系数与平整度要求，mSAP由此成为PCB承担"芯片最后一层封装载体"功能的必备工艺前提。率先突破mSAP量产工艺瓶颈的头部PCB厂商，将完成从传统配套件供应商向高频高速互联核心节点的价值重估，充分享受层数跃升、材料代际切换及良率壁垒带来的量价齐升与份额集中双重红利。

1.3 CoWoP方案：封装基板功能下沉至PCB，强化基板承接先进封装价值增量

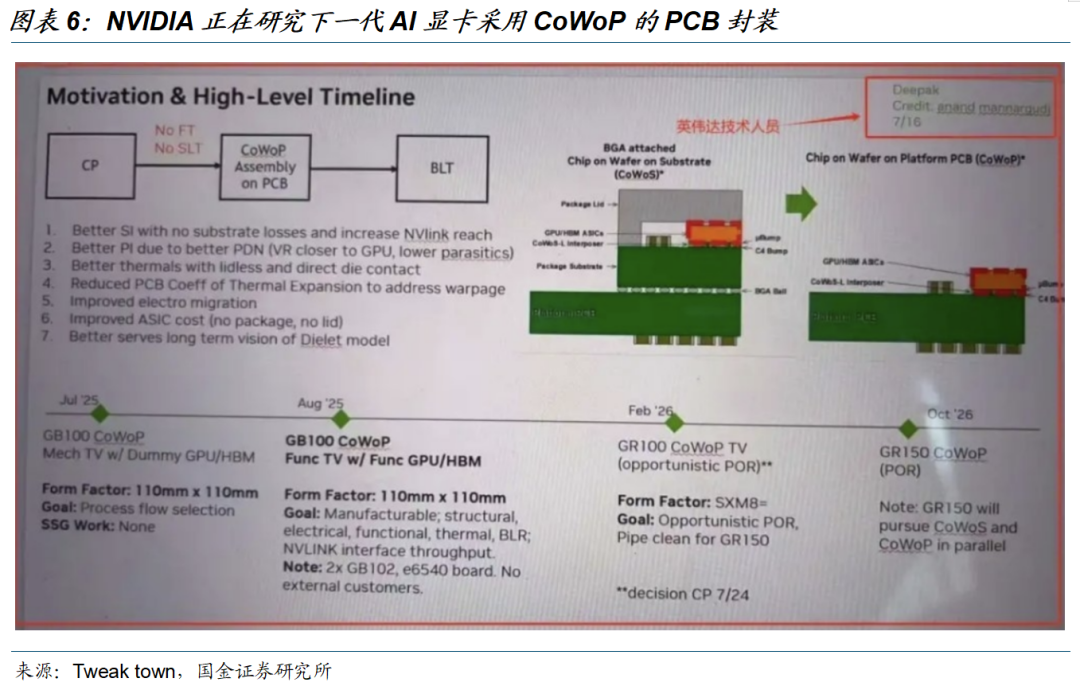

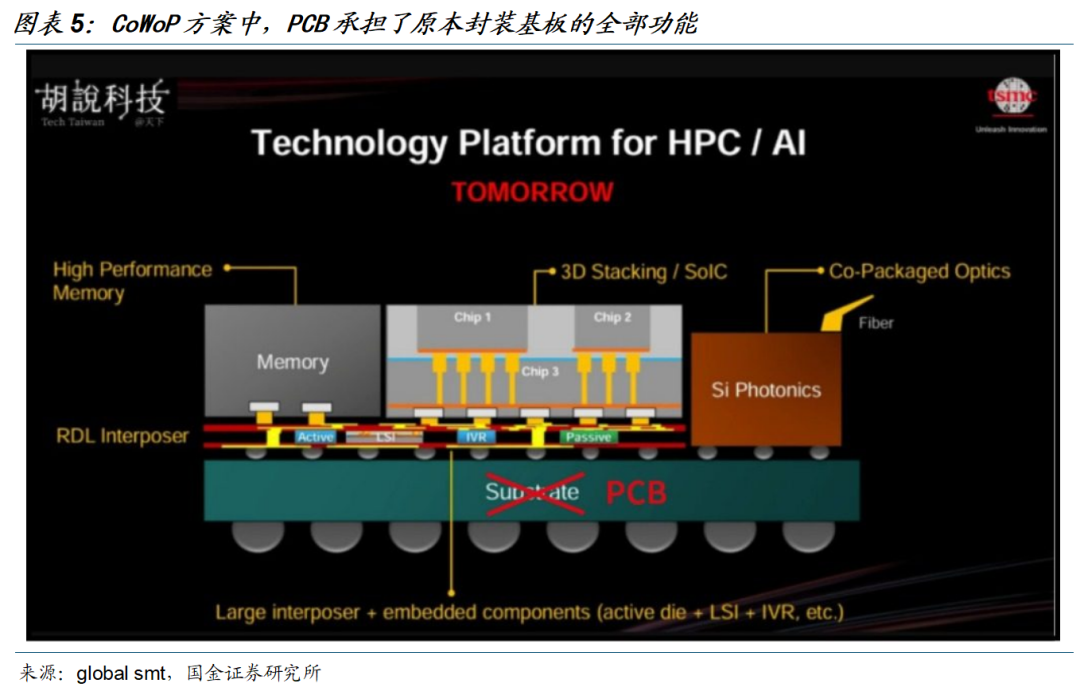

CoWoP（Chip-on-Wafer-on-PCB）是2025年下半年开始引发业内剧烈讨论的新一代先进封装方案，其核心思路简洁却极具革命性：在传统CoWoS（Chip-on-Wafer-on-Substrate）方案中，芯片需依次经过硅中介层、ABF封装基板与BGA焊球三级结构才能安装到主板上；而CoWoP方案直接去掉ABF封装基板与BGA焊球，将硅中介层（Si Interposer）与GPU/HBM组合直接安装在强化型基板级PCB（Platform PCB）上。换言之，强化PCB在CoWoP架构中承担了原本封装基板的全部功能——这是PCB与封装基板边界消失的标志性事件，标志着PCB从被动连接件向主动封装载体的根本性跃迁。

从性能收益维度审视，CoWoP相对CoWoS具有多重结构性优势：其一，改进信号完整性——移除封装基板缩短了信号路径，减少NVLink和HBM存储器的传输损耗，实现更远的通信距离；其二，增强电源完整性——电压调节器可放置在更靠近GPU芯片的位置，最大限度减少寄生电阻并提升功耗效率；其三，卓越的热管理——去除芯片盖后可直接从芯片散热，显著提升冷却性能；其四，减轻PCB变形——较低的热膨胀系数有助于减少高温操作下的板材弯曲和应力；其五，降低电迁移风险——更好的电流分布带来更优的长期可靠性；其六，降低ASIC成本——拆除芯片盖与封装基板可降低零件与组装成本。在AI服务器功耗与带宽需求指数级增长的背景下，CoWoP以PCB为媒介实现芯片与系统的最短路径互联，可支撑更高速率互联。

CoWoP带来的价值量跃升是结构性的。为CoWoP方案配套的PCB单颗GPU价值量高达600美元，是当前GB200平台PCB方案（约200美元）的三倍；胜宏科技2026年5月官方调研纪要亦明确，CoWoP技术需同时具备高阶HDI和mSAP工艺能力，预计相关产品价值量将有较大幅度提升，未来高端PCB产品的ASP将发生成倍甚至指数级别的增长。从市场规模看，预计2027年CoWoP将形成超过6亿美元的市场空间，2028年更将飙升至20亿美元以上。台积电已在其System Technology Optimization program中明确将CoWoP列为未来演进方向，通过将硅中介层与GPU/HBM直接集成于强化型PCB，使PCB首次承担先进封装基板功能，实现品类从主板、背板向封装级载板的跨越。Digitimes的报道进一步显示，NVIDIA正在研究在其下一代AI显卡中采用CoWoP的PCB封装方案。台积电与英伟达两大产业链龙头的共同布局，凸显CoWoP作为PCB"半导体化"关键载体的战略重要性，率先卡位该技术的厂商有望充分享受ASP跃升与品类扩张的双重红利。

然而，CoWoP工艺对PCB物理性能提出了半导体级的严苛要求，直接抬升了行业竞争壁垒。由于硅芯片与PCB直接键合，PCB需具备极低的热膨胀系数、极高的平整度以及与硅片匹配的介电特性，层间对位精度与线宽线距须向先进封装看齐，这要求制造商必须具备接近半导体级别的过程控制能力。这一技术变革的深层产业含义在于：PCB厂商由此得以承接原属封装基板环节的价值增量，实现从系统互联载体到芯片最后一层封装载体的产业链位势抬升。当前英伟达NVLink-C2C技术已支持从PCB级集成到硅中介层及晶圆级连接的扩展路径，而CoWoP在此基础上进一步将晶圆级封装直接下沉至PCB层面，行业属性由传统电子制造向技术密集型高端制造跃迁。

1.4 正交背板：78层超高多层替代铜缆互联，PCB跃升机架级核心载体

随着单机柜内需支持多达数百颗GPU的全互联，传统的可插拔铜缆和光模块在弯曲半径、连接器占位和散热风道上正面临瓶颈。为了在有限空间内实现计算托盘（Compute Tray）与交换托盘（Switch Tray）的高密度部署，业界开始探索将原本依赖线缆的高速通道固化为板级互联——这相当于把一台AI服务器的机架级互联，从灵活的"线"升级为高度集成的"板"。英伟达为此展示了一种新的中翼设计，通过内部连接实现18列和4排的走线布局，为后续正交背板的工程落地奠定了架构基础。

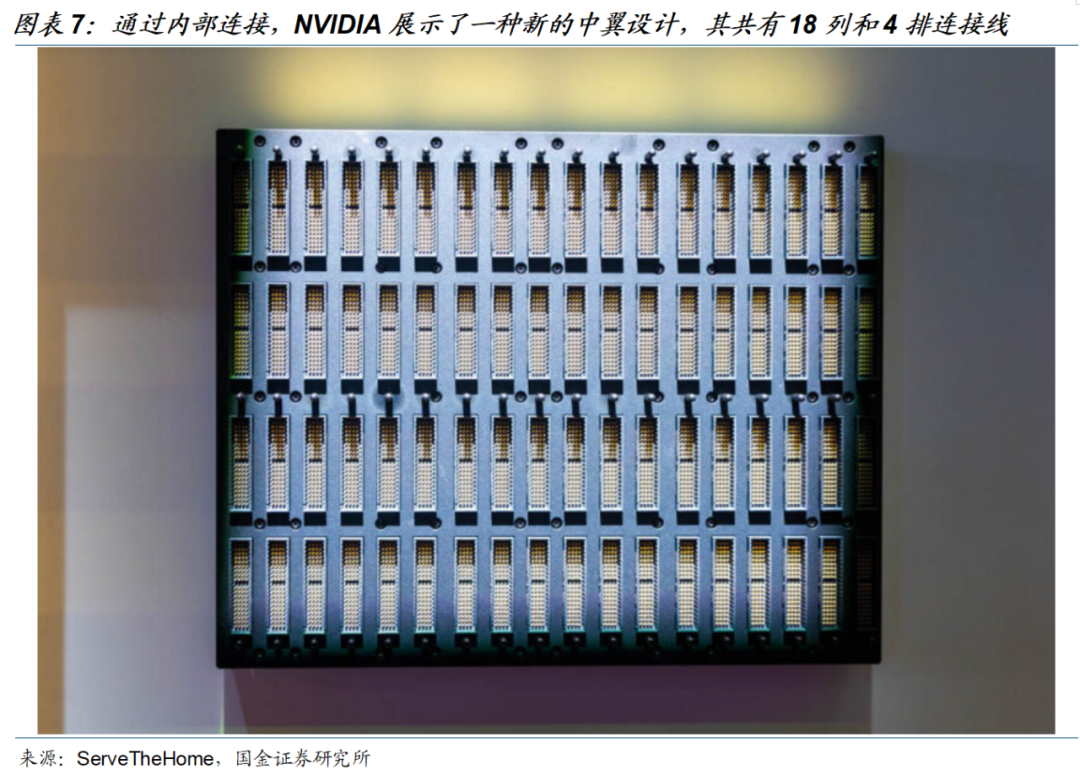

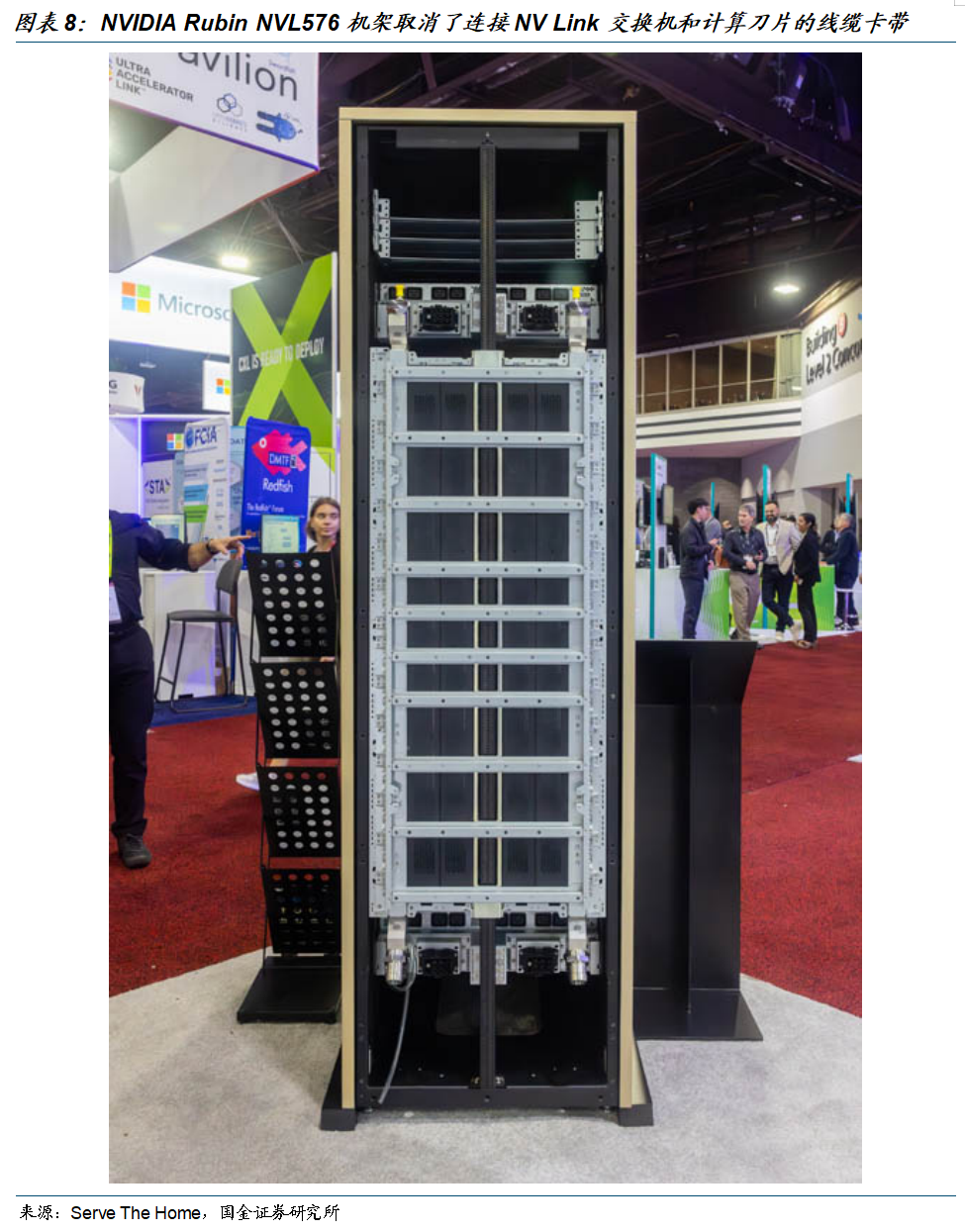

正交背板是Rubin Ultra最具产业意义的工程创新之一，也是PCB"半导体化"的标志性事件。据台积电披露，Rubin Ultra在全新的Kyber机柜架构中引入正交背板，通过78层M9级PCB实现GPU与NV Switch的互连，彻底取消了连接NVLink交换机和计算刀片的线缆卡带，替代数万根铜缆，支撑更高密度的单机柜算力集成。从加工端看，为支撑前所未有的集成密度，M9级高端PCB材料、100微米微通道冷板以及金镀层防腐工艺成为标配。这一变革使得PCB层数从传统服务器的10层左右跃升至20层以上，并在Rubin Ultra中达到78层的超高多层设计，标志着PCB首次从板级组件跃升为机架级核心互联载体。

正交背板对PCB价值量的拉动效应显著。Rubin Ultra的正交背板采用70层以上超高多层设计，使用M9级覆铜板，在层间对位精度、阻抗一致性、散热设计等方面远超常规产品，将带动单板价值量大幅提升。从产业逻辑看，过去十年AI硬件的核心竞争是"单卡算力"，而下一个十年的核心竞争已悄然转向"全系统互联带宽"——正交背板正是这一竞争维度切换在物理层面的直接产物，PCB由此成为决定AI系统算力释放效率的关键瓶颈环节。从需求端看，高盛预测2025至2030年AI服务器需求将增长约4.3倍，PCB/CCL等关键材料的供需失衡将延续至2027年甚至更久，支撑高端PCB价值量持续上行。

1.5 二三线PCB：一线产能锁定高端供给缺口，订单外溢与提价兑现景气传导

技术升级确立高端化主线，二三线厂商迎来"溢出式"景气窗口。前文对M9材料、mSAP、CoWoP、正交背板四大技术路线的梳理表明，AI服务器PCB已跃迁为半导体级精密制造。头部企业加速扩产：2025年9家头部PCB企业资本开支达267亿元，同比增长111%；2026年一季度达125亿元，同比增182%，产能与研发资源被M9/Q布/HVLP4等高端工艺全面锁定。我们认为，这一格局恰恰构成了二三线PCB厂商本轮高景气的起点——一线产能"优先进军高端"导致中高层数、车规级、通用HDI产能出现供给缺口，行业景气向二三线厂商传导。

高景气的第一层传导逻辑是"龙头产能瓶颈→订单外溢→二三线产能利用率被动拉满"。以世运电路为例，公司在2026年半年度业绩预告中明确表示"在手订单饱满，产能利用率维持高位"，并针对成本压力全面启动价格传导，已制定年内第三次提价计划并于7月陆续执行，泰国工厂已进入量产阶段；公司在上证e互动平台进一步回应称"不存在后续生产能力不足的情况"，鹤山五厂高端产能与泰国基地构成海内外双基地交付保障。景旺电子的数据同样验证了这一逻辑：2025年公司AI服务器PCB产品"经过多年蓄势后规模出货"，带动全年营收达153.08亿元、同比增长20.92%。二三线厂商的产能利用率与订单能见度，本质上是一线厂商交付周期的"镜像指标"。

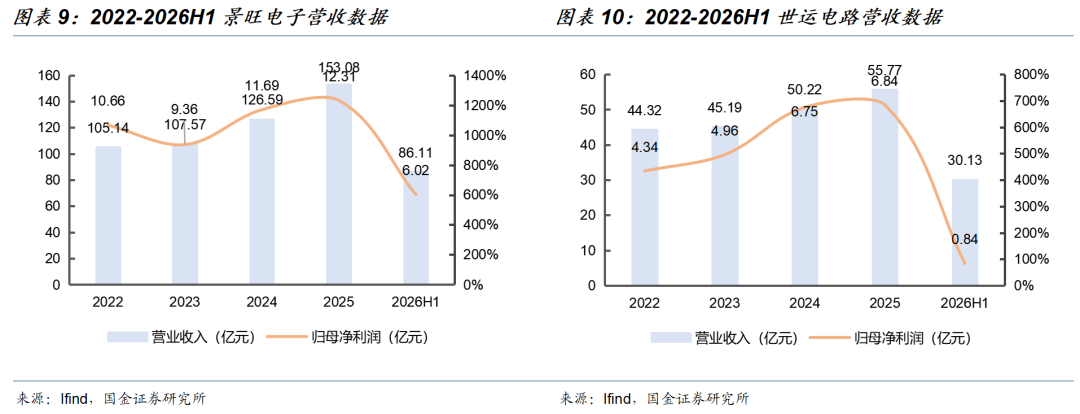

值得注意的是，2026年上半年二三线PCB厂商普遍呈现"收入高增、利润承压"的错位特征：景旺电子上半年营收86.11亿元、同比增长21.37%，但归母净利润6.02亿元、同比下降7.38%；世运电路上半年实现营业收入30.13亿元、同比增长16.84%，但归母净利润仅0.84亿元、同比大幅下降78.11%，公司归因于铜、金、树脂、玻璃纤维布等原材料价格大幅快速上涨推高成本，而PCB行业向下游的价格传导存在生产交付周期带来的客观时滞。我们认为这一"剪刀差"恰恰构成二三线厂商的利润蓄水池——随着世运年内第三次提价7月落地、景旺与客户充分协商提价及订单结构优化，提价效应与经营改善成果将自2026年下半年起快速释放，中报利润底大概率即为全年盈利底。

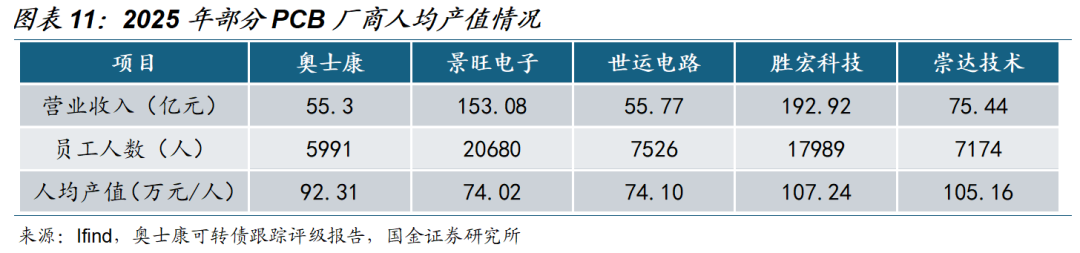

PCB新路线的产业化，正在重塑二三线厂商的竞争位阶。如前文所述，AI硬件对PCB提出了M9级材料、mSAP精细线路、CoWoP封装一体化与正交背板架构的全新要求，而二三线厂商中已有一批完成"卡位"者：世运电路"芯创智载"项目采用高层高阶HDI嵌埋工艺，将芯片直接嵌埋至PCB板内实现封装一体化，2026年一季度已建成嵌埋PCB中试线承接小批量需求，精准对应新一代LPU芯片垂直供电的架构需求；景旺电子GPU高阶HDI板、新一代AI高速PCB已实现量产，新增mSAP产线完成调试后大批量产能落地，2026年二季度800G及以上速率光模块PCB收入环比增长近1500%，公司高阶HDI工厂按计划进度投产，全部达产后预计形成80万㎡高阶HDI年产能，为公司在AI算力高阶HDI领域的订单放量做好产能准备；奥士康则依托"超大排版"生产技术（人均产值92.31万元/年）及肇庆、益阳、泰国三基地布局，推进高多层及HDI募投项目建设。火箭链式的验证壁垒逻辑在PCB行业同样适用——高端产能的认证周期长、切换成本高，率先完成新路线中试与量产的二三线厂商将享受类似"先入轨经验"的马太效应。

股权激励目标与扩产潮，为二三线高景气提供了"可验证"的锚。景旺电子2026年股票期权与限制性股票激励计划（草案）设定公司层面业绩考核目标为2026-2029年营收目标值190/240/300/370亿元、净利润目标值22/27.44/38.97/55.34亿元，对应2026年营收、净利目标较2025年实际值分别提升约24%和77%，管理层"对行业及公司未来发展充满信心"。供给端，截至2026年6月中旬，年内A股已有13家PCB制造企业发布扩产公告，规划投资总额近590亿元，且高度集中于高阶、高多层、高频高速、HDI等高端产能；出海维度，泰国已成为中资PCB厂产能外溢的集中承接地，世运泰国基地量产爬坡、奥士康泰国基地投产、景旺亦通过A+H双重上市拓宽融资渠道。2025年新建项目预计2026年下半年陆续投产、2026年启动项目产能释放主要落在2027-2028年，扩产节奏与需求放量节奏总体匹配。

2.1 SOFC：AI缺电重塑电源范式，短交期自备电源迎来加速时刻

Token算力需求进入非线性增长阶段，数据中心用电需求持续超预期上修。据IEA最新测算，全球数据中心用电量有望从2025年的约485TWh增至2030年的约950TWh，其中AI专用数据中心用电量同期增长约三倍；EPRI预计美国数据中心用电占全国发电量比例将从2023年的约4%升至2030年的9%。需求高增下美国电力系统紧平衡已现：2026年7月PJM电网负荷一度冲高至168吉瓦、打破近20年来的历史纪录，其中7月2日下午5点至6点间的瞬时峰值负荷约162.7吉瓦，已逼近2006年8月创下的165.563吉瓦历史峰值；同期北弗吉尼亚（全球最大数据中心集群所在地）现货批发电价一度突破2,500美元/兆瓦时，为正常运行状态电价（约40美元/兆瓦时）的60倍以上。

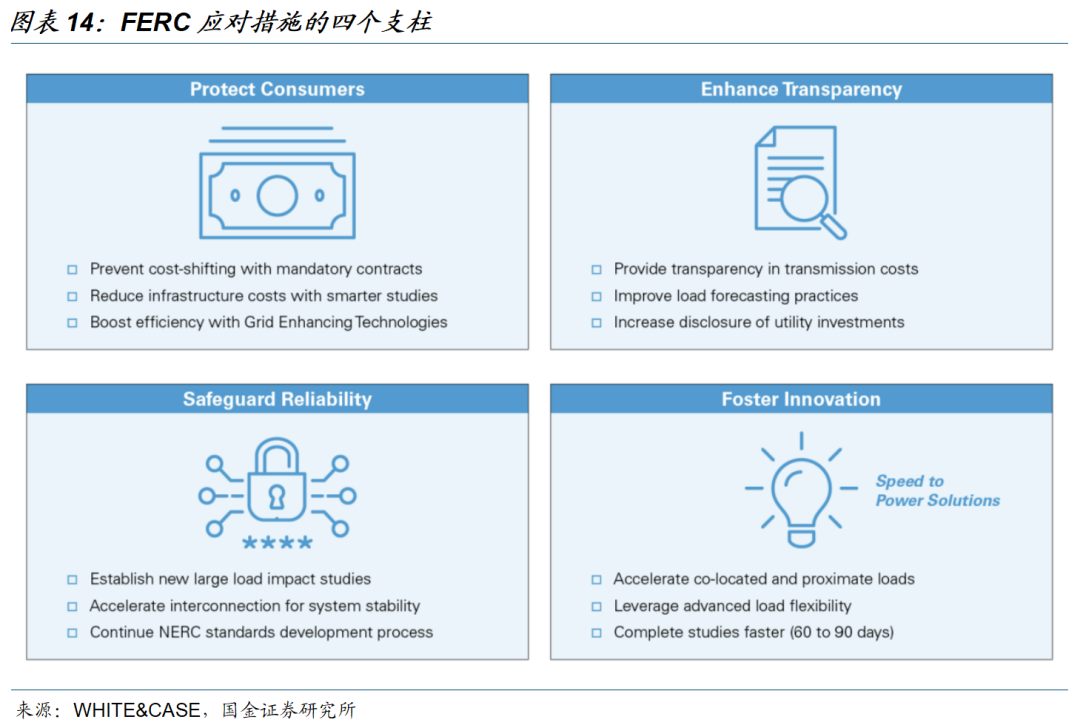

紧供需格局之下，"并网慢"成为数据中心落地的第一约束，"自己找电"成为政策鼓励方向。据美国劳伦斯伯克利国家实验室（LBNL）统计，美国并网排队容量已超2,600GW、项目从排队到投运的中位等待时间约5年，PJM区域2025年投运项目的平均并网周期更长达约8年。政策端，2026年6月18日FERC正式向六大区域电网运营商发出"说明理由或改革"命令，要求60天内 justify or reform 大负荷并网规则，并明确支持负荷与电源共址（co-location）及表后自备电源（behind-the-meter）模式以提升speed-to-power。

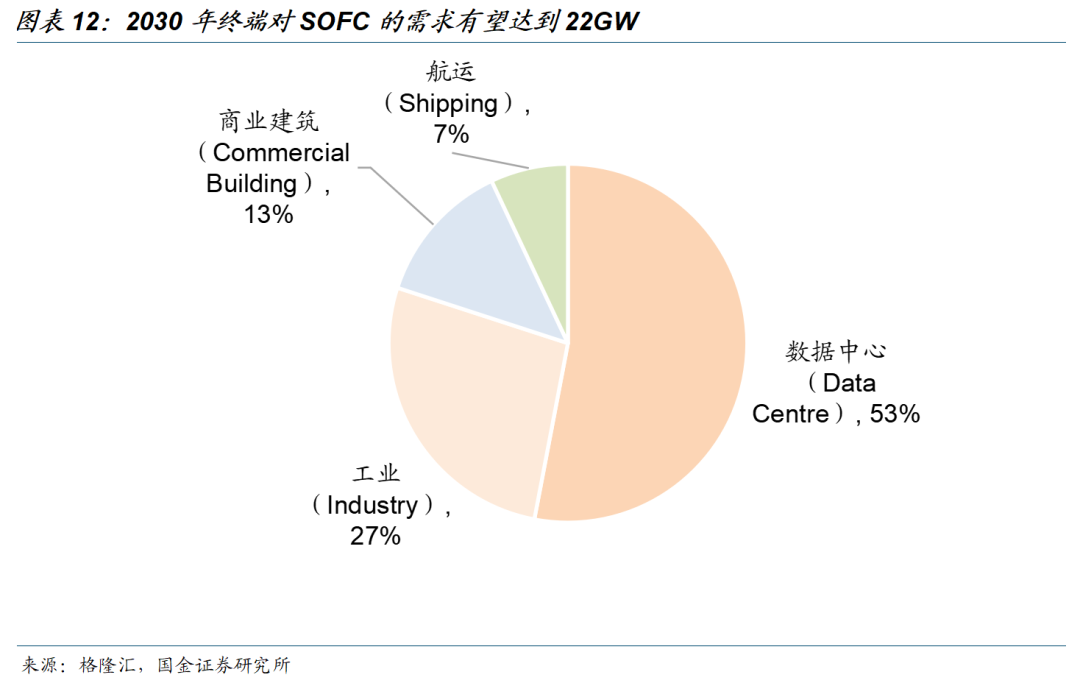

电网远水难解近渴，SOFC凭借"短交期+模块化+低排放"精准卡位time-to-power诉求。以Bloom Energy为例，其为Oracle数据中心交付的燃料电池系统从开工到供电仅用时55天，较既定的90天目标提前超过一个月，该示范项目直接推动Oracle将双方合作扩大至最高2.8GW。经济性方面，大而美法案（OBBBA）明确燃料电池项目在2025年12月31日后开工仍可享有30%投资税收抵免（ITC），且不再设置排放门槛，天然气SOFC无需切换绿氢即可获得全额补贴，成为IRA框架下少数获政策强化的技术路线。

更值得注意的是，SOFC原生直流输出与下一代数据中心供电架构天然协同。NVIDIA 于 8 月 11 日公布新的 800 VDC（800 伏直流）落地路径，把这套供电架构从路线图推进到可部署阶段。具体节奏分三步：2026 年下半年，兼容 MGX 的 800 VDC power rack 到来，可直接接入现有 AC 数据中心；2027 年，row power center 通过顶部 800 VDC 母线为整排机架供电，单排最高支持约 2 MW；更长期来看，目标是 facility-scale DC power block，从中压电网直接转换到 800 VDC。这套架构不是 NVIDIA 单独推进。NVIDIA、Google、Microsoft 已通过 OCP（开放计算项目）共同制定相关规格，LVDC 固态变压器规格已推进到 v0.3，目前有 80 多家设备与基础设施企业参与。燃料电池通过电化学反应直接产生直流电，相较燃机、内燃机"旋转发电-AC输出-整流"路径可减少交直流转换环节，应用空间随800VDC架构落地持续打开。

2.2 BE链：订单兑现逻辑下，沿价值量拆解把握确定性环节

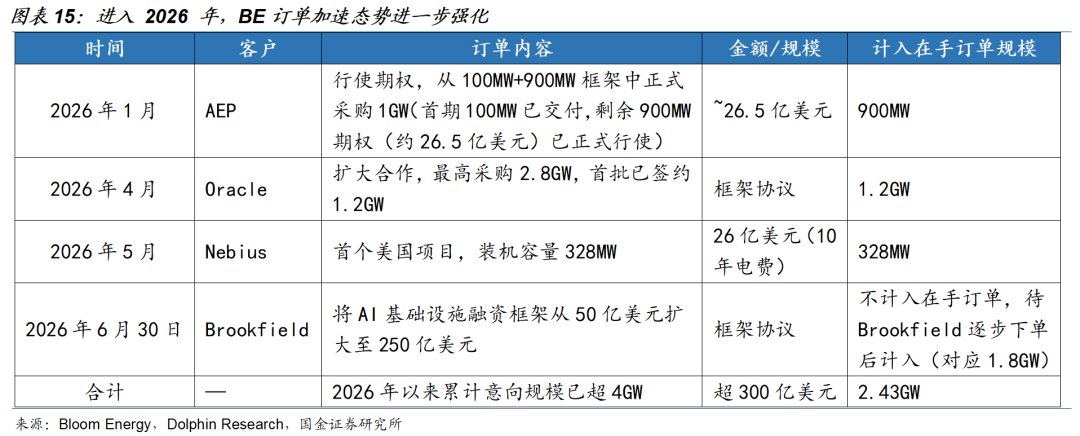

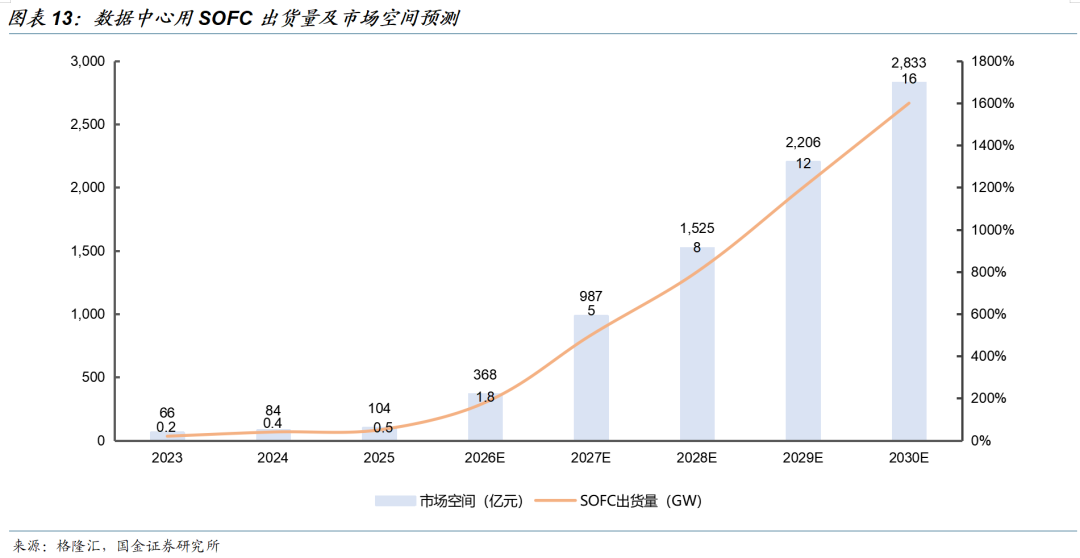

订单与产能的双重锚定下，Bloom Energy（BE）产业链进入订单兑现窗口。公司为全球SOFC绝对龙头，产能规划从1GW扩至5GW——2026年底达到2GW年产能、官方目标2030年5GW，在手订单超过200亿美元。订单结构上，截至2025年底公司在手订单总额约200亿美元，其中产品端约60亿美元（对应约2GW装机）；2026年上半年公司新签AEP 900MW期权、Oracle首期1.2GW、Nebius 328MW供电协议等多笔大单，合计产品订单金额超80亿美元、对应装机容量约2.4GW，已超过2025年底产品在手订单容量。业绩端，2026Q2公司实现收入10.65亿美元、同比增长166%，全年收入指引上调至39-42亿美元；此前2026Q1收入7.51亿美元、同比增长130%，亦大超市场预期。我们认为，BE从1GW向5GW扩产的确定性，为整条供应链提供了订单兑现的基础。

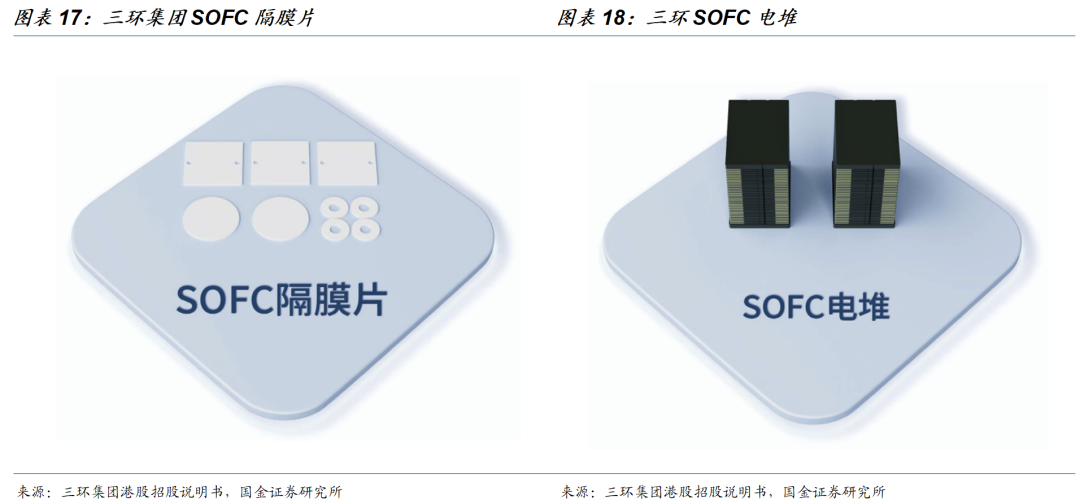

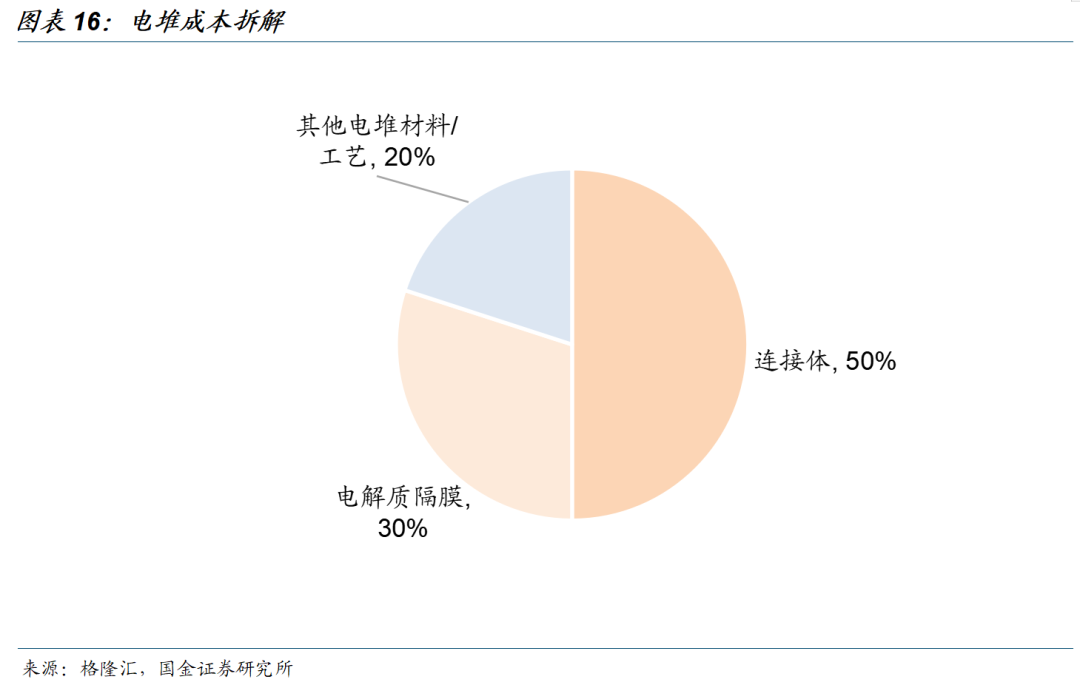

沿价值量拆解，电堆是SOFC系统中价值量最高、技术壁垒最深的核心部件，其中电解质隔膜片因认证周期长、供给集中度高，是壁垒最高的细分环节之一。三环集团自2004年起布局SOFC隔膜片与单电池研发，与Bloom Energy建立长期合作关系、是其燃料电池隔膜片主要供应商；据公司港股招股书，按2025年收入计三环集团SOFC隔膜片全球市场份额排名第一。连接体方面，上游金属铬材料尤为关键：振华股份为全球铬盐龙头，已与Bloom Energy供应链建立稳定合作关系。

除电堆外，系统辅助设备（BOP）涵盖热区换热、重整、温控、传感与电力电子等全部辅机，器件种类多、配套关系粘性强，部分细分部件竞争格局优于电堆，同样是价值量与业绩弹性兼备的关键环节。磁性器件方面，京泉华在业绩说明会确认与BE的SOFC合作、主要为客户提供磁性器件相关配套产品，公司亦在互动平台回应其为发电设备客户供应磁性元器件类产品。供电线束方面，壹连科技已正式供货Bloom Energy、向其提供SOFC特种线束。

值得注意的是，高壁垒环节供给或难以快速跟随BE扩产节奏：电解质隔膜片需做到微米级超薄并依靠高精度陶瓷烧结工艺，同时须通过高温环境下的长期寿命验证，认证周期长、供给集中度高，是扩产周期的关键约束环节；其产品材质为钪稳定氧化锆，钪资源供给高度集中，构成产业链最上游的资源瓶颈。我们认为，在"订单确定性×供应份额×单GW价值量"框架下，直接供货环节（三环集团、振华股份、京泉华、壹连科技）已具备较高确定性；而进一步向上游延伸，具备关键材料自供能力的厂商在当前的贸易环境下稀缺性凸显。

2.3 先导基电：稀散金属平台卡位SOFC"材料咽喉"，并购先导微电子打开成长空间

2026年7月，做空机构Hunterbrook发布报告直击BE供应链软肋：若BE实现5GW年产能，仅其一家每年就需要约220吨氧化钪，而全球氧化钪年供应总量预计仅约240吨、年需求总量约310吨。BE随后强硬回应称，公司氧化钪供应充足，现有供应链具备支撑每年25GW燃料电池产能的充分可视性。多空分歧恰恰印证：氧化钪已成为SOFC产业链弹性最大、话语权最强的"材料咽喉"，谁能稳定供给氧化钪，谁就握住了BE扩产的命门。

先导科技集团1995年起家于稀散金属业务，2024年营收达400亿元、员工超1万人、业务网点遍布全球17个国家，是国家级高新技术企业集团，旗下拥有两家上市公司；2025年5月集团再投资50亿元在上海临港新建集成电路核心零部件及系统总部基地。三十年深耕形成"矿源—提纯—深加工—应用"的稀散金属全产业链，期间公司连续收购湖南诚元、韩国LANXESS旗下MO源业务等，向泛半导体材料持续延伸。更关键的是资源端：先导科技集团自有镓、锗、铟等稀缺矿源且产量全球领先，并为上市公司提供材料、核心零部件、高端装备、应用设计的全方位解决方案。在氧化钪提纯工艺高度依赖湿法冶金与萃取技术的背景下，具备稀散金属回收提纯基因的平台型厂商稀缺性凸显——先导系正是A股最稀缺的"资源+提纯"一体化标的。

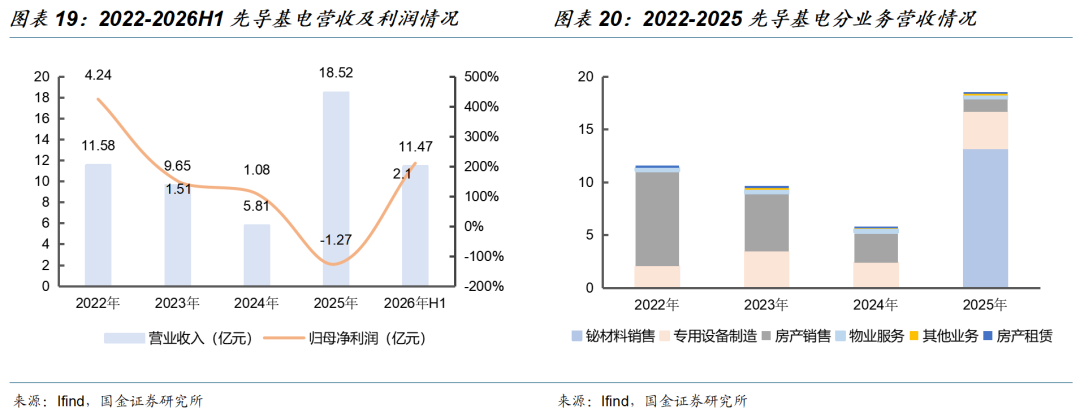

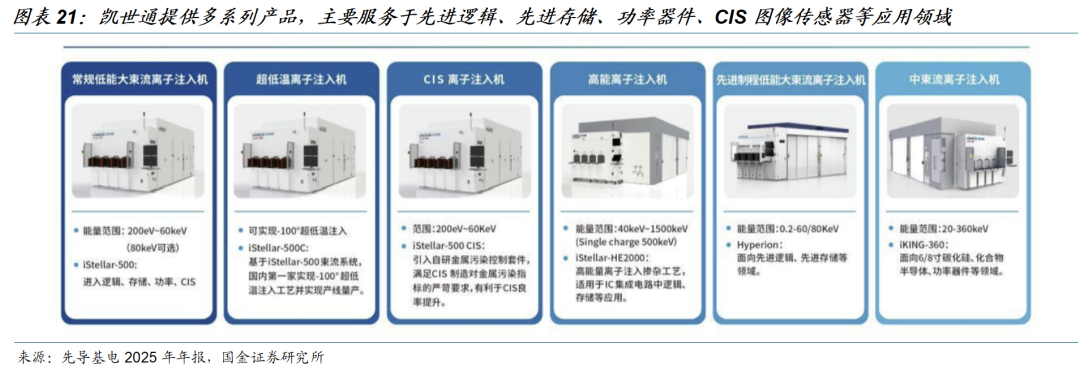

先导基电是先导科技集团旗下核心A股平台。公司前身万业企业原以房地产为主业，2024年11月先导科技集团成为实控人后全面转型半导体：2025年10月股东大会审议通过更名为"上海先导基电科技股份有限公司"，经营范围全面聚焦集成电路芯片、电子专用设备与新材料；2025年公司营收同比增长218.50%，战略转型成效显现。业务端：铋材料方面，2025年公司铋业务实现收入13.20亿元、占整体营业收入71.27%，产能与销量逐季爬升；半导体设备方面，旗下凯世通为国内离子注入机龙头，低能大束流离子注入机客户已突破12家、累计交付设备超40台，此外公司为全球第二家实现-100℃超低温离子注入机量产的公司；凯世通2025年交付及验收创新高，2026年一季度已向头部客户交付新产品复购订单。3月发布的Hyperion先进制程大束流离子注入机已交付客户验证。

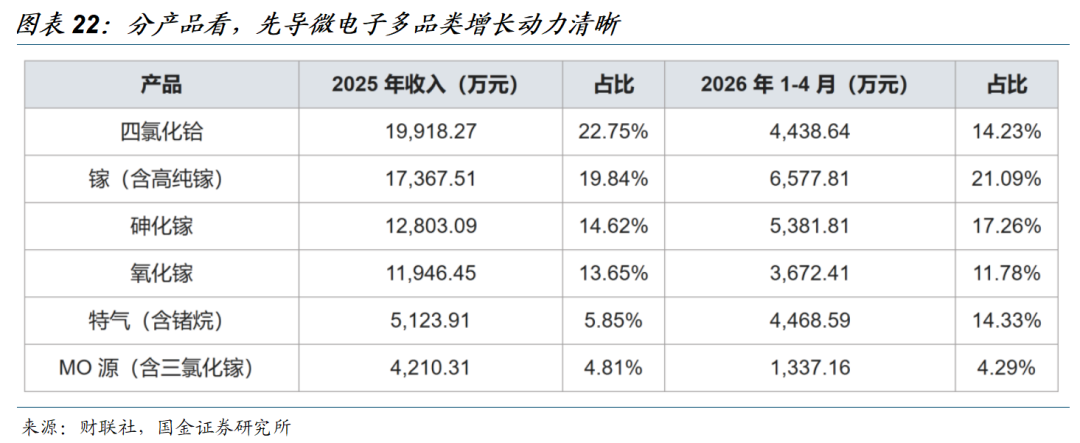

外延并购持续兑现"平台化"逻辑。2026年7月，公司公告拟以20亿元现金增资广东先导微电子、取得其50.63%股权并实现控股并表；先导微电子是国内极少数贯通"稀散金属资源—高纯提纯—半导体材料"全产业链的厂商，业务覆盖存储前驱体、化合物衬底、高纯金属、电子特气四大板块。交易定价具备安全边际：标的投前估值19.5亿元，低于其2025年12月A轮融资投后估值21.805亿元。公司通过"外延并购+产业整合"战略性布局半导体设备上下游，持续寻找优质资产进行横向并购与纵向整合，并依托先导科技集团的资源优势打造综合性半导体设备及材料平台。我们认为，先导基电作为集团稀散金属与半导体材料资产的证券化主平台，后续承接集团SOFC相关材料资产的想象空间值得期待。

3.1 磷化铟是什么：直接带隙精准匹配通信窗口，光通信有源器件的材料平台

磷化铟的材料定位：直接带隙与高迁移率决定其光电器件平台属性。磷化铟（InP）是由铟与磷组成的III–V族化合物半导体，在材料谱系中与砷化镓同属第二代半导体材料，其核心价值在于物理特性与光通信需求的精准匹配：磷化铟在是目前唯一能同时满足四大条件的半导体：直接带隙（电光转换效率高）、波长精准匹配（1310/1550nm，在光纤损耗最低的黄金窗口）、超高电子迁移率（支持100GHz以上信号）、以及与外延材料天然晶格匹配（可在同一衬底上集成激光器、调制器、探测器）。与硅的间接带隙导致发光效率极低不同，InP的导带底与价带顶位于同一晶格动量位置，电子—空穴复合无需声子补偿，通过在其上外延InGaAsP/InGaAlAs合金作为有源区，发光波长可精准“拉伸”至通信窗口，这一特性使其成为当前唯一能同时满足直接带隙、波长匹配、超高迁移率与外延晶格匹配四大条件的量产衬底材料。

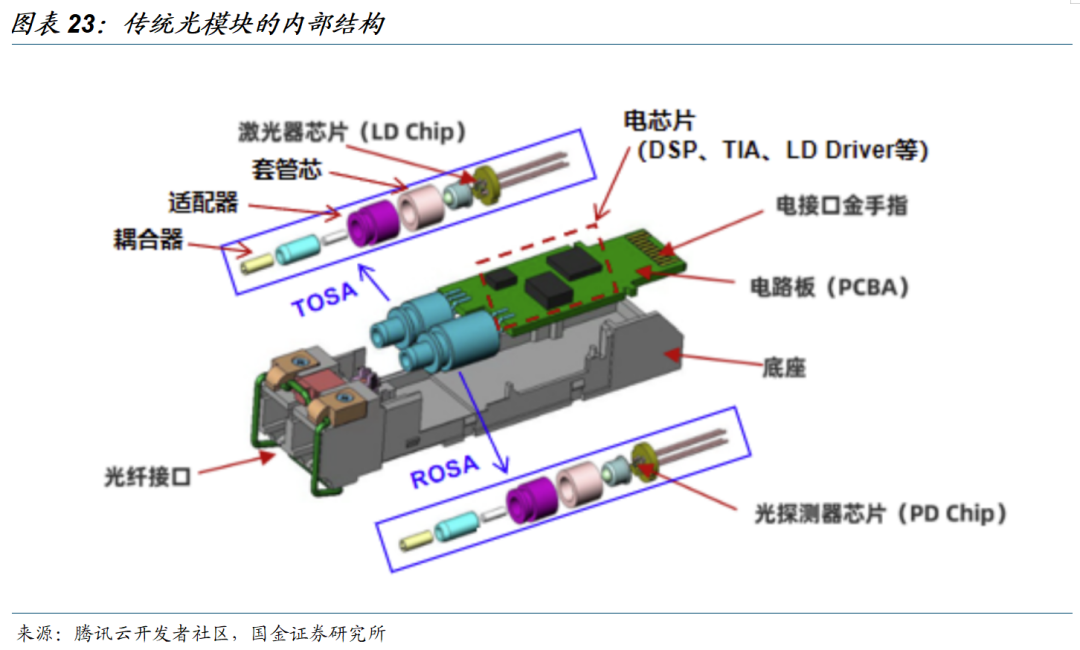

从衬底到模块，InP位于光芯片上游且贯穿收发两端。从产业链分工看，InP衬底经外延生长后形成光芯片，再组装为光组件与光模块，其中发射端以CW、DFB、EML等边发射激光器芯片为主，接收端以PIN、APD探测器芯片为主，均生长在InP衬底之上。以EML为例，其结构本质是将DFB激光器与电吸收调制器（EAM）单片集成于同一InP衬底上，实现发光与调制的片上合一；一只完整光模块则由光发射组件（TOSA：激光器+Driver驱动芯片）、光接收组件（ROSA：PD探测器+TIA跨阻放大器）与控制单元（DSP、MCU、PMIC等）构成。

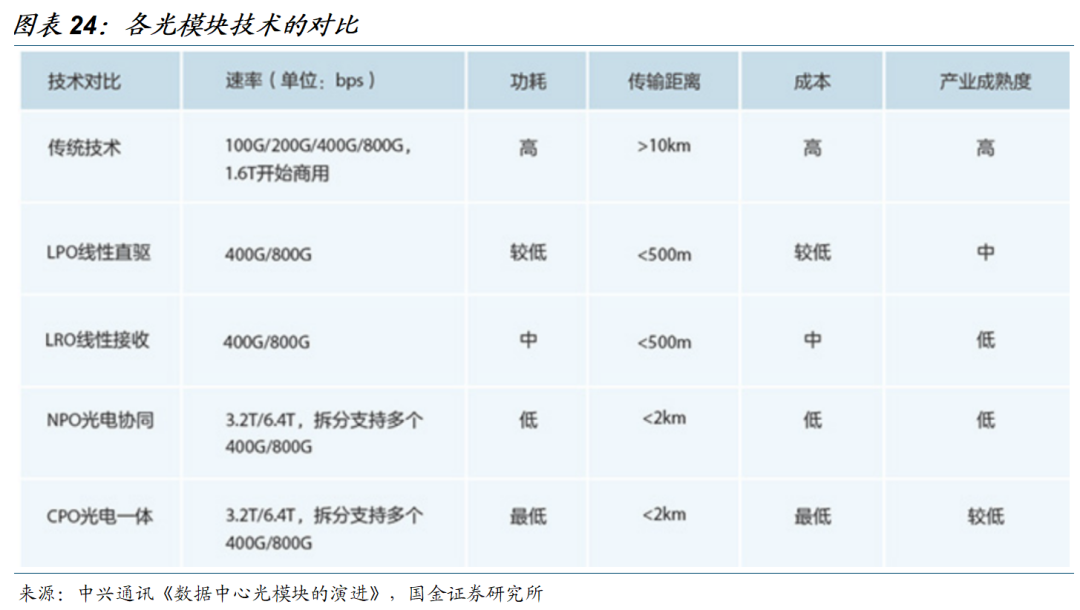

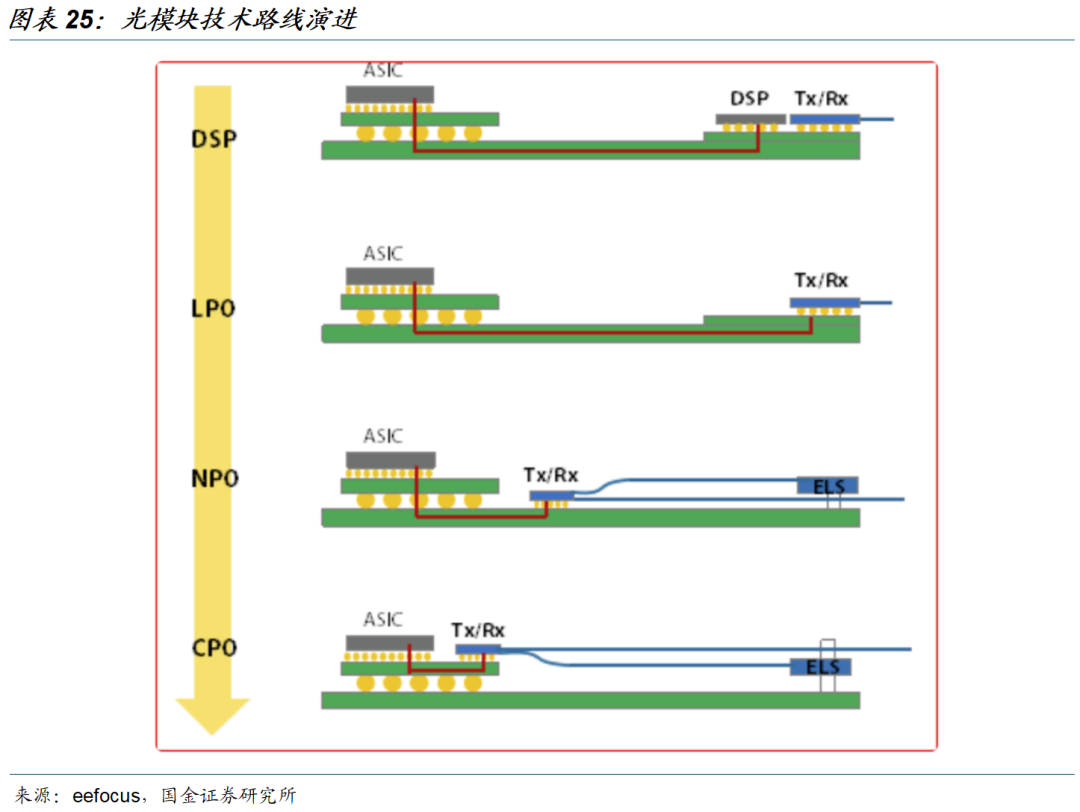

可插拔、NPO、CPO改变的是集成位置，而非光源需求本身。随着单通道速率向高速率迈进，传统可插拔方案中电信号需沿PCB传输十几厘米，高频衰减与功耗同步恶化，产业界由此沿“可插拔→NPO→CPO”路径推进光引擎向ASIC靠近：NPO将光引擎与交换芯片分置于同一块PCB基板上，作为过渡形态保留可维护性；CPO则将光引擎与交换芯片共封装于同一基板，电信号传输距离缩短至50mm以内、信道损耗控制在7dB以内，3.2T CPO方案功耗约18W，一台51.2T交换机采用CPO后整体功耗可降低77%以上。需要强调的是，硅光光引擎本身不能发光，激光器是光链路中最怕热、最易老化失效的部件，若封装进CPO封装内则单点故障将导致整颗光引擎下线，因此行业共识是采用外置激光源（ELS）方案，将CW激光器做成前面板可插拔模块，通过保偏光纤向封装内光引擎馈光。

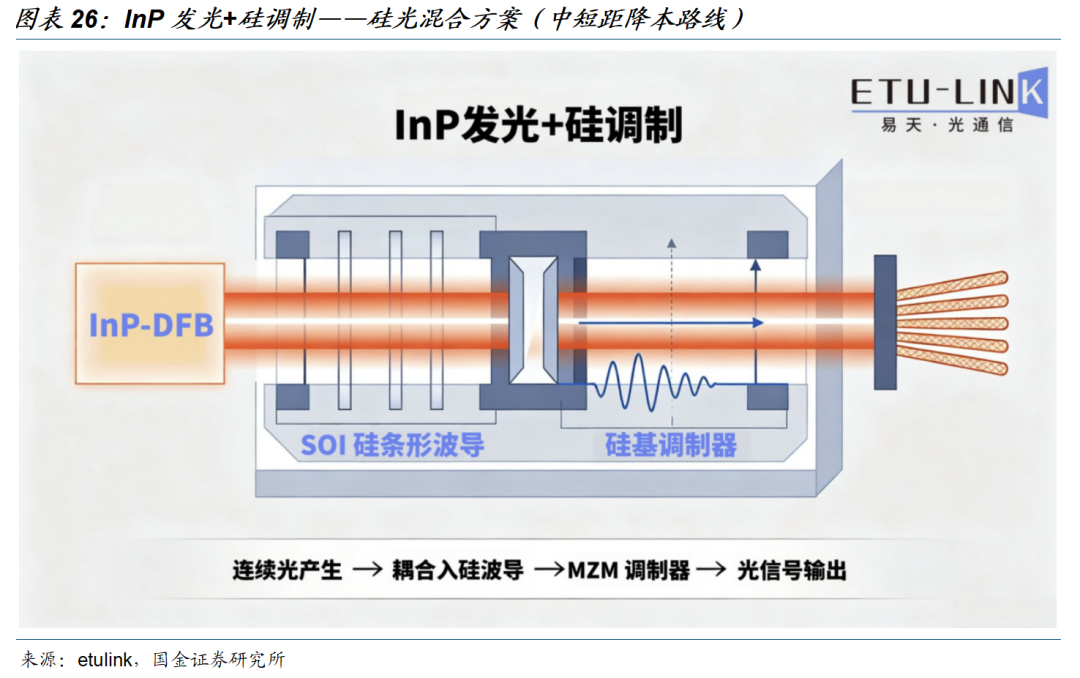

调制与探测面临分流，激光增益仍是InP的“锚”。各类新型材料对InP的冲击应分功能审视而非一概而论：薄膜铌酸锂（TFLN）电光系数达31pm/V、行波调制带宽突破110GHz、半波电压降至1V以内，性能上优于硅光与InP-EAM调制器，但其本身不提供电注入激光增益，竞争的仅是调制环节；硅光方案则将发光与调制拆分，以独立InP CW激光器外置发光、硅基MZM/微环调制器完成调制、Ge-on-Si探测器负责收光，接收端由此部分脱离InP平台。从场景边界看，硅光模块在数据中心短距场景凭借集成度与成本优势快速渗透，而中长距电信与相干通信领域InP方案仍不可替代，即便在硅光与CPO架构下，外置CW光源仍须以InP为增益介质，故替代发生在器件功能层，InP衬底用量取决于CW/EML结构、光源共享程度与单片有效产出，需按功能逐项替代后再折算单位带宽所需InP面积。

3.2 磷化铟怎么来：多道工序链与三大长晶路线，复杂工艺决定良率方差

先有多晶、后有单晶：磷的高挥发性决定了 InP 长晶必须从"预合成"起步。磷化铟工艺链的第一道门槛源于其独特的物理化学性质：InP 在熔点温度 1062℃ 下，磷的饱和蒸汽压即高达约 2.75MPa（约 27.5 个大气压），而合成过程中红磷的蒸汽压可高达 10MPa——红磷在 416℃ 以上即升华为气体——这使得 InP 无法像 GaAs 那样在高压釜内将两种元素直接混合合成，而必须通过溶质缓慢扩散或注入合成的方式先生成多晶料，再装料重熔进行单晶生长。这一步绝非可有可无：多晶原料熔化后若偏离化学配比较多，极易在晶体内部形成夹杂物、沉淀、孪晶和位错等缺陷，严重损害晶体质量与物理特性，因此控制多晶料及熔体的配比度始终是制备高离解压化合物半导体的首要任务——工业上要求合成多晶的载流子浓度至少低于 10¹⁶cm⁻³、最好低于 5×10¹⁵cm⁻³，化学配比接近理想 1:1，且不含夹杂、沉淀与异物，只有纯度高、近化学配比的优质多晶料，才是后续高质量单晶的前提保障。

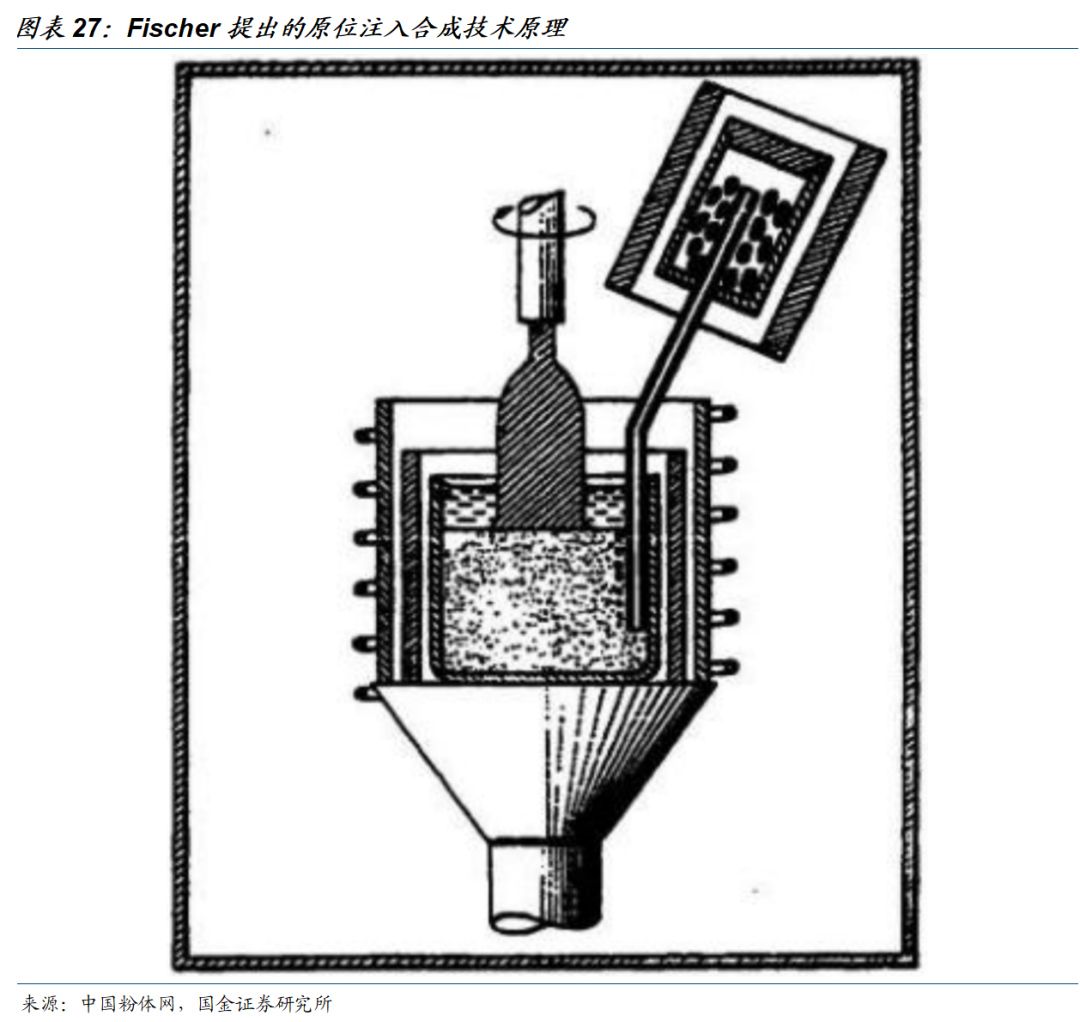

多晶合成路线取舍：SSD 保纯度、HB/HGF 保效率、原位注入法代表方向。从工艺路线看，溶质扩散合成技术（SSD）通过红磷挥发为磷气体、在 900–1000℃ 下与铟熔体经气—液反应扩散合成：由于合成温度低、磷的饱和压力小，石英安瓿爆炸风险小，且硅、氧对熔体的污染少，产品纯度高；但磷气体需通过静止表面缓慢扩散至熔体内部，气—液界面小导致合成周期很长、效率低下。与之相对，水平布里奇曼法（HB）与水平梯度凝固法（HGF）将合成温度提高至 1062℃ 以上，磷蒸汽与铟熔体接触面积大、吸收快，效率显著更高，目前全球多数 InP 厂商采用 HB/HGF 法合成多晶料，100 小时大约可合成 4kg 多晶，代价是石英管内压力大、硅对熔体的玷污严重。针对 SSD 纯度高效率低、HB/HGF 效率高纯度受损的固有矛盾，业内发展出原位直接合成法——磷蒸汽直接注入将高纯铟加热至高于 1062℃ 的熔点，红磷受热挥发后以气体形式直接注入熔体反应，兼具污染少、速度快、产量大、纯度高的优点，原位合成后可立即接 CZ 法拉晶实现高纯直拉单晶，被业内视为未来批量生产的主流方向。

装料即配方：PBN 坩埚、石英密封与红磷配比起决定前道成败的"隐性配方"。 我们认为，多晶料合成只是第一关，装料与长晶环节对容器、气氛与温场的极致要求，构成了 InP 与前道工艺拉开差距的关键：产业实践是在百级洁净环境下，依次将籽晶、三氧化二硼（水含量小于 200ppm）、5N 级高纯红磷、掺杂剂（5N 三硫化二铟或高纯铁）与多晶料（迁移率大于 2000 cm²/V·s）装入 PBN 坩埚，加盖石英封帽后整体装入石英料管、抽真空并以氢氧焰封焊，整套容器体系与红磷装入量共同维持生长过程中的磷蒸气压，防止熔体与晶体表面离解。长晶则是温场与压力的动态博弈：由于 InP 离解压高达 2.75MPa，单晶生长必须在高压封闭热场内完成——炉内先充惰性气体至 1.9MPa，随升温炉压升至 2.8MPa，四个独立控温区加三支测温热电偶共七支热电偶协同工作、单点温度波动控制在 ±1℃ 以内，待籽晶熔融长度达 10–15mm 后转肩生长，坩埚以不大于2.5mm/h 的极慢速度下降，生长结束后须降温至 350℃ 方可排空炉内气压、降至约 150℃ 才能开炉取晶，任一环节失控都意味着整炉报废。

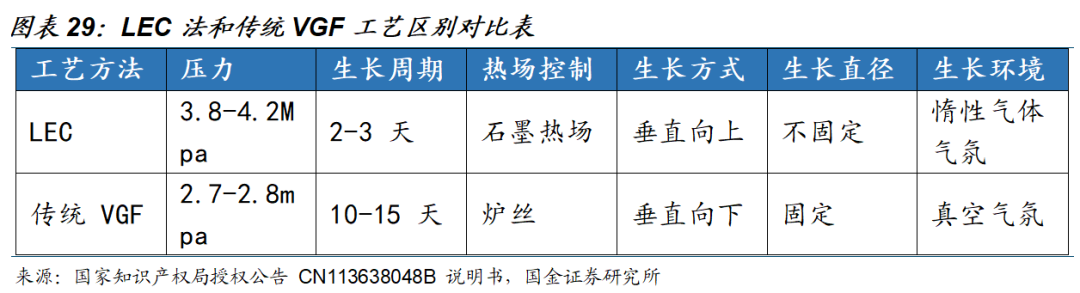

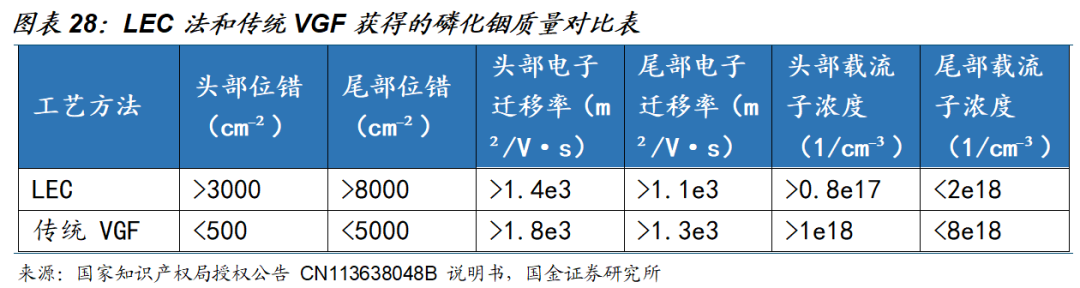

三条长晶路线比较：VGF/VB 以低应力胜出，LEC 胜在成晶率而输在缺陷。 目前能够使 InP 单晶批量化生长的技术主要为高压液封直拉法（LEC）、垂直梯度凝固法（VGF）与垂直布里奇曼法（VB）三种。VGF 通过调节多段加热器功率获得特定温场分布与温度梯度，晶体从籽晶端由下而上缓慢生长，温度梯度与降温速率全程可控，可有效减少平面内载流子浓度和位错密度的变化，长晶位错密度显著低于 LEC，目前批量化生长以 VGF 和 VB 为主流。从产业实践看，美国 AXT 与日本住友分别使用 VGF 与 VB 技术生长出直径 150mm磷化铟单晶，住友更以 VB 法制备的 4 英寸掺铁半绝缘单晶衬底实现批量生产；但 VGF 对温场设计的要求苛刻，行业技术要求晶体表面翘曲度小于 15 微米、位错水平越低越好。LEC 法以 B2O₃ 作为覆盖剂封住熔体、配合高压抑制磷挥发，成晶率较高、提拉速度与晶体直径可在生长中调控，但热场温度梯度高达 28.7K/cm（VGF 改良路线可低至 17.4K/cm），所生长晶体应力与位错密度更高、电学参数不均，且学术期刊明确指出 VGF 法在制备 6 英寸 InP 方面"鲜有建树"、大尺寸仍需借助半密封直拉等新热场路线攻关。

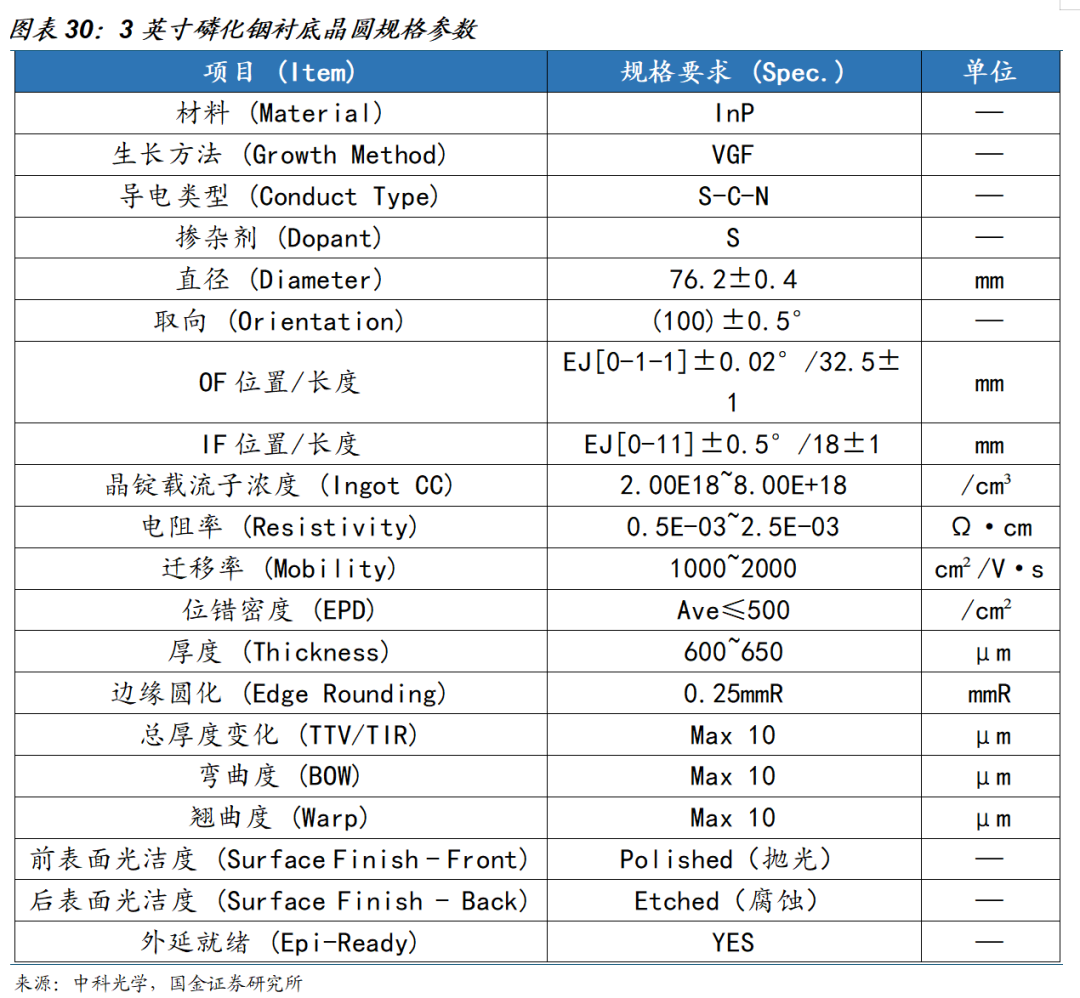

晶锭长出≠合格交付：切磨抛洗与全参数检测构成第二道良率闸门。单晶锭须经定向、多线切割、磨边、研磨、抛光、清洗多道精密加工方能成为外延级衬底：切片环节将切缝损伤层深度控制在 20–50μm，研磨采用含 Al₂O₃ 磨料的研磨液双面去除损伤层，CMP 化学机械抛光获得镜面级表面，背面湿法腐蚀去除应力层，再以 RCA 标准清洗工艺去除颗粒、金属离子与有机污染物，最终在洁净环境中真空封装以保证 Epi-Ready 表面不受污染。检测环节同样全参数受控：以 3 英寸 VGF 衬底为例，行业可交付标准要求位错密度 EPD 平均值不高于 500/cm²、厚度 600–650μm、总厚度变化 TTV≤10μm、弯曲度 BOW≤10μm、翘曲度 Warp≤10μm，并以 Hall 测试表征电阻率与迁移率、对直径、厚度、表面颗粒度等全检。

壁垒总结：设备可采购，但"温场—磷压—批次一致性"的稳定复现难以速成。综合前道与后道，我们将 InP 扩产壁垒归纳为四类：一是单晶炉与温场系统，炉体可外购，但温场配方、炉间一致性与批次验收能力需要长期数据积累；二是 PBN 坩埚、石英安瓿等耗材与磷压控制的匹配，容器洁净度与封接强度直接影响污染、漏气与批次稳定；三是切磨抛洗设备与检测、洁净工程的同步就绪，检测能力决定交付节奏；四是熟练工人，砷化镓团队的装料与温场调试经验可迁移，但磷压控制、孪晶抑制与客户规格仍需独立验证。从结果看，学术界的共识是制备大尺寸 InP 单晶的两大主要难点即"提高晶体成品率"与"降低晶体应力"，而这正是设备之外最难复制的部分。因此我们认为，InP 扩产是"设备+温场+材料+操作"四要素长期匹配的过程，规划产能向合格交付的转化存在客观时滞，这正是行业供给弹性持续低于预期的根本原因。

3.3 磷化铟缺不缺：AI 需求前置放大缺口，价格、订单与批文决定短期景气

AI高速互联是2026—2027年需求高增的主因，且材料消耗随速率代际非线性放大。我们认为，磷化铟需求的基本盘由传统电信/接入网稳步增长构成，但边际增量几乎全部由AI数据中心高速互联贡献：据LightCounting预测，2026年全球以太网光模块市场规模将达260亿美元，其中800G与1.6T合计约146亿美元、占比约64%，行业进入800G全面普及、1.6T规模商用阶段；工信部《高速光模块产业发展白皮书》披露，2026年全球1.6T光模块出货约1500万只、市场规模约45亿美元。需求测算的核心变量在于“模块量×每模块芯片数×面积系数÷每片有效芯片数”：一只800G光模块需要4—8颗磷化铟基激光器芯片，而1.6T光模块的芯片消耗量约为800G的近3倍，速率每升级一代，磷化铟消耗并非等比增长而是加速增长，因为更高速率意味着更多激光器芯片与更高单颗功率。集邦咨询数据亦显示，2026年全球800G及以上光模块出货量预计超过6300万只、占整体出货量约六成。

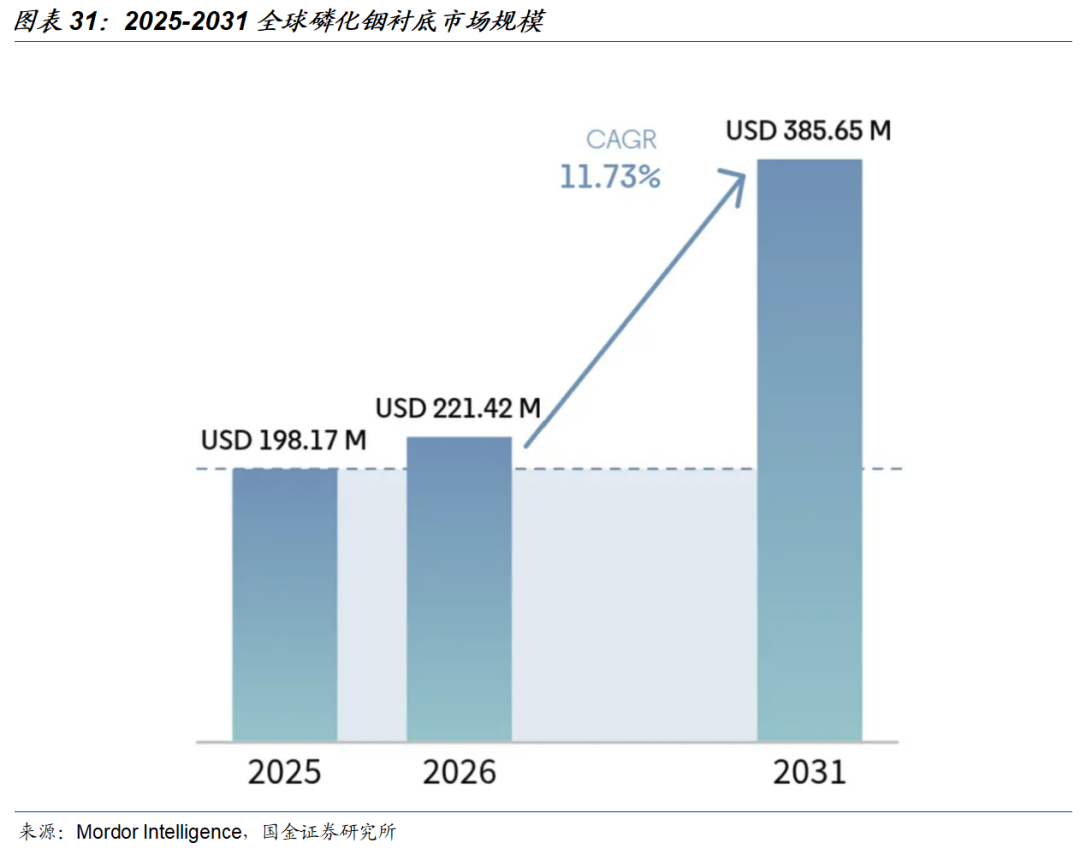

从总量看，市场研究机构Yole预计2026年全球磷化铟衬底需求将达260万—300万片（折合2英寸当量），而有效合规产能仅约75万片，供需缺口超过七成。折合4英寸口径，2026年全球磷化铟衬底需求接近200万片，2027年预计攀升到250万至280万片，到2028年可能进一步增长至400万到500万片。供给刚性的根源在于格局与工艺双重约束：全球九成以上产能集中于日本住友电工、美国AXT（旗下北京通美）与日本JX金属三家，单晶生长需在1000多摄氏度、约27个大气压条件下进行，从设备调试到通过下游激光器厂商的器件验证与可靠性认证通常需要一到两年，全产业链库存仅够支撑约3个月。产业界的判断亦验证缺口持续性：Lumentum总裁兼CEO公开表示磷化铟供需缺口已超过DRAM和NAND闪存，电信客户订单量从“数百件”跳升至“数亿件”、已排到2028年。

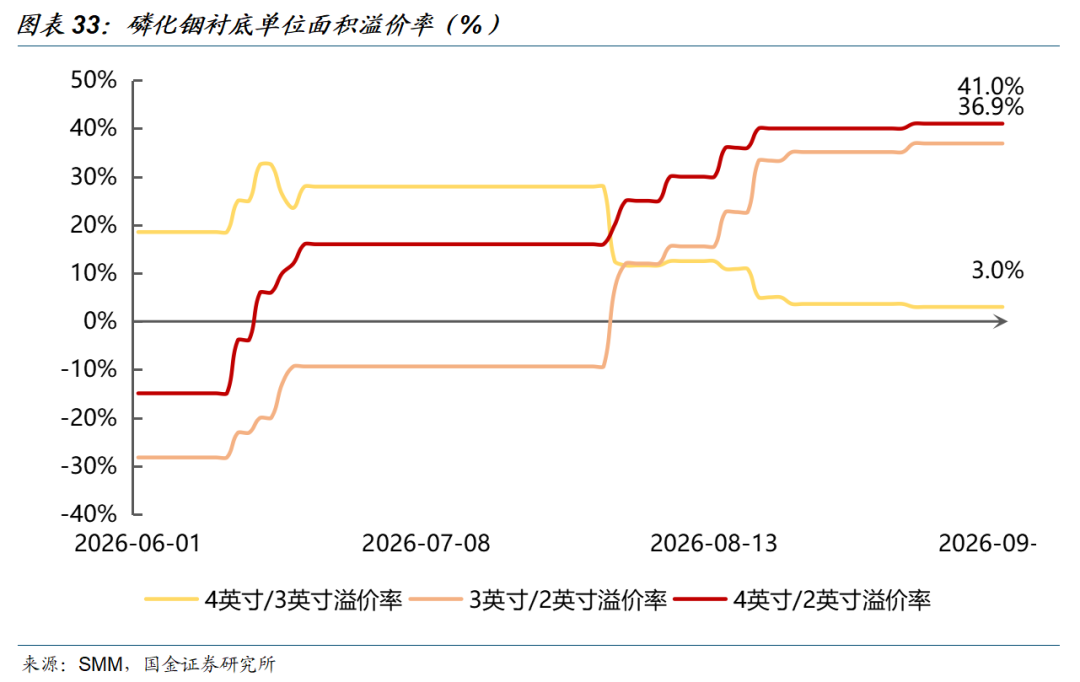

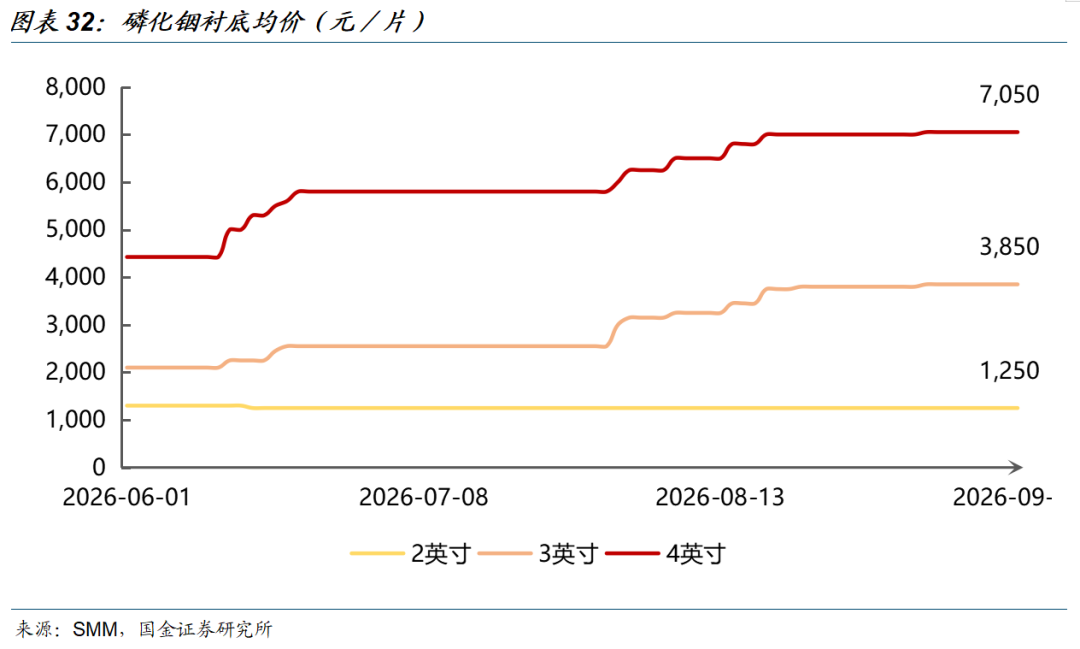

高频报价与单位面积溢价是大尺寸化偏好的直接证据，也是国内景气的核心验证指标。国内市场上，上海有色网（SMM）数据显示，8月6日我国4英寸磷化铟衬底当日均价达6250元/片、较年初上涨约45%。海外市场涨幅更为陡峭：2英寸通信级衬底价格由2025年初约800美元/片暴涨至2026年4月的2300—2500美元/片、涨幅接近2倍，6英寸高端衬底价格则从1400美元/片涨破5000美元/片、涨幅超过250%，大尺寸的涨幅显著高于小尺寸，反映下游对外延加工一致性、先进工艺配套设备与加工效率的偏好持续提升。价格上行已沿产业链传导至原料端：国内精铟现货价格自年初约2960元/千克攀升至8月中旬的5400—5500元/千克、涨幅逾80%，用于磷化铟衬底的7N级高纯铟报价已突破6000元/千克。交易结构同样印证紧缺：当前现货市场普遍有价无货，头部光芯片企业普遍需要提前支付30%—50%预付款锁定未来两年的衬底产能份额，甚至出现企业一次性锁定10万片衬底的情况。

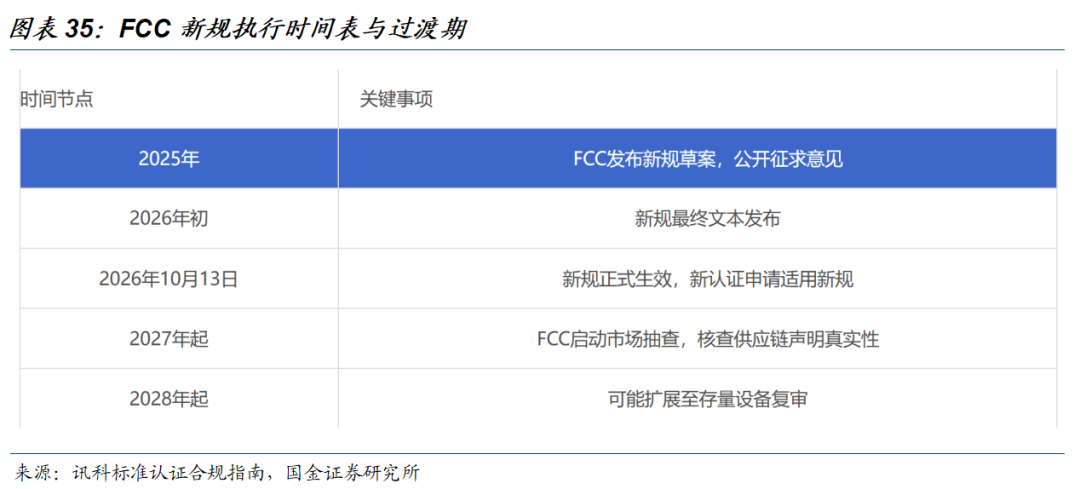

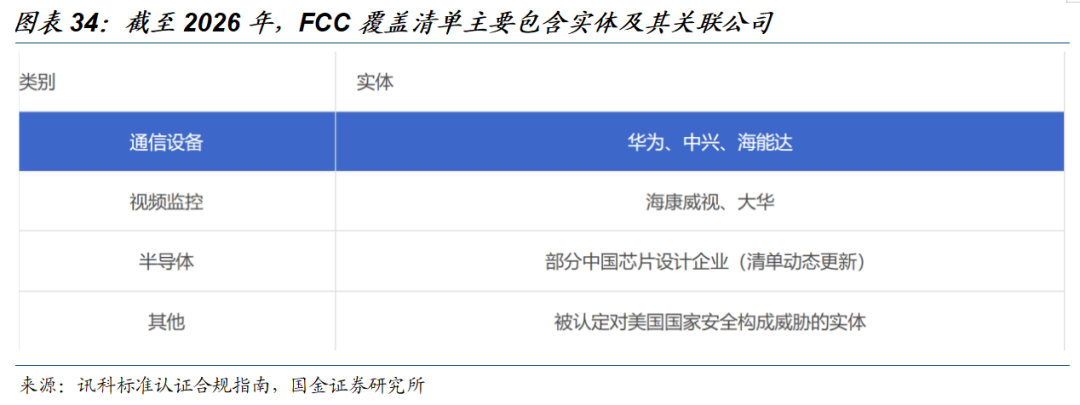

出口许可与FCC规则作用于不同环节，国内外正割裂为两套供需逻辑。供给约束之外，政策变量进一步放大了区域错配：2025年2月4日，商务部与海关总署发布第10号公告，将磷化铟（3C004.a）、三甲基铟（3C004.b）、三乙基铟（3C004.c）及相关生产技术（3E004）同步纳入出口管制，出口须依法申请许可，公告自发布之日起正式实施。政策影响已实质显现：管制落地后，国内精铟价格快速上行，海外部分光芯片和外延产能加速向国内转移，国内光芯片企业同步快速扩张。海外一侧，美国FCC针对中国光通信链条的动作持续加码：2026年8月外媒报道FCC正着手制定禁止进口中国制造光模块的裁决、拟于年内公布生效，美国本土Lumentum、Coherent等厂商规模均不及占全球约27%市场份额的中际旭创；同时FCC定于2026年10月13日实施新规，凡含有“覆盖清单”（Covered List）实体所生产或设计芯片、模块及组件的电子设备将无法获得FCC设备认证。由此我们认为，全球账面供需平衡已无法代表区域可得供给：国内市场的核心矛盾是“真实缺口+库存低位”，海外市场的核心矛盾是“仅有住友、JX可自由交付+许可审批节奏”，两套逻辑的价格、交期与订单结构将长期分化。

高端 PCB 技术产业化不及预期风险。

M9 覆铜板、mSAP、CoWoP、正交背板等新技术存在良率爬坡、工艺调试难题，若迭代落地进度慢于行业预期，高端 PCB 价值量提升、ASP 上行逻辑或将被削弱。

SOFC 产业链扩产与原材料供给风险。

SOFC 产业链核心原材料氧化钪全球供给有限，若上游稀散金属供给紧张、价格大幅波动，会制约电堆企业扩产节奏，影响产业链企业订单兑现。

磷化铟衬底扩产及技术替代风险。

磷化铟单晶生长工艺壁垒高，产能释放存在较长验证周期；同时硅光、薄膜铌酸锂等新技术迭代，若替代进程快于预期，会对磷化铟衬底的需求产生冲击。

贸易及出口管制政策变动风险。

国内外出口管制、FCC 等监管政策持续变化，会影响材料、光模块、硬件设备进出口，造成供应链割裂，扰动企业订单获取、原材料采购与海外市场拓展。

原材料价格大幅波动风险。

铜、金、树脂、稀散金属等上游原材料价格若出现大幅上涨，会挤压 PCB、SOFC、光通信器件制造企业利润，且下游价格传导存在时滞，带来盈利波动风险。
