这就是BGA（球栅阵列封装）的核心逻辑。作为先进封装的基石，BGA也是甬矽电子五大产品线里承上启下的一条中枢大动脉。
“千脚底座”：BGA的“站稳”哲学
在甬矽电子的BGA产品矩阵中，主打两条极具竞争力的路线：
WB-BGA（打线BGA）
让芯片正面朝上，用精密的金属线将焊盘“桥接”到基板，工艺成熟、性价比极高。
Hybrid BGA（混合封装）
将倒装芯片（Flip Chip）与打线芯片装进同一块基板。通常，高速运算的信号交给倒装直连，供电与外围控制交给打线——两者各司其职，在性能与成本之间实现了良好平衡。
相比从四周“出脚”的传统封装，BGA将外部引脚化作底部的阵列焊球。不仅寄生参数（封装里多余的电阻电感）减小，高频信号延迟随之降低；同时，这成百上千个微小焊球还能缓冲热膨胀系数（CTE）失配带来的应力——当芯片与电路板受热膨胀“步调不一”时，硬碰硬会开裂，而焊球就像一圈自带弹性的“减震垫”。
硬核拆解：挑战12nm / 6nm的工艺极限
掰开参数来看，甬矽电子的BGA技术不仅是量产主力，更在不断挑战工艺极限：
超高密度互连
甬矽电子BGA最大尺寸可做到22.5×25.3毫米，引线数超过1500根。打线焊盘间距/开口（BPP/BPO）做到了45/39微米，这仅相当于人类头发丝直径的六成！
攻克“脆皮”ELK晶圆打线
在先进制程中，12nm ELK（超低K介质层）极脆，打线如同在“薯片”上雕花，极易造成晶圆损伤。甬矽凭借精准的键合参数控制，成功实现了在12nm ELK晶圆上的高可靠性铜线键合。
高阶异构混装
具备承接6nm先进制程倒装芯片与打线芯片同板混装（Hybrid）的能力，满足客户对高算力、高集成度的严苛需求。

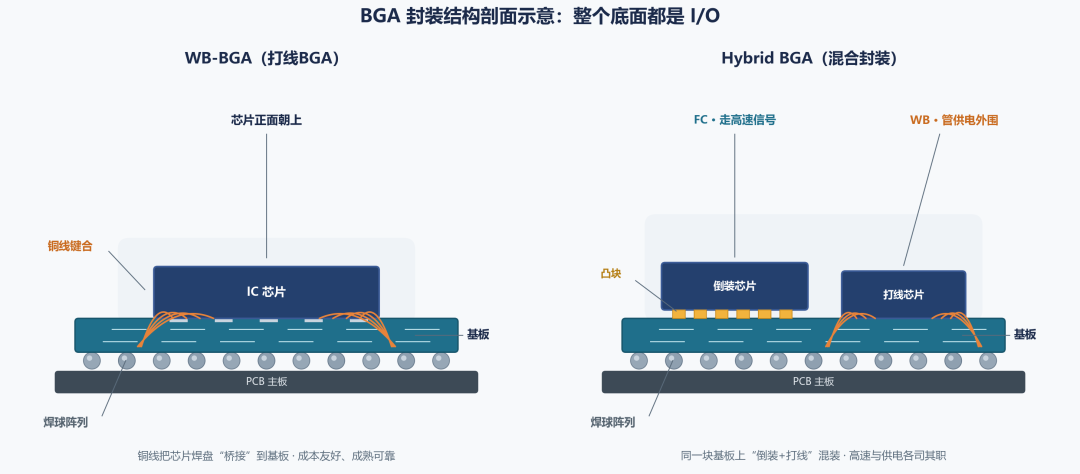

▲BGA封装结构剖面示意图（WB-BGA与Hybrid BGA）
四大硬核战场，各有一把钥匙
这两条路线并非实验室概念——甬矽电子全部产品均为中高端先进封装，WB-BGA、Hybrid-BGA正是量产主力，应用方向涵盖TWS耳机、智能音箱、OTT机顶盒与触控手机等终端产品。在四大“硬核”使用场景中，它们的共同底气在于：BGA引脚更多、间距反而更宽，终端组装成品率随之提升。
应用场景 | 主流方案 | 解决的核心痛点 |
蓝牙/WiFi模组 | WB-BGA | 集成度高、成本敏感，焊球阵列提升组装良率 |
基带/AP/触控 | Hybrid BGA | I/O密集、信号高速，混合封装兼顾算力与密度 |
AR眼镜 | 高密度BGA | 空间寸土寸金，小尺寸里塞进更多功能 |
MEMS麦克风 | 传感器类BGA | 声学腔体+微型化，兼顾结构与电性能 |
以蓝牙模组为例：TWS耳机充电盒、智能门锁、智能音箱里都有它，量大还得可靠。采用BGA封装在这里有个隐藏技能——回流焊自对准效应。
在贴装加热时，底部的焊球熔化，其表面张力会自动将略微贴歪的整颗封装拉回正位，精准对准主板焊盘。说白了，这是一种“即使稍微放歪了，也会自己站直”的聪明封装，让下游厂商的生产省心。

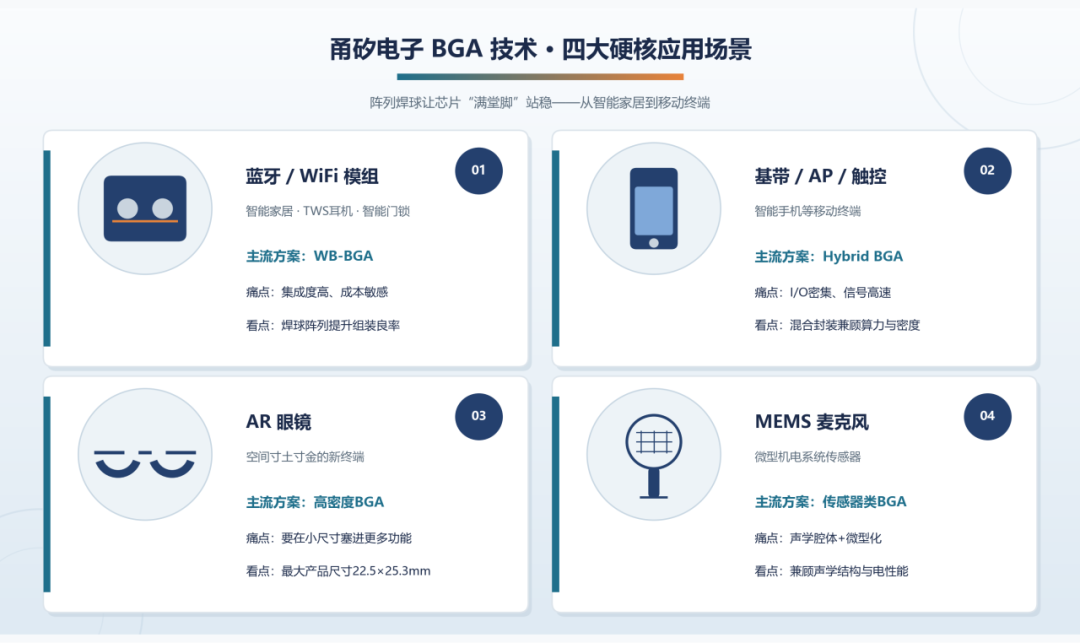

▲甬矽电子BGA技术四大硬核应用场景
从“边缘引脚”到“满堂矩阵”的跨越
从QFN/QFP的四周排布，到BGA的满堂矩阵，半导体封装演进的物理逻辑始终只有一句：让芯片站得更稳、连得更快、占得更小。
在甬矽电子的全场景产品版图中，BGA向下承接了QFN成熟工艺的升级需求，向上则铺平了通往Flip Chip（倒装）与SiP（系统级封装）的系统级集成之路。
作为消费电子芯片离开晶圆厂之后穿上的“第一双鞋”，甬矽BGA技术正以扎实的工艺底座，陪伴更多芯片，稳稳地走向万物互联的星辰大海。
