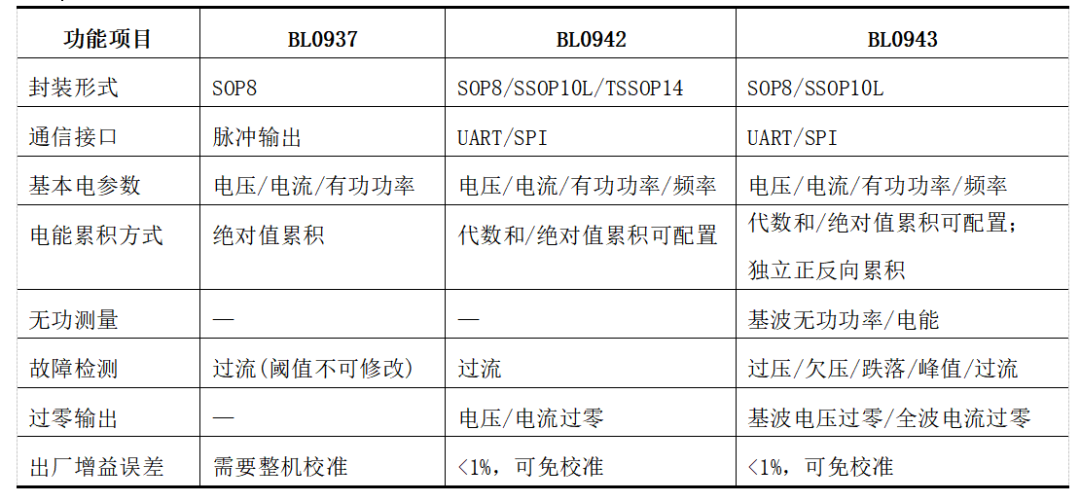

上海贝岭一直深耕物联网能效监测领域，推出了一系列的能效监测计量芯片。单路电能计量芯片根据客户应用场景要求适时升级，从BL0937到BL0942实现了从脉冲输出到数据通信、从整机校准到免校准的跨越；新推出BL0943单相免校准多功能计量芯片，实现了从基础计量到高级电能质量监测的升级，包括无功测量、双向计量、五维故障检测等功能，形成覆盖基础到高端应用的完整产品矩阵。

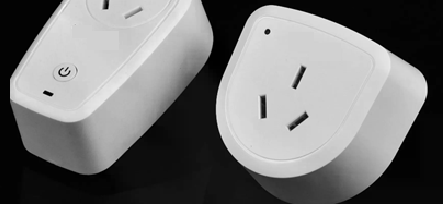

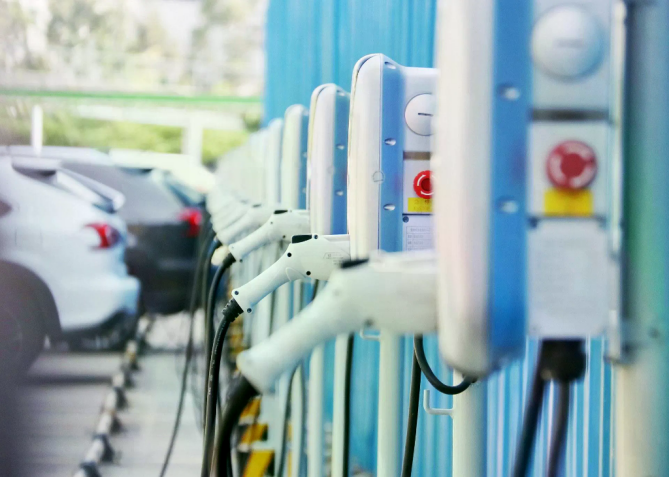

BL0943是上海贝岭单相免校准电能计量芯片BL0942的迭代产品，典型应用场景覆盖智能电表、充电桩、新能源汽车充电枪、能耗监测终端等物联网电力计量领域。

• 电流有效值测量范围（5mA~30A）@1mohm

• 有功电能测量范围（1w~6600w）@1mohm@220V

• 可输出电流/电压有效值，快速电流/电压有效值，有功/无功功率

• 批次出厂增益误差小于1%

• 电流通道具备过流监控功能，监控阈值及响应时间可设置

• 可配置V_ZX/I_ZX/V_OV/I_OV/V_UV/ I_PK/V_PK/V_SAG输出

• 内置波形寄存器，可输出波形数据用于负载类型分析

• SPI（最快速率支持900KHz）/UART（4800-38400bps）通信方式

• 电源掉电监测，低于2.7V时，芯片进入复位状态

• 内置1.2V参考电压源

• 内置振荡电路，时钟约4MHz

• 芯片单工作电源3.3V，低功耗10mW（典型值）

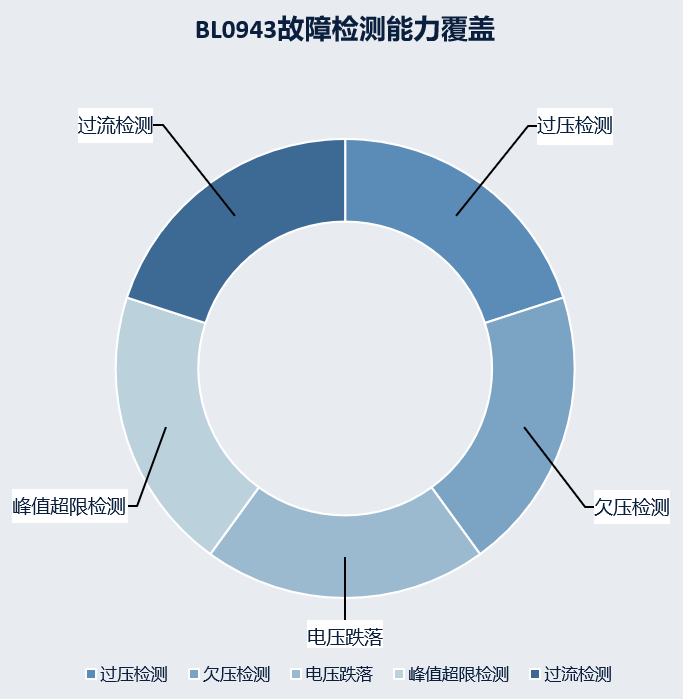

BL0943将故障检测从BL0942的单一过流监控扩展为过压、欠压、电压跌落、峰值、过流五维立体监测体系，响应时间10mS-320mS可配置。

• 过压检测：实时监测电压超过额定值120%-130%的异常状态，防止因电网电压过高导致用电设备损坏；

• 欠压检测：识别电压低于额定值90%以下的工况，及时预警供电不足风险，保护敏感电子设备正常运行；

• 电压跌落检测：捕捉持续半周波至数周波的电压暂降事件，适用于电能质量扰动监控；

• 峰值超限检测：检测电压与电流的瞬态峰值是否超过限值，为故障分析与电能质量诊断提供数据支撑；

• 过流检测：保留BL0942的功能，阈值可通过软件灵活配置，兼顾快速保护响应与抗干扰稳定性；

• 故障报警输出：故障状态可通过寄存器读取，也可通过CF管脚硬件输出，提供灵活的软件与硬件报警方式；

BL0943在BL0942的基础电参数（电压/电流/有功功率/有功电能/频率测量）以外，还提供更多电参数以满足智慧能源领域对无功测量、分布式能源双向计量的技术需求。

• 基波无功功率与电能测量：支持IEC 62053-23标准要求；适用于无功计量场景；

• 独立正反向电能累积：分别记录正向用电与反向送电电量，适用于光伏并网、V2G充电桩等双向计量场景；

• 电参数刷新时间可配置：支持20mS/40mS/80mS/160mS/320mS五档，高刷新率适用于需快速响应的实时监测场景，SPI/UART模式均支持多地址数据连读；

• 内置波形寄存器：为故障分析提供原始数据，支持负载类型分析与电能质量诊断；

• 计量精度：在新增功能的同时，有功电能测量精度仍满足IEC 62053-21的1级或2级标准，确保计量准确性不打折扣；

注：BL0943评估板可测量到0.5W微小功率。

从BL0942向BL0943的迁移遵循"硬件零改动、软件轻升级"策略。

硬件迁移要点

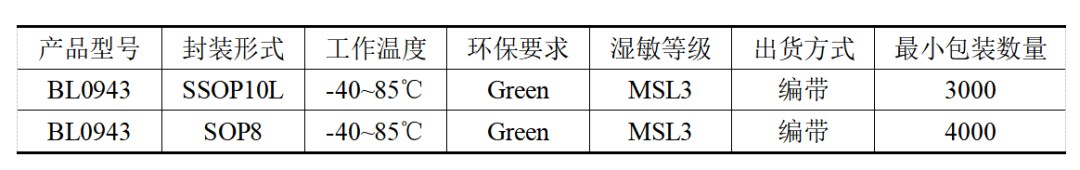

• SOP8与SSOP10L封装管脚定义完全兼容，PCB Layout无需修改即可直接替换；

• 外围电路（采样电阻、电源）参数与BL0942保持一致，无需重新设计；

• 通信接口的硬件连接方式不变，SPI/UART可直接沿用；

软件适配指南

• 更新驱动程序以支持新增功能（故障检测阈值设置、无功电能、正向电能、反向电能等）；

• 在初始化流程中增加对BL0943特有功能的配置，如设置刷新时间、故障检测报警使能等；

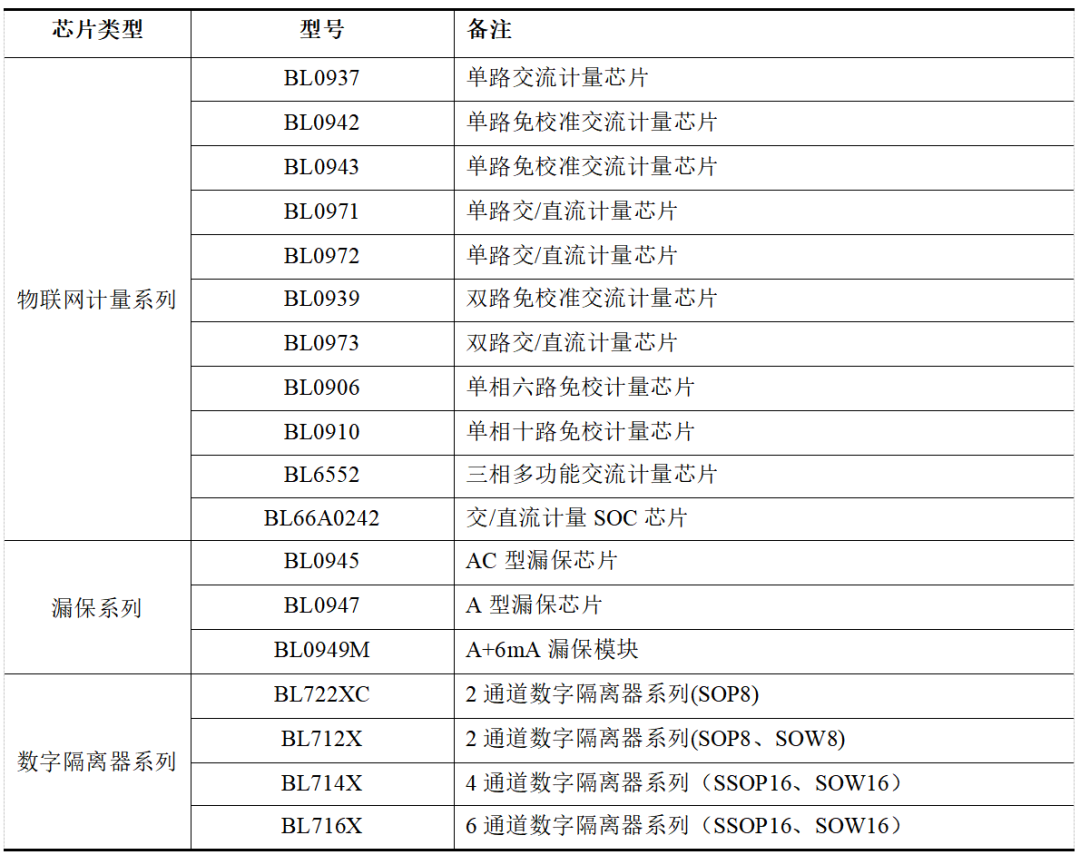

上海贝岭拥有完善的电源管理、信号链等系列产品可供选择。以下为部分物联网应用的产品型号，更多型号请查阅贝岭官网。
