近日，在江苏盐城500千伏高荣变电站主变压器扩建工程现场，参建人员使用自主研发的变电站（换流站）模拟带负荷试验装备，为即将投运的变压器做了一次“岗前体检”。
这个“体检”没有复杂的接线流程，只需通入小电流，就能“撬动”足够大的试验能量，并获得精准的“体检”结果
变压器是变电站的“心脏”。新变压器投运前，必须通过模拟带负荷试验来检验变压器的状态和保护装置工作是否正常。如果设备问题在试验阶段未被发现，投运后一旦发生故障，就可能影响电网安全稳定运行。
过去，这项“体检”长期依赖传统手段；如今，使用新装备后，变得更加高效、可靠。
打个比方，变压器内部的电路好比一条河道，模拟带负荷试验就是在正式通航前，先放一股水，测试河道是否畅通。但变压器内部电阻较大，好比河道里有淤泥，普通小水流冲不动，很难检验出问题，就得用大水流。
在模拟带负荷试验中，工作人员在变压器低压侧施加一个模拟负荷电流，让整套一次、二次设备都处于带电运行状态，模拟真实投运后的工况，继而验证各项功能，如保护、测量、计量功能是否完备。
过去，大型变压器的模拟带负荷试验主要采用“短路法”。这种方法需要容量较大的电源，还得连接短路线和测试仪器，准备工作耗时较长。
更关键的问题是，“短路法”产生的电流通常只有几安培到几十安培。对于需要大电流才能校验的保护装置，“短路法”的小电流难以验证其是否存在缺陷。
为解决这一问题，2015年，国网江苏电力组织研发变电站（换流站）模拟带负荷试验装备。2016年2月，装备在1000千伏特高压南京变电站完成首次实景应用。2024年，成套装备被研制出来。2026年，成套装备完成孵化升级。
新装备有四大核心优势：
01
输出能力强
电流“放大镜”，让隐患无处藏身
通过电容补偿技术，新装备能把8～10安培的输入电流放大到100安培输出，将试验能量提升10倍以上。这样一来，以往用小电流无法校验的保护装置，现在就可以准确验证了。
操作智能化
智能“大脑”自动匹配，一键搞定
研发团队调研了12个省（区、市）的30余座变电站，获取近千组关键数据，建成了大型变压器补偿电容数据库。
在大量数据的辅助下，设备实现了根据不同电压等级自动匹配输出参数，减少了人工计算和参数调整的工作量。
集成化程度高
集成“轻骑兵”，运输方便组装快
电容补偿装置、控制保护系统等集成在成套机柜中，大大节省了现场组装、调试的时间。
应用成套装备后，全站模拟带负荷试验时间缩短了50%以上，整体试验效率得到明显提升。
数据可靠
安全“守门员”，精准排雷不留死角
试验中产生的感性负荷数据更加贴近运行实际，通过高精度仪表对模拟负荷的电流、电压幅值及相位角度进行实时监测，显著提升了数据的准确性。
由此，变电站大电流模拟带负荷的试验效果得以实现，相应二次电流大幅提升至几十至上百毫安，能够有效检验保护装置的动作正确性，为变电站是否具备投运条件提供准确依据。
目前，该技术已在30多座变电站（换流站）得到应用，首代产品已有6套设备完成推广。

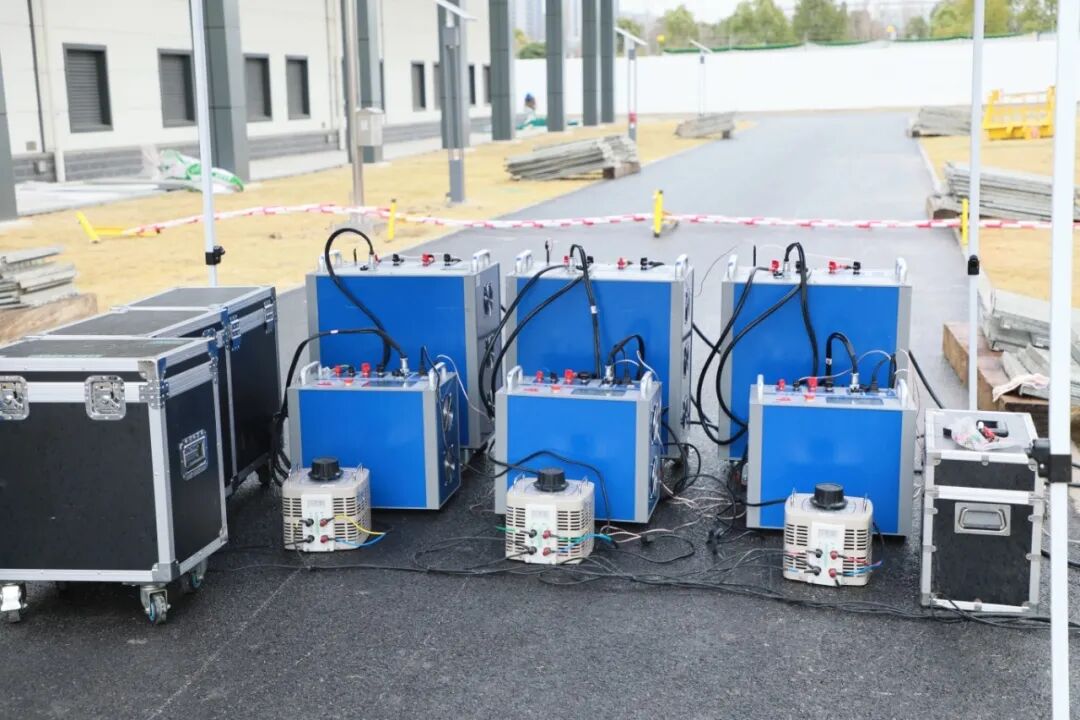

220千伏苏州蠡口变电站使用该设备开展模拟带负荷试验。
