HBC、NVHBM、zHBM、HBF……为何半导体厂商集体对HBM修修补补？
时间：2026-09-07 07:53
上述文章报告出品方/作者：中国电子报；仅供参考，投资者应独立决策并承担投资风险
![]()
![]()

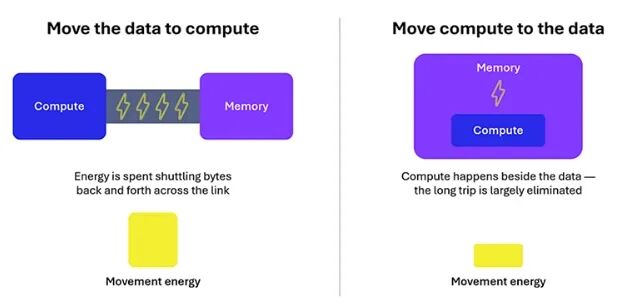

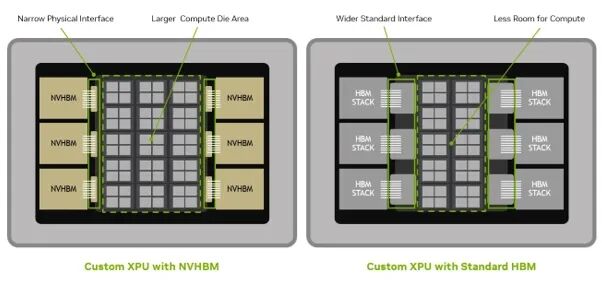

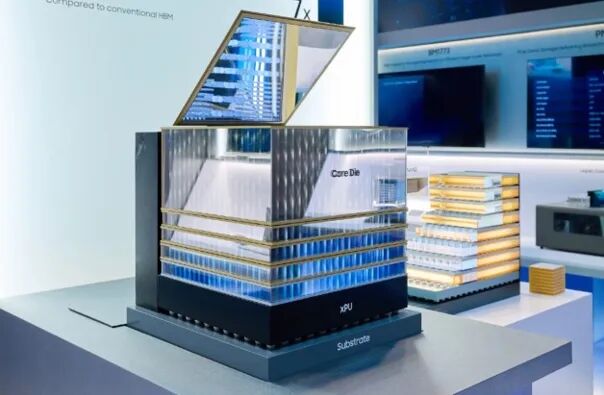

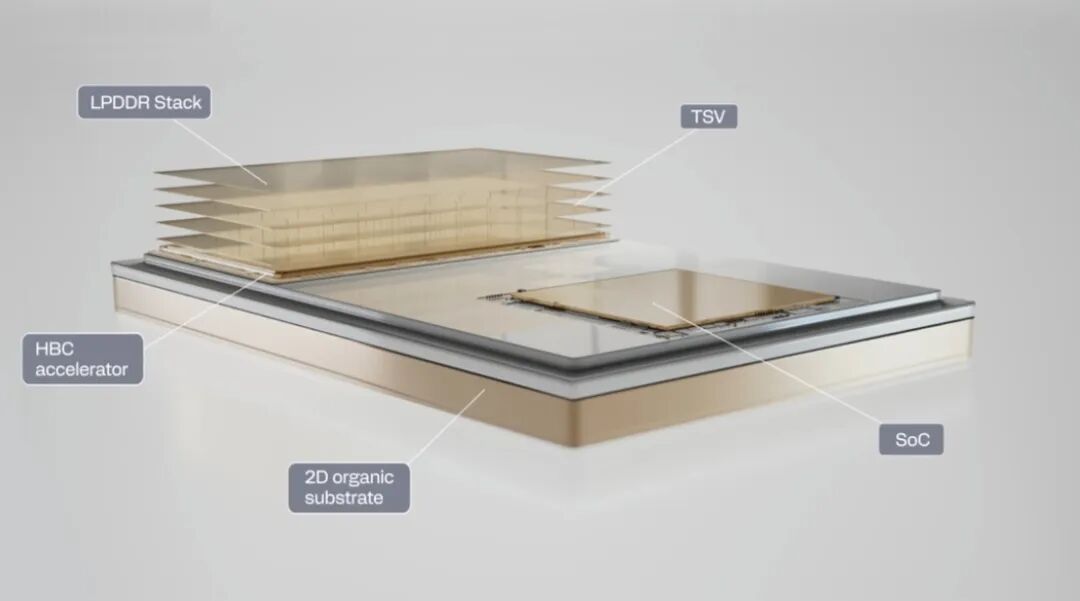

HBC、NVHBM、zHBM、HBF……近期，高通、英伟达等头部芯片设计厂商（Fabless）与三星、SK海力士、闪迪等存储原厂持续“输出”新的存储概念。乍一看，它们的名称似乎都与HBM存在着若隐若现的关联，事实上也确实如此——它们的出现源于半导体厂商对于内存的一种“集体焦虑”：在智能体、大模型引领的计算变局中，HBM作为当前主流的内存方案，正在面临越来越大的缓存容量和token成本压力。产业链上下游的企业正在以各自的方式探索破局之道。在ChatGPT登场的2022年，“算力”是AI部署乃至半导体增长的叙事主线，谁的芯片算得快、谁的集群堆料足，就更容易在资本市场和流量声势占据上风。然而，当AI从尝鲜期走向实干期、聊天的机器人变成干活的智能体，AI系统的能力标尺，已经从“算得快不快”的单一逻辑，走向实际的工程问题。首先是数据搬运正在成为AI系统的新瓶颈。在AI推理阶段，模型需要经历两个阶段来回应用户提问：在预填充阶段，模型读取提示词，此阶段需要完成大量的算术运算，适合在密集矩阵引擎上执行；但在解码阶段，模型一个一个地生成token，每生成一个token都需要从内存中读取模型参数和累积的上下文。当大量数据在计算单元与内存之间来回搬运，计算组件就会浪费大量时间、能耗和成本，空置着等待操作数（数据）从内存传过来。其次是KV Cache（模型为避免重复计算而临时存储的键值对）急速膨胀。随着上下文窗口增长、对话轮次增多，KV Cache呈指数级增长。中信证券研报显示，AI从“简单对话”向“智能体”演进，驱动上下文需求从8K激增至1M tokens，单用户FP16精度下的KV Cache显存占用从5GB飙升至640GB以上。尽管AI模型和云计算厂商持续推出减少每token生成KV Cache量的技术，但最长上下文窗口正在以每年约30倍的速度攀升（Epoch AI数据），带来显著的显存容量压力。再次是token成本。数据搬运带来的功耗、封装集成度上升带来的成本压力、系统复杂度的持续提升，都在影响token生产的成本效益。而以上趋势，正在从不同层面考验AI系统的内存。当前，HBM是AI算力集群的主流内存方案。HBM将DRAM芯片垂直堆叠，再通过先进封装与计算引擎（GPU、XPU等）紧密互联，使计算与内存通过数据总线直连，从而在带宽、功耗、集成度上取得较好的平衡。但也需看到，HBM正在承受超长上下文和算力规模“爆炸式”增长的压力。比如，智能体、大模型的参数规模和上下文长度“狂飙”，正在“考验”HBM的能效。尽管HBM通过TSV实现各层DRAM连接，并与GPU封装在一起，大幅缩短了数据的物理传输距离，且持续提升接口宽度，已经是当前存储产品在带宽上的“最优解”，但依然无法避免数据在算与存之间来回搬运带来的功耗、热量和时间成本。KV Cache还在“压力”内存容量，HBM的优势是高带宽、低时延，但受限于层数和封装面积，在单卡容量上不占优势。token成本，也在“牵制”HBM的演进。虽然HBM可以通过提升接口带宽来改善数据搬运瓶颈，但更宽的接口会增加I/O面积和封装尺寸，并增加物理引脚和信号线，从而影响token成本。面向AI系统的一系列新需求和HBM的“吃力”之处，头部Fabless和存储原厂，开始对HBM进行“优化”或“补充”。针对数据搬运带来的能效问题，高通给出的解法是HBC（高带宽计算）。其核心理念是“近存计算”，将计算单元部署在数据近旁，让计算在数据所在之处执行，进而省去了数据离开内存、跨越芯片边界的环节。将数据搬运至处理器（左）与让计算“在数据内”进行（右）的能耗对比（来源：高通）在物理实现形式上，HBC将近内存加速器（NMA）从SoC中分离出来，直接放在垂直堆叠的LPDDR DRAM下方，通过硅通孔（TSV）连接各层，取代了传统长边HBM接口。HBC概念图，近存加速器在LPDDR堆栈下方（来源：高通）如此一来，数据密度最高的计算直接在内存封装中执行，仅经过处理后的精简结果需要向外传递。SoC则与HBC各展所长：SoC继续承担复杂、灵活的调度任务，HBC单元接手传统方式下数据搬运成本较高的运算。同时，近存加速器可以直接使用LPDDR堆栈的带宽，而不是通过外部接口的传输带宽。高通称，与竞品已公布的板卡级标准化产品参数相比，HBC技术支持的每瓦特带宽相比HBM技术提升6倍。当前，一个token的生成涉及前馈网络（FFN）层和注意力机制主导的两种计算，前者的数据相对静态、规律，后者则需要不断读取上下文，占用空间随序列长度而增长。高通对几种主流存储方案进行评估后认为，片上SRAM在小批量FFN处理中领先，HBM是全能型选手，而HBC有望成为注意力密集型工作负载的理想方案，并且随着上下文长度持续增长而越来越有优势。在产品化进度方面，搭载第一代HBC技术的高通飞龙AI250预计于2027年年中商用出样，其单卡带宽速率可达133TB/s，与采用LPDDR5X的AI200相比，有效内存带宽提升18倍。8月26日，英伟达提出NVHBM，并宣布亚马逊Annapurna Labs将成为首个在NVLink Fusion基础上协作开发NVHBM技术的合作伙伴。不同于高通将近存加速器“拆出来”放在内存堆栈下，英伟达的“换位”对象是内存控制器。NVHBM与标准HBM在裸片面积节省方面的对比（来源：英伟达）在主流的XPU（异构计算加速器）+HBM模式下，内存控制器大多集成在XPU中。NVHBM的策略是将英伟达定制的内存控制器集成到HBM基底裸片。英伟达称，相比标准HBM4E，NVHBM每堆栈可提供最高30%的内存带宽提升，从而使计算单元更快速地获得数据供给，提升用户的token吞吐量。在能效方面，HBM功耗降低最高达15%，这意味着能够在数据中心的XPU集群累积节省更多功耗。NVHBM的潜力还体现能为计算芯片腾出更多面积（可为XPU计算芯片释放最高25%的面积），从而为AI芯片的功能布局预留更多空间。标准HBM的带宽提升，多基于更宽的接口连接，却增加了整体封装尺寸。NVHBM采用定制基底裸晶，通过将内存控制器移至3D HBM堆栈并集成定制PHY，将PHY和支持电路面积减少了最多67%（相比JEDEC HBM4E）；更窄的接口还简化了中介层布线，在整个布局上提供最多80%的更多可用硅面积。英伟达表示，随着AI工作负载的多样化，腾出的芯片面积为超大规模数据中心运营商提供了更大的灵活性，使其能够针对推理服务、推荐系统、多模态流水线或内部训练工作负载优化XPU。在产品化路径上，英伟达正在建立一套标准的NVHBM实现方案（可由多家内存供应商提供），并通过NVLink Fusion为用户提供与内存制造商共同验证的NVHBM基底裸晶，以减少集成和验证环节的瓶颈。在芯片厂商思索破局之道的同时，存储原厂也看到了AI系统在数据搬运上的掣肘。为了减少AI处理器与内存之间的数据传输距离，三星在今年8月举办的FMS 2026上，提出了全新内存架构zHBM。不同于传统设计中将HBM与处理器并排放置，zHBM将HBM垂直堆叠在AI加速器上方。三星在FMS 2026上称，采用zHBM的下一代接口系统预计将实现约8倍于HBM5的性能。借助下一代晶圆键合技术，zHBM可实现超过HBM5 10倍的内存密度，同时能效提升3倍、热阻降低一半以上。在定制化设计层面，三星支持在内存与AI加速器之间的中介层集成客户定制IP，以扩展内存容量并增强加速器性能。三星还计划通过zHBM进一步优化AI处理器与内存的集成，以最大化AI系统性能。随着KV Cache膨胀，内存容量的压力与日俱增。对此，SK海力士与闪迪正在牵头推进HBF（高带宽闪存）的标准化进程，其目标是在保持类似HBM的高传输带宽优势的同时，将存储容量做上去。从架构来看，HBF采用了类似HBM的封装方式，同时将堆叠对象从DRAM芯片换成了NAND，也就是用TSV将NAND垂直堆叠，并通过中介层与GPU连接。如此一来，它既继承了HBM靠近计算核心的“区位优势”，又保留了NAND高存储密度、非易失的特点。闪迪称，在封装尺寸、堆叠高度、功耗与HBM4基本相当的前提下，HBF容量可达HBM的8～16倍，且成本相近。目前，SK海力士、闪迪等存储原厂对HBF的定位，更像是HBM的“容量补丁”。比如SK海力士提出了H3混合架构，将HBM与HBF整合在同一中介层并同时连接到GPU。其中，HBF负责读取模型权重和预计算的KV缓存，HBM负责存储动态的、频繁更新的数据，从而将HBM从容量负担中解放出来，专注实时任务处理。与此同时，美光也在尝试将NAND“推向”计算单元。产业讯息显示，美光正在探索近存NAND方案，其核心理念是让NAND以更短的路径连接GPU，比如将NAND与GPU共同封装或放置在GPU附近的板卡上，用于处理LLM权重、可复用的推理数据以及KV缓存等。各家芯片和存储厂商围绕内存设计理念的一系列动作，反映了AI基础设施构建的底层逻辑正在迭代更新，纸面算力不再是核心标尺，数据搬运能力、token吞吐能力、每瓦特性能等指标正变得更加关键和紧迫。但哪种新的存储路径能够落地，还要看各家企业与产业链的协同能力，如何构建易于部署的生态系统，以及整体的系统效能和成本。并且，AI的形态还远未稳定，或许未来几年又会有新的AI范式，继续倒逼存储产业的转型升级——但可以肯定的是，这已经不仅是存储原厂要面对的课题
