随着AI大模型训练与推理需求增长，AI芯片向高算力、高功耗方向演进，先进散热成为释放算力的重要环节。金刚石凭借超高热导率、低热膨胀系数等优势，有望成为高端AI芯片的重要散热方案。
目前，全球企业积极布局金刚石散热，海外厂商在CVD金刚石材料和系统应用方面具备先发优势，国内企业依托人造金刚石产业链，加速向半导体级材料和热管理应用拓展。尽管产业发展当前仍面临成本、工艺成熟度等挑战，但随着AI芯片功耗提升，金刚石散热产业化进程有望加快，相关材料、设备及应用环节有望迎来发展机遇。
以下内容我们就聚焦金刚石散热行业，对金刚石散热市场概况、技术谱系、产业突破与市场难点、产业链、竞争格局、相关公司发展情况、市场空间等问题展开具体分析梳理，试图通过上述方面，加深大家对金刚石散热行业的了解。
01
金刚石散热行业概况
1、金刚石为理论综合性能最优的散热材料
金刚石是自然界综合散热性能最优的材料，在热导率、热膨胀系数与电学特性上对芯片封装需求形成系统性适配。金刚石散热，是将金刚石材料作为热量的传导介质，紧密贴合于芯片产热核心，将热量迅速向外扩散导出。

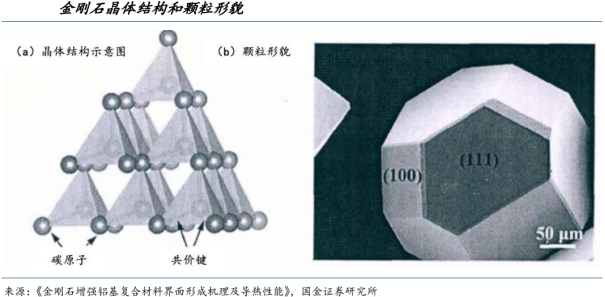

金刚石是碳元素的同素异形体，由碳原子以sp³杂化共价键形成正四面体网络结构。1913年布拉格父子通过X射线衍射首次解析出这一晶体结构，1954年美国通用电气（GE）则首次通过高温高压法（HPHT）成功实现人工合成，标志着工业量产时代的开端。

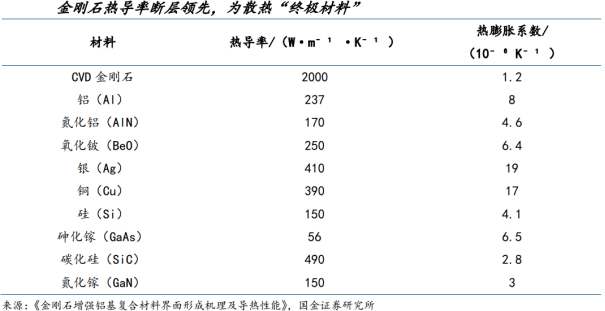

金刚石是自然界热导率最高的材料，单晶金刚石室温热导率达2000～2200W/(m·K)，是铜的5～6倍、铝的9倍以上，其导热机制基于声子传输而非自由电子，从根本上突破了传统金属材料的导热上限。除极高热导率外，金刚石还兼具与主流半导体材料高度匹配的低热膨胀系数（CTE约1.0～1.2×10⁻⁶/K）、优异的电绝缘性（电阻率>10¹²Ω·cm）以及低介电常数（5.7），这些特性使金刚石成为解决AI芯片、GaN功率器件等高热流密度场景散热难题的“终极材料”。
2、目前多采用"被动传导 主动驱散"的组合散热方案

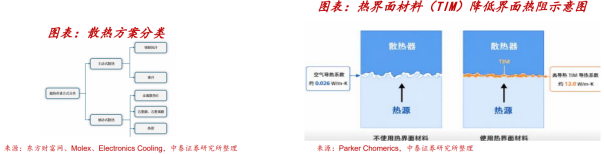

根据热传递方式不同，散热方案可分为被动式散热和主动式散热。按照热传递路径不同，散热方案可分为被动式散热和主动式散热。被动式散热不配置动力元件，主要通过热界面材料、散热盖板、散热片/热沉等结构，将芯片热量由近端传导并扩散至外部；主动式散热则通过风冷、液冷、冷板、浸没式液冷等方式，将热量进一步带出系统。
目前单一的散热方式基本无法解决系统级散热问题，因此高性能的CPU、GPU中主动散热与被动散热往往协同使用，形成"被动传导 主动驱散"的组合方案。在高功耗AI芯片中，散热路径通常表现为“被动传导 主动驱散”的组合：先由芯片表面的TIM层、铜基盖板或散热片将热量横向扩散，再由风冷或液冷系统将热量导出。该结构下，散热效率不仅取决于主动散热能力，也受到被动散热材料导热性能、界面热阻和封装结构路径影响。
英伟达H100：芯片表面涂覆TIM层（导热材料）上方覆盖大尺寸均热板将热量横向均匀扩散，均热板上方为主动式风扇或冷板液冷模块，高密度服务器环境中还需额外配置机柜级风扇墙辅助排热。
谷歌TPUv8：采用小冷板 微通道液冷方案，冷板内部加工有微米级流道，冷却液流经微通道时通过强制对流带走热量。
3、AI算力功耗指数增长，传统散热方案面临物理极限，金刚石散热有望成终极解决方案
AI算力的持续扩张正从两个维度同时突破传统散热方案的物理极限：整体功耗的急剧攀升使系统级散热压力倍增，局部热流密度的剧烈集中则要求从芯片内部实现精准均热，两者共同推动散热技术路线从“宏观风液冷”向“微尺度高导热材料集成”的根本性转变。

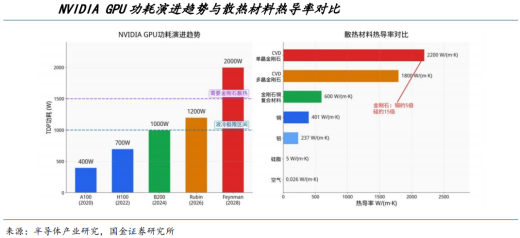

AI芯片功耗的指数级增长已超越传统散热方案的物理极限，散热正在成为定义算力天花板的核心变量。英伟达GPU单芯片功耗从2020年A100的400W跨越至2024年Blackwell的1000W，风冷时代由此终结，液冷成为标配；2026年Rubin/VeraRubin架构功耗进一步提升至1200W以上；2028年规划中的Feynman架构单芯片功耗预计突破2000W，已超越传统液冷的极限区间。

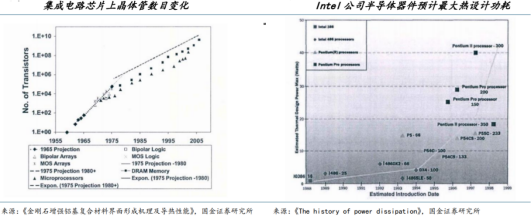

这一趋势的深层根源在于登纳德缩放定律的失效。摩尔定律驱动的晶体管密度持续提升，但传统意义上“晶体管缩小、功耗密度不变”的登纳德缩放定律在2000年代中期便已失效，晶体管数量的持续增加与功耗密度无法同步降低的矛盾，使芯片总功耗随算力提升而急剧攀升，且这一趋势在可预见的未来内不存在逆转的可能。

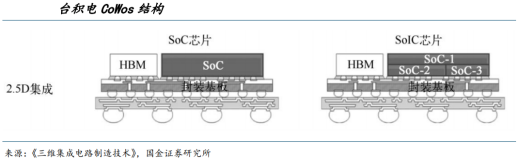

与此同时，AI芯片封装向CoWoS、SoIC等2.5D/3D堆叠方向演进，进一步加剧了系统级散热压力。每增加一层堆叠，热路径随之延长，热阻随之叠加。先进封装中广泛采用的Lowk介电材料热导率通常为0.2～0.4W/(m·K)，是当前芯片内部散热的最主要瓶颈；TIM1（4～80W/(m·K)）、铜封装盖（约400W/(m·K)）、TIM2（约2～7W/(m·K)）等各层界面热阻依次叠加，在3D堆叠结构中累积效应随堆叠高度呈指数级增长，材料体系的根本性升级势在必行。

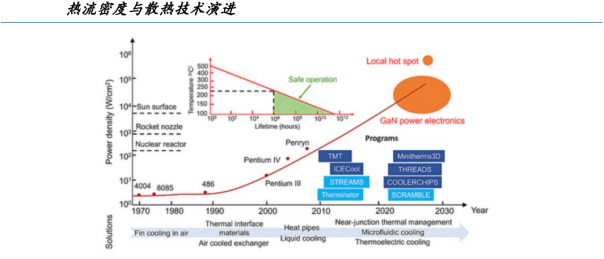

真正决定散热难度的并非总功耗，而是局部热流密度——AI芯片热点处的热流密度已从核反应堆能级跨越至太阳表面能级，传统散热方案在芯片近结界面已彻底失效。随着多芯粒与3D堆叠设计发展，未来AI芯片局部热点热流密度可能达到或超过1000W/cm²，对传统风冷和常规冷板形成严峻挑战。这种量级的跃迁意味着散热瓶颈已从传统的系统级换热彻底转移至芯片近结界面，仅靠封装外围的散热优化已远远不够，必须在芯片内部实现精准均热。

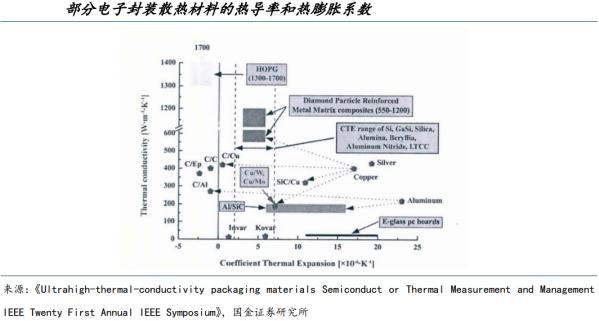

金刚石散热在热导率、热膨胀系数、电学特性等方面均有很强的适配性。
极高的热导率：金刚石热导率在所有已知材料中处于绝对领先地位，是解决AI芯片局部热流密度过高问题的可行材料选择。单晶金刚石室温热导率达2000～2200W/(m·K)，是铜的5～6倍、SiC的4～6倍。金刚石的高热导率使热量能够以更快的速率从芯片突然至液冷界面，显著降低芯片的工作温度。采用薄硅 单晶金刚石（ThinSi SCD）方案后，在780W功率下芯片最高温度仅为69℃、平均温度63℃，而传统硅方案在3200W功率下最高温度已达到100℃、平均温度87。
在AI芯片局部热点热流密度已达1000～2500W/cm²的场景下，传统铜基散热材料的热导率已无法在芯片近结界面实现足够快速的横向热扩散，导致热量在局部热点处急剧积聚；而金刚石的极高热导率可在芯片近结界面实现高效的横向均热，将局部热点温度显著拉平后再传导至外部冷却系统，从根本上解决传统材料无法应对的近结界面散热瓶颈。
低热膨胀系数与优异的热膨胀匹配性：金刚石的低CTE与AI芯片主流半导体材料高度匹配，在AI芯片频繁经历开关机热循环的使用场景下，从根本上消除了传统铜热沉因热失配导致的长期可靠性隐患。金刚石CTE约为1.0～1.2×10⁻⁶/K，与硅、GaN、SiC的差异远优于传统铜热沉（CTE≈17.6×10⁻⁶/K）与硅芯片之间高达13.5×10⁻⁶/K的失配差异。在AI数据中心场景下，GPU服务器每日经历多次开关机热循环，封装层间的CTE失配会在焊点、铜柱与介电层中持续积累热疲劳损伤，最终导致分层失效；金刚石的低CTE可将封装层间的热应力降低至传统铜热沉方案的数分之一，显著延长AI芯片在高强度使用场景下的服役寿命。通过调控金刚石/铜复合材料中金刚石的体积分数，还可将CTE进一步精准调控至5～7×10⁻⁶/K，实现对不同AI芯片封装需求的定制化匹配。

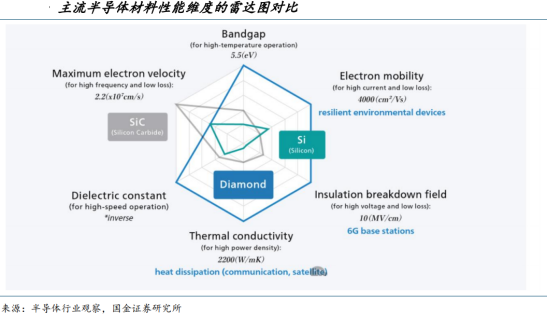

优异电学特性：兼容AI芯片高压应用需求：金刚石在电绝缘性、禁带宽度与击穿场强等电学方面均在已知材料的极限水平上，设置在AI芯片高压场景中具备传统传统材料无法实现的独特优势。金刚石禁带宽度达到5.47eV，远高于SiC（3.26eV）、GaN（3.4eV）与硅（1.12eV），是目前禁带宽度最宽的超宽禁带半导体材料之一，赋予其在极端温度与辐射环境下的本征稳定性。击场强约10MV/cm，是SiC（3MV/cm）的3倍以上、硅（0.3MV/cm）的30倍以上，意味着在相同的器件尺寸下可承受更高的工作电压，为AI芯片向更高的功率密度演进提供了材料层面的根本支撑。电阻率可达10¹³～10¹⁶，介电常数5.7，远低于硅（11.7）和GaN（8.9），可直接与芯片接触而损耗额外的电气隔离层，消除在隔离层附加热阻的同时，低介电常数亦有效降低高频信号传输的寄生电容与介电隔离层，信号不造成不良影响。
02
金刚石散热技术谱系
整体技术三足并行，产业迭代阶梯分明。当前金刚石散热材料形成金刚石复合材料、多晶金刚石、单晶金刚石三大并行技术体系，各路线在材料性能、工艺成熟度与应用场景上差异化显著。其中纯质单晶、多晶金刚石具备高导热、高绝缘特性，适配高端超高功耗散热场景；金刚石铜复合材料凭借优异的加工性能与成本可控性，综合性价比突出。

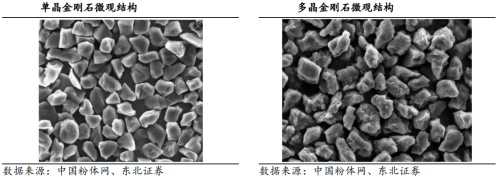

1、金刚石散热三大技术体系：微观结构差异决定性能表现
单晶金刚石具备高度规整、近乎完美的晶体结构特征。从原子尺度分析，碳原子呈现严格有序的三维周期性排列，晶格结构完整且连续。该晶体由单一晶核发育而成，沿特定结晶学方向定向生长，整个生长过程无晶界干扰。这种微观结构使得电子云分布均匀对称，化学键键能恒定且强度较高，进而保障了宏观层面物理性质的高度均一性。
多晶金刚石的微观结构可视为由大量微小晶粒聚合而成的多晶集合体。其由众多纳米级细小颗粒聚集构成，这些颗粒的晶体结构与单晶金刚石相近，但颗粒排列无序、取向各异，颗粒间通过不饱和键结合，存在显著晶界，整体晶体结构均匀性较差，且缺陷密度相对较高。
金刚石/铜复合材料：金刚石铜是以高纯度人工金刚石颗粒为导热增强相、高纯铜为填充基体，经高压致密烧结结合真空液相浸润等工艺制备的金属基复合散热材料。其制备核心为金刚石粉体处理，经筛选分级、表面改性提升与铜液的浸润性及结合强度，再按比例混料、高温高压烧结致密、真空液相浸润，最后经热处理与精加工制成。

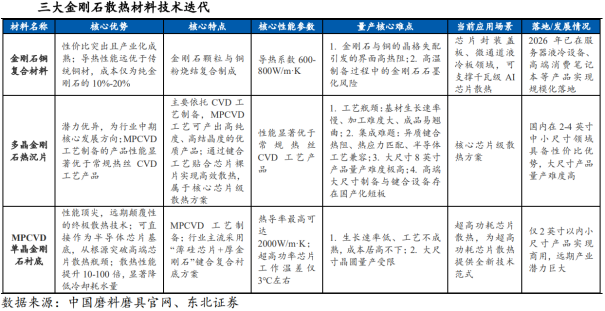

2、金刚石铜性价比优势凸显，MPCVD单晶衬底性能顶尖但落地受限
金刚石铜复合材料，性价比突出且产业化成熟。金刚石铜复合材料是目前金刚石散热领域的产业化主力，通过金刚石颗粒与铜粉烧结复合制成，导热系数可达600-800W/m·K，远优于传统铜材，成本仅为纯金刚石的10%-20%。其量产核心难点为金刚石与铜的晶格失配引发的界面高热阻，以及高温制备过程中的金刚石石墨化风险，需通过界面改性、真空或惰性气氛工艺予以解决。该材料已成熟应用于芯片封装盖板、微通道液冷板领域，可支撑千瓦级AI芯片散热，2026年已在服务器液冷设备、高端消费笔记本等产品实现规模化落地。

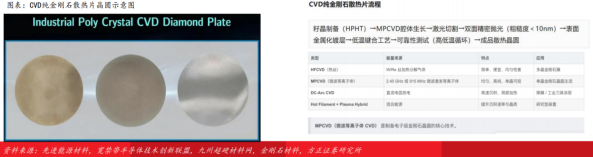

多晶金刚石热沉片，潜力优异但大尺寸量产受限。多晶金刚石热沉片为行业中期核心发展方向，主要依托CVD工艺制备，其中MPCVD工艺可产出高纯度、高结晶度的优质产品，性能显著优于常规热丝CVD工艺。该材料通过键合工艺贴合芯片裸片实现高效散热，属于核心芯片级散热方案。目前其规模化应用受限于工艺瓶颈，存在基材生长速率慢、加工难度大、成品易翘曲等制备问题，以及异质键合热阻、热应力匹配、半导体工艺兼容等集成难题，大尺寸8英寸产品量产难度极高。国内在2-4英寸中小尺寸领域具备性价比优势，但高端大尺寸制备与键合设备仍存在国产化短板。

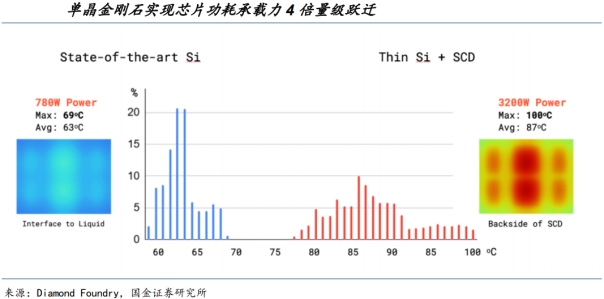

MPCVD单晶金刚石衬底，性能顶尖但产业化尚不成熟。MPCVD单晶金刚石衬底是远期颠覆性的终极散热技术，热导率最高可达2000W/m·K，可直接作为半导体芯片基底，从根源突破高端芯片散热瓶颈。现阶段该技术仍处于研发试产阶段，仅2英寸以内小尺寸产品实现商用，大尺寸晶圆量产受限于生长速率低、工艺不成熟，成本居高不下。行业主流采用“薄硅芯片 厚金刚石”键合复合衬底方案，可大幅降低芯片等效热阻，超高功率芯片工作温差仅3℃左右，散热性能提升10-100倍且显著降低冷却耗水量，为超高功耗芯片散热提供了全新技术范式，远期产业潜力巨大。

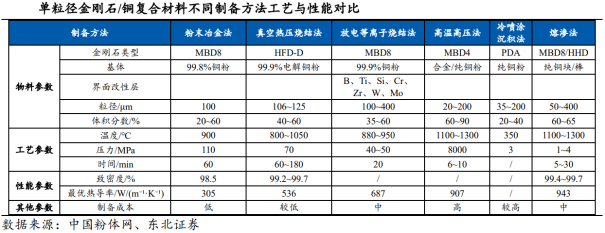

3、金刚石铜复合材料五大制备法：工艺定热导上限，性能成本显著权衡
粉末冶金法：是制备金刚石/Cu复合材料的常用工艺，其核心原理为将金刚石颗粒与Cu基粉末按预设配比均匀混合，混合过程中可适量掺杂粘结剂与成形剂，经压制成型后，借助烧结设备进行烧结处理，最终制备得到高导热金刚石/Cu复合材料。该工艺具有操作简便、成本可控、技术成熟等优势，但其局限性亦较为显著，主要体现为所得粉体致密度偏低、内部组织分布不均，且制备的样品尺寸受限、形状单一，难以直接制备出热学性能优异的热导材料，进而制约了该工艺在高性能热导材料领域的应用推广。
高温高压法：以六面顶压机为核心设备，通过输出高温高压环境实现金刚石铜复合材料烧结，工艺过程中温度超过铜的熔点，铜转变为熔融态，在压力驱动下充分浸润并填充金刚石网格间隙，获得结合紧密的复合坯体。该路线产品致密度水平高，复合材料导热表现优异，但工艺短板同样突出，制备过程对模具条件要求严苛，受设备腔体限制难以产出大尺寸制品，整体生产成本偏高，制约了该技术在工业化场景的大规模落地应用。
熔体浸渗法：熔体浸渗法是将熔融金属基体渗入金刚石颗粒间隙，经冷却凝固制备复合材料的工艺，分为压力浸渗与无压浸渗两类，均需高温使固态铜熔融。压力浸渗靠外压驱动熔融铜充填间隙，无压浸渗依托金刚石毛细作用实现渗透，两种工艺产出的复合材料热导率均在446W/(m·K)以上，核心差异在于熔融铜的驱动力来源，工艺底层原理一致，可稳定产出高热导率金刚石复材。

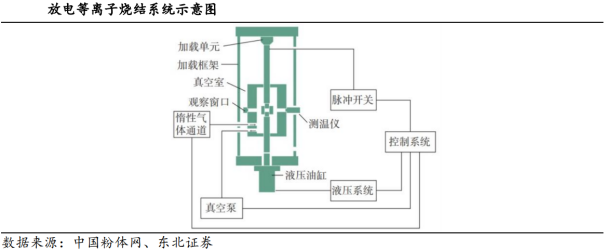

放电等离子烧结法：是一种新型高效的复合材料制备工艺，其原理是将金刚石与铜混合粉末置于石墨模具中，通过脉冲电流火花放电均匀加热并辅以压力，实现快速烧结。该工艺制备效率高，但存在应用局限，对金刚石体积分数要求较高，当体积分数高于65%时，所制备复合材料性能大幅衰减，这限制了其在不同配比材料制备中的应用，也为工艺优化指明了方向。
冷喷涂法：其核心工艺流程为将混合均匀的粉末置于炉膛内，依次完成金属熔融、液态金属雾化工序，最终将雾化后的物质喷射沉积于基体板表面，进而制得复合材料。该工艺通过熔融雾化与喷射沉积的协同作用，实现复合材料的一体化成型制备。就当前应用现状而言，冷喷涂沉积技术在金刚石复合材料制备领域的研究与应用仍较为有限，设备条件是制约其推广应用的核心因素，这也使得该工艺在实际应用中存在诸多亟待解决的关键问题，其中最为突出的包括所制备金刚石复合材料的表面平整度可控性，以及其热导率是否满足电子封装领域的应用要求，上述问题的解决将直接决定冷喷涂沉积技术在该领域的应用前景与推广潜力。
03
产业突破与市场难点

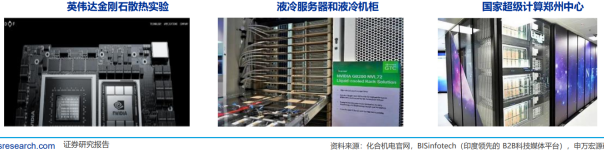

1、金刚石散热技术2026年规模化商用突破
英伟达CES 2026：Vera Rubin架构GPU有望采用“金刚石-铜复合热界面 45℃温水直冷”方案：2026年初，英伟达在CES上宣布，下一代Vera Rubin架构GPU将采用“金刚石-铜复合热沉 45℃温水直冷”方案。Rubin单芯片功耗高达2300W，风冷已无法满足散热需求。该方案通过嵌入金刚石薄片形成高效导热组件，并实现100%全液冷覆盖。英伟达CEO黄仁勋表示：“风冷时代已结束，AI超算=液冷 金刚石。”
Akash向印度NxtGen AI交付搭载Diamond Cooling的NV H200 GPU服务器：2026年2月，Akash Systems向印度NxtGen AI交付全球首批搭载Diamond Cooling®技术的NVIDIA H200 GPU服务器，并完成部署。这是金刚石导热技术首次部署于商用AI服务器。该技术源自NASA卫星项目，导热速度约为铜的5倍，可在高温环境下实现约15%的算力提升。
金刚石铜复合材料在郑州超算中心实现全国首次规模化应用：2026年4月，中科院宁波材料所制备的金刚石/铜散热模组在郑州国家超算中心实现全国首次规模化应用。该材料热导率突破1000W/mK，模组传热能力提升80%，芯片性能提升10%，温度下降5℃，标志着金刚石散热材料进入规模化采购阶段。
2、国内相关企业金刚石产业亦实现突破

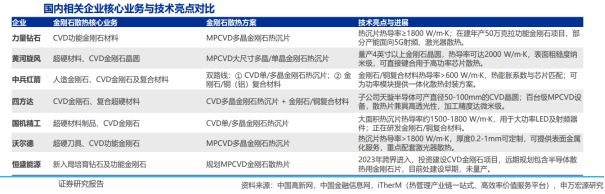

黄河旋风、力量钻石、沃尔德和国机精工聚焦CVD热沉片，并已在大尺寸、高热导率上实现量产突破。黄河旋风可量产4英寸以上晶圆，热导率接近2000W/m·K，表面粗糙度达纳米级；力量钻石与沃尔德的热沉片热导率均超1800W/m·K，分别面向5G射频与激光器散热；国机精工的大面积热沉片热导率约1500-1800W/m·K，主要配套大功率LED及射频器件。
中兵红箭与四方达同步布局热沉片与复合材料双路线，恒盛能源则作为新进入者规划入场，行业方案更趋多元。中兵红箭的复合材料热导率超过600W/m·K，热膨胀系数与芯片高度匹配，可提供一体化散热方案；四方达具备百台级MPCVD设备，晶圆直径达50-100mm，加工精度微米级；恒盛能源2023年跨界投建CVD项目，远期瞄准半导体散热片，尚处建设阶段。
3、大规模商业化落地仍有多方面问题
热膨胀系数不匹配导致“翘曲”。金刚石与硅（Si）、碳化硅（SiC）等芯片常用衬底的热膨胀系数差异较大。通过CVD工艺在异质衬底上高温生长出来的金刚石，在降温剥离时内部会积聚巨大的应力，导致毫米甚至厘米级的形变。这种微小的翘曲对于纳米级精度的AI芯片晶圆工艺是致命的，会导致后续的抛光、切割、金属化等工序良率暴跌。
高额的“界面热阻”。如果金刚石无法与芯片实现原子级的紧密键合，中间微小的缝隙或常规导热膏（TIM）就会变成新的散热瓶颈。如何实现低应力、无缝的原子级键合，直接决定了其散热性能能否真正体现出来。
材料加工难。金刚石是自然界中硬度最高的物质，这导致对其进行后道加工极其困难。超精密表面减薄与抛光极慢：为满足半导体产线需求，金刚石晶圆的表面粗糙度通常需要控制在Ra<1nm。因为太硬，常规的机械抛光效率极低，需要采用昂贵的化学机械抛光（CMP）或等离子体抛光，加工周期长，产能受限。切割与金属化困难：将大尺寸金刚石晶圆切割成适配GPU核心大小的微型热沉时，常规刀具完全失效，必须依赖精密激光切割。但在激光高温作用下，金刚石容易转化为石墨（碳化），导致边缘精度的控制难度和报废率极高。
经济性难点。虽然多晶金刚石（PCD）已经在向4英寸、8英寸晶圆迈进，但热导率2000W/m·K以上的高质量、大尺寸金刚石制备成本依然较高。虽然采用金刚石散热可以使芯片整体温度降低、能耗下降，但前期昂贵的材料引入成本和低良率带来的溢价，让很多下游服务器厂商和云服务商在算力ROI（投资回报率）上感到压力。
04
产业链分析
1、金刚石散热产业链及成本构成

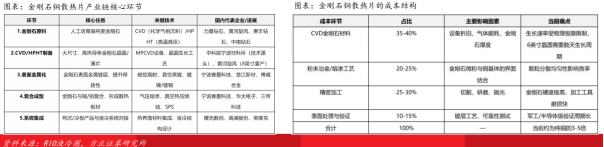

金刚石散热产业链：上游是金刚石原料与CVD制备，中游是表面金属化与复合成型，下游是热沉产品与系统集成。
金刚石原料分为两大技术路线：CVD（化学气相沉积法）：利用微波等离子体激发含碳气体，在籽晶表面沉积金刚石。产物纯度高、可做大尺寸、热导率性能优异，是半导体级散热的主流路线。HPHT（高温高压法）：模拟天然金刚石形成环境，在高温高压条件下将石墨转化为金刚石。成本低、产量大，但产品纯度和尺寸受限，主要用于磨料、珠宝领域。
CVD金刚石的核心装备是MPCVD（微波等离子体化学气相沉积）设备：此前进口单台MPCVD设备价格高达千万元人民币级别，交付周期长达12-18个月。2022年进口设备均价仍在800-1200万元区间，2024年国产设备均价已降至300-500万元，降幅超过40%。
成本占比（以金刚石铜为例）：CVD金刚石材料制备成本占比最高；粉末冶金/熔渗工艺将金刚石骨架与铜基体结合的环节，核心挑战在于界面结合质量和颗粒分散均匀性；精密加工，金刚石是已知最硬的材料，对其进行切割、研磨、抛光时工具磨损极快，加工效率远低于常规金属。
2、CVD金刚石热沉片制造设备和生长工艺的难点
CVD金刚石制备工艺：主要包括微波等离子体CVD（MPCVD）、热丝CVD等。目前MPCVD凭借其高纯度、高可控性，成为大规模制造高端金刚石热沉片的主流方法，它的原理是在微波电磁场中激发氢气和甲烷形成等离子体，碳原子在衬底表面逐层沉积生长为金刚石晶格。
MPCVD设备设计难点：高频电磁场设计决定了等离子体的空间分布均匀性；微波功率稳定性决定晶圆的生长速率和缺陷密度；腔体密封和真空控制决定了杂质引入量；温场均匀性调控直接决定晶圆应力分布（翘曲度）和良率。
生长过程中工艺控制的难点：沉积温度、甲烷浓度、气体压力是控制生长的关键参数。高温：高生长速率；高甲烷浓度：高生长速率，但可能生长成石墨相；高气压：高沉积速率，但可能会产生“烟煤”（石墨 无定形碳的混合物）。

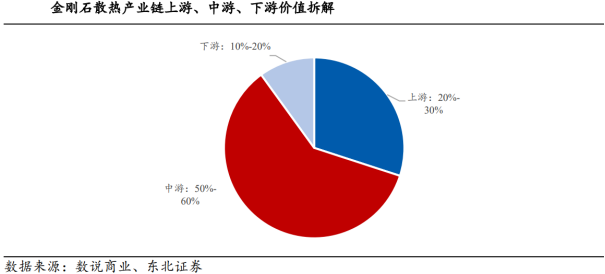

3、金刚石散热产业链价值凸显，中游执掌产业链价值中枢
金刚石散热技术正由概念验证迈向规模化商用元年，在高端 AI 芯片散热赛道，已经从前沿备选技术演变为产业刚性需求。核心驱动来自AI芯片功耗的快速抬升，传统散热方案逐步逼近物理性能天花板，由此金刚石散热产业链的价值拆解具备较强现实意义。产业链整体格局呈现中游制造占据主导地位，上游原材料设备、下游应用端协同配套的特征：
上游环节：价值占比适中，盈利弹性突出。上游金刚石原料与粉体环节价值占比为20%-30%，CVD 单晶、HPHT高纯粉体产品可实现40%-60%的毛利，原材料端具备较强的盈利弹性。
中游环节：核心价值区段，高毛利产品占优。中游热沉片及复合材料环节占据产业链 50%-60%的价值比重，是产业链核心价值区段；该环节中，单晶热沉片 依托技术壁垒优势，享有50%-70%的高毛利水平，显著高于多晶热沉片及金刚 石-铜复合材料30%-50%的毛利区间。
下游环节：价值占比偏低，盈利空间有限。下游模组封装应用环节价值占比仅10%-20%，核心承担组装、绑定及测试等配套工作，毛利水平回落至 20%-30%。
4、国内金刚石行业产业链完备，企业快速跟进，有望缩小与海外企业的差距

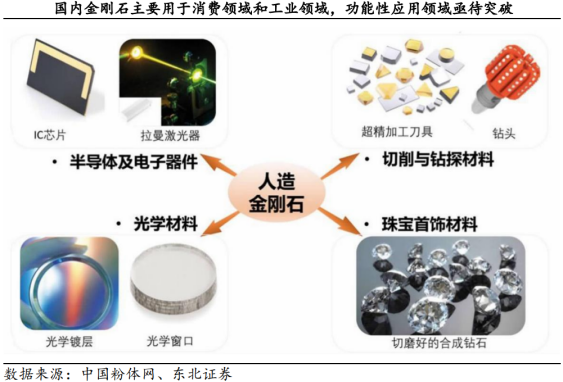

国内金刚石行业产业链完备，高端应用领域规模较小。下游应用主要集中于消费领域和工业领域，在声、光、电、磁、热等功能性领域应用占比较低。

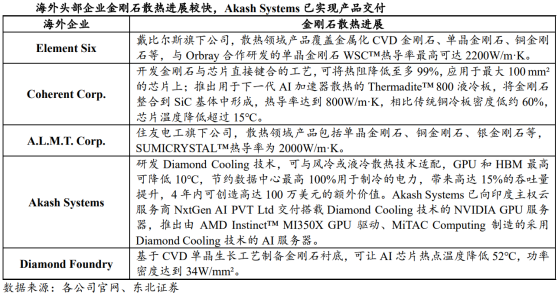

海外头部企业在金刚石功能性应用领域研发领先，Akash Systems已实现产品交付。目前，海外头部企业，如Element Six、Coherent Corp.、A.L.M.T.Corp.、Akash Systems、Diamond Foundry等，在金刚石功能性应用领域的研究持续推进，研发出多种纯金刚石和金刚石复合材料。其中，Akash Systems已向印度主权云服务商NxtGen AI PVT Ltd交付搭载Diamond Cooling技术的NVIDIA GPU服务器，推出由AMD Instinct™MI350XGPU驱动、MiTAC Computing制造的采用Diamond Cooling技术的AI服务器。

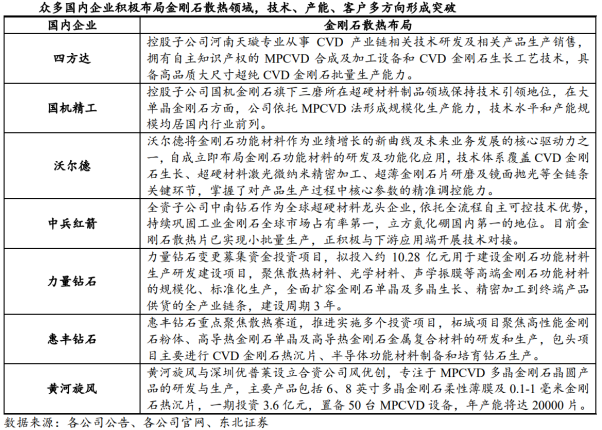

国内金刚石企业快速跟进，积极布局金刚石散热领域。金刚石散热打开行业新的增量空间，国内企业纷纷抓住发展机遇，在金刚石材料加工工艺及加工设备领域形成突破，同时利用新疆、内蒙古等地的能源成本优势加快产能建设，多家企业已实现小批量生产并与客户进行产品验证，预计国内企业有望快速缩小与海外企业的差距。
05
竞争格局
尽管当前全球范围内多家企业已进入客户送样、测试验证阶段，部分领先企业已实现小批量供货，但是行业仍处于发展早期，商业化收入体量较小。后续随着金刚石散热市场预期升温，有望推动产业链公司产能落地和业绩兑现加速。整体来看，全球金刚石散热市场呈现“寡头初现、美企先发”的格局，中国企业在工业级产能和成本上优势明显，但在高端CVD技术、品牌认知和客户认证周期上仍处追赶阶段。

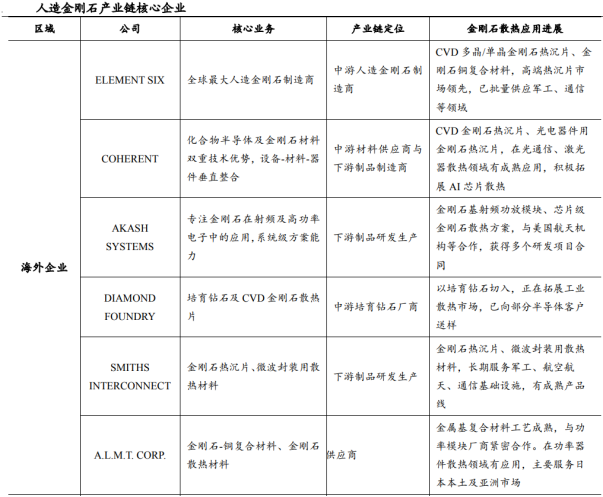

1、海外企业:市场先发，寡头初现
Element Six是全球最大人造金刚石制造商，其核心竞争力在全技术路线覆盖（HPHT CVD），深厚专利积累，客户认证壁垒高。公司金刚石散热主要产品为CVD多晶/单晶金刚石热沉片、金刚石铜复合材料，在高端热沉片市场领先，已批量供应军工、通信等领域。
Coherent一家美国半导体与光学设备制造商。公司金刚石散热主要产品为CVD金刚石热沉片和光电器件用金刚石热沉，在光通信、激光器散热领域有成熟应用，同时积极拓展AI芯片散热。公司具备化合物半导体及金刚石材料双重技术优势，并实现设备-材料-器件的垂直整合。
Akash Systems是散热管理领域的先驱，公司专注金刚石在射频及高功率电子中的应用，具备系统级方案能力，并提供金刚石基射频功放模块、芯片级金刚石散热方案，已与美国航天机构等合作，获得多个研发项目合同。
Diamond Foundry是一家位于美国加利福尼亚州旧金山的实验室培育钻石生产商，同时具备低成本CVD技术和可再生能源制造优势，产能扩张快。公司提供培育钻石及CVD金刚石散热片产品，以培育钻石切入，正在拓展工业散热市场，已向部分半导体客户送样。
Smiths Interconnect是全球领先的电子元器件、连接器、微波元器件，子系统以及射频产品生产商。公司金刚石散热主要产品为金刚石热沉片和微波封装用散热材料，长期服务军工、航空航天、通信基础设施，有成熟产品线。其核心竞争力在于高可靠性封装经验与产品定制化能力。
日本联合材料（ALMT）是日本最大的工业材料综合制造商之一，以生产超硬材料为主，产品广泛应用于自动化机械和电子加工行业。公司金刚石散热主要产品为金刚石-铜复合材料与金刚石散热材料，其金属基复合材料工艺成熟，与功率模块厂商紧密合作，主要服务日本本土及亚洲市场。

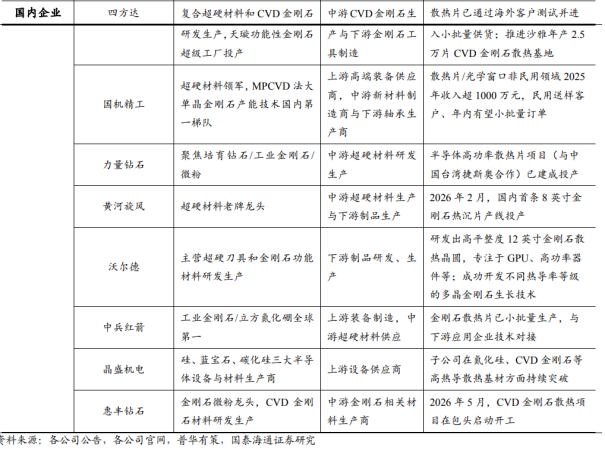

2、国内企业：工业级产能和成本优势明显
四方达主要从事复合超硬材料、精密金刚石工具和CVD金刚石的研发、生产和销售，在复合超硬材料行业内处于龙头地位。子公司河南天璇半导体专业从事CVD产业链相关技术研发和生产，具备高品质大尺寸超纯CVD金刚石批量生产能力。目前，公司金刚石散热片已通过客户测试并进入小批量供货阶段，同时公司正加快推进沙雅年产2.5万片CVD金刚石散热基地建设。
国机精工主要从事新材料（金刚石、复合超硬材料等）以及轴承、磨具、高端装备的研发生产。在大单晶金刚石方面，公司依托MPCVD法形成规模化生产能力，技术水平和产能规模均居国内行业前列。公司的金刚石散热片和光学窗口片已在非民用领域得以推广应用，2025年实现收入超1000万元。民用领域的产品已送样客户，有望在年内有小批量订单落地。
力量钻石聚焦培育钻石、工业金刚石、金刚石微粉等超硬材料的研发、生产与销售，在超细颗粒金刚石单晶合成技术、IC芯片超精加工用特种异性金刚石研发技术等细分专业方向上具备技术优势。同时公司的金刚石散热片热导率达铜的5倍以上，实现了航天级散热技术向工业级的转化。2025年1月15日，公司与中国台湾捷斯奥企业合作的半导体高功率散热片金刚石功能材料研发制造项目正式投产。
黄河旋风主营产品包括超硬材料及制品、超硬复合材料及制品，是国内超硬材料行业龙头。黄河旋风成功开发出了多晶金刚石热沉片，导热性能指标达到国外同类产品的水平，多晶金刚石膜双面抛光后表面粗糙度和翘曲度优于国外同类产品。2026年2月，国内首条8英寸金刚石热沉片生产线在黄河旋风子公司——河南风优创材料技术有限公司正式投产，标志着我国在大尺寸金刚石散热材料领域成功实现了从实验室研发向规模化生产的关键跨越。
沃尔德主营业务为超高精密、高精密刀具及超硬材料制品的研发、生产和销售。公司的金刚石功能材料业务定位于全球高端新兴应用市场，在CVD金刚石制备及应用领域具备深厚的研发实力与技术储备。公司已成功开发不同热导率等级的多晶金刚石生长技术，并通过衬底优选、工艺参数调控及生长结构优化等措施有效抑制制备过程中碎裂与翘曲问题，已形成系列化钻石散热晶圆产品。公司设立了金刚石半导体应用项目部，成功研发出高平整度的12英寸钻石散热晶圆，专注于GPU、高功率器件等。
中兵红箭主要业务包括特种装备、超硬材料、专用车及汽车零部件三大板块，其中超硬材料业务主要包括人造金刚石、培育钻石、立方氮化硼等产品，公司的工业金刚石和立方氮化硼产销量、综合竞争实力、技术能力均居全球第一。公司金刚石散热片已实现小批量生产，正积极与下游应用端开展技术对接。公司坚持HPHT与CVD双技术路线，稳步推进功能性金刚石相关工艺技术研发及产业化应用。
晶盛机电主营业务产品涉及半导体装备、半导体衬底材料以及半导体耗材及零部件领域。子公司晶信绿钻在氮化硅、CVD金刚石等高热导散热基材方面持续突破，为散热材料从“热导率”到“可靠性”的各项挑战提供了多样化的解决方案。
惠丰钻石主要产品包括金刚石微粉、金刚石破碎整形料及CVD培育钻石等，是国内领先的金刚石微粉产品供应商。2025年公司推进实施多个投资项目，其中柘城项目聚焦高性能金刚石粉体、高导热金刚石单晶及高导热金刚石金属复合材料的研发与生产，解决了上游原料短板并为下游散热应用提供了一站式的解决方案；包头项目主要进行CVD金刚石热沉片、半导体功能材料制备和培育钻石生产。CVD金刚石热沉片的应用场景暂时集中在对散热要求较高的高端领域，与柘城项目的高导热金刚石金属复合材料形成错位与补充。
06
相关公司
1、四方达：复合超硬材料头部企业，金刚石钻针 散热打造成长新动能
国内复合超硬材料头部企业，积极布局金刚石功能性应用领域。公司主营聚晶金刚石（PCD）及其相关制品的研发、生产和销售，近年来积极拓展金刚石功能性应用领域。受益于新业务放量及降本增效成效显著，2026Q1公司营业收入同比增长40.20%至1.84亿元；2026H1预计公司归母净利润7250.23-9425.29万元，同比增长36.24%-77.11%。
AI时代下PCB加工难度大幅提升，公司建设金刚石钻针项目开辟第二增长曲线。根据景旺电子招股说明书，2030年全球PCB市场规模有望达到1233亿美元，其中数据基础设施PCB2025-2030年市场规模CAGR有望达到15%，高于整体增速。AI算力需求爆发推动PCB层数增加 材料体系升级，金刚石钻针渗透率有望快速提升。公司拟定增募集不超过20亿元用于金刚石钻针产业化项目建设和补充流动资金，项目总投资18.46亿元，建设周期36个月，建成后可年产710万支金刚石钻针，公司高端精密金刚石工具产品矩阵进一步扩充，整体盈利能力有望提升。
芯片总功耗持续增长催生更高散热需求，公司积极布局金刚石散热。登纳德缩放定律失效导致芯片功率密度和总功耗逐步攀升，热量作为副产品不断累积，NVIDIA B200芯片功耗已增加至1000W，未来韬定律的多层架构使芯片单位体积功率密度大幅攀升，散热挑战进一步升级。金刚石通过自身优异性能和助力液冷迭代满足未来散热需求。散热性能优异：纯金刚石在室温100℃条件下热膨胀系数为2.3ppm/K，热导率可高达2000W/m·K。助力液冷迭代：金刚石材料重构热阻堆栈，单位面积热阻有望降低至1mm²·K/W以内，衬底背面最高温度为100℃，平均温度达到87℃，解决两相液冷温度不足的难题，推动散热系统性解决方案落地。控股子公司河南天璇已与沙雅县人民政府签署投资合同书，拟在沙雅县投资建设年产2.5万片CVD金刚石项目，计划总投资约4.5亿元，建设周期自厂房及附属设施全部验收合格并交付使用之日起2年。
2、力量钻石：Q2业绩环比继续改善，加快布局金刚石散热
培育钻石行业回暖态势明确，2026年呈现淡季不淡的超预期格局。公司业绩同比大幅增长，主要原因系公司在超大颗粒金刚石单晶合成、晶体高效生长等关键技术研发取得突破性进展，培育钻石原石出口市场持续向好，带动公司产品销售额大幅增长。培育钻石业务在2025年前三季度行业竞争持续，自2025Q4起价格逐步企稳回升，2026年回暖态势进一步明确，同业纷纷发布涨价函，公司2025Q4经营表现开始明显改善。培育钻石业务以出口为主，海外礼品消费旺季集中在下半年，往年Q1、Q2为行业传统淡季，而2026年行业呈现淡季不淡的超预期格局。此外，金刚石微粉业务已触底企稳，基本无进一步下滑空间。
金刚石散热应用前景广阔，当前商业化进展提速。随着AI大模型迭代升级，高端服务器、GPU芯片功耗持续攀升，传统铜铝散热材料已触及物理极限，超高导热金刚石成为高功耗算力设备的刚需散热材料，单晶、多晶金刚石和金刚石复合材料，行业内都在同步推进。Akash Systems于2026年上半年完成英伟达H200、AMDMI350X双机架级验证，拿到3亿美元金刚石散热服务器订单，行业已迎来规模化应用窗口期。英伟达官宣下一代Rubin架构GPU（TDP最高2300W）标配金刚石铜复合热盖 45℃温水直冷方案。
公司将募投资金投入功能材料生产研发项目，加快布局金刚石散热。公司2024年便与中国台湾捷斯奥共建了半导体金刚石散热项目，一期产线产品初期由捷斯奥全额包销，对方负责金属化、精密切割、封装精加工后导入全球AI芯片供应链。今年6月公司发布公告，拟将2022年向特定对象发行股票的部分募集资金投资项目“商丘力量钻石科技中心及培育钻石智能工厂建设项目”进行变更，将该项目尚未使用的部分募集资金10.28亿元变更投入新项目“金刚石功能材料生产研发建设项目”，预计CVD设备数量将得到大幅扩充，支撑功能材料业务发展。
3、黄河旋风：加速推进金刚石散热材料产业化
公司主要经营的产品涵盖超硬材料及制品，超硬复合材料及制品等。主要包括工业金刚石、培育钻石、砂轮、刀具、钻头、锯片等，主要应用于金刚石工具制造、珠宝首饰、陶瓷加工、勘探开采、建筑建材加工、机械加工、光学玻璃和宝石加工、电子电器制造、汽车零部件制造等领域。
黄河旋风将半导体散热赛道作为战略转型的核心方向，加速推进高附加值金刚石散热材料的产业化。2023年5月，公司正式启动MPCVD多晶金刚石热沉片项目；2024年先后实现2至8英寸金刚石晶圆的研发突破；2026年2月28日，国内首条8英寸金刚石热沉片生产线在子公司河南风优创正式投产，实现了从实验室研发向规模化生产的关键跨越。
黄河旋风同步推进“金刚石—铜复合材料”“金刚石—铝复合材料”等系列散热材料的研发，部分项目已取得重要技术突破。这些高性能散热材料可广泛应用于AI芯片、高功率半导体激光器、5G/6G通信基站、有源相控阵雷达、新能源汽车功率器件、航天电子等高端领域，有效破解我国在高算力、高功率场景下的散热“卡脖子”问题。
按照规划，黄河旋风拟3年内配置300台MPCVD设备，实现年产15万片大尺寸金刚石热沉片，目标将半导体散热业务打造为第一大主业。
4、国机精工：Q2业绩承压，看好金刚石散热与特种轴承业务
研发费用前置，轴承业务有所承压。公司2026年7月15日发布公告《国机精工集团股份有限公司2026年半年度业绩预告》，预计2026H1实现归属于上市公司股东的净利润4,000-6,000万元，同比下降77.07%-65.61%，公司预计实现扣除非经常性损益后的净利润5,000-7,000万元，同比下降63.12%-48.37%，主要原因系轴承业务板块收入下滑金额超过超硬材料业务板块收入的增加，导致公司营业收入同比减少约7,600万元，毛利额同比减少约1,000万元。此外本期研发投入较大，研发费用同比增加约4,600万元。
超硬材料布局完整，金刚石散热大有可为。在磨料磨具领域，国机金刚石旗下三磨所是我国磨料磨具行业唯一的综合性科研机构，拥有完整的技术门类、领先的装备水平和较大的产能规模。目前金刚石散热片和金刚石光学窗口片已有小批量订单。2025年实现收入超1000万元。在散热领域，公司已形成覆盖金刚石单晶、金刚石多晶及金刚石铜复合材料的产品矩阵。此外在半导体领域公司布局划片刀以及减薄砂轮等产品。
特种轴承市占率领先，航天领域持续拓展。国机精工下属轴研所是我国航天、航空、舰船和核工业等领域配套轴承的主要研制单位，具有完善的特种轴承研发、制造、服务体系，圆满完成中国航天发展史上具有里程碑意义的“东方红”“长征”“神舟”“嫦娥”“天问”等航天工程配套任务，技术水平国内领先，航天领域特种轴承重点产品配套率90%以上。
5、沃尔德：超硬刀具领军企业，金刚石微钻与散热材料双轮驱动
深耕超硬刀具领域，多元布局夯实基本盘。公司是国内领先的超高精密、高精密刀具及超硬材料制品供应商，主营业务涵盖超硬刀具、硬质合金刀具、超硬材料三大板块，产品广泛应用于消费电子、汽车、航空航天、半导体精密加工等领域。2025年公司实现营业收入7.54亿元，同比增长11.08%，其中超硬刀具收入5.72亿元，占比75.86%，毛利率高达52.11%，是公司利润的核心来源；硬质合金刀具收入1.23亿元，占比16.35%。公司长期深耕高端刀具市场，是国内较为领先的刀具综合方案提供商，在显示面板切割领域保持市场领先地位，钻石刀轮及磨轮产品保持增长，并成功进入某国际头部显示面板制造商的验证体系。
战略布局金刚石微钻，半导体与高端PCB双轮突破。在半导体制造领域，公司金刚石微钻主要面向中国及韩国市场，在硬脆材料微孔加工的加工精度、孔壁光洁度、孔径一致性、加工效率等方面已实现国内领先，并与日本佑能相关产品展开同台竞技。在高端PCB领域，公司敏锐把握全球PCB行业从M7/M8向M9等级迭代升级的技术趋势，针对M9石英布高频基材研发的专用PCD钻针具备极强性能优势。截至2026年6月30日，公司金刚石钻针已与多家PCB厂商进行持续优化及验证工作，取得诸多突破性进展，新增产能"金刚石微钻产业化项目（一期）"正加快建设，并计划在此基础上进一步扩充产能。
切入金刚石散热赛道，多路线推进抢占AI算力散热高地。公司围绕硅/碳化硅基金刚石衬底、多晶/单晶金刚石衬底、金刚石铜/铝复合材料三大产品研发方向，专注GPU、高功率器件、射频器件、激光器等领域的应用研究及产业化工作。在复合衬底方面，公司采用自主研发的大腔室热丝CVD设备，可制备最大320×320mm的复合衬底，兼容50mm至300mm主流晶圆尺寸，金刚石膜厚可调，总厚度偏差控制在20μm以内，部分产品已交付中国台湾等客户验证。在多晶/单晶金刚石衬底方面，公司已开发出适用于直接键合的超平整产品，多晶衬底最大直径300mm，单晶尺寸可达60×60mm，表面粗糙度达到Ra＜1nm（多晶）和Ra＜0.5nm（单晶），正围绕芯片近结散热应用向手机SoC、GPU、CPU等国内外客户送样验证。在金刚石铜/铝复合材料方面，公司已开发出金刚石铜产品交付下游冷板客户进行验证。
07
市场空间
1、芯片算力提升 华为韬定律：金刚石将开启散热革命

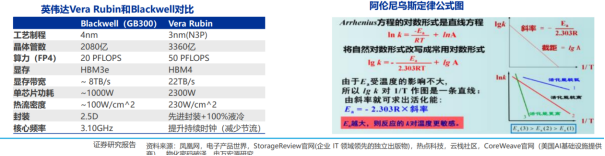

根据阿伦尼乌斯(Arrhenius)定律，芯片温度每升高10-15℃，失效率翻倍。用公式表达为:k=A·exp(-Ea/KB·T)，其中T为绝对温度。这意味着当Al芯片功耗持续攀升时，散热已成为性能提升的"生存红线"。
华为韬定律：三维堆叠让散热压力升级。2026年5月，华为正式提出“韬(τ)定律”，主张以“时间缩微”替代传统的“几何缩微”。其核心技术路径“逻辑折叠”将平面电路堆为三维架构，带来两大散热挑战:
垂直热阻累积:底层芯片热量须穿透上层芯片才能到达散；
局部热流密度暴增:TSV通孔使热点热流密度远超平均值2-3倍；
算力暴增：从千瓦级到两千瓦级。英伟达在COMPUTEX2026上确认，Vera Rubin全系AI平台将标配金刚石散热方案。
金刚石以其超越所有已知材料的导热性能，成为能匹配新一代算力需求的散热方案。散热革命，已从金刚石开始。
2、高性能芯片带动散热需求，金刚石散热2030年市场规模有望超千亿

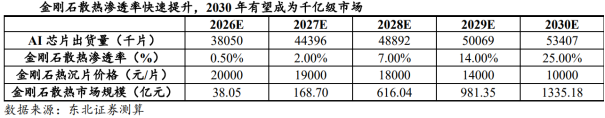

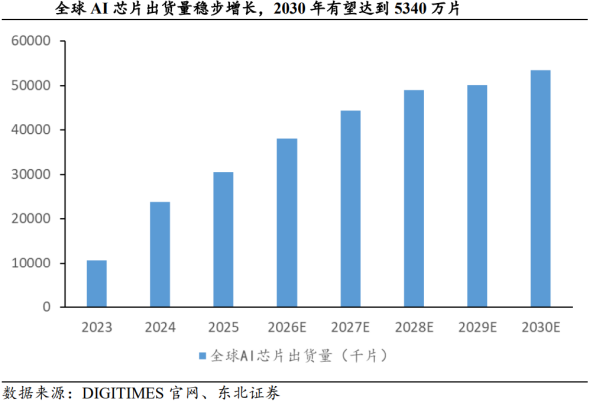

出货量：根据DIGITIMES，2025年全球数据中心AI芯片出货量约为3049万片，具体类别包括高端和中端GPU、特定用途的AI芯片（如谷歌的TPU）、AI服务器CPU、网络/互联相关芯片等，预计2030年出货量有望增长至5340万片。
渗透率：芯片功率密度逐步增加，现有散热方案面临严峻挑战，但当前金刚石散热仍处于起步阶段，渗透率较低，假设为0.5%。未来，芯片功率密度有望持续攀升，热管理挑战进一步升级，金刚石散热渗透率预计快速提高，2027-2030年渗透率分别为2%/7%/14%/25%。
价格：当前金刚石热沉片尚未大规模应用，仍处于下游客户验证阶段，规模效应尚未体现，假设价格为20000元/片。预计未来随着金刚石热沉片大规模量产，成本存在较大优化空间，2027-2030年单片价格分别为19000元/18000元/14000元/10000元。
市场规模：根据上述测算，预计2026-2030年金刚石散热市场规模为38.05亿元/168.70亿元/616.04亿元/981.35亿元/1335.18亿元。
08
参考研报
1.国金证券-金刚石散热行业：开启AI芯片散热新纪元
2.东北证券-轻工制造行业：芯片热管理新方案，金刚石散热迎来产业化拐点
3.申万宏源-金刚石散热行业深度报告之一：金刚石，AI芯片的终极散热方案
4.方正证券-AI算力高增倒逼散热材料升级，金刚石散热迎来黄金发展期——金刚石散热行业专题报告
5.东北证券-力量钻石-301071-Q2业绩环比继续改善，加快布局金刚石散热
6.东北证券-四方达-300179-深度报告：复合超硬材料头部企业，金刚石钻针 散热打造成长新动能
7.西部证券-国机精工-002046-业绩预告点评：Q2业绩承压，看好金刚石散热与特种轴承业务
8.东北证券-沃尔德-688028-点评报告：超硬刀具领军企业，金刚石微钻与散热材料双轮驱动
9.国泰海通证券-计算机行业金刚石散热：AI芯片散热材料革命
10.东吴证券-计算机行业深度报告：金刚石散热，新一代AI散热方案
11.中泰证券-金刚石散热行业：AI芯片高热流时代来临，散热需求升级驱动金刚石材料进入爆发期
12.东北证券-计算机行业：AI散热驱动金刚石行业重估，国产替代加速高端化
