定义：电子布（电子级玻璃纤维布）是覆铜板（CCL）及印制电路板（PCB）的核心基础基材，是通信、汽车电子、算力硬件等下游电子产业不可或缺的隐形骨架。电子布的核心价值体现在机械支撑、电气绝缘和信号传输，直接决定PCB 乃至整个电子设备的性能、可靠性与使用寿命。
分类：随着AI、高频通信等技术的高速发展，电子布将朝着低介电、低热膨胀系数等高功能性的方向持续发展。电子布可以分为四类，包括普通E布、一二代Low-DK布、Low-CTE布（T布）、三代（石英布/Q布），每代升级均围绕降低介电常数与损耗、提升热稳定性展开，适配算力密度持续提升的需求。Low Dk/Q布解决的是信号传输速度与损耗问题，T-glass 解决封装过程中的热应力与翘曲问题。
规模：根据智研产业研究院测算，2024年中国玻璃纤维电子布市场规模已从2020年的185.2亿元增长至286.5亿元。根据《2024年中国覆铜板行业调查统计报告解析》中，2024年我国覆铜板行业用电子玻纤布总计需求量约为35亿米/年，其中厚布(7628等)约21亿米/年，薄布(2116、1080及以下)约14亿米/年。
格局：全球电子布的生产主要集中在日本、中国台湾地区以及中国大陆，高端电子布市场长期被日东纺、旭化成等日本厂商垄断，合计市占率超70%。中国大陆主要的厂商包括中国巨石、国际复材、中材科技（泰山玻纤）、宏和科技、菲利华、林州光远等等；高端市场主要以日本的日东纺、旭化成为主，还有台系的台玻集团、富乔工业等，还有部分CCL厂会自建上游材料供应链进行生产，例如建滔积层板。
趋势：AI 算力浪潮驱动需求全面爆发，服务器、高速交换机、先进封装等高附加值产品成为电子布行业景气的核心驱动引擎，由于需求的快速增长，供给受限，电子布价格持续上行：2025 年初至 2026 年 4 月，电子布价格涨幅与盈利弹性明显，据卓创资讯数据，今年以来电子布7628型号历经4轮提价，累计提价2.2元/米至6.5元/米。4月16日，普通电子布7628厚布报价为6.2—6.5元/米，2116薄布报价7.6元/米，1080超薄布报价为7.9元/米。高端电子布低介电二代（AI专用）报价160元/米，较年初翻倍。
1）产品结构升级：低介电、超薄极薄、低膨胀、石英布等高端高价品类渗透提速，带动行业均价与盈利中枢上移。根据Trendforce, NE玻璃（低Dk）的平均售价（ASP）约为 E玻璃的6倍，NER玻璃（低Dk2）的平均售价（ASP）约为NE玻璃（低Dk2）的2.5倍。
2）产品用量增长：AI 服务器中PCB 层数从传统 10 层提升至 16-24 层，单台服务器电子布用量达传统服务器的 3-8 倍；高速交换机：800G/1.6T 交换机 PCB 需采用 Low-Dk电子布，单机用量达传统交换机的 2-3 倍。Chiplet 技术推动基板材料升级，Low-CTE充分受益封装技术升级 ；Q 布因低介电、低热膨胀特性成为 M9 级基板的核心材料，高端Q布有望起量。
3）供给扩张刚性：高端产能扩产周期长、技术壁垒高，供需紧平衡格局长期延续。高端织布机交付周期 18-24 个月，头部企业为保障高毛利 AI 订单，主动将普通织布机转产至高端布，进一步收缩普通布有效供给，行业库存持续紧张。
建议关注：
中国巨石（全球玻纤龙头）、宏和科技（极薄布龙头）、中材科技（特种电子布全品类布局龙头）、国际复材（大幅扩产高频高速电子布）、菲利华（石英布龙头）、聚杰微纤（收购切入高端布）
风险提示：技术迭代风险、商业化落地不及预期风险、认证周期风险。
电子布—算力时代的PCB关键基材，受益AI算力浪潮下PCB材料价值重估
电子布逻辑：AI算力密度提升，PCB材料从“普通成本”变成“交付瓶颈”
核心判断：非周期式涨价，AI服务器/交换机速率升级带来的算力架构变化， 把PCB材料—电子布推成瓶颈资产

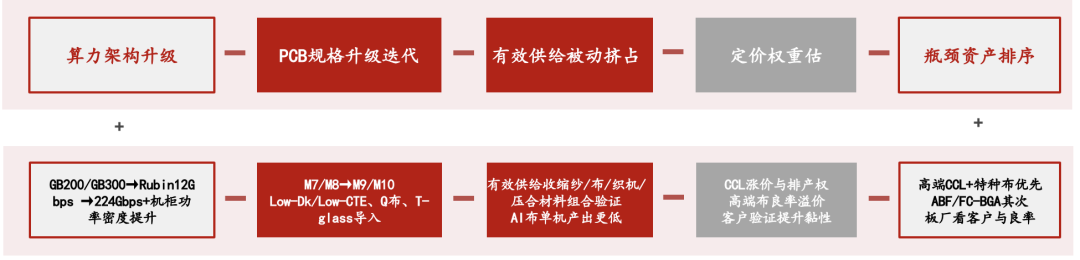

因果链：从算力投资到瓶颈资产排序
玻纤布：电子布瓶颈“更硬”，特种电子布有定价权，是高端材料升级的决定项
电子布全称电子级玻璃纤维布，玻璃纤维布是覆铜板CCL的三大核心原料之一，是决定PCB强度、绝缘性和信号传输速度的核心
电子级玻璃纤维布（简称“电子布”）是经由石英砂、叶蜡石等天然无机非金属矿石经高温熔制，拉制成单丝直径极细（不超过9微米）的高端玻璃纤维，经喷气织机平纹交织、脱浆、表面处理等精密工序制成的高性能绝缘增强材料。
电子布是普通玻纤布的升级：普通玻纤布多用于建材、风电或汽车结构件，而电子布必须满足ppb级杂质控制、±0.5μm厚度公差、介电常数Dk≤4.2等严苛指标，是用于电子设备PCB板中的“钢筋” 和 “骨架”，决定了PCB的结实程度、绝缘性和信号传输，让信号传输又快又稳。
电子布作为生产覆铜板不可缺少的上游原材料，用于制造印刷电路板，是电子产业的重要基础材料。

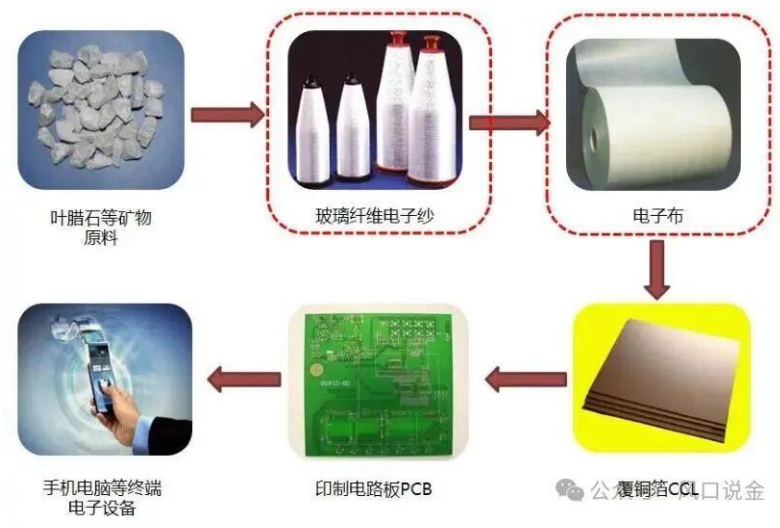

电子布与树脂浸胶压合制成覆铜板(CCL)，进而加工成印制电路板(PCB)

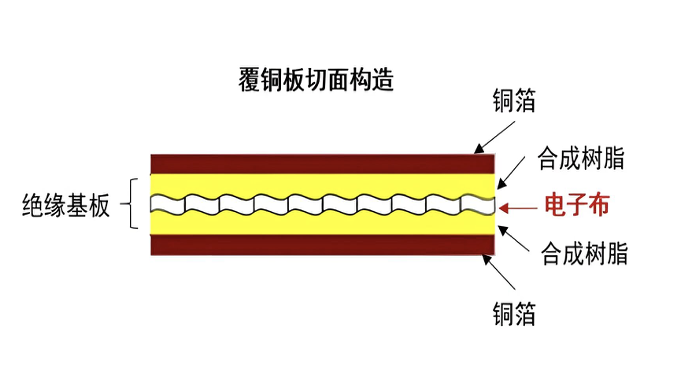

覆铜板拆解图

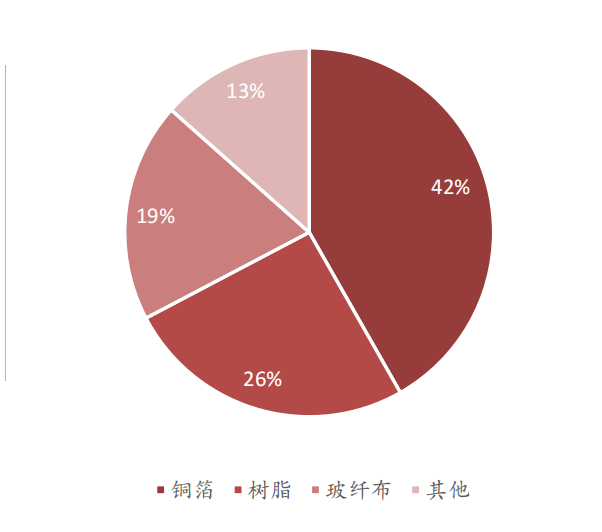

覆铜板成本占比
资料来源：宏和科技2025年定增说明书、光远新材招股说明书、南亚新材招股说明书、方正证券研究所
1.1 需求端产品升级：随着电子产业升级，覆铜板要求高频高速以及高稳定性，电子布也跟着覆铜板而持续升级，从普通E布到特种布
AI服务器、算力产业快速发展，数据通信向高速化、大容量化演进，持续提振大尺寸、高多层、高频高速覆铜板需求。CCL材料逐步向高性能方向升级，低介电常数（Low DK）、低热膨胀系数（Low CTE）材料，以及石英纤维布（Q布）等高端品类加速落地。
松下 Megtron 系列（M 系列）作为全球高速 CCL 的标杆等级体系，定义了从 10Gbps 到 224Gbps 的技术台阶，是行业材料选型、性能对标与迭代方向的重要依据。Megtron 系列数字越大代表性能越先进、适配速率越高，本质是不同传输速率与算力密度下的阶段性最优解，形成全行业通用的技术标尺。高速 CCL 从 M2 到 M9，始终围绕更低 Df、更稳 Dk、更高 Tg、更精加工展开。对国产化而言，M6 已基本突破，M8 逐步放量，M9 及以上仍被超低损耗树脂、高纯石英布、HVLP 铜箔卡脖子，是高频高速 CCL 自主可控的攻坚方向。

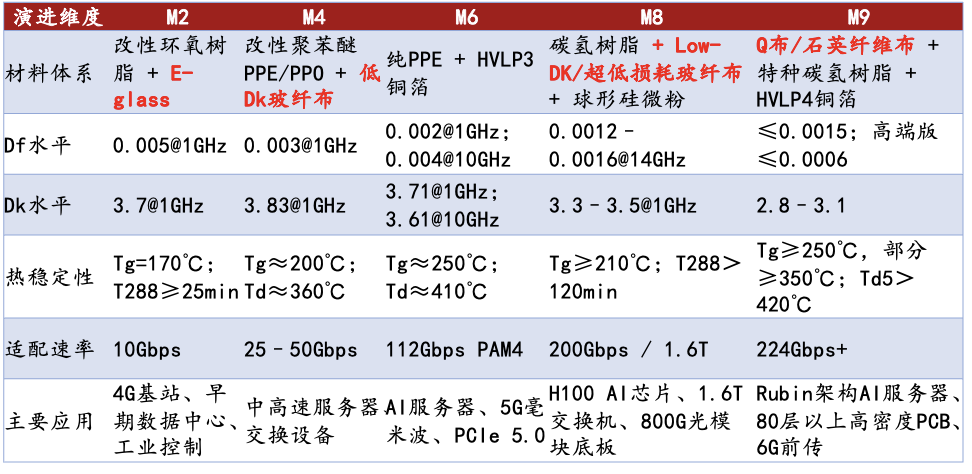

M2‑M9 各代技术详解
资料来源：封装载板工程师、玻纤新视界、聚测工坊、方正证券研究所
1.2 电子布分为普通E布和特种电子布，特种电子布又根据性能优势分为低介电电子布（LowDK)和低热膨胀电子布（Low-CTE）以及石英布（Q布）
电子布的分类：按材料体系与性能代际，电子布可分为普通E-class布、特种改性布（低介电电子布一代/二代、低热膨胀电子布）、Q布（石英纤维布） 三大产品，性能逐级提升，成本同步递增。
升级换代之因：AI服务器和数据中心的高速信号传输需要低介电常数、低介电损耗以及高热稳定性的材料。传统的E-glass由于其较高的Dk和Df值，已无法满足这些高要求。相比之下，T-glass 解决封装过程中的热应力与翘曲问题，Low Dk/Q布解决的是信号传输速度与损耗问题，具有显着降低信号衰减、提高传输速度和信号完整性的优势，成为现代电子基材的主流选择。

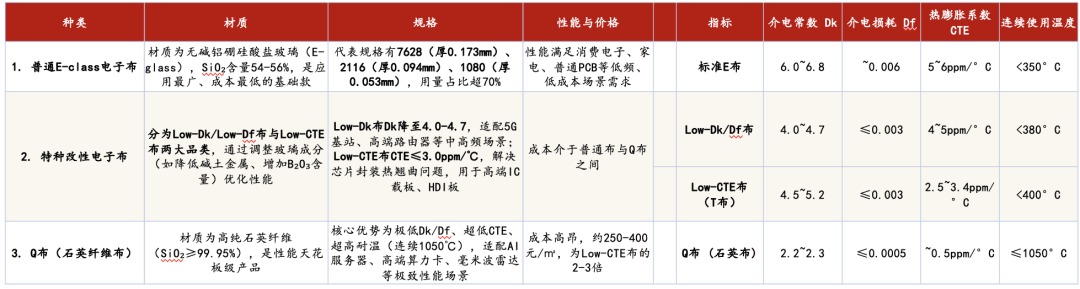

电子布按材料性能分类
资料来源：玻纤新视界、方正证券研究所
1.3 电子布按照厚度分为厚型电子布、薄型电子布、超薄型电子布和极薄型电子布
电子布的分类：按照厚度，根据宏和科技，7628及其延伸布种定义为厚布；将2116、1086、1080、1078及其延伸布种定义为薄布；将大于36μm，且不属于7628、2116、1080等常规型号的布种，定义为特殊布。
根据电子布的厚度和常用的型号，通常可将电子布分为厚型电子布、薄型电子布、超薄型电子布和极薄型电子布（分别简称为“厚布、薄布、超薄布、极薄布”）等。普通亚洲人一根头发丝的直径一般在80μm左右，超薄、极薄电子布的厚度只有头发丝的1/2甚至1/3，最低可达1/8。
电子布的逐步减薄也是跟随终端电子消费品的发展趋势：终端电子设备日渐趋向“厚度薄”的发展方向，终端电子设备内部电子组件也越来越“薄”。电子布近年来也朝着越来越薄的方向不断发展。

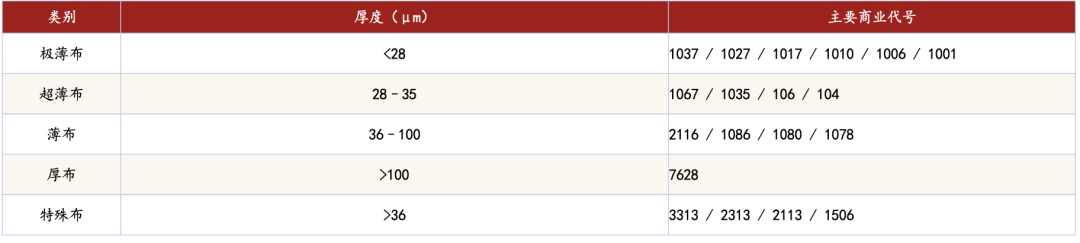

电子布按厚度分类
电子布高端化迭代加速：AI算力与先进封装打开Low-Dk/Q布/Low-CTE应用空间

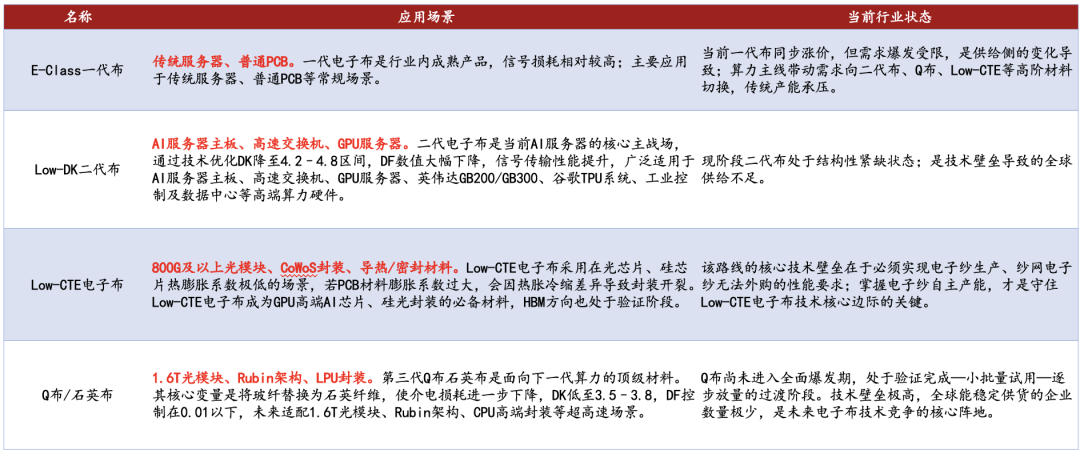

不同类型电子布对应使用场景
资料来源：玻纤新视界、方正证券研究所
2.1 低介电（Low-Dk/DF）：AI 服务器与交换机放量，驱动Low-Dk基材刚需扩容
低介电电子布(Low Dk/Df)，系以低介电常数/低介电损耗电子纱为原料，采用先进工艺织造而成的电子布。低介电（Low-Dk/DF）全称Low Dielectric Constant/ Low Dissipation Factor。其中，“Dielectric Constant”指的是介电常数，“Dissipation Factor”指的是介电损耗因子。Dk是衡量材料存储电性能能力的指标，Dk越低，信号在介质中传送速度越快、能力越强。Df是衡量介电材料能量耗损大小的指标，Df越低，则信号在介质中传送的完整性越好。低介电电子布可以达到降低板材信号损失，提升信号传输速度的效果，多用于AI高速服务器、5G通信等对信号传输要求快且损耗少的领域。
得益于AI驱动下高频高速覆铜板持续升级，低介电电子布需求有望实现显著增长。根据 Business Research Insights/华经产业研究院数据，2024年全球低介电电子布市场规模约2.8亿美元，预计2033年增至19.4亿美元，CAGR约23.8%；从需求量看，2024年全球低介电电子布需求约8,000万米，2025年预计增长至1亿米。

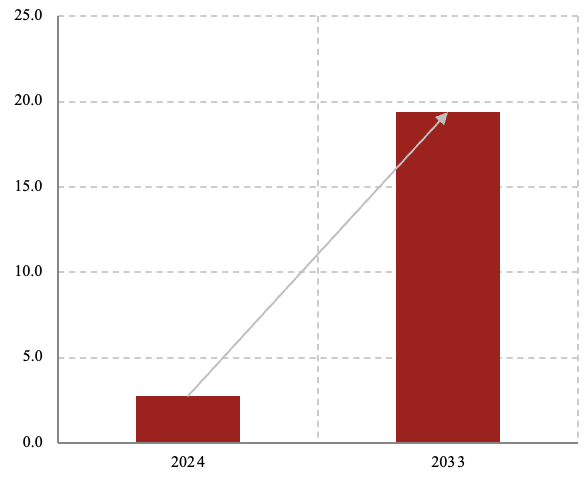

全球Low-DK低介电电子布市场规模（亿美元）

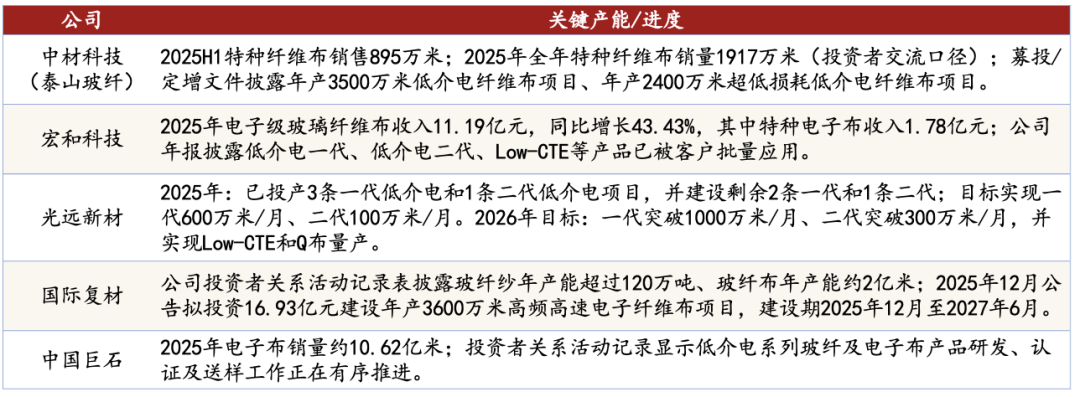

低介电布中国大陆公司布局
资料来源：Business Research Insights、华经产业研究院、各个公司公告、方正证券研究所
2.2 低热膨胀（Low-CTE）：先进封装基板性能要求提升，Low CTE产品需求旺盛
低膨胀（Low-CTE）全称Low Coefficient of ThermalExpansion，低热膨胀系数。低热膨胀电子布是指经特殊配方（如调整 SiO₂、Al₂O₃、B₂O₃等成分比例）和技术，使电子布具有低热膨胀性能，主要用在高级IC载板，以适应芯片极低的热膨胀系数，提高基板可靠性。
从需求传导逻辑来看，AI芯片放量，拉动PCB行业需求景气度较高，适配ASIC芯片、GPU、CPU及云服务相关芯片的高端PCB产能较此前有所提升，载板与芯片颗数一一对应。
另外一个增长逻辑是，智能手机板材升级带来 Low CTE 电子布新增长点。 Low CTE 电子布手机中有望在不同部分使用，一是主板，iPhone17 为当前先行者：用于主板的核心层和积层，减少温度变化导致的形变，防止焊点断裂或界面剥离；二是封装载板，同样防止焊点断裂，提高封装的稳定性；三是精密组件支持，在摄像头模组、电池管理模块等精密组件中，尺寸稳定性和热可靠性要求提升，可能带动低CTE 或高尺寸稳定性基材的应用探索。

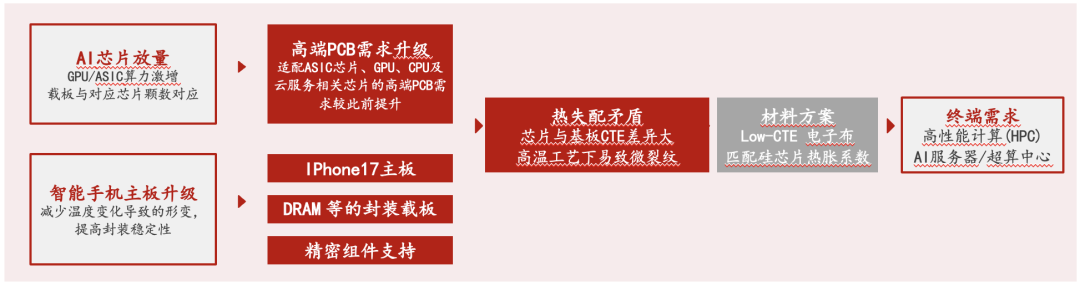

需求传导逻辑
资料来源：QYResearch、纤维复材投资研究、华尔街见闻、新浪财经、方正证券研究所
2.2Low-CTE市场规模有望超100亿元，格局高度集中，日系领先，国产突破
根据QYResearch，2025年全球低热膨胀系数玻璃纤维布市场销售额达到77.47亿元人民币，预计到2032年将攀升至118.9亿元，对应2026至2032年间年复合增长率（CAGR）6.3%。
Low-CTE电子布市场集中度高，日本拥有先进的技术和强大的供应链，中国厂商加速追赶。日东纺和旭化成在高端创新方面处于领先地位，T-glass成为行业标准，在低CTE领域约持有全球绝大部分的T-glass份额。国内企业中材科技和宏和科技后发追赶，LowCTE 电子布已获国内外头部客户认证并形成批量供货。

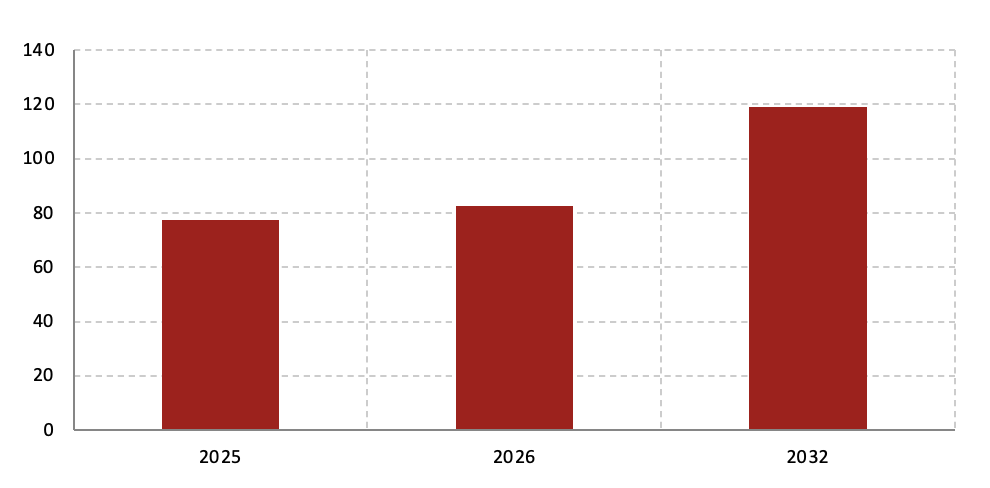

全球低热膨胀系数玻璃纤维布（Low-CTE电子布）市场规模（亿元）

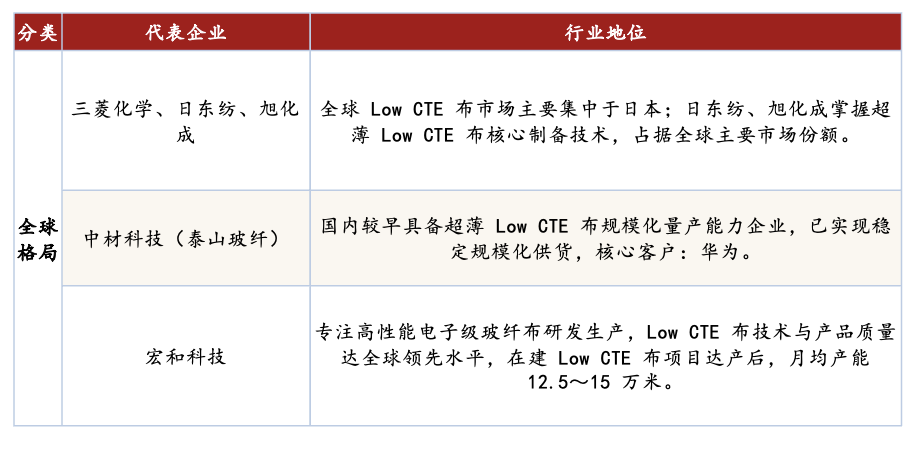

LowCTE 电子布格局高度集中：日系领先，国产突破
资料来源：公司公告、QYResearch 、新思界网、纤维复材投资研究、方正证券研究所
2.3 石英布（Q布）：英伟达Rubin架构AI服务器核心瓶颈材料
Q布是英伟达Rubin架构AI服务器核心瓶颈材料，相较于传统LowDk-2布，介电常数低至2.3（LowDk-2约为3.4）、损耗因子Df≤0.003，可有效降低信号传输损耗，适配224Gbps超高速信号传输，是新一代高端PCB的核心材料，广泛应用于AI服务器主板、高速交换机背板等场景。
需求放量依赖下游验证，2026年迎关键窗口期：三代布市场目前刚刚起步，随着AI的驱动，正在快速放量。产业数据显示，GB300服务器PCB层数增至16层以上，单机Q布用量18-24米，较传统服务器提升5倍，英伟达的Rubin或Rubin Ultra预计将使用Q布，明年有望逐渐步入量产期，2026年或成三代布爆发临界点。
1.6T光模块需要极低损耗基板，石英布成为刚需选择。采用8μm石英布的光模块传输速率突破800G，延迟降低20%。
核心壁垒在于生产工艺的拉丝环节与下游客户认证竞争力：
1）与成熟的玻璃纤维制备工艺不同，Q布生产需经历“高纯石英砂-制棒-拉丝-捻线-整经-织布-后处理”全流程，核心壁垒集中于拉丝环节。电子级石英纤维需SiO₂纯度≥99.998%（4N8）的高纯石英砂，成型依赖1800℃以上高温熔融与精密拉丝工艺，拉丝过程中需将纤维直径控制在8-10μm，且单丝断裂强度需达3.5GPa以上，对能源利用效率和自研设备的良率要求极高。
2）Q布能完整生产出来，还要通过下游客户（如英伟达、华为、台积电）的严格认证，认证周期长达2年，包括“送样测试→小批量验证→批量供货”三个阶段。一旦认证通过将形成长期锁定机制，替换成本极高（终端客户更换供应商需额外投入6-8个月验证周期）。

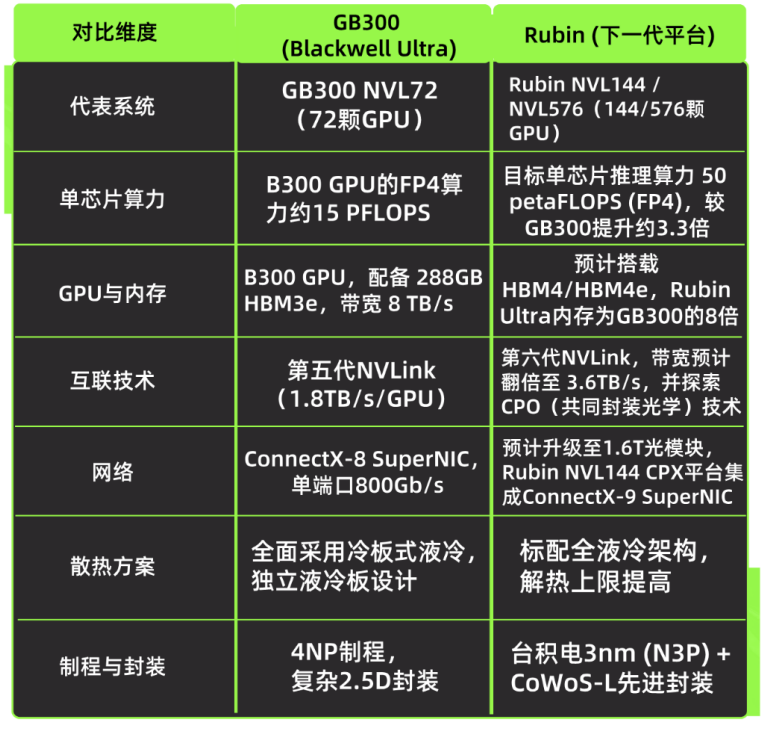

英伟达Rubin架构与上一代平台对比
资料来源：纤维复材投资研究、维云信息科技、研讯社、方正证券研究所
2.4 供给端-短期扩产弹性较小：织布机实际产能下降、设备扩产周期长

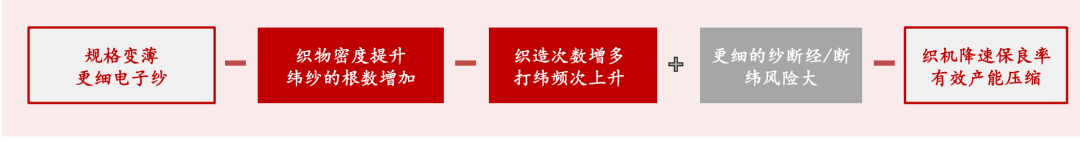

电子布的密度升级导致织布机有效产能被动收缩，同样一台织布机电子布规格越薄，织造效率越低、产出能力越弱。
高端织机投放缓慢，新增产能释放存在刚性壁垒：高端超薄织造设备供给高度集中，设备采购、交付及调试周期漫长，整体扩产节奏受限。日本丰田是电子布厂织布机的主要供应商，国产织机在普通工业布领域已取得一定进展，但在处理电子布时，在设备精度与性能稳定性等方面与进口设备仍存在代差，因而短期难以形成有效替代。在需求增长情况下，进口织布机设备交货周期较长，或成为制约织造环节产能释放的瓶颈。

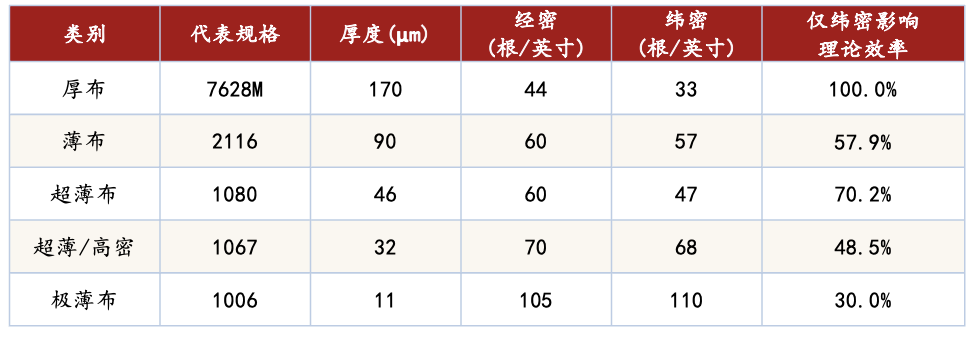

电子布厚度 — 纬密 — 效率测算表

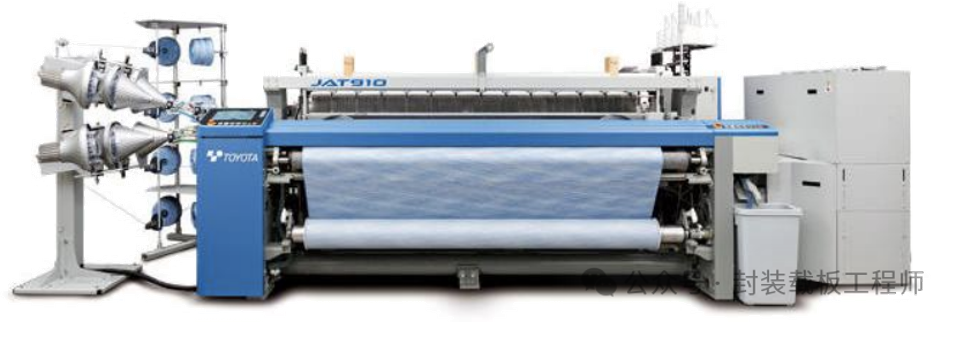

丰田JAT喷气织布机
资料来源：台玻、纺织机械、封装载板工程师、方正证券研究所
2.5 供需错配：供需错配下的电子布供不应求，涨价明显
根据福邦咨询发布的供应链访查，2026年一代布需求约1500万米/月，二代布约250万米/月，三代布/石英布约100万米/月。从供应来看，统计主要大厂(日东纺/Asahi/台玻/泰玻) 的Low-Dk玻布产能，2025年约每月550~600万米、2026年扩产后可达到1000万米/月的供应量，与需求相比存在供应缺口。 2026年以来，高端特种电子布的涨价幅度更是超乎场预期，一代LowDk电子布从一季度20-30元的价格区间，升至40-70元;二代LowDk电子布报价突破百元大关，接近原价三倍。
传统电子布因高端产品挤占产能，供给收缩，导致结构性供需失衡。电子布的海外大厂把原来生产普通电子布的产能，让位给高端电子布，普通电子布直接宣布停产，间接导致普通电子布的供给减少，涨价。常规7628厚布四月份成交价格维持在6.2-6.5元，历经五月调价后，市场最低成交价已站稳6.6元，单轮涨幅达到0.5元。
供应端高端布挤占低端产能：1）日本的日东纺（Nittobo）：2026年2月率先宣布永久停产E-glass玻纤布；2）日本的旭化成(Asahi Kasei)：2026年3月初正式关停所有E-glass产线；3）台湾岛的旭化成-施韦贝尔(AST)：停止E-glass的接单与生产；4）台湾岛的台耀科技：计划于2026年底全面停产采用E-glass的普通覆铜板，原因是上游厂商停止供应E-glass。

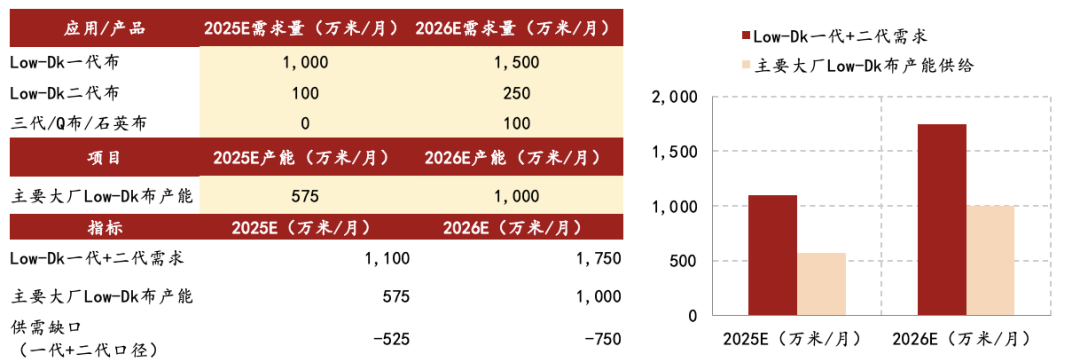

Low-Dk玻布产能与供给缺口大约在750万米/月

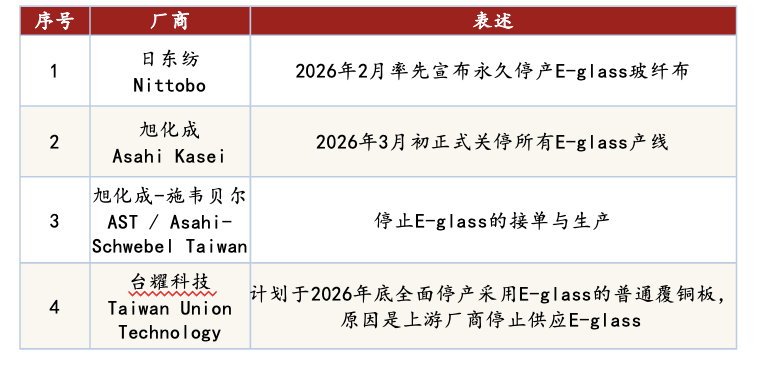

部分电子布厂商关停普通布产能
资料来源：福邦投顾、封装载板工程师、华夏时报、玻纤新视界、台视财经、StatementDog、方正证券研究所

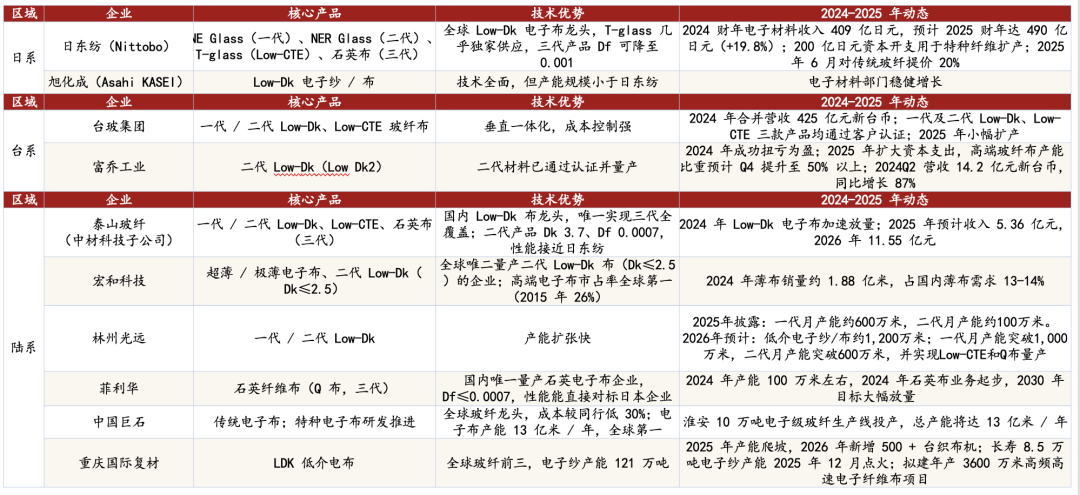

全球格局-玻纤布供应商：日系、台系主导，国产加速突围
资料来源：PCB芯探、方正证券研究所

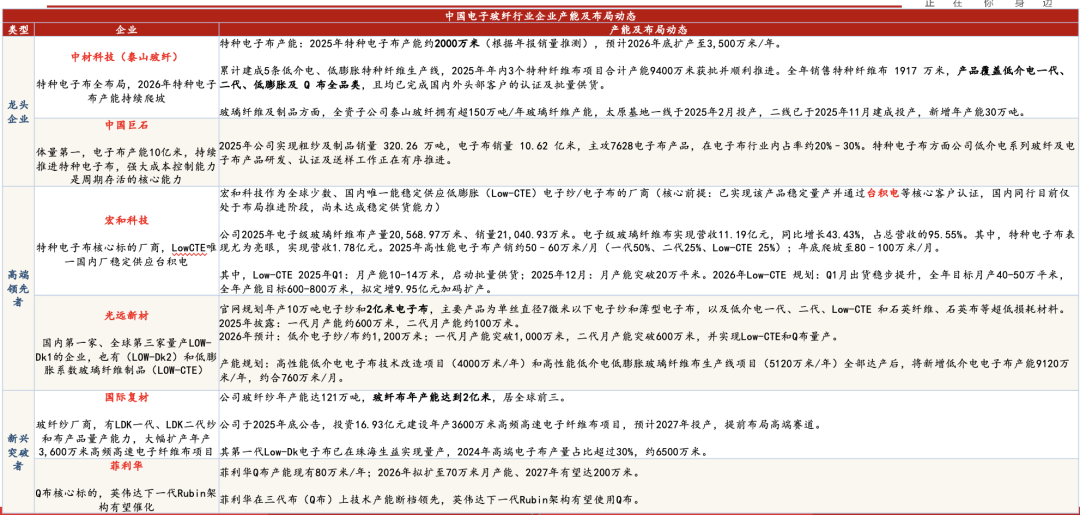

3.1 中国大陆电子玻纤企业产能布局情况
资料来源：各公司 2025 年年报、临时公告、定增预案、交易所问询回复函、IPO 招股说明书、上市公司投资者关系调研纪要及地方项目备案公示、方正证券研究所

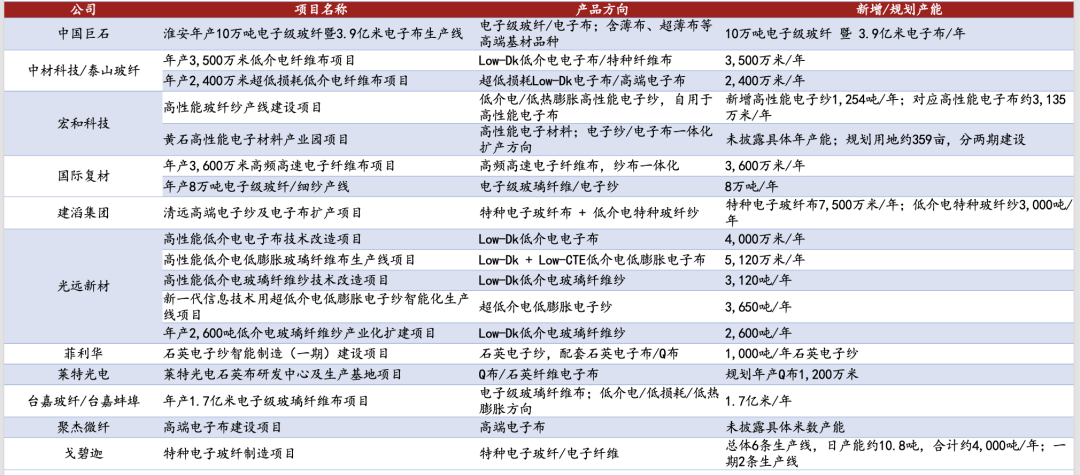

3.2 电子玻纤企业新增产能规划情况
资料来源：各公司 2025 年年报、临时公告、定增预案、交易所问询回复函、IPO 招股说明书、上市公司投资者关系调研纪要及地方项目备案公示、纤维复材投资研究、方正证券研究所
投资建议与风险提示
中国巨石：全球玻纤行业龙头，电子纱产能全球第一。1）量价双升：淮安产能释放 7628涨价。2）成本优势：规模 技术 管理，单位成本持续下行。3）AI特种布有望放量，凭借客户优势切入高端AI布供应链。
中材科技：特种电子布全品类布局龙头，Low-Dk、Low-CTE、Q布能力最全面的国内平台型公司。
宏和科技：全球极薄布龙头，全球少数、国内唯一能稳定供应低膨胀（Low-CTE）电子纱/电子布的厂商。
国际复材：玻纤与电子布规模型厂商。公司LDK一代、LDK二代纱布产品已实现量产，并公告投建年产3,600万米高频高速电子纤维布项目，体现其从普通电子布向高频高速电子布升级。
菲利华：石英材料龙头。1）中益新材石英电子布/Q布产能爬坡；2）Q布在Rubin/1.6T交换机中的实际导入节奏。
聚杰微纤：收购进军电子布领域，定增扩产把握发展机遇。

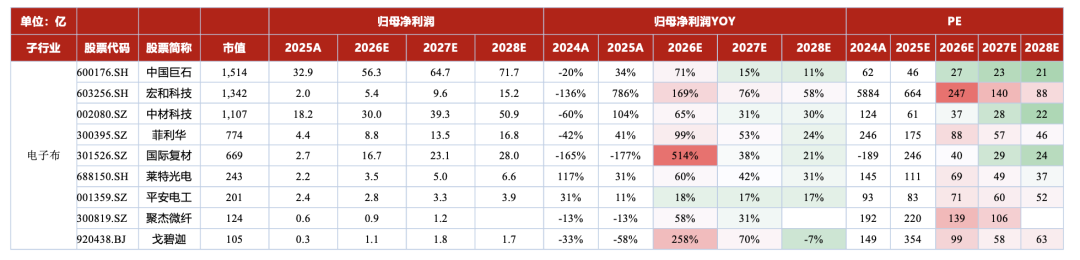

电子布产业链估值表
风险提示：
1.技术迭代风险；
2.商业化落地不及预期风险；
3.认证周期风险等。
